标准微压差表

压差表（压差计）介绍及技术参数

压差表的介绍及作用：

适合于空气的微压差测量，它广泛应用于制药和微电子产业对环境微压差的检测显示。压差表可采用嵌入方式或悬挂式安装在洁净室的墙体外侧，无需电源，灵敏度高，测量精度较高。 是一种超低量程、廉价、结构牢固的现场指示仪表，它是利用无磨擦的Magnehelic 运动原理，消除了磨损、迟滞和间隙。无充液 ，不会汽化和冻结，可迅速指示出低压、非腐蚀气体的压力（正压、负压（真空）和差压）。有81种量程，最小量程0-60Pa(或0-6mm水柱或0-0.25英寸水柱)。这种设计具有防震动、摇动和高抗过压能力。

技术参数：

主要技术指标：

精 度：精度 2% FS(后缀0为3% ；后缀00为4% )

额定压力：-0.7～1Kg/cm2

连 接：1/8" NPT内螺纹，两对高、低压接口，分别在 侧面和背面

过 压： 约1.75Kg/cm2时泄放口自动打开

环境温度：-5℃～60℃ 重量0.5Kg

外 壳：铸铝外壳，主体和部件通过168小时喷 盐雾试验，外部暗灰色涂层。

标准附件：两个1/8" NPT螺纹接头，用作高、 低压接头并可与橡胶管联结；两个1/8" NPT

堵头，用于堵住多余的口；三个带螺纹的埋头安装连接件。

据国家GMP药品生产验证指南对洁净厂房的要求，我们建议选型：

1.对车间或房间加正微压(5-10Pa)，选用0-60Pa微差压计。

2.检查粗、中、高效空气过滤器的过滤效果，选用2000-125、250Pa、500Pa或1Kpa等差压计，随时观测过滤网的压差，以便更换过滤器。

特点：

1． 专用于微压测量的磁螺旋原理

2． 高精度2%

3． 无惯性无漂移指针指示，清晰易读 4． 多种量程可选！

工作原理

以橡胶膜片作为敏感元件的弹性式压力仪表。当差压（包括正压，负压）作用于膜片时。膜片产生变形，使膜片中心位移，通过弹性连接件带动装有磁钢的片簧移动，受磁性感应使装有指针的螺旋轴转动，从而在刻度盘上指示压力的数据，达到测量压力的目的。

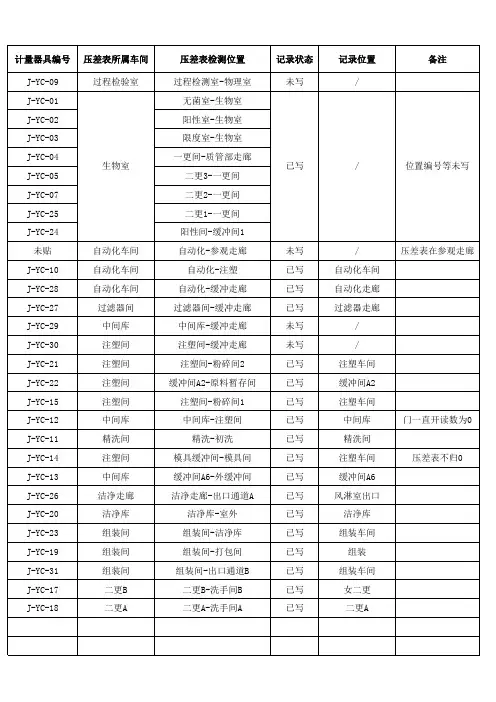

计量器具编号压差表所属车间压差表检测位置记录状态记录位置备注J-YC-09过程检验室过程检测室-物理室未写/J-YC-01无菌室-生物室J-YC-02阳性室-生物室J-YC-03限度室-生物室J-YC-04一更间-质管部走廊J-YC-05二更3-一更间J-YC-07二更2-一更间J-YC-25二更1-一更间J-YC-24阳性间-缓冲间1未贴自动化车间自动化-参观走廊未写/压差表在参观走廊J-YC-10自动化车间自动化-注塑已写自动化车间J-YC-28自动化车间自动化-缓冲走廊已写自动化走廊J-YC-27过滤器间过滤器间-缓冲走廊已写过滤器走廊J-YC-29中间库中间库-缓冲走廊未写/J-YC-30注塑间注塑间-缓冲走廊未写/J-YC-21注塑间注塑间-粉碎间2已写注塑车间J-YC-22注塑间缓冲间A2-原料暂存间已写缓冲间A2J-YC-15注塑间注塑间-粉碎间1已写注塑车间J-YC-12中间库中间库-注塑间已写中间库门一直开读数为0J-YC-11精洗间精洗-初洗已写精洗间J-YC-14注塑间模具缓冲间-模具间已写注塑车间压差表不归0J-YC-13中间库缓冲间A6-外缓冲间已写缓冲间A6J-YC-26洁净走廊洁净走廊-出口通道A已写风淋室出口J-YC-20洁净库洁净库-室外已写洁净库J-YC-23组装间组装间-洁净库已写组装车间J-YC-19组装间组装间-打包间已写组装J-YC-31组装间组装间-出口通道B已写组装车间J-YC-17二更B二更B-洗手间B已写女二更J-YC-18二更A二更A-洗手间A已写二更A生物室已写位置编号等未写/

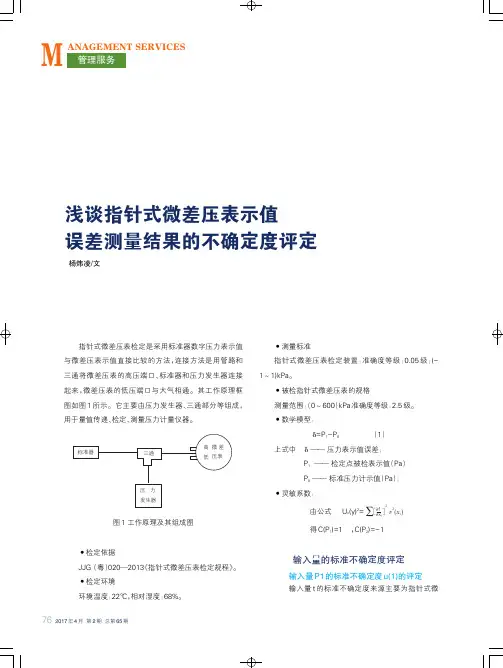

2017年4月第2期总第65期标准器三通压力发生器高低微差压表指针式微差压表检定是采用标准器数字压力表示值与微差压表示值直接比较的方法，连接方法是用管路和三通将微差压表的高压端口、标准器和压力发生器连接起来，微差压表的低压端口与大气相通。其工作原理框图如图1所示。它主要由压力发生器、三通部分等组成，用于量值传递、检定、测量压力计量仪器。图1工作原理及其组成图•检定依据JJG（粤）020—2013《指针式微差压表检定规程》。•检定环境环境温度：22℃，相对湿度：68%。•测量标准指针式微差压表检定装置：准确度等级：0.05级；(-1～1)kPa。•被检指针式微差压表的规格测量范围：（0～600）kPa准确度等级：2.5级。•数学模型：δ=P1-P0（1）上式中δ——压力表示值误差；P1——检定点被检表示值（Pa）P0——标准压力计示值（Pa）；•灵敏系数：由公式Uc(y)2=∑［］2v2(xi)得C(P1)=1，C(P2)=-1输入量的标准不确定度评定输入量P1的标准不确定度u(1)的评定输入量t

的标准不确定度来源主要为指针式微浅谈指针式微差压表示值误差测量结果的不确定度评定杨炜凌/文

􀆟f􀆟x1管理服务MANAGEMENTSERVICES76《中国自动识别技术》差压表测量重复性、指针式微差压表估读、环境温度的变化对测量结果的影响。指针式微差压表测量重复性引入的标准不确定度u1选择典型测量范围（0～600）Pa指针式微差压表测量不重复性引入的标准不确定度，评定采用A类评定方法。选一性能比较稳定，准确度等级为2.5级的指针式微差压表在测量范围内进行等精度测量10次，发现在500Pa处示值误差最大，测得数据如表1：

实验标准差为：Sp=∑n=110(pi-pˉ)2n-1=0.29Pa测量重复性的标准不确定度u1为:指针式微差压表u1=Sp/10=0.09Pa指针式微差压表估读引入的标准不确定度u2该指针式微差压表的最小分度值为20Pa，检定规程规定，可以估读到最小分度值的1/5。不确定度类型为B类,概率分布为均匀分布，k=3。其标准不确定度u2=2.1Pa。环境温度变化对指针式微差压表测量影响引入的不确定度u3指针式微差压表的检定温度为（20±5）℃，温度影响产生的最大误差为5KtP,该指针式微差压表的温度系数Kt为0.0004/℃,P=600Pa.不确定度类型为B类,概率分布为均匀分布,k=3。由此引入的标准不确定度为u3=0.0004×5×600/3=0.69Pa。输入量P0的标准不确定度u(0)的评定输入量P0的标准不确定u(0)主要由数字压力计测量误差、数字压力计分辨率、环境温度变化对压力测量影响及压力信号源波动等引入。测量标准数字压力引入的标准不确定度u4根据数字压力计的检定证书及使用说明书，该标准符合0.05%准确度等级，其在1kPa处最大误差值为0.5Pa，不确定度类型为B类,概率分布为正态分布，k=3。u4=0.5Pa/3=0.167Pa。数字压力计分辨率引入的标准不确定度u5数字压力计测量量程分辨率为0.1Pa,不确定度类型为B类,概率分布为均匀分布,k=3。其标准不确定度u5=0.058Pa。测量不确定度评定一览表合成标准不确定度uc(ΔΙ)=c2(I)u2(1)+c2(P)u2(p)=2.28Pa，2.28/600=0.38%扩展不确定度的计算U=k×uc=2×0.38%=0.76%，k=2（作者单位：潮州市质量计量监督检测所）被测对象测量点测量次数12345678910平均值指针式微差压表（Pa）500500.4500.8500.5500.6500.8500.4500.8500.5500.4500.8500.48表1符号U1U2U3U4U5不确定度来源指针式微差压表测量重复性指针式微差压表估读环境温度的变化对指针式微差压表测量影响数字压力计测量误差数字压力计分辨率标准不确定度(Pa）0.922.10.690.1670.058灵敏系数111-1-1类别ABBBB分布均匀

1

微压差表说明书

No.1产品配件

No.2微压差表孔位说明

No.3安装说明

因高压接口和低压接口各有两组，因此

①安装利用侧面的接口：

首先，用堵头封堵背面的高压接口和低压接口（图上高压/低压接口2），宝塔头安装与侧面高、低压接口处（图上高压/低压接口1），再利用固定配件将微堵头 宝塔头（接气用） 固定底座配件 2

压差表安装固定。

②安装利用背面的接口：

首先，用堵头封堵侧面的高压接口和低压接口（图上高压/低压接口1），宝塔头安装与侧面高、低压接口处（图上高压/低压接口2），再利用固定配件将微压差表安装固定。

No.4测正压（利用侧面接口举例）

情况一：微压差表安装位置在待测区域内/室内（压力源）

用管子连接低压接口通往室外，高压接口通气于室内

情况二：微压差表安装位置在室外（非待测区域）

用管子连接高压接口通入室内，低压接口通气于室外

No.5测负压（利用侧面接口举例）

情况一：微压差表安装位置在待测区域内/室内（压力源）

用管子连接高压接口通往室外，低压接口通气于室内

情况二：微压差表安装位置在室外（非待测区域）

用管子连接低压接口通入室内，高压接口通气于室外

No.6压差表调零
