抗浮锚杆施工工艺

抗浮锚杆施工工艺

抗浮锚杆施工工艺

施工工艺流程如下：锚孔定位编号→钻机就位→钻孔→下钢筋锚→一次注浆→下石子→拔管→二次注浆→封锚→完成。

放线定位时，需按施工桩位平面布置图放线确定桩位，并做好标记和预检。桩位误差控制在规范要求之内。

锚孔钻进时，需安装锚孔钻机、调平、调立、稳固。锚孔孔径为150mm，孔径偏差不大于2cm，钻孔深度偏差不应小于设计深度1%，也不宜大于设计深度500mm，成孔深度需达到设计要求。钻进过程中需经常检查钻头尺寸，保证钻孔孔径，同时掌握锚孔中心度，防止锚孔偏斜，跑斜后应采取措施，重新成孔。

洗孔时，需保证钻机清洗孔时间不小于1分钟，以保证孔内泥浆排除，沉渣小于等于30cm。同时需做好孔口维护，防止渣土流入孔内。

锚杆体加工制作及孔内安装时，锚杆体为1Φ28长度为10.7m（根据设计方案确定），锚杆按2.0m间距焊接3Φ6定位中心支架；底部在一米的位置设置倒刺，采用与杆体同材料制作，长度为10cm；以使锚杆体保持平行及具有抗拔力，保证锚杆在锚孔中心。注浆管采用两根内径20mm的塑料管与锚杆体连接，一根用于一次注浆可拔除，另一根管体底部2m长度范围内每间隔50cm设置溢浆孔并用胶带封孔；长度要求：能满足能自孔底开始依次向上的注浆长度。锚杆体采用人工安放；下锚前，锚杆制作质量和锚杆长度需经监理验收合格后，方可下入孔内。锚杆按设计及规范制作组装。

注浆时，需采用纯水泥浆，配合比为0.5，水泥采用P.C32.5.水泥浆需搅拌均匀，具有可靠性，低泌浆性。一次注浆采用孔底返浆法，利用杆体上一次注浆管与注浆机连接，注浆量以注满孔为准，充盈系数达1.2以上。注浆作业需连续进行，注浆管要边注边拔，拔管高度不超出孔内浆液面。下石子时，需采用粒径为5—10cm的碎石填充，在一次注浆完成后对孔内进行碎石填充，保证碎石填满孔内。待一次注浆体初凝强度达5.0MPa后（一次注浆完成后2个小时后）即可用高压注浆管进行二次高压注浆。采用孔底返浆法，将注浆管连接二次压浆管，用注浆机将水泥浆通过注浆管注入孔底，水泥浆从钻孔底口向外依次充满并将孔内空气压出，而水泥浆则由孔眼处挤出并冲破第一次注浆体。补浆时，需待孔内素浆初凝后，开动注浆泵进行补浆直至孔内浆液饱满。

第３６卷第１期　Ｖｏ１．３６　Ｎｏ．１　２０１５　青岛理工大学学报　

Ｊｏｕｒｎａｌ　ｏｆ　Ｑｉｎｇｄａｏ　Ｔｅｃｈｎｏｌｏｇｉｃａｌ　Ｕｎｉｖｅｒｓｉｔｙ　

抗浮锚杆防水施工工艺　

孙凌军　

（青岛建设集团第一分公司，青岛２６６０００）　

摘要：由于青岛地区存在较好的地基条件，近几年地下室底板出现了大量的抗浮锚杆做法．较为系统地阐述　了抗浮锚杆产生的背景及原因，详细介绍了锚杆的防水做法，从理论和实践两个角度分析了锚杆防水做法的　科学性、合理性、可操作性．　关键词：抗浮锚杆；设计依据；防水设计原理；防水措施　中图分类号：ＴＵ　９４　２　文献标志码：Ａ　文章编号：１６７３—４６０２（２０１５）０１—０１３１—０４　

Ｗａｔｅｒｐｒｏｏｆ　ｔｅｃｈｎｏｌｏｇｙ　ｏｆ　ａｎｔｉ—ｆｌｏａｔｉｎｇ　ａｎｃｈｏｒ　ｒｏｄ　ｉｎ　ｃｏｎｓｔｒｕｃｔｉｏｎ　

ＳＵＮ　Ｌｉｎｇ－ｊ　ｕｎ　（Ｔｈｅ　Ｆｉｒｓｔ　Ｂｒａｎｃｈ　ｏｆ　Ｑｉｎｇｄａｏ　Ｃｏｎｓｔｒｕｃｔｉｏｎ　Ｇｒｏｕｐ，Ｑｉｎｇｄａｏ　２６６０００，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈａｎｋｓ　ｔｏ　ｔｈｅ　ｇｏｏｄ　ｆｏｕｎｄａｔｉｏｎ　ｃｏｎｄｉｔｉｏｎｓ　ｉｎ　Ｑｉｎｇｄａｏ　ａｒｅａ，ａｎｔｉ—ｆｌｏａｔｉｎｇ　ａｎｃｈｏｒ　ｒｏｄ　ｈａｓ　ｂｅｅｎ　ｕｓｅｄ　ｏｎ　ｔｈｅ　ｂａｓｅｍｅｎｔ　ｆｌｏｏｒ　ｉｎ　ｒｅｃｅｎｔ　ｙｅａｒｓ．Ｔｈｉｓ　ｐａｐｅｒ　ｄｉｓｔｉｎｃｔｌｙ　ｓｔａｔｅｓ　ｔｈｅ　ｂａｃｋ—　ｇｒｏｕｎｄ　ａｎｄ　ｒｅａｓｏｎｓ　ｏｆ　ｕｓｉｎｇ　ａｎｔｉ－ｆｌｏａｔｉｎｇ　ａｎｃｈｏｒ　ｒｏｄ，ｉｎｔｒｏｄｕｃｅｓ　ａｐｐｒｏａｃｈｅｓ　ｏｆ　ａｎｃｈｏｒ　ｗａｔｅｒ—　

ｐｒｏｏｆ　ｉｎ　ｄｅｔａｉｌ　ａｎｄ　ａｎａｌｙｚｅｓ　ｉｔｓ　ｓｃｉｅｎｔｉｆｉｃｉｔｙ，ｒａｔｉｏｎａｌｉｔｙ，ｆｅａｓｉｂｉｌｉｔｙ　ｏｎ　ｔｈｅｏｒｙ　ａｎｄ　ｐｒａｃｔｉｃｅ．　Ｋｅｙ　ｗｏｒｄｓ：ａｎｔｉ—ｆｌｏａｔｉｎｇ　ａｎｃｈｏｒ　ｒｏｄ；ｄｅｓｉｇｎ　ｂａｓｉｓ；ｐｒｉｎｃｉｐｌｅ　ｏｆ　ｗａｔｅｒｐｒｏｏｆ　ｄｅｓｉｇｎ；ｗａｔｅｒｐｒｏｏｆ　

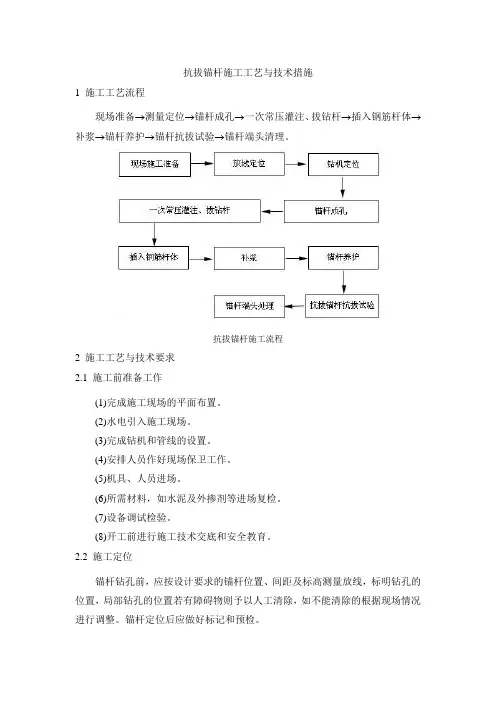

抗拔锚杆施工工艺与技术措施

1 施工工艺流程

现场准备测量定位锚杆成孔一次常压灌注、拔钻杆插入钢筋杆体补浆锚杆养护锚杆抗拔试验锚杆端头清理。

抗拔锚杆施工流程

2 施工工艺与技术要求

2.1 施工前准备工作

(1)完成施工现场的平面布置。

(2)水电引入施工现场。

(3)完成钻机和管线的设置。

(4)安排人员作好现场保卫工作。

(5)机具、人员进场。

(6)所需材料，如水泥及外掺剂等进场复检。

(7)设备调试检验。

(8)开工前进行施工技术交底和安全教育。

2.2 施工定位

锚杆钻孔前，应按设计要求的锚杆位置、间距及标高测量放线，标明钻孔的位置，局部钻孔的位置若有障碍物则予以人工清除，如不能清除的根据现场情况进行调整。锚杆定位后应做好标记和预检。 2.3 钻机就位

施工作业面达到施工要求并放线定位后，将钻机移至孔位，并调平机座。

2.4 锚杆成孔

锚杆成孔采用普通锚杆钻机或小直径长螺旋钻机，具体成孔工艺根据工程地质条件、现场成孔试验、成孔效率等确定。

2.5 锚杆注浆

1)浆液配制：锚杆注浆体采用素水泥浆，水泥为P.O 42.5，水灰比0.45~0.5，根据实际情况，添加JD-10防冻剂(液)，掺量为水泥重量的2~4%。

2)水泥浆在灰浆搅拌机中拌和时间不少于2分钟，使之均匀一致。

3)采用钻杆内泵压方法注浆。

4)注浆作业连续，浆液应搅拌均匀，随搅随用。

5)试块制作：除见证取样外，每30根锚杆做1组试块，当一天锚杆施工数量少于少于30根时，做1组(每组6块)试块，规格70mm×70mm×70mm，取28d抗压强度值。

2.6 拔钻杆

抗拔锚杆成孔至设计标高后，停止钻进，开始泵送水泥浆。当钻杆芯管充满水泥浆后开始拔管，严禁先拔管后泵料。注浆过程应连续进行至孔口返浆，避免因后台供料慢导致停机待料。施工中每根抗拔锚杆的投料量不得少于设计灌注量。

2.7 锚杆杆体制作

锚杆体制作按图纸要求进行。锚杆杆体主筋每隔1.5m设置1个架立管，架立管采用DN40钢管，长度为100mm，架立管与杆体主筋采用焊接方式连接。杆体制作时要保证足够的外露长度。锚杆杆体主筋的连接方式为直螺纹连接。

预应力抗浮锚杆施工工艺

嘿，咱今儿来聊聊预应力抗浮锚杆施工工艺这档子事儿啊！

你说这抗浮锚杆，那可真是建筑的好帮手啊！就好比是给房子穿上了一双稳稳的靴子，让它能在地下稳稳地站住脚，不被水给浮起来咯。

那咱开始说这施工工艺哈。首先得找个好地方，就跟咱找个舒服的地儿睡觉一样，得合适才行。然后呢，开始钻孔，这钻孔可不能马虎，得钻得恰到好处，深了浅了都不行。就像你挖个坑种树，坑挖得不好，树能长得好吗？

接着就是下锚杆啦，这锚杆就像是房子的腿，得结实得很呐。把它稳稳地放进去，就跟给房子安上了牢固的支柱。

再之后就是注浆啦，这就好像是给锚杆喝营养汤，让它长得壮壮的，能更好地发挥作用。

哎呀，你想想，要是这些步骤没做好，那房子不就危险啦？就好像人走路腿发软，那还不得摔跟头啊！

在施工过程中，可得注意很多细节呢。比如说钻孔的时候，要注意角度，不能歪了；注浆的时候，那浆得搅拌均匀了，可不能有疙瘩。这就跟做饭似的，调料得放匀了，不然味道可就怪啦。

还有啊，施工人员得有经验，得细心，不能马马虎虎的。就像你做饭，不细心能做出好吃的菜吗？

咱再说说这质量控制，那可太重要啦！就跟咱买东西要看质量一样，这抗浮锚杆的质量要是不行，那房子能安全吗？所以得严格把关，每个环节都不能放过。

这预应力抗浮锚杆施工工艺啊，虽然听起来有点复杂，但只要咱一步一步认真做，肯定能做好。你说是不是？咱可不能小瞧了这小小的锚杆，它的作用可大着呢！它能让我们的建筑稳稳地立在地上，不怕水的侵扰。

总之啊，预应力抗浮锚杆施工工艺是个很重要的事儿，咱得重视起来，把每个环节都做好，这样才能保证建筑的质量和安全。咱可不能让房子在地下摇摇晃晃的，那可不行！这就是我对预应力抗浮锚杆施工工艺的看法，你们觉得呢？
