光伏组件测温要求标准
光伏组件的测温要求标准主要基于其工作环境温度。具体来说，这个标准要求不超过25℃ ± 2℃。这个标准的设定是为了保证光伏组件能在相对统一的环境温度下工作，从而更准确地比较和评估不同厂家和型号的光伏组件的性能。
温度是影响光伏组件发电效率的重要因素之一。一般来说，温度越高，光伏组件的发电效率就越低。因此，了解环境温度对光伏组件的影响，并制定相应的环境温度标准，对光伏发电系统的运行和产生的电能有重要意义。
如果环境温度过高，光伏组件的工作效率会下降，甚至可能会损坏组件。反之，如果环境温度过低，虽然会提高光伏组件的工作效率，但也容易引起组件断裂或损伤。
为了降低环境温度以保证光伏发电系统的正常运行，可以采取一些有效措施，例如增加通风口和通风设备、在光伏组件上面搭建防晒架或遮阳网、利用水循环降温技术、选用透光率较低的有机玻璃或防反射膜材料等。
如需了解更多光伏组件测温标准的信息，建议咨询相关领域专家或查阅相关专业文献。
太阳能光伏组件外观验标准
太阳电池组件外观检验规范
______晶体硅太阳能组件RS—QJ—02—001B—JS
1范围
本检验规范适用于为本公司生产的所有的晶体硅太阳电池组件。本检验规范对晶体硅太阳电池组件的分类等级、外观要求等进行规定和对检验标准进行明确。
2.规范性引用文件
IEC61215标准IEC61730标准UL1703标准
3定义：
CLASSA：从整体的外观角度看是较完美的，无任何的技术缺陷,外观质量状况在严格的规定范围内。
CLASSB：技术上无任何缺陷，即符合IEC61215;IEC61730;UL1703标准，但外观不是很完美。
不合格品：外观质量状况较差（视角上有较强的缺陷）。一般来说，有可能影响组件安全性能，以及一些对产品寿命有影响的缺陷将作为不合格品处理。
4对CLASSA，CLASSB，不合格品的处理：
对CLASSA组件视为合格品处理
下面对CLASSA、CLASSB、不合格品的具体分级进行描述。 一、电池片
处；以上缺口均不可过电极(主栅线、副栅线)每个组件缺口崩边数量≤3个。,、有V型缺口判定为--不合格片3.印刷：CLASSA电极图形清晰、完整、无氧化、断栅、背铝背电极完整，无明显凸起的铝刺、铝包；无发黄、脱层
、背铝主栅线银浆完全脱落判定----不合格
4.裂片要求电池片表面无任何裂痕(含隐裂)判定为--不合格
5.电池片崩边：电池片的崩边深度≤0.5片厚，面积≤1mm2,电池片每边不超过2处崩边。
、崩边大于1mm2,判定为—CLASSB
6.EVA缺料
判定为--不合格
7.断栅
细栅断线宽度不超过0.5mm,且少于3
处！
二、铝型材
三、背板
TPT背板1.CLASSB
TPT无划伤,组件上鼓包高度不超过1mm，数量不超过10个；组件背面允许有凹陷面积不超过5mm²，深度不超过1mm，数量不超过2个。 无
四、电池片间距
1.太阳能电池组件间距要求：
精品文档
精品文档
光伏组件原材料钢化玻璃质量检验标准
一、适用范围:
本标准规定了晶体硅太阳电池组件用钢化玻璃的检验要求。
二、内容:
1. 检验要求
1.1．尺寸类技术要求
1）长度尺寸要求：
长宽尺寸在0-2500mm范围内尺寸公差要求为0～（－1）mm,此公差要求也适用于圆形钢化玻璃。
2）对角线尺寸要求：
对角线尺寸要求在0-1000mm范围内尺寸公差要求为0～（－1）mm，对角线尺寸在1000mm-3000mm范围内尺寸公差要求为1～（－1）mm。
3）厚度尺寸要求：
厚度为3-3.5mm的尺寸允许偏差为±0.2mm，同一片玻璃厚薄差为0.2 mm。
1.2. 外观检验要求条件：
温度：23℃（+5，-5）
相对湿度：60%（+15%，-10%）
距离：人眼与产品表面的距离为300—350mm。
或 灯光垂直产品距离1米,使用40W日光灯 精品文档
精品文档 时间：检测量面和其它不超过8s；
每件检查总时间不超过30s（除首件）。
位置：检视面与桌面成45°；上下左右转动15°
照明：100W冷白荧光灯，距离产品表面500-- 550mm（照度达500～550Lux）。
1.3．外观类技术要求
1）爆边要求：
每片玻璃每米边长上允许长度不超过3mm，自玻璃边部向玻璃板表面延伸深度不超过1mm，自板面向玻璃厚度延伸深度不超过厚度四分之一的爆边。
2）划伤要求：
宽度在0.1mm以下的轻微划伤，每平方米面积内允许存在长度小于50mm的2条；宽度在0.1mm以上0.5mm以下的长度小于50mm的允许1条。
3）结石、裂纹、缺角、夹钳印要求
结石、裂纹、缺角、夹钳印要求均不允许存在。
4）钢化玻璃气泡分圆形和长形。
圆形气泡 直径 ＜0.3㎜ 0.3㎜-1.0㎜ 1.0㎜-2.0㎜ ＞2.0㎜
允许接受数量 不作为气泡 3*S，个 1*S，个 0，个
长形气泡 长度 ＜0.3㎜ 0.3㎜-1㎜ 1㎜-2㎜ ＞5㎜

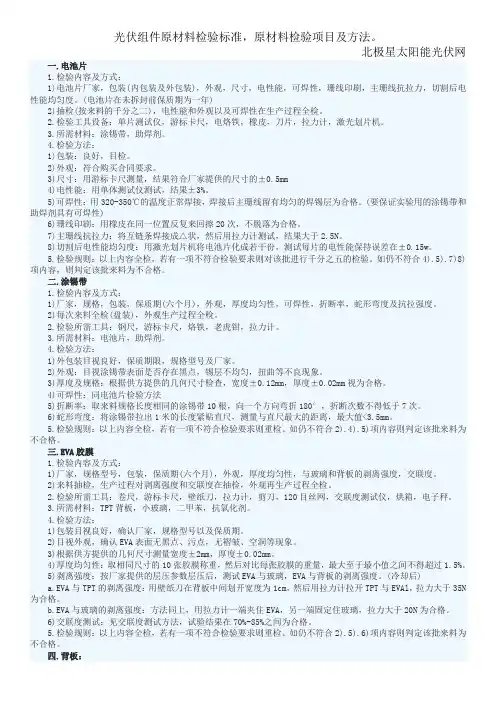

光伏组件原材料检验标准，原材料检验项目及方法。
北极星太阳能光伏网
一.电池片
1.检验内容及方式：
1)电池片厂家，包装(内包装及外包装)，外观，尺寸，电性能，可焊性，珊线印刷，主珊线抗拉力，切割后电性能均匀度。(电池片在未拆封前保质期为一年)
2)抽检(按来料的千分之二)，电性能和外观以及可焊性在生产过程全检。
2.检验工具设备：单片测试仪，游标卡尺，电烙铁，橡皮，刀片，拉力计，激光划片机。
3.所需材料：涂锡带，助焊剂。
4.检验方法：
1)包装：良好，目检。
2)外观：符合购买合同要求。
3)尺寸：用游标卡尺测量，结果符合厂家提供的尺寸的±0.5mm
4)电性能：用单体测试仪测试，结果±3%。
5)可焊性：用320-350℃的温度正常焊接，焊接后主珊线留有均匀的焊锡层为合格。(要保证实验用的涂锡带和助焊剂具有可焊性)
6)珊线印刷：用橡皮在同一位置反复来回擦20次，不脱落为合格。
7)主珊线抗拉力：将互链条焊接成△状，然后用拉力计测试，结果大于2.5N。
8)切割后电性能均匀度：用激光划片机将电池片化成若干份，测试每片的电性能保持误差在±0.15w。
5.检验规则：以上内容全检，若有一项不符合检验要求则对该批进行千分之五的检验。如仍不符合4).5).7)8)项内容，则判定该批来料为不合格。
二.涂锡带
1.检验内容及方式：
1)厂家，规格，包装，保质期(六个月)，外观，厚度均匀性，可焊性，折断率，蛇形弯度及抗拉强度。
2)每次来料全检(盘装)，外观生产过程全检。
2.检验所需工具：钢尺，游标卡尺，烙铁，老虎钳，拉力计。
3.所需材料：电池片，助焊剂。
4.检验方法：
1)外包装目视良好，保质期限，规格型号及厂家。
2)外观：目视涂锡带表面是否存在黑点，锡层不均匀，扭曲等不良现象。
3)厚度及规格：根据供方提供的几何尺寸检查，宽度±0.12mm，厚度±0.02mm视为合格。
4)可焊性：同电池片检验方法
精心整理 电池组件生产工艺
目 录
太阳能电池组件生产工艺介绍 ........................................ 1
晶体硅太阳能电池片分选工艺规范 ................................... 19
晶体硅太阳能电池片激光划片工艺规范 ............................... 25
晶体硅太阳能电池片单焊工艺规范 ................................... 33
晶体硅太阳能电池片串焊工艺规范 ................................... 45
晶体硅太阳能电池片串焊工艺规范 ................................... 54
晶体硅太阳能电池片叠层工艺规范 ................................... 62
晶体硅太阳能电池组件层压工艺规范 ................................. 80
晶体硅太阳能电池组件装框规范 ..................................... 94
晶体硅太阳能电池组件测试工艺规范 ................................ 100
晶体硅太阳能电池组件安装接线盒工艺规范 .......................... 105
晶体硅太阳能电池组件清理工艺规范 ................................ 110
精心整理 太阳能电池组件生产工艺介绍
组件线又叫封装线，封装是太阳能电池生产中的关键步骤，没有良好的封装工艺，多好的电池也生产不出好的组件板。电池的封装不仅可以使电池的寿命得到保证，而且还增强了电池的抗击强度。产品的高质量和高
精心整理 寿命是赢得可客户满意的关键，所以组件板的封装质量非常重要。
