水性沥青基防水涂料的配方
【配方5-18】松香皂乳化沥青
工艺、性能
将沥青加热熔化脱水、加入松香皂，搅拌混合均匀，温度降到100℃加入水，充分搅
拌均匀即成。
【配方5-19】防水-1号乳化沥青
工艺、性能
将石油沥青放入锅内，加热到180~200℃熔化脱水，除去杂质，保温160~190℃备用。
在匀化机内，在60~80℃下将洗衣粉、肥皂、烧碱和水搅拌混合均匀，再加入
160~190℃的沥青液（需在1min内加完），充分搅拌，乳化时间4min，即得成品。
【配方5-20】松香皂乳化沥青
工艺、性能
将水加热至沸，投入烧碱搅拌使其溶解，边搅拌边加入已磨细的松香粉（颗粒小于
5mm），勿使其结块，将此混合物在水浴锅上（90~100℃）不断搅拌，熬煮90min
左右，冷却后好成淡黄色膏状物，此时pH=11~12，然后加入定量的水稀释，即成松
香皂乳化液。
将沥青熔化，在180~220℃下脱水，直到不冒气泡为止，在180~210℃下保温，即为沥青液。
在搅拌机内加入乳化液，然后将沥青液呈细液状徐徐全部倒入，搅拌2~3min，再加入80~100℃热水，搅拌6~8min，即为乳化沥青。
【配方5-21】
工艺、性能
将石油沥青切成碎块，放在熔化锅内加热熔化脱水（240~260℃），在搅拌下，加入
硫化鱼油、松节重油、松焦油和氧化钙等进行搅拌和反应30min。
当温度降至120℃
左右时，将填料和颜料、210松香酚醛树脂、汽油和煤油加入装有搅拌器的反应锅内，再继续搅拌45~60min，合格后出锅。

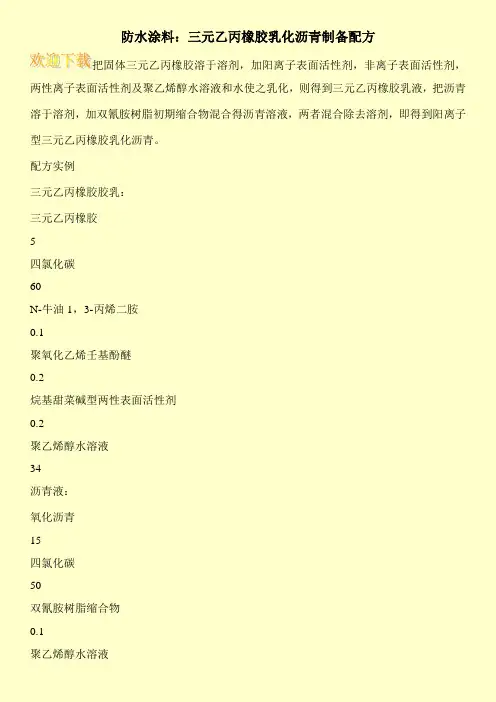

防水涂料：三元乙丙橡胶乳化沥青制备配方
把固体三元乙丙橡胶溶于溶剂，加阳离子表面活性剂，非离子表面活性剂，两性离子表面活性剂及聚乙烯醇水溶液和水使之乳化，则得到三元乙丙橡胶乳液，把沥青溶于溶剂，加双氰胺树脂初期缩合物混合得沥青溶液，两者混合除去溶剂，即得到阳离子型三元乙丙橡胶乳化沥青。
配方实例
三元乙丙橡胶胶乳：
三元乙丙橡胶
5
四氯化碳
60
N-牛油1，3-丙烯二胺
0.1
聚氧化乙烯壬基酚醚
0.2
烷基甜菜碱型两性表面活性剂
0.2
聚乙烯醇水溶液
34
沥青液：
氧化沥青
15
四氯化碳
50
双氰胺树脂缩合物
0.1
聚乙烯醇水溶液。
膨润土乳化沥青防水涂料及其制备方法1.引言膨润土乳化沥青防水涂料是一种具有优异防水性能的涂料，常用于建筑物和道路的防水工程。
本文将介绍膨润土乳化沥青防水涂料的基本概念、特点，以及其制备方法。
2.膨润土乳化沥青防水涂料的概述膨润土乳化沥青防水涂料是由膨润土、乳化沥青以及其他助剂组成的复合材料。
其具有以下特点：-优异的防水性能：膨润土具有良好的隔水性能，乳化沥青能有效防止涂料渗漏。
-耐久性强：由于膨润土和乳化沥青的特性，涂料具有较长的使用寿命。
-施工方便：膨润土乳化沥青防水涂料具有较高的粘附力和可塑性，易于施工操作。
3.膨润土乳化沥青防水涂料的制备方法膨润土乳化沥青防水涂料的制备方法主要包括以下步骤：3.1材料准备-膨润土：选择高质量的膨润土作为基础材料，确保其具有良好的隔水性能。
-乳化沥青：选择合适粘度的乳化沥青，以确保涂料有良好的可操作性。
-助剂：根据需要添加控制涂料黏度、增加耐候性和防腐性的助剂。
3.2涂料配方设计根据所需的防水性能、施工要求和预算等因素，设计合理的涂料配方。
通过控制膨润土和乳化沥青的比例，以及添加适量的助剂，调整涂料的流变性和性能。
3.3材料混合将膨润土和乳化沥青按照一定比例混合，并加入助剂，充分搅拌至均匀。
混合过程中可以使用机械搅拌设备，确保材料充分混合。
3.4涂料制备将混合好的涂料置于适当的容器中，进行适当的搅拌和过滤工序，以去除其中的杂质和颗粒。
3.5涂料施工经过制备的膨润土乳化沥青防水涂料可以使用刷子、滚筒或喷涂设备等方式进行施工。
在施工过程中，应保持涂料的均匀性，并根据需要进行涂层的叠加。
4.结论膨润土乳化沥青防水涂料是一种提供优异防水性能的涂料，在建筑物和道路的防水工程中得到了广泛应用。
通过合理的制备方法，可以获得性能稳定、施工方便的膨润土乳化沥青防水涂料。
