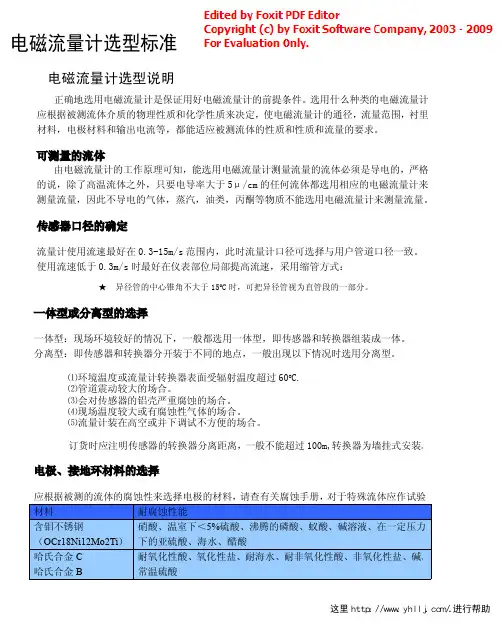

电磁流量计选型说明
正确地选用电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计
应根据被测流体介质的物理性质和化学性质来决定，使电磁流量计的通径，流量范围，衬里
材料，电极材料和输出电流等，都能适应被测流体的性质和性质和流量的要求。
可测量的流体
由电磁流量计的工作原理可知，能选用电磁流量计测量流量的流体必须是导电的，严格
的说，除了高温流体之外，只要电导率大于5μ/cm的任何流体都选用相应的电磁流量计来
测量流量，因此不导电的气体，蒸汽，油类，丙酮等物质不能选用电磁流量计来测量流量。
传感器口径的确定
流量计使用流速最好在0.3-15m/s范围内，此时流量计口径可选择与用户管道口径一致。
使用流速低于0.3m/s时最好在仪表部位局部提高流速，采用缩管方式：
★异径管的中心锥角不大于15oC时，可把异径管视为直管段的一部分。
一体型或分离型的选择
一体型：现场环境较好的情况下，一般都选用一体型，即传感器和转换器组装成一体。
分离型：即传感器和转换器分开装于不同的地点，一般出现以下情况时选用分离型。
⑴环境温度或流量计转换器表面受辐射温度超过60oC.⑵管道震动较大的场合。⑶会对传感器的铝壳严重腐蚀的场合。⑷现场温度较大或有腐蚀性气体的场合。⑸流量计装在高空或并下调试不方便的场合。
订货时应注明传感器的转换器分离距离，一般不能超过100m,转换器为墙挂式安装。
电极、接地环材料的选择应根据被测的流体的腐蚀性来选择电极的材料，请查有关腐蚀手册，
对于特殊流体应作试验
材料耐腐蚀性能
含钼不锈钢
（OCr18Ni12Mo2Ti）硝酸、温室下＜5%硫酸、沸腾的磷酸、蚁酸、碱溶液、在一定压力
下的亚硫酸、海水、醋酸
哈氏合金C
哈氏合金B耐氧化性酸、氧化性盐、耐海水、耐非氧化性酸、非氧化性盐、碱、
常温硫酸电磁流量计选型标准
这里ｈｔｔｐ：／／ｗｗｗ．ｙｈｌｌｊ．ｃｏｍ／．进行帮助(HCHB)
钛(Ti)海水、
各种氯化物和次氯酸盐、
氯化性酸（包括发烟硝酸）、有机酸、
未知驱动探索，专注成就专业
1
E H电磁流量计选型样本
1. 引言
本文档旨在提供 E H 电磁流量计的选型样本，以帮助用户选择适合自己需求的电磁流量计。电磁流量计是一种常见的流量测量仪表，广泛应用于工业自动化控制、水处理、化工、石油、冶金等领域。本样本将介绍 E H 公司提供的几款电磁流量计的特点、优势和适用范围。
2. E H 电磁流量计概述
E H 公司是一家专业生产电磁流量计的企业，产品经过多年市场验证，性能稳定可靠。E H 电磁流量计采用先进的电磁感应原理进行流量测量，具有高精度、高可靠性和多功能的特点。以下将介绍几款常用的 E H 电磁流量计。
3. E H 电磁流量计型号一
3.1 特点
• 采用全数字化设计，具有高精度和稳定性。
• 使用进口优质材料，耐压性能好。 未知驱动探索，专注成就专业
2
• 动态范围广，适用于多种介质的流量测量。
• 易于安装和维护，具有长寿命和可靠性。
3.2 优势
• 高灵敏度和快速响应，能对流速变化实时监测。
• 具有自动修正和故障自检功能，提高使用可靠性。
• 可选配多种信号输出方式，适应不同客户的需求。
• 温度、压力、液位等环境参数变化对测量精度影响小。
3.3 适用范围
• 工业自动化领域，如化工、石油、冶金等。
• 环保领域，如水处理、废水处理等。
• 其他需要进行流量测量的场合。 未知驱动探索，专注成就专业
3
4. E H 电磁流量计型号二
4.1 特点
• 采用先进的数字修正技术，具有高精度的测量性能。
• 结构设计紧凑，占用空间小。
• 材料耐腐蚀，适用于各种腐蚀性介质的流量测量。
• 具有通信功能，可与上位机实现数据传输和监控。
4.2 优势
• 体积小、重量轻，便于安装和维护。
• 低功耗设计，延长电池寿命。
• 高抗干扰能力，适应恶劣环境中的工作。
• 支持多种测量单位切换，方便用户使用。
4.3 适用范围
• 化学工业，如酸碱液体的流量测量。 未知驱动探索，专注成就专业
电磁流量计选型设计资料
一、概述
测量原理
电磁流量传感器是基于法拉第电磁感应定律而制成的，只是其中切割磁力线的导体不是一般的金属，而是具有一
定电导率的液态流体或液固两厢流体。被测量的导电介质在磁场中作切割磁力线运动时，导电介质中会产生感应电动
势，感应电动势由一对电极检测，该电压信号VE可用下式表示：
VE=KBDV--
K：比例常数
B：磁感应强度
D：测量管内径
V--：测量管截面内的平均流速
信号VE经转换仪处理后，输出与流量成线性关系的频率信号0～100HZ及模拟电流0/4～20mADC (0～10mADC)或模
拟电压1～5VDC（0～5VCD）以供后位仪表积算或控制。 产品特点
1． 低频三值矩形恒波流励磁，不受工频及现场各种杂干散扰的影响。
2． 采用非均匀磁场的新技术及特殊的磁路结构，磁场稳定可靠，而且大大的缩小了体积，减轻了重量，使流量计
具有小型轻量化的特点。
3． 采用专门的电子线路，具有空管自动复零的功能。
4． 在现场可根据用户实际需要在线修改量程。
5． 无可动部件，无阻流部件，测量中几乎无附加压力损失。
6． 测量结果与流速分布、液体压力、湿度、密度、粘度等物理参数无关。
7． 使用方便，安装后只需接上电源，不需要其它任何操作，既可输出标准信号，便于非专业人员使用。 应用领域
由于电磁流量计有其独特的优点，因此被广泛应用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利工
程、钢铁、石油、制药等领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、糖
浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各类饮料、黑液等导电流体介质的体积流量。
二、 量计选型编码
管道式：LDB □□□－□□□□－□□
——— ———— ——
A B C D E F G H I
A-产品分类 C-组合方式
B标准型 S一体型
P智能型 L分离型墙挂式
电磁流量计的特性及选型 科学技术
梁发菊
（金川集团公司工程质量管理部，甘肃金昌 ７３７１００）
摘要：本文介绍了电磁流量计的特点和注意事项。电磁流量计精度高、工作可靠、耐用性好、维护费用低，测量范围宽。详细介绍了电极及衬
里材料的选择，流量计安装和使用注意事项、流量计的选型等，选用什么种类的电磁流量计，应根据被测流体介质的温度、压力、腐蚀性、磨损性 等物理性质和化学性质来确定。安装在无振动、 无强电磁场的环境中，尽量垂直安装，水平安装需要安装在低处，信号线使用屏蔽线，走线不能跟
强电线路一起。通过合理选型，既提高了流量计测量精度，又延长了使用寿命，现在电磁流量计被广泛应用于冶金、化工、石化、医药、 食品等行
业，应用前景广阔。 关键词：电磁流量计； 内衬； 电极；精度；应用
０引 言
电磁流量计利用电磁感应原理制成的流量测量仪表，因计量准确
度高、适用范围广，已被广泛应用于冶金、 化工、 石化、 医药、
食品等行业。但电磁流量计如果选择不合适，轻则影响测量精度，严
重者甚至不能有效测量。因此，合理选择电磁流量，就显得至关重
要。本文将详细讨论电磁流量计选型的几点注意事项。
１电磁流量计的特性
１）测量精确度高、 工作可靠， 测量数据与被测介质的温度、
压力、 电导率等参数无关，可测量诸如矿浆、纸浆等含有固体颗粒且
具有一定电导率的液体。
２）测量管内没有活动部件，几乎无压损，无机械惯性，反应十
分灵敏。
３）耐用性好，维护费用低，传感器部分只有内衬和电极与被测
液体接触，只要合理选择电极和内衬材料，即可耐腐蚀、耐磨损
４）双向流量测量：可测正向流体的流量， 反向流体的流量。
５）测量范围较宽。量程比一般为１０：１，最高达１００：ｌ ｍ／ｓ。测量
范围从每小时几十毫升到十几万立方米。测量管径从２ｍ￣ｔ］２．４米，甚
至达３米［１］。
２电磁流量计的使用和安装注意事项
１），不能在安装管道顶点，保证满管，防止气泡。
