流量计选型参数表

川仪流量计选型表

1. 简介

川仪流量计是一种用于测量流体流量的仪器，它广泛应用于工业生产、环境监测、能源管理等领域。川仪流量计选型表是为了帮助用户选择适合自己需求的川仪流量计而设计的工具。本文将详细介绍川仪流量计选型表的内容和使用方法。

2. 川仪流量计选型表的结构

川仪流量计选型表通常由以下几个部分组成：

2.1 流量计型号

流量计型号是川仪流量计的唯一标识，每个型号对应不同的测量范围和性能参数。在选型表中，流量计型号通常以表格的形式列出，并附有详细的技术参数说明。

2.2 流量计类型

川仪流量计根据测量原理和结构形式可以分为多种类型，如涡轮流量计、涡街流量计、电磁流量计等。选型表中会列出不同类型的流量计，并对其特点和适用场景进行简要介绍。

2.3 流量计测量范围

流量计的测量范围是指其可测量流体流量的范围，通常以单位时间内的体积或质量来表示。选型表中会列出不同型号流量计的测量范围，并提供相应的单位和精度要求。

2.4 流量计压力等级

流量计的压力等级是指其能够承受的最大工作压力。选型表中会列出不同型号流量计的压力等级，并提供相应的单位和压力范围。

2.5 流量计温度范围

流量计的温度范围是指其能够正常工作的温度范围。选型表中会列出不同型号流量计的温度范围，并提供相应的单位和温度范围。

2.6 其他参数

选型表中还可能包含其他参数，如精度要求、工作电源、输出信号类型等。这些参数通常与用户的具体需求和应用场景有关。 3. 使用方法

使用川仪流量计选型表时，用户需要按照以下步骤进行：

3.1 确定流量计类型

根据实际需求和应用场景，选择适合的流量计类型。不同类型的流量计适用于不同的流体介质和工况条件，用户需要根据具体情况进行选择。

3.2 确定流量计测量范围

根据需要测量的流体流量范围，选择合适的流量计型号。选型表中列出了不同型号流量计的测量范围，用户可以根据实际需求进行选择。

3.3 确定流量计压力等级和温度范围

流量计选型

是指按照生产要求，从仪表产品供应的实际情况出发，综合地考虑测量的安全、准确和经济性，并根据被测流体的性质及流动情况确定流量取样装置的方式和测量仪表的型式和规格。

流量测量的安全可靠，首先是测量方式可靠，即取样装置在运行中不会发生机械强度或电气回路故障而引起事故；二是测量仪表无论在正常生产或故障情况下都不致影响生产系统的安全。例如，对发电厂高温高压主蒸汽流量的测量，其安装于管道中的一次测量元件必须牢固，以确保在高速汽流冲刷下不发生机构损坏。因此，一般都优先选用标准节流装置，而不选用悬臂梁式双重喇叭管或插入式流量计等非标准测速装置，以及结构强度低的靶式、涡轮流量计等。燃油电厂和有可燃性气体的场合，应选用防爆型仪表。

在保证仪表安全运行的基础上，力求提高仪表的准确性和节能性。为此，不仅要选用满足准确度要求的显示仪表，而且要根据被测介质的特点选择合理的测量方式。发电厂主蒸汽流量测量，由于其对电厂安全和经济性至关重要，一般都采用成熟的标准节流装量配差压流量计，化学水处理的污水和燃油分别属脏污流和低雷诺数粘性流，都不适用标准节流件。对脏污流一般选用圆缺孔板等非标准节流件配差压计或超声多普勒式流量计，而粘性流可分别采用容积式、靶式或楔形流量计等。水轮机人口水量、凝汽器循环水量及回热机组的回热蒸汽等都是大管径( 400mm以上)的流量测量参数，由于加工创造困难和压损大，一般都不选用标准节流装置。根据被测介质特件及测量准确度要求，分别采用插入式流量计、测速元件配差压计、超声波流量计，或采用标记法、模拟法等无能损方式测流量．

为保证流量计使用寿命及准确性，选型时还要注意仪表的防振要求。在湿热地区要选择湿热式仪表。

正确地选择仪表的规格，也是保证仪表使用寿命和准确度的重要一环。应特别注意静压及耐温的选择。仪表的静压即耐压程度，它应稍大于被测介质的工作压力，一般取1．25倍，以保证不发生泄漏或意外。量程范围的选择，主要是仪表刻度上限的选择。选小了，易过载，损坏仪表；选大了，有碍于测量的准确性。一般选为实际运行中最大流量值的1．2一1．3倍。

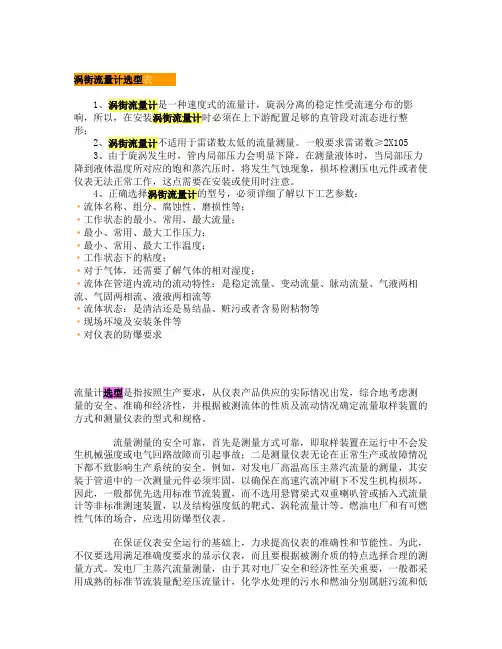

涡街流量计选型

1、涡街流量计是一种速度式的流量计，旋涡分离的稳定性受流速分布的影响，所以，在安装涡街流量计时必须在上下游配置足够的直管段对流态进行整形；

2、涡街流量计不适用于雷诺数太低的流量测量。一般要求雷诺数≥2X105

3、由于旋涡发生时，管内局部压力会明显下降，在测量液体时，当局部压力降到液体温度所对应的饱和蒸汽压时，将发生气蚀现象，损坏检测压电元件或者使仪表无法正常工作，这点需要在安装或使用时注意。

4、正确选择涡街流量计的型号，必须详细了解以下工艺参数：

·流体名称、组分、腐蚀性、磨损性等；

·工作状态的最小、常用、最大流量；

·最小、常用、最大工作压力；

·最小、常用、最大工作温度；

·工作状态下的粘度；

·对于气体，还需要了解气体的相对湿度；

·流体在管道内流动的流动特性：是稳定流量、变动流量、脉动流量、气液两相流、气固两相流、液液两相流等

·流体状态：是清洁还是易结晶、赃污或者含易附粘物等

·现场环境及安装条件等

·对仪表的防爆要求

流量计选型是指按照生产要求，从仪表产品供应的实际情况出发，综合地考虑测量的安全、准确和经济性，并根据被测流体的性质及流动情况确定流量取样装置的方式和测量仪表的型式和规格。

流量测量的安全可靠，首先是测量方式可靠，即取样装置在运行中不会发生机械强度或电气回路故障而引起事故；二是测量仪表无论在正常生产或故障情况下都不致影响生产系统的安全。例如，对发电厂高温高压主蒸汽流量的测量，其安装于管道中的一次测量元件必须牢固，以确保在高速汽流冲刷下不发生机构损坏。因此，一般都优先选用标准节流装置，而不选用悬臂梁式双重喇叭管或插入式流量计等非标准测速装置，以及结构强度低的靶式、涡轮流量计等。燃油电厂和有可燃性气体的场合，应选用防爆型仪表。

在保证仪表安全运行的基础上，力求提高仪表的准确性和节能性。为此，不仅要选用满足准确度要求的显示仪表，而且要根据被测介质的特点选择合理的测量方式。发电厂主蒸汽流量测量，由于其对电厂安全和经济性至关重要，一般都采用成熟的标准节流装量配差压流量计，化学水处理的污水和燃油分别属脏污流和低雷诺数粘性流，都不适用标准节流件。对脏污流一般选用圆缺孔板等非标准节流件配差压计或超声多普勒式流量计，而粘性流可分别采用容积式、靶式或楔形流量计等。水轮机人口水量、凝汽器循环水量及回热机组的回热蒸汽等都是大管径(400mm以上)的流量测量参数，由于加工创造困难和压损大，一般都不选用标准节流装置。根据被测介质特件及测量准确度要求，分别采用插入式流量计、测速元件配差压计、超声波流量计，或采用标记法、模拟法等无能损方式测流量．

涡街流量计参数设定表 菜单名称 设定项 操作

方法 说明

测量介质 饱和蒸汽温度补偿

按“增加”键循环选择 气体、液体无补偿：适用于测量工况温度、压力稳定的各种气

体、液体； 气体温压补偿：适用于测量工况温度、压力有所变化的普通气

体；

液体温压补偿：适用于测量工况温度、压力有所变化的水；

石油温压补偿：适用于测量工况温度、压力有所变化的石油；

过热蒸汽温压补偿：适用于测量工况温度、压力有所变化的过热蒸汽；

饱和蒸汽温度补偿：适用于测量工况温度、压力有所变化的饱

和蒸汽；

饱和蒸汽压力补偿：适用于测量工况温度、压力有所变化的饱

和蒸汽。 “测量介质”默认为“气体无补偿”。

仪表口径 DN50 设定范围：0000-9999mm

“仪表口径”默认值为50mm

通过“移位”与“增加”键配合调整。

仪表系数 平均仪表系数 通过“设置”、“移位”、“增加”键配合调整 仪表系数设定范围：0.000000-99999999脉冲个数/立方米 线性修正折点频率设定范围：0.00-9999Hz “平均仪表系数”默认值为9000脉冲个数/立方米。 “线性仪表系数”默认值为00000000，“折点频率”默认值为0000Hz，出厂时按标定数据设定。 “线性修正”时，6个修正频率点及仪表系数无需全部设定，根据需要由“频率一”及“系数一”开始由小频率点到大频率点连续设置，无需设置的仪表系数和频率点保持原默认值，不可更改。

流量单位 kg/h

按“增加”键循环选择 m3/h及km3/h只适用于无补偿模式及气体温压补偿，其它补偿

模式建议使用kg/h或t/h。

“流量单位”默认为m3/h。

输出类型

电流 工况脉冲：只输出补偿前的频率脉冲（标定必选此项），若仪

表系数设置为线性修正系数，则输出修正后的频率

脉冲；

标况脉冲：输出与显示瞬时流量相对应的频率脉冲，一般用于线性修正或带补偿型，输出修正或补偿后的频率；

电流：输出对应流量上、下限的4-20mA电流，流量上、下限
