不锈钢发光字制作工艺技术

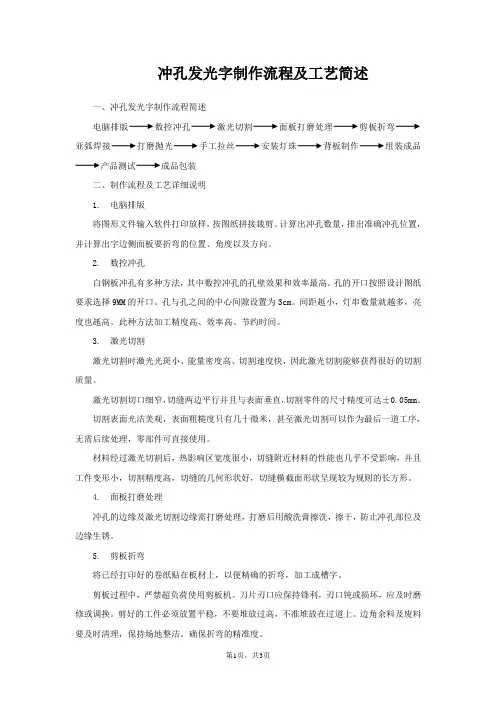

第1页，共3页 冲孔发光字制作流程及工艺简述

一、冲孔发光字制作流程简述

电脑排版数控冲孔激光切割面板打磨处理剪板折弯亚弧焊接打磨抛光手工拉丝安装灯珠背板制作组装成品产品测试成品包装

二、制作流程及工艺详细说明

1. 电脑排版

将图形文件输入软件打印放样，按图纸拼接裁剪。计算出冲孔数量，排出准确冲孔位置，并计算出字边侧面板要折弯的位置、角度以及方向。

2. 数控冲孔

白钢板冲孔有多种方法，其中数控冲孔的孔壁效果和效率最高。孔的开口按照设计图纸要求选择9MM的开口。孔与孔之间的中心间隙设置为3cm。间距赿小，灯串数量就越多，亮度也赿高。此种方法加工精度高、效率高、节约时间。

3. 激光切割

激光切割时激光光斑小、能量密度高、切割速度快，因此激光切割能够获得很好的切割质量。

激光切割切口细窄，切缝两边平行并且与表面垂直，切割零件的尺寸精度可达±0.05mm。

切割表面光洁美观，表面粗糙度只有几十微米，甚至激光切割可以作为最后一道工序，无需后续处理，零部件可直接使用。

材料经过激光切割后，热影响区宽度很小，切缝附近材料的性能也几乎不受影响，并且工件变形小，切割精度高，切缝的几何形状好，切缝横截面形状呈现较为规则的长方形。

4. 面板打磨处理

冲孔的边缘及激光切割边缘需打磨处理，打磨后用酸洗膏擦洗，擦干，防止冲孔部位及边缘生锈。

5. 剪板折弯

将已经打印好的卷纸贴在板材上，以便精确的折弯，加工成槽字。

剪板过程中，严禁超负荷使用剪板机。刀片刃口应保持锋利，刃口钝或损坏，应及时磨修或调换。剪好的工件必须放置平稳，不要堆放过高，不准堆放在过道上。边角余料及废料要及时清理，保持场地整洁。确保折弯的精准度。 第2页，共3页 6. 亚弧焊接

氩弧焊技术是在普通电弧焊的原理的基础上，利用氩气对金属焊材的保护，通过高电流使焊材在被焊基材上融化成液态形成溶池，使被焊金属和焊材达到冶金结合的一种焊接技术，由于在高温熔融焊接中不断送上氩气，使焊材不能和空气中的氧气接触，从而防止了焊材的氧化，因此可以焊接铜、铝、合金钢等有色金属，在保证稳固情的前提下具有很好的视觉效果。

流程体系文件编制规范

页脚内容1

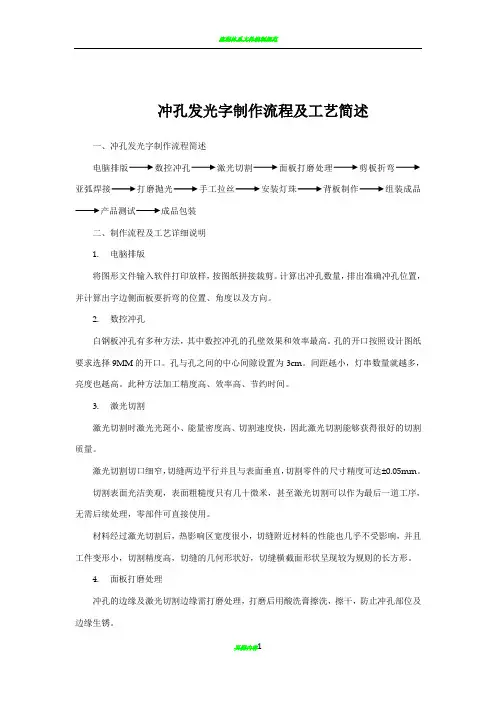

冲孔发光字制作流程及工艺简述

一、冲孔发光字制作流程简述

电脑排版数控冲孔激光切割面板打磨处理剪板折弯亚弧焊接打磨抛光手工拉丝安装灯珠背板制作组装成品产品测试成品包装

二、制作流程及工艺详细说明

1. 电脑排版

将图形文件输入软件打印放样，按图纸拼接裁剪。计算出冲孔数量，排出准确冲孔位置，并计算出字边侧面板要折弯的位置、角度以及方向。

2. 数控冲孔

白钢板冲孔有多种方法，其中数控冲孔的孔壁效果和效率最高。孔的开口按照设计图纸要求选择9MM的开口。孔与孔之间的中心间隙设置为3cm。间距赿小，灯串数量就越多，亮度也赿高。此种方法加工精度高、效率高、节约时间。

3. 激光切割

激光切割时激光光斑小、能量密度高、切割速度快，因此激光切割能够获得很好的切割质量。

激光切割切口细窄，切缝两边平行并且与表面垂直，切割零件的尺寸精度可达±0.05mm。

切割表面光洁美观，表面粗糙度只有几十微米，甚至激光切割可以作为最后一道工序，无需后续处理，零部件可直接使用。

材料经过激光切割后，热影响区宽度很小，切缝附近材料的性能也几乎不受影响，并且工件变形小，切割精度高，切缝的几何形状好，切缝横截面形状呈现较为规则的长方形。

4. 面板打磨处理

冲孔的边缘及激光切割边缘需打磨处理，打磨后用酸洗膏擦洗，擦干，防止冲孔部位及边缘生锈。 流程体系文件编制规范

页脚内容2 5. 剪板折弯

将已经打印好的卷纸贴在板材上，以便精确的折弯，加工成槽字。

剪板过程中，严禁超负荷使用剪板机。刀片刃口应保持锋利，刃口钝或损坏，应及时磨修或调换。剪好的工件必须放置平稳，不要堆放过高，不准堆放在过道上。边角余料及废料要及时清理，保持场地整洁。确保折弯的精准度。

6. 亚弧焊接

氩弧焊技术是在普通电弧焊的原理的基础上，利用氩气对金属焊材的保护，通过高电流使焊材在被焊基材上融化成液态形成溶池，使被焊金属和焊材达到冶金结合的一种焊接技术，由于在高温熔融焊接中不断送上氩气，使焊材不能和空气中的氧气接触，从而防止了焊材的氧化，因此可以焊接铜、铝、合金钢等有色金属，在保证稳固情的前提下具有很好的视觉效果。

西安领航者标识标牌厂

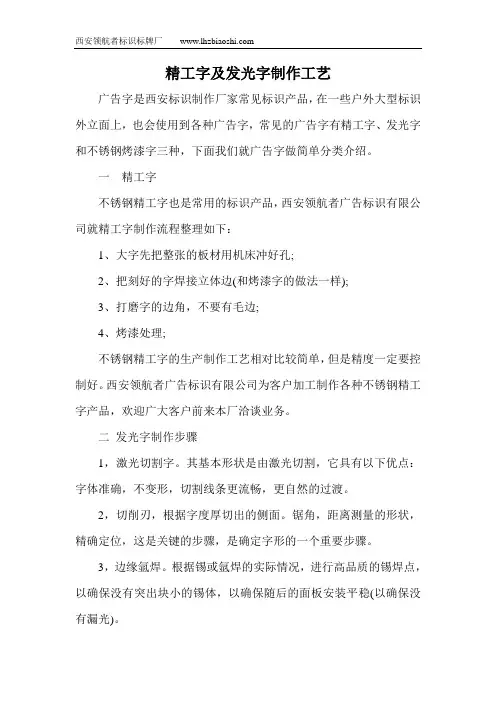

精工字及发光字制作工艺

广告字是西安标识制作厂家常见标识产品，在一些户外大型标识外立面上，也会使用到各种广告字，常见的广告字有精工字、发光字和不锈钢烤漆字三种，下面我们就广告字做简单分类介绍。

一 精工字

不锈钢精工字也是常用的标识产品，西安领航者广告标识有限公司就精工字制作流程整理如下：

1、大字先把整张的板材用机床冲好孔;

2、把刻好的字焊接立体边(和烤漆字的做法一样);

3、打磨字的边角，不要有毛边;

4、烤漆处理;

不锈钢精工字的生产制作工艺相对比较简单，但是精度一定要控制好。西安领航者广告标识有限公司为客户加工制作各种不锈钢精工字产品，欢迎广大客户前来本厂洽谈业务。

二 发光字制作步骤

1，激光切割字。其基本形状是由激光切割，它具有以下优点：字体准确，不变形，切割线条更流畅，更自然的过渡。

2，切削刃，根据字度厚切出的侧面。锯角，距离测量的形状，精确定位，这是关键的步骤，是确定字形的一个重要步骤。

3，边缘氩焊。根据锡或氩焊的实际情况，进行高品质的锡焊点，以确保没有突出块小的锡体，以确保随后的面板安装平稳(以确保没有漏光)。 西安领航者标识标牌厂

4，研磨，抛光。焊接深加工，焊丝表面更光滑，美观;用于非焊接抛光，以便不影响整体光洁度。

三 不锈钢烤漆字

1、下料：选用优质不锈钢为基材，用精密推抬锯下料尺寸误差可控制在正负1mm，对角线误差可控制在正负2mm以内；

2、铣型：根据客户要求，采用数控电脑雕刻机对基材进行刀型加工；

3、基材端部打磨：用专业打边机对基材端部进行打磨；

4、端部打磨：刷涂过底得宝的基材经过低温烘烤后，再次用专业打边机进行端部打磨以提高端部的平整度；

5、底漆打磨：一次底漆喷涂过的基材经过烘烤后用专业砂光机进行砂光，提高表面平整度；

不锈钢围边发光字制作方法

不锈钢围边发光字是一种常见的室内外广告标识，它通过在不锈钢字体的边缘嵌入LED灯带，使字体在夜晚或昏暗环境中能够呈现出明亮的发光效果。这种制作方法具有一定难度，需要经验丰富的专业人士进行操作。下面将详细介绍不锈钢围边发光字的制作方法。

制作不锈钢围边发光字需要准备以下材料和工具：不锈钢板、模具、LED灯带、电源、导线、焊接设备、钢丝刷、打磨机、电钻、螺丝刀等。

第一步，设计字体样式。根据实际需求，确定发光字的字体样式、大小和形状。可以使用计算机软件进行设计，也可以自行绘制。

第二步，制作不锈钢字体。根据设计的字体样式，在不锈钢板上使用模具将字体轮廓刻画出来。然后使用电钻将字体内部空心，并使用钢丝刷清理不锈钢表面的杂质。

第三步，安装LED灯带。将LED灯带粘贴在不锈钢字体的边缘处，确保灯带与字体完全贴合。需要注意的是，灯带的长度应与字体的边缘长度相匹配，以确保发光效果均匀。

第四步，连接电源和灯带。使用导线将LED灯带与电源连接起来。在连接过程中要确保线路连接正确，避免反接或短路的情况发生。

第五步，焊接固定。使用焊接设备将LED灯带与不锈钢字体进行焊接固定。焊接时要注意控制温度和时间，避免对不锈钢造成损坏。同时，要确保焊接牢固，以防灯带松动或脱落。

第六步，打磨和抛光。使用打磨机对不锈钢字体进行打磨和抛光，使其表面光滑、亮丽，并去除焊接痕迹和其他瑕疵。

第七步，安装和调试。将制作好的不锈钢围边发光字安装在指定位置，并进行电源的接通。然后进行灯光的调试，确保发光效果良好，无暗区和亮度不均的现象。

总结起来，不锈钢围边发光字的制作方法包括字体设计、不锈钢制作、灯带安装、电源连接、焊接固定、打磨抛光以及安装调试等步骤。制作过程需要经验丰富的专业人士进行操作，以确保制作出的发光字具有良好的质量和效果。这种制作方法能够使广告标识在夜晚或昏暗环境中吸引人眼球，提升室内外广告的效果和观赏性。
