南方CASS操作步骤

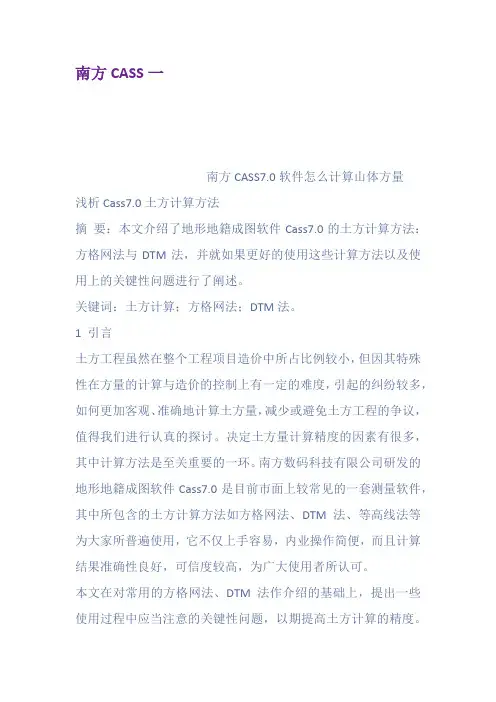

南方CASS一

南方CASS7.0软件怎么计算山体方量

浅析Cass7.0土方计算方法

摘要：本文介绍了地形地籍成图软件Cass7.0的土方计算方法：方格网法与DTM法，并就如果更好的使用这些计算方法以及使用上的关键性问题进行了阐述。

关键词：土方计算；方格网法；DTM法。

1 引言

土方工程虽然在整个工程项目造价中所占比例较小，但因其特殊性在方量的计算与造价的控制上有一定的难度，引起的纠纷较多，如何更加客观、准确地计算土方量，减少或避免土方工程的争议，值得我们进行认真的探讨。决定土方量计算精度的因素有很多，其中计算方法是至关重要的一环。南方数码科技有限公司研发的地形地籍成图软件Cass7.0是目前市面上较常见的一套测量软件，其中所包含的土方计算方法如方格网法、DTM法、等高线法等为大家所普遍使用，它不仅上手容易，内业操作简便，而且计算结果准确性良好，可信度较高，为广大使用者所认可。

本文在对常用的方格网法、DTM法作介绍的基础上，提出一些使用过程中应当注意的关键性问题，以期提高土方计算的精度。 2 计算方法

2.1方格网法

Cass7.0软件中的方格网法，需要提供计算区域的“高程点坐标数据文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：

（1）当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20米则为采用20m×20m的方格网进行土方计算；

（2）当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。我们以“基准点”法为例，它需要确定斜面的“坡度”，然后是“基准点”，也就是坡顶点的“坐标”和“高程”，再者就是坡线的“下边点”的坐标了，也就是斜坡方向，最后再确定“方格宽度”即可计算出土方量。

（3）当设计面非平面也非斜面时，这种情况在土方工程中比较常见，场地经开挖或回填后变的杂乱无章就属于这种情况，假如我们有场地前期的“高程点坐标数据文件”，那么我们则可以利用它生成“三角网文件”，然后在设计面选项中选择“三角网文件”，然后导入文件，最后再确定“方格宽度”即可计算出土方量。

南方cass正交操作流程

南方CASS（Computer Assisted Survey System）是一种用于数据收集和管理的软件系统，它能够帮助用户设计、实施和分析调查。在南方CASS中，正交操作流程是一种重要的操作方式，它能够帮助用户更有效地进行调查工作。下面将详细介绍南方CASS正交操作流程的具体步骤。

首先，用户需要登录南方CASS系统，并创建一个新的调查项目。在创建项目时，用户需要填写项目的基本信息，包括项目名称、调查目的、调查对象等。接着，用户需要设计调查问卷，包括问题的类型、顺序、逻辑关系等。南方CASS提供了丰富的问卷设计工具，用户可以根据自己的需求进行灵活的设计。

接下来，用户需要设置调查样本。南方CASS支持多种样本设置方式，包括随机抽样、分层抽样等。用户可以根据实际情况选择合适的样本设置方式，并设置样本量和抽样规则。在设置样本时，用户还可以设置问卷的填写方式，包括在线填写、电话填写等。

然后，用户需要进行调查数据的收集。南方CASS提供了多种数据收集方式，包括在线调查、电话调查、面对面调查等。用户可以根据实际情况选择合适的数据收集方式，并进行数据收集工作。在数据收集过程中，南方CASS还提供了实时监控功能，用户可以随时查看数据收集情况，及时发现和解决问题。

最后，用户需要进行数据分析和报告生成。南方CASS提供了丰富的数据分析工具，用户可以进行数据清洗、统计分析、交叉分析等。用户还可以生成各种报告，包括数据报告、图表报告等。南方CASS还支持数据导出和共享，用户可以将数据导出到Excel、SPSS等软件进行进一步分析。

总的来说，南方CASS正交操作流程包括项目创建、问卷设计、样本设置、数据收集、数据分析和报告生成等多个步骤。通过正交操作流程，用户可以更有效地进行调查工作，提高调查效率和质量。南方CASS作为一款专业的调查软件系统，为用户提供了全方位的调查解决方案，帮助用户实现调查目标，获取准确的调查数据。

南方CASSE 部分功能简易介绍

一 绘制地形图

展图（绘图处理）---展野外测量点号---选择文件---绘图（连线：指令为PL;闭合时为C）---选择右方工具栏---选择地物地貌（例如水系设施---湖泊池塘）

二 面积的计算

展图（绘图处理）---展野外测量点号---连面积的外围线（即是把所需要计算的点连接围成的闭合图形）---工程应用---查询实体面积（计算表面积）---选中目标（边线）---单机鼠标右键确定。

三 土方量的计算

展图（绘图处理）---展野外测量点号---连接所需计算范围的外围线---工程应用---DTM法土方量计算---根据坐标文件---选择文件---输入场地平均高程---确定（回车）。

四 等高线的绘制

展图（绘图处理）---展野高程点---等高线---建立DTM模型---选择文件---绘制等高线---输入等高距---删除三角网

软件安装步骤

一 安装CAD（以2004版本为例）

打开AUTOCAD 2004 简体中文版的安装文件，双击应用程序安装---安装好之后继续安装这个应用程序---打开2004注册机文件---双击鼠标把该项导入注册表---复制文件---把复制文件黏贴到系统盘的CAD文件下，覆盖。

二 以南方CASSE7.1的安装与破解为例

打开解压包---选择南方CASSE7.1---选中程序

安装---南方CASSE7.1破

解---选择BIN文件---复制BIN文件夹下面的所有文件---寻找系统盘的

CASSE7.1的安装文件（BIN文件）---把复制内容黏贴到该文件下，全部覆盖。

一般来说，下面三种方法均可以计算两期土方：

1、两断面线间土方计算

2、DTM法两期土方计算

3、方格网土方计算（cehui8站长推荐）

三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量：点击等高线，选建立DTM或图面DTM完善

点击建立DTM后会显示：

选由图面高程点生成，确定。

此时要注意左下角显示的文字，点击回车键即可。把区域的边界线选中后，就会自动形成三角网，如图所示：

三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：

选中后就会显示下图：

注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深0.5m）后回车，方量就会在左下角有显示。方量计算完成。

方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：

然后就会自动跳出一个窗口，如图所示：

先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。

窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。回车后，又会显示高程（0.00），这是后，就需要输入你所用鼠标点击的高程点。水深要有负号，当然，正的水深就不需要加号了，直接输入就好。

最后会显示的是输入点号（1），这一步，只要直接回车就可以了。就这样把工作区域的点全部踩完。

重新打开CASS成图软件，点击绘图处理的站高程点如下图：

就会弹出一个窗口，如下图：

找到刚才保存好的采点文件，并打开它，此时，左下角会显示标记高程点的距离（米）：输入2，2米的意思就是点与点之间的距离(直接回车也可)。回车后就会显示出水深点，然后到原图把图纸范围用带基点复制过来，用多段线闭合，点击工程运用中的方格网法计算，如下图：
