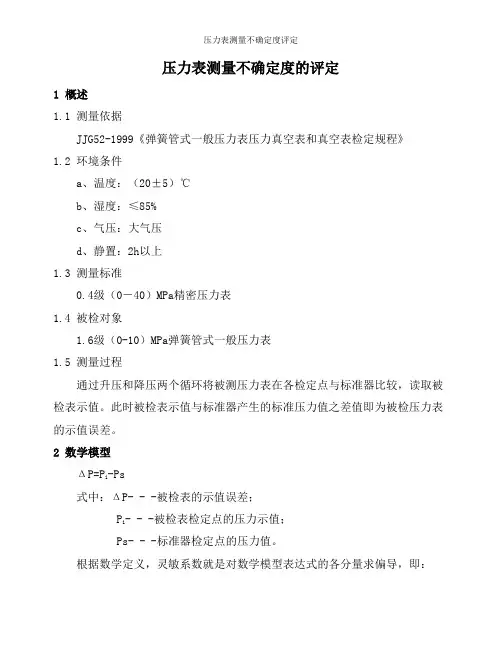

压力表测量不确定度的评定

1 概述

1.1 测量依据

JJG52-1999《弹簧管式一般压力表压力真空表和真空表检定规程》

1.2 环境条件

a、温度：（20±5）℃

b、湿度：≤85%

c、气压：大气压

d、静置：2h以上

1.3 测量标准

0.4级（0－40）MPa精密压力表

1.4 被检对象

1.6级（0-10）MPa弹簧管式一般压力表

1.5 测量过程

通过升压和降压两个循环将被测压力表在各检定点与标准器比较，读取被检表示值。此时被检表示值与标准器产生的标准压力值之差值即为被检压力表的示值误差。

2 数学模型

ΔP=Pi-Ps

式中：ΔP- - -被检表的示值误差；

Pi- - -被检表检定点的压力示值；

Ps- - -标准器检定点的压力值。

根据数学定义，灵敏系数就是对数学模型表达式的各分量求偏导，即： 压力表测量不确定度评定

1iixfc

则: 1ipiPPc 1spsPPc

3 各分量的相对标准不确定度的分析计算

3.1 被检表示值相对标准不确定度分量

（1）重复性的影响

取一只1.5级，（0－10)MPa，最小分度值为0.2 MPa的弹簧管式一般压力表，对该表进行全量程的检定，选取示值误差最大点8MPa，在该点重复测量10次，以该点的测量重复性来估算其相对标准不确定度。如表1所示：

表1 测量重复性一览表

次数 Pi (MPa) vi (MPa) vi2 (MPa)2

1 8.00 -0.008 64×10-6

2 8.00 -0.008 64×10-6

3 8.00 -0.008 64×10-6

4 8.00 -0.008 64×10-6

5 8.04 0.032 1024×10-6

6 8.00 -0.008 64×10-6

7 8.00 -0.008 64×10-6

8 8.00 -0.008 64×10-6

一般工作压力表测量不确定度评定

工作压力表是工业生产中常用的一种测量工具，其主要功能是测量管道或设备的内部压力。在使用工作压力表进行测量时，需要关注其测量的不确定度，以确保测量结果的精度和可靠性。本文将介绍一般工作压力表测量不确定度评定的方法和注意事项。

一、工作压力表的分类

根据工作原理和使用场合的不同，工作压力表可以分为多种类型，例如机械式压力表、电子式压力表、数字式压力表等。每种类型的工作压力表都有其特点和适用范围，选择合适的工作压力表对于测量结果的准确性和可靠性都很重要。

二、测量不确定度评定的方法

测量不确定度评定是指通过一定的方法和流程，对测量结果的误差和不确定度进行分析和评估。在使用工作压力表进行测量时，其测量结果的不确定度与多种因素有关，例如测量仪器的精度和灵敏度、测量环境的温度和湿度、测量操作者的技能水平等。因此，在对工作压力表的测量不确定度进行评定时，需要考虑以下几点：

1.确定测量范围

测量范围是指可以测量的压力范围。确定测量范围后，可以选择合适的工作压力表进行测量，并将其测量范围内的测量不确定度作为评定标准。

2.检查工作压力表的准确度

在使用工作压力表进行测量前，需要对其准确度进行检查。这可以通过比较工作压力表的测量结果与标准压力表的测量结果来确定。

3.测量结果的可重复性

在进行工作压力表测量时，需要对其测量结果的可重复性进行评定。这可以通过对同一物体进行多次测量并比较结果来确定。如果多次测量结果变化较小，则说明其测量结果的可重复性较好。

4.评估不确定度

在确定了工作压力表测量范围、准确度和可重复性后，可以对其测量不确定度进行评估。不确定度的评估可以采用上限法、标准偏差法等多种方法。

5.制定控制措施 在对工作压力表的测量不确定度进行评定后，根据评定结果制定相应的控制措施，以确保测量结果的精度和可靠性。对于测量不确定度较大的情况，可以通过技术改进或调整测量环境等方式进行改进。

一般工作压力表测量不确定度评定

一般工作压力表是一种用来测量流体压力的仪器，在工业生产中有着广泛的应用。在使用工作压力表进行测量时，需要评定其测量结果的不确定度，以确保所得到的数据准确可靠。不确定度评定是指对于测量结果的不确定性进行评估和表达的过程，是保证测量结果可靠性的重要环节。

一般工作压力表的不确定度评定涉及多个因素，包括压力表的精度等级、校准的过程、环境条件等。需要确保所使用的工作压力表具有一定的精度等级，通常通过国家相关法规规定的标准进行认证。对于工作压力表进行校准是非常重要的，只有经过准确的校准过程，才能得到可靠的测量结果。校准的过程需要进行多次测量，以评定工作压力表的测量偏差，进而确定其不确定度。环境条件也会影响工作压力表的测量结果，比如温度、湿度等因素都需要进行考虑和评定。

1. 确定测量要求：首先需要明确要测量的压力范围和精度要求，以确定不确定度评定的标准。

2. 校准工作压力表：通过使用已经经过校准的标准压力表进行比对，对工作压力表进行校准，以确定其测量偏差及精度等级。

3. 确定不确定度组成因素：评定工作压力表的不确定度需要考虑多个因素，包括校准的不确定度、重复性不确定度、环境条件等因素，对这些因素进行综合评定。

4. 计算不确定度：根据所得到的各项不确定度组成因素，通过相应的计算方法进行综合评定，得到工作压力表测量结果的不确定度。

5. 表达不确定度：将评定得到的测量结果不确定度用适当的方式表达出来，比如通过误差限、置信区间等方法进行说明，以便后续使用和参考。

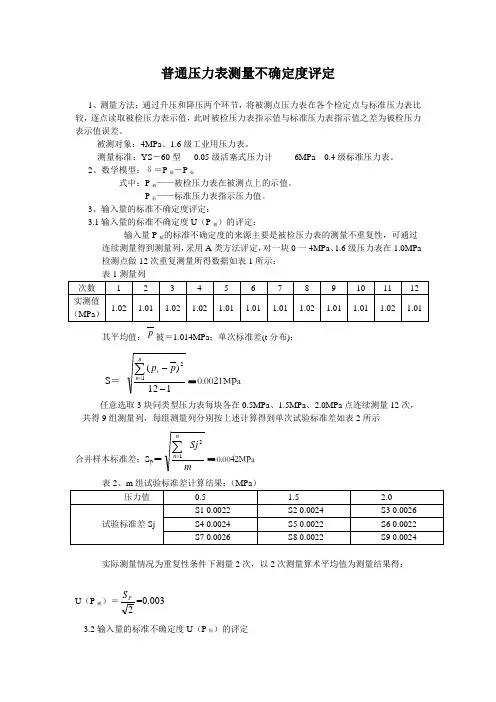

普通压力表测量不确定度评定

1、测量方法：通过升压和降压两个环节，将被测点压力表在各个检定点与标准压力表比较，逐点读取被检压力表示值，此时被检压力表指示值与标准压力表指示值之差为被检压力表示值误差。

被测对象：4MPa、1.6级工业用压力表。

测量标准：YS－60型 0.05级活塞式压力计 6MPa 0.4级标准压力表。

2、数学模型：δ＝P被－P标

式中：P被——被检压力表在被测点上的示值。

P标——标准压力表指示压力值。

3、输入量的标准不确定度评定：

3.1输入量的标准不确定度U（P被）的评定：

输入量P被的标准不确定度的来源主要是被检压力表的测量不重复性，可通过连续测量得到测量列，采用A类方法评定，对一块0一4MPa、1.6级压力表在1.0MPa检测点做12次重复测量所得数据如表1所示：

表1测量列

次数 1 2 3 4 5 6 7 8 9 10 11

12

实测值（MPa） 1.02 1.01 1.02 1.02

1.01 1.01 1.01 1.02 1.01 1.01 1.02 1.01

其平均值：p被＝1.014MPa；单次标准差(t分布)；

S＝ 112)(21ppnni＝0.0021MPa

任意选取3块同类型压力表每块各在0.5MPa、1.5MPa、2.0MPa点连续测量12次，共得9组测量列，每组测量列分别按上述计算得到单次试验标准差如表2所示

合并样本标准差：SP＝mSjnn21＝0.0042MPa

表2、m组试验标准差计算结果：（MPa）

压力值 0.5 1.5 2.0

试验标准差Sj S1 0.0022 S2 0.0024 S3 0.0026

S4 0.0024 S5 0.0022 S6 0.0022

S7 0.0026 S8 0.0022 S9 0.0024
