围堰

不同河流、不同河段的围堰设计图

一、适用于河道宽的围堰设计

围堰与堤线平行布置，围堰双向挡水，围堰上下游采用编织袋袋装土围堰；对于单向挡水的围堰，挡水测采用编织袋袋装土围堰，外层设置防渗彩条布/防渗土工膜，围堰均利用开挖料填筑。工程完工后，围堰应全部清除。高程单位为米，其余尺寸均为毫米,回填土部分，应分层夯填，每层厚20～30cm，压实度为达到设计要求。

围堰设计图（一），适用于河道宽，双向挡水

围堰设计图（二），适用于河道宽，双向挡水

围堰设计图（三），适用于河道宽，双向挡水，基础为淤泥

围堰设计图（四），适用于河道宽，双向挡水，基础为淤泥，挡水水深深 粘土心墙袋装土袋装土4.0-0.51:0.21:0.2换填砂碎石厚1m换填砂碎石厚1m1:11:11:11:1-0.851:11:0.5土工膜盐场控制运行最高潮水位3.50

围堰设计图（五），适用于河道宽，单向挡水，挡水水深深

围堰设计图（六），适用于河道宽，单向挡水，挡水水深深

围堰设计图（七），适用于河道宽，单向挡水，挡水水深深

围堰设计图（八），挡水水深不高

围堰设计（八）：适合主体工程基本不跨年度施工，在一个枯水期内可以完成，护岸基础均沿河滩或河岸呈线性布置，可直接在河道侧堆填纵向围堰挡水，并利用束窄河床导流。围堰填筑可利用护岸开挖土方，分段实施，每段30~50m，逐段完成施工。工程完工后，围堰应全部清除。高程单位为米，其余尺寸均为毫米。

二、适用于河道窄的围堰设计

围堰与堤线平行布置，外围先打一排钢板桩，插入基础，钢板桩内侧利用开挖土砌筑围堰，顶宽1.5m，内侧边坡1:1.5，待水下水工建筑物砌筑达围堰顶高程以上，即可进行回填，回填后进行堤身上部的砌筑施工，汛期利用已建堤身挡水。工程完工后，围堰应全部清除。高程单位为m，其余尺寸均为mm,回填土部分，应分层夯填，每层厚20～30cm，压实度为达到设计要求。

围堰设计图（一），适用于河道狭窄，施工期水深深

详解围堰施工的六种方法

范本1:

详解围堰施工的六种方法

围堰施工是一种常见的工程施工方法，用于在建造、水利工程等领域中进行水面封堵、水流控制等操作。以下将详细介绍围堰施工的六种常用方法。

一、块状围堰法

块状围堰法是最常见的一种方法，通过堆放砖块、石块等材料构建围堰，然后使用渗漏防止材料封堵水流，以达到控制水流的目的。此方法操作简单、成本较低，但密封性较差，不适合于水流较大的场景。

二、挡土围堰法

挡土围堰法借助土石方材料来构建围堰，通过选择合适的土石方材料和挖掘坑槽来形成围堰，阻挡水流。这种方法适合于中小规模的水流控制，但需要注意挖掘坑槽的技术和土石方材料的选择，以确保围堰的稳固性和密封性。

三、阻水拱围堰法阻水拱围堰法利用弧形构造物来形成拱形结构，以达到反抗水流压力的目的。这种方法适合于水流较大的场景，能够有效地控制水流，但需要设计和施工人员具备一定的专业知识和经验，以保证拱形结构的稳定性。

四、混凝土槽围堰法

混凝土槽围堰法通过混凝土构筑物来形成围堰，具有较好的密封性能。此方法适合于大规模的水流控制，如船闸建设等工程项目。需要注意的是，混凝土槽的设计和施工需要严格遵循相关的规范和标准，以确保围堰的稳固性和耐久性。

五、挡坝围堰法

挡坝围堰法利用水面上方的固定物体（如钢板、混凝土板等）来形成围堰，达到水流控制的目的。这种方法适合于需频繁开放和关闭水闸的场景，操作简便，但需要注意固定物体的选择和施工，以确保围堰的密封性和稳定性。

六、沉箱围堰法

沉箱围堰法是一种先进的施工方法，通过在水底沉放箱形结构，达到围堰的效果。此方法适合于大规模的水体封闭、拦截工程，如海底隧道施工等。需要注意的是，沉箱的设计和施工需要精确计算和施工技术，以确保围堰的稳定性和安全性。

附件：1. 块状围堰施工示意图

2. 挡土围堰施工图示

3. 阻水拱围堰施工流程图

4. 混凝土槽围堰施工规范

5. 挡坝围堰施工案例分析

法律名词及注释：

1. 《水利工程施工安全技术规程》：水利工程施工过程中需要遵守的安全技术规范。

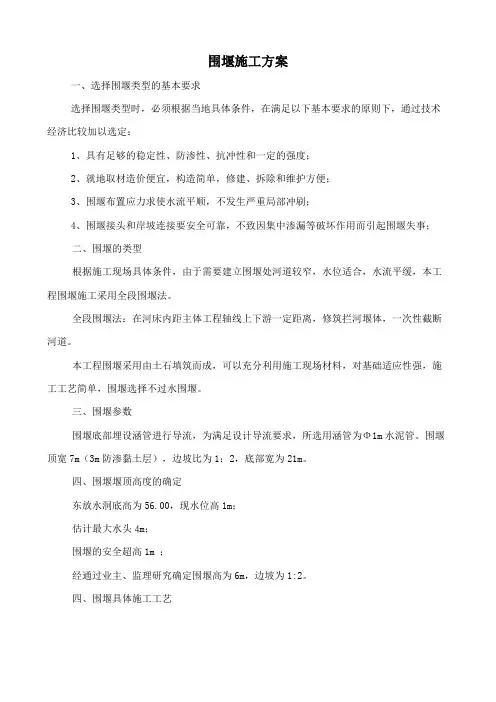

围堰施工方案

一、选择围堰类型的基本要求

选择围堰类型时，必须根据当地具体条件，在满足以下基本要求的原则下，通过技术经济比较加以选定：

1、具有足够的稳定性、防渗性、抗冲性和一定的强度；

2、就地取材造价便宜，构造简单，修建、拆除和维护方便；

3、围堰布置应力求使水流平顺，不发生严重局部冲刷；

4、围堰接头和岸坡连接要安全可靠，不致因集中渗漏等破坏作用而引起围堰失事；

二、围堰的类型

根据施工现场具体条件，由于需要建立围堰处河道较窄，水位适合，水流平缓，本工程围堰施工采用全段围堰法。

全段围堰法：在河床内距主体工程轴线上下游一定距离，修筑拦河堰体，一次性截断河道。

本工程围堰采用由土石填筑而成，可以充分利用施工现场材料，对基础适应性强，施工工艺简单，围堰选择不过水围堰。

三、围堰参数

围堰底部埋设涵管进行导流，为满足设计导流要求，所选用涵管为Φ1m水泥管。围堰顶宽7m（3m防渗黏土层），边坡比为1：2，底部宽为21m。

四、围堰堰顶高度的确定

东放水洞底高为56.00，现水位高1m；

估计最大水头4m；

围堰的安全超高1m ；

经通过业主、监理研究确定围堰高为6m，边坡为1:2。

四、围堰具体施工工艺

黏土围堰施工横剖面图 单位：米

（一）步骤

涵管铺设 土石方填筑 压实 封堵 清淤 黏土填筑 压实

当水库水进行排水，水位降至东放水洞底约1m位置时，开始进行涵管铺设。涵管管径为Ф1m水泥管，单管长度为2m。

（二）具体施工

埋设涵管进行双排埋设，单排长为30m，单根长2m，由15根组成。采用吊车及人工配合形式进行涵管安设。

采用机械进占法戗堤，用自卸车运来抛投料，以端进法抛投（从龙口一端向另一端下料）进占戗堤，逐渐束窄龙口，直至全部拦断。

每铺50cm厚度进行碾压，碾压机械为振动碾（有涵管部位第一层100cm～120cm铺土厚度进行压实），填筑按1：2坡比逐层上升至堰顶高度时，进行边坡修坡。

贵州省天柱县三十里水景长廊PPP防洪工程

围 堰 施 工 方 案

编制:

审核：

审批：

贵州省天柱县三十里水景长廊防洪工程项目部

二0一七年十一月

施工组织设计（施工方案）报审表

工程名称：天柱县三十里水景长廊PPP防洪工程

致： 贵州省黔东南州水建监理有限责任公司 （监理单位）

我方已完成了 临时围堰工程施工组织设计（施工方案）的编制，并经公司技术负责人批准，请予以审查。

附：临时围堰工程施工方案

承包单位（章）：

项目负责人：

日 期：

项目经理/项目负责人审查意见：

项目经理/项目负责人：

日 期：

总监理工程师审核意见：

项目监理机构：

总监理工程师：

日 期：

天柱县三十里水景长廊帮洞半岛三标段

临时围堰工程施工方案

程序 签 名 职 称 日 期

编制 专业负责人

审

核 项目技术负责人

公司

技术部门

公司

质量部门

公司

安全部门

批准 公司总工

龙元建设集团股份有限公司
