螺杆泵与叶轮泵哪个好?这是一个常见的问题。螺杆泵和叶轮泵都是非常常见的工业设备，它们都有不同的用途和优缺点。下面，我们从不同的角度来比较螺杆泵和叶轮泵。

首先，从流量角度比较。螺杆泵与叶轮泵的流量都是受到其转速的控制，但是相对而言，叶轮泵的流量更大。因此，如果需要大流量的泵，首选叶轮泵。但是，如果需要高压泵的话，螺杆泵则更为适合。

其次，从使用范围来比较。叶轮泵在高速低压的情况下使用效果较好，在输送轻质液体时应用更加广泛。而螺杆泵则不同，由于其结构紧凑且耐用，能够输送高浓度、高黏度的液体以及卫生级液体，因此，它在食品、医药等行业中的应用更为广泛。

从使用安全的角度来比较。螺杆泵的密封性更好，泵被包裹在一个封闭的壳体中，从而更加安全。叶轮泵则需要采用外部密封，因此在维护时更加困难。

综上所述，螺杆泵与叶轮泵哪个好并没有定论。在实际应用中，我们需要结合具体的使用情况和需求来选择合适的泵。

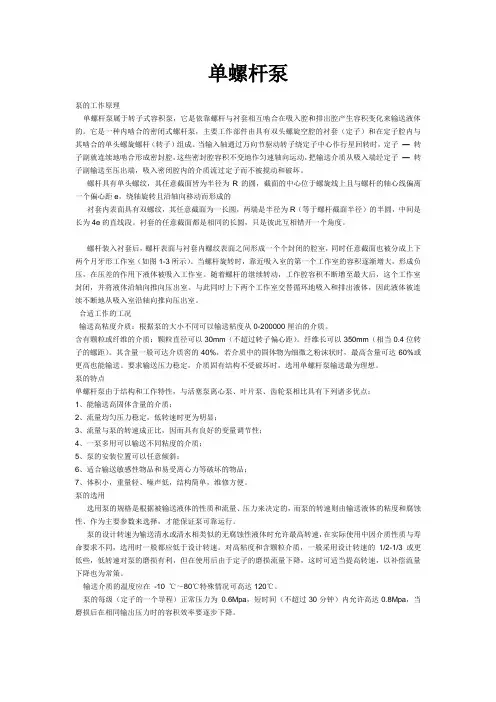

单螺杆泵

泵的工作原理

单螺杆泵属于转子式容积泵，它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。它是一种内啮合的密闭式螺杆泵，主要工作部件由具有双头螺旋空腔的衬套（定子）和在定子腔内与其啮合的单头螺旋螺杆（转子）组成。当输入轴通过万向节驱动转子绕定子中心作行星回转时，定子 — 转子副就连续地啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，把输送介质从吸入端经定子 — 转子副输送至压出端，吸入密闭腔内的介质流过定子而不被搅动和破坏。

螺杆具有单头螺纹，其任意截面皆为半径为R的圆，截面的中心位于螺旋线上且与螺杆的轴心线偏离一个偏心距e，绕轴旋转且沿轴向移动而形成的

衬套内表面具有双螺纹，其任意截面为一长圆，两端是半径为R（等于螺杆截面半径）的半圆，中间是长为4e的直线段。衬套的任意截面都是相同的长圆，只是彼此互相错开一个角度。

螺杆装入衬套后，螺杆表面与衬套内螺纹表面之间形成一个个封闭的腔室，同时任意截面也被分成上下两个月牙形工作室（如图1-3所示）。当螺杆旋转时，靠近吸入室的第一个工作室的容积逐渐增大，形成负压，在压差的作用下液体被吸入工作室。随着螺杆的继续转动，工作腔容积不断增至最大后，这个工作室封闭，并将液体沿轴向推向压出室。与此同时上下两个工作室交替循环地吸入和排出液体，因此液体被连续不断地从吸入室沿轴向推向压出室。

合适工作的工况

输送高粘度介质：根据泵的大小不同可以输送粘度从0-200000厘泊的介质。

含有颗粒或纤维的介质：颗粒直径可以30mm（不超过转子偏心距）。纤维长可以350mm（相当0.4位转子的螺距）。其含量一般可达介质窖的40%，若介质中的固体物为细微之粉沫状时，最高含量可达60%或更高也能输送。要求输送压力稳定，介质固有结构不受破坏时，选用单螺杆泵输送最为理想。

泵的特点

单螺杆泵由于结构和工作特性，与活塞泵离心泵、叶片泵、齿轮泵相比具有下列诸多优点：

螺杆泵型号意义及工作原理

摘要：螺杆泵是一种广泛应用于工业领域的离心泵。通过改变螺杆泵的型号可以调整其工作性能，达到不同的流量和扬程要求。本文将介绍螺杆泵型号的意义，以及螺杆泵的工作原理。

一、螺杆泵型号的意义

螺杆泵的型号通常由一串数字和字母组成，每个数字和字母都代表了该泵的特定参数。以下是常见的螺杆泵型号意义的解析：

1. 序列号：用于区分不同的螺杆泵型号，每个螺杆泵都有唯一的序列号。

2. 流量参数：通常以数字表示，代表了螺杆泵每分钟输送的液体体积。较大的流量参数意味着螺杆泵具有更大的输送能力。

3. 扬程参数：也是以数字表示，代表了螺杆泵输送液体时所需要的压力。较大的扬程参数意味着螺杆泵能够输送液体到更远的距离。

4. 叶片材质：有些螺杆泵型号中可能包含字母，代表了泵的叶片材质。叶片材质的选择会影响泵的使用寿命和适应性。 通过了解螺杆泵型号的意义，用户可以根据自己的需求选择适合的螺杆泵型号，以满足特定工作条件下的流量和扬程要求。

二、螺杆泵的工作原理

螺杆泵是一种离心泵，其工作原理基于螺杆轴推动液体并通过离心力将其输送到出口。

1. 主要构件

螺杆泵主要由以下几个构件组成：

- 螺杆：螺杆是螺杆泵的核心部件，由一个或多个螺杆轴组成。螺杆轴通常以螺旋形状设计，具有高强度和耐磨性。

- 泵体：泵体是螺杆泵的外壳，通常由铸铁或不锈钢制成。泵体内部有一个或多个螺杆腔，液体通过泵体从进口流入螺杆腔。

- 泵头：泵头是连接泵体和出口管道的部件，它也可以根据需要调整管道的角度和位置。

- 出口：出口是离心泵输出液体的地方，通常连接到管道系统。

2. 工作过程 螺杆泵的工作过程分为吸入和排出两个阶段：

- 吸入阶段：当泵启动时，液体从进口流入泵体内的螺杆腔。随着螺杆旋转，液体被推入螺杆腔的较小一端。

- 排出阶段：随着螺杆的继续旋转，推进的液体被逐渐推向螺杆腔的较大一端。在此过程中，离心力将液体推向出口管道。

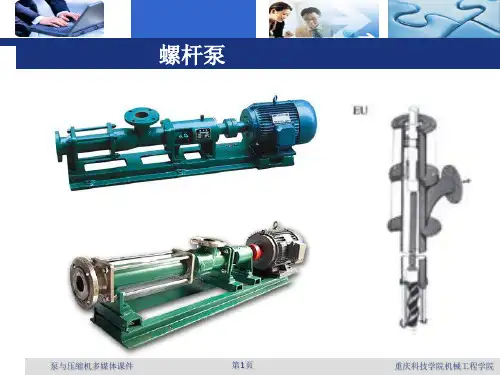

螺杆泵的分类、区别和优缺点分析 1 螺杆泵分为单螺杆泵、双螺杆泵、三螺杆泵等。下面佰诺泵阀分别从结构、特点、性能参数、应用场合四个方面来简单地阐述这三种螺杆泵之间的区别以及各自的优缺点等等。 一、单螺杆泵 结构： 单头阳螺旋转子在特殊的双头阴螺旋定子内偏心地转动（定子是柔软的），能沿泵中心线来回摆动，与定子始终保持啮合。 特点: 1、可输送含固体颗粒的液体； 2、几乎可用于任何粘度的流体，尤其适用于高粘性和非牛顿流体； 3、工作温度受定子材料限制。 性能参数： 流量可达150m3/h，压力可达20MPa 应用场合： 用于糖蜜、果肉、淀粉糊、巧克力浆、油漆、柏油、石腊、润滑脂、泥浆、粘土、陶土等。 二、双螺杆泵 结构： 有两根同样大小的螺杆轴，一根为主动轴，一根为从动轴，通过齿轮传动达到同步旋转。 特点： 1、螺杆与泵体，以及螺杆之间保持0.05~0.15mm间隙，磨损小，寿命长 2、填料箱只受吸入压力作用泄漏量少 3、与三螺杆泵相比，对杂质不敏感

性能参数： 压力一般约为1.4MPa，对于粘性液最大为7MPa，粘度不高的液体可达3MPa，流量一般为6~600m3/h，最大1600m3/h；液体粘度不得大于1500mm2/s。 应用场合： 用于润滑油、润滑脂、原油、柏油、燃料油及其他高粘性油。 三、三螺杆泵 结构：由一根主动螺杆和两根与之相啮合的从动螺杆所构成。 特点： 1、主动螺杆直接驱动从动螺杆，无需齿轮传动，结构简单； 2、泵体本身即作为螺杆的轴承，无需再安装径向轴承； 3、螺杆不承受弯曲载荷，可以制得很长，因此可获得高压力； 4、不宜输送含600m以上固体杂质的液体； 5、可高速运转，是一种小的大流量泵，容积效率高； 6、填料箱仅与吸入压力相通，泄漏量少。 性能参数： 压力可达70 MPa，流量可达2000m3/h。适用粘度为5~250 mm2/s的介质。 应用场合： 适宜于输送润滑油、重油、轻油及原油等。也可用于甘油及粘胶等高粘性药液的输送。 以上就是单螺杆泵、双螺杆泵、三螺杆泵之间结构特点、性能参数以及应用场合之间的区别，用户可以根据介质特点、参数要求以及实际场合来选择合适的螺杆泵。
