天线增益的计算公式

天线增益G的计算公式主要有以下几种：

1. 对于定向天线，其增益计算公式为G=10Lg(P2/P1)，其中P1和P2分别为换用被测天线前后的接收功率。

2. 对于一般天线，其增益可用下式估算：G（dBi）=10Lg{32000/（2θ3dB,E×2θ3dB,H）}，式中，2θ3dB,E与2θ3dB,H分别为天线在两个主平面上的波瓣宽度；32000 是统计出来的经验数据。

3. 对于抛物面天线，其增益可用下式近似计算：G（dBi）=10Lg{×（D/λ0）2}，式中，D 为抛物面直径；λ0为中心工作波长； 是统计出来的经验数据。

4. 对于直立全向天线，其增益有近似计算式 G（dBi）=10Lg{2L/λ0}，式中，L 为天线长度；λ0 为中心工作波长。

5. 增益通常用分贝表示。即：G=10lgPino/Pin，其中Pino为无耗理想点源天线的输入功率，Pin为天线的输入功率。

6. G=η4πS/λ2=10lg（η（πD/λ）²），其中S-天线口径面积（平方米）；λ-工作波长（米）；D-抛物面口径（即面口直径）（米）；η-天线效率。

需要注意的是，上述计算公式并不一定适用于所有情况，且公式的使用取决于天线的具体类型。在使用公式计算天线增益时，还需要注意公式的适用范围和限制。

合集下载

天线波长计算公式

天线波长计算公式

天线波长计算公式

1、如：5GHz wifi天线长度计算

波长λ = (3 * 100 000 000) / 5GHz

波长λ = 0.06米

一般使用1/4波长的普通导线，即用导线长度约为1.5厘米

2、如：2.4GHz wifi天线长度计算

波长λ = (3 * 100 000 000) / 2.4GHz

波长λ = 0.125米

一般使用1/4波长的普通导线，即用导线长度约为3.125厘米

3、915MHz天线长度计算

波长λ = (3 * 100 000 000) / 915MHz

波长λ = 0.3279米

一般使用1/4波长的普通导线，即用导线长度约为8.2厘米

4、868MHz天线长度计算

波长λ = (3 * 100 000 000) / 868MHz

波长λ = 0.3456米

一般使用1/4波长的普通导线，即用导线长度约为8.64厘米

5、433MHz天线长度计算

波长λ = (3 * 100 000 000) / 433MHz

波长λ = 0.6928米

一般使用1/4波长的普通导线，即用导线长度约为17.32厘米

6、315MHz天线长度计算

波长λ = (3 * 100 000 000) / 315MHz

波长λ = 0.9523米

一般使用1/4波长的普通导线，即用导线长度约为23.81厘米

天线增益计算

天线增益计算

卫星通信中

的喇叭天线

、抛物面天

线等面天线

都可以按照

此公式计算

。根据天线

理论，无论

对于发射天

线还是接收

天线都是适

用的。式中，A为

天线口面面

积（m2），

λ为工作波

长（m），

λ=3×

108/f(Hz)

η为天线效

率，因为电功率与电磁波形式的功率通过天线进行相互转换时，总要有一些损失。现代卡塞格伦天线的η可达0.75

（f=4GHz）

、0.65

（f=6GHz）

采用较高的

工作频率，

可使用尺寸

较小的天线

而获得同样

大的增益。

矩形微带天线的馈电点的位置z和馈线的宽度的计算公式

矩形微带天线的馈电点的位置z和馈线的宽度的计算公式

矩形微带天线的馈电点的位置z和馈线的宽度的计算公式

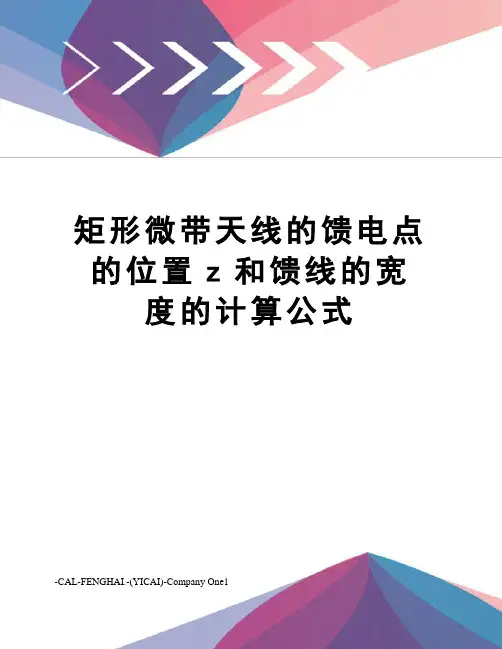

-CAL-FENGHAI.-(YICAI)-Company One1 求矩形微带天线的在侧馈（微带线馈电）情况下，馈电点的位置z和馈线的宽度的计算公式。

求矩形微带天线的在侧馈（微带线馈电）情况下，馈电点的位置z和馈线的宽度的计算公式。

假设此微带贴片天线将与50欧姆的微带线链接。

急需相关公式，非常感谢高手赐教！

已知：矩形贴片天线

辐射边沿可以看作用微带传输线连接起来的辐射槽,如图12 - 17 所示,单个辐射槽的辐射电导为

W≤λ0

W>λ0

单个辐射槽的辐射电纳为

式中

W微带贴片天线介质hr地WL22022090120WGW00ekLBZ01/21201112122/0.2640.30.4120.258/0.8erreeehZWhWWhLhWhk0=2π/λ0是自由空间的波数,Z0是宽度W的微带特性阻抗,εe是有效介电常数, ΔL是边沿电容引起的边沿延伸。由下图可看出,边沿电场盖住了微带边沿,等效为贴片的电长度增加。

YinY0LLhG+jBG+jB????

为了计算天线的辐射阻抗,天线可以等效为槽阻抗和传输线级联。输入导纳为

式中Ys为式（12 - 17）给出的辐射槽导纳,β=2πεe/λ0微带线内传播常数。谐振时, L+ΔL=λg/2=λ0/2εe, 式(12 - 19)仅剩两个电导,即

Yin=2G

微带天线的工作频率与结构参数的关系为

W不是很关键,通常按照下式确定:

000tan(2)tan(2)sinssYjYLLYYYYjYLL02(2)ecfLL1/20221rcWf

天线增益的计算

天线增益的计算

天线增益的计算

增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。它定量地描述一个天线把输入功率集中辐射的程度。增益显然与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。

可以这样来理解增益的物理含义 ------ 为在一定的距离上的某点处产生一定大小的信号，如果用理想的无方向性点源作为发射天线，需要 100W 的输入功率，而用增益为 G = 13 dB = 20 的某定向天线作为发射天线时，输入功率只需 100

/ 20 = 5W 。换言之，某天线的增益，就其最大辐射方向上的辐射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。

半波对称振子的增益为 G=2.15dBi。4 个半波对称振子沿垂线上下排列，构成一个垂直四元阵，其增益约为 G=8.15dBi( dBi 这个单位表示比较对象是各向均匀辐射的理想点源 )。

如果以半波对称振子作比较对象，其增益的单位是 dBd 。

半波对称振子的增益为 G=0dBd （因为是自己跟自己比，比值为 1 ，取对数得零值。）垂直四元阵，其增益约为 G=8.15 – 2.15=6dBd 。

天线增益的若干计算公式

1）天线主瓣宽度越窄，增益越高。对于一般天线，可用下式估算其增益：

G（dBi）=10Lg{32000/（2θ3dB,E×2θ3dB,H）}

式中， 2θ3dB,E与2θ3dB,H分别为天线在两个主平面上的波瓣宽度；

32000 是统计出来的经验数据。

2）对于抛物面天线，可用下式近似计算其增益：

G（dBi）=10Lg{4.5×（D/λ0）2}

式中， D 为抛物面直径；

λ0为中心工作波长；

4.5 是统计出来的经验数据。

3）对于直立全向天线，有近似计算式
