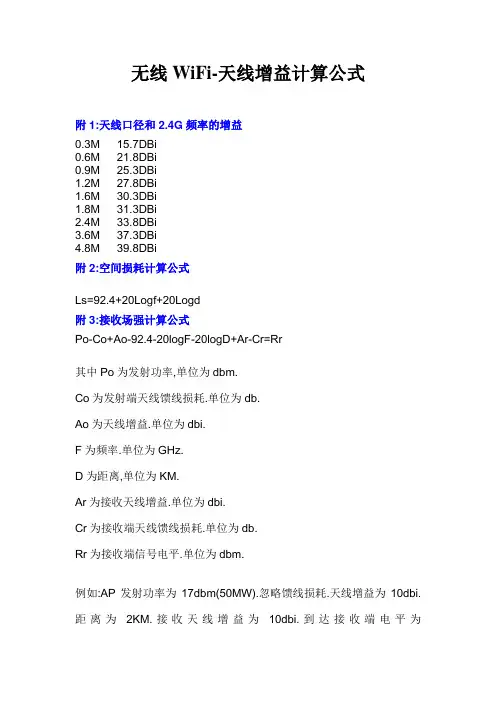

2.4Gwifi天线增益计算公式

无线WiFi-天线增益计算公式

附1:天线口径和2.4G频率的增益

0.3M 15.7DBi

0.6M 21.8DBi

0.9M 25.3DBi

1.2M 27.8DBi

1.6M 30.3DBi

1.8M 31.3DBi

2.4M 33.8DBi

3.6M 37.3DBi

4.8M 39.8DBi

附2:空间损耗计算公式

Ls=92.4+20Logf+20Logd

附3:接收场强计算公式

Po-Co+Ao-92.4-20logF-20logD+Ar-Cr=Rr

其中Po为发射功率,单位为dbm.

Co为发射端天线馈线损耗.单位为db.

Ao为天线增益.单位为dbi.

F为频率.单位为GHz.

D为距离,单位为KM.

Ar为接收天线增益.单位为dbi.

Cr为接收端天线馈线损耗.单位为db.

Rr为接收端信号电平.单位为dbm.

例如:AP发射功率为17dbm(50MW).忽略馈线损耗.天线增益为10dbi.距离为2KM.接收天线增益为10dbi.到达接收端电平为17+10-92.4-7.6-6+10=-69dbm

附4: 802.11b 接收灵敏度

22 Mbps (PBCC): -80dBm

11 Mbps (CCK): -84dBm

5.5 Mbps (CCK): -87dBm

2 Mbps (DQPSK): -90dBm

1 Mbps (DBPSK): -92dBm

(典型的测试环境：包错误率PER < 8% 包大小： 1024 测试温度：25ºC + 5ºC)

附5: 802.11g 接收灵敏度

54Mbps (OFDM) -66 dBm

8Mbps (OFDM) -64 dBm

36Mbps (OFDM) -70 dBm

24Mbps (OFDM) -72 dBm

天线增益的计算公式

骆驼 发表于 2008-01-09 02:34 | 来源： | 阅读 2,179 views

天线增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。它定量地描述一个天线把输入功率集中辐射的程度。增益显然与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。

可以这样来理解增益的物理含义 ------ 为在一定的距离上的某点处产生一定大小的信号，如果用理想的无方向性点源作为发射天线，需要 100W 的输入功率，而用增益为 G = 13 dB = 20 的某定向天线作为发射天线时，输入功率只需 100

/ 20 = 5W 。换言之，某天线的增益，就其最大辐射方向上的辐射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。

半波对称振子的增益为 G=2.15dBi。4 个半波对称振子沿垂线上下排列，构成一个垂直四元阵，其增益约为 G=8.15dBi( dBi 这个单位表示比较对象是各向均匀辐射的理想点源 )。

如果以半波对称振子作比较对象，其增益的单位是 dBd 。

半波对称振子的增益为 G=0dBd （因为是自己跟自己比，比值为 1 ，取对数得零值。）垂直四元阵，其增益约为 G=8.15 – 2.15=6dBd 。

天线增益的若干计算公式

1）天线主瓣宽度越窄，增益越高。对于一般天线，可用下式估算其增益：

G（dBi）=10Lg{32000/（2θ3dB,E×2θ3dB,H）}

式中， 2θ3dB,E与2θ3dB,H分别为天线在两个主平面上的波瓣宽度；

32000 是统计出来的经验数据。

2）对于抛物面天线，可用下式近似计算其增益：

G（dBi）=10Lg{4.5×（D/λ0）2}

式中， D 为抛物面直径；

λ0为中心工作波长；

4.5 是统计出来的经验数据。

3）对于直立全向天线，有近似计算式

1 / 3

天线增益的计算公式

骆驼发表于2008-01-09 02:34 |

|阅读2,179 views

天线增益是指：

在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。它定量地描述一个天线把输入功率集中辐射的程度。增益显然与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。

可以这样来理解增益的物理含义------为在一定的距离上的某点处产生一定大小的信号，如果用理想的无方向性点源作为发射天线，需要100W的输入功率，而用增益为G = 13 dB = 20的某定向天线作为发射天线时，输入功率只需100/20=5W。换言之，某天线的增益，就其最大辐射方向上的辐射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。

半波对称振子的增益为G=

2.15dBi。4个半波对称振子沿垂线上下排列，构成一个垂直四元阵，其增益约为G=

8.15dBi(dBi这个单位表示比较对象是各向均匀辐射的理想点源)。

如果以半波对称振子作比较对象，其增益的单位是dBd。

半波对称振子的增益为G=0dBd（因为是自己跟自己比，比值为1，取对数得零值。）垂直四元阵，其增益约为G=

8.15–

2.15=6dBd。

天线增益的若干计算公式

1）天线主瓣宽度越窄，增益越高。对于一般天线，可用下式估算其增益：

2 / 3

G（dBi）=10Lg{32000/（2θ3dB,E×2θ3dB,H）}

式中，2θ3dB,E与2θ3dB,H分别为天线在两个主平面上的波瓣宽度；32000是统计出来的经验数据。

2）对于抛物面天线，可用下式近似计算其增益：

G（dBi）=10Lg{

4.5×（D/λ0）2}

式中，D为抛物面直径；

λ0为中心工作波长；

4.5是统计出来的经验数据。

3）对于直立全向天线，有近似计算式

G（dBi）=10Lg{2L/λ0}

式中，L为天线xx；

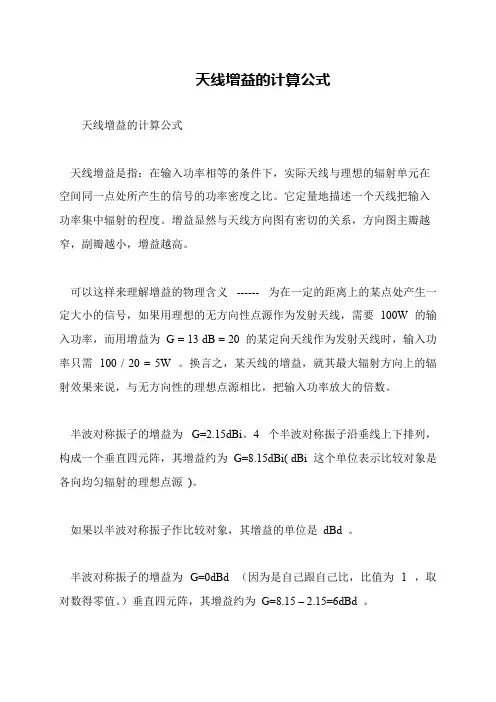

天线增益的计算公式

天线增益的计算公式 

 天线增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在

空间同一点处所产生的信号的功率密度之比。它定量地描述一个天线把输入

功率集中辐射的程度。增益显然与天线方向图有密切的关系，方向图主瓣越

窄，副瓣越小，增益越高。 

 可以这样来理解增益的物理含义 ------ 为在一定的距离上的某点处产生一

定大小的信号，如果用理想的无方向性点源作为发射天线，需要 100W 的输

入功率，而用增益为 G = 13 dB = 20 的某定向天线作为发射天线时，输入功

率只需 100 / 20 = 5W 。换言之，某天线的增益，就其最大辐射方向上的辐

射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。 

 半波对称振子的增益为 G=2.15dBi。4 个半波对称振子沿垂线上下排列，

构成一个垂直四元阵，其增益约为 G=8.15dBi( dBi 这个单位表示比较对象是

各向均匀辐射的理想点源 )。 

 如果以半波对称振子作比较对象，其增益的单位是 dBd 。

 半波对称振子的增益为 G=0dBd （因为是自己跟自己比，比值为 1 ，取

对数得零值。）垂直四元阵，其增益约为 G=8.15 – 2.15=6dBd 。
