第四章
1、在模拟乘法器上接入调制信号VΩmcosΩt和载波信号Vcmcosωct后将产生(A)
A)ωc±Ω B)2ωc±Ω C)2ωc D)频谱分量
2、利用非线性器件相乘作用来实现频率变换其有用项为( B )
A.一次方项 B。二次方项 C.高次方项 D.全部项
3.某超外差接收机的中频fI=465kHz,输入信号载频fc=810kHz,则本振信号频率为( C )
A.2085kHz B.1740kHz C.1275kHz D.1075kHz
4.混频电路又称变频电路,在变频过程中以下正确叙述是 ( C )
A.信号的频谱结构改变 B.信号的调制类型改变 C.信号的载频改变
5.以下几种混频器电路中,输出信号频谱最纯净的是 ( C )
A.二极管混频器 B.三极管混频器 C.模拟乘法器混频器
6、混频器的作用是改变调幅波的载波频率为固定中频。 (√ )
7、模拟乘法器是非线性器件,因此不能实现频谱的线性搬移。 ( × )
8、超外差接收机中,中频频率为465KHZ,当接收信号载频为 535kHz 时,本振频率为1000KHz。
9、非线性系统的主要特点是输出信号中除包含输入信号频率外,还会产生( 新的频率成分 )。
10.振幅调制与解调、混频、频率调制与解调等电路是通信系统的基本组成电路。它们的共同特点是将输入信号进行 频率变换 ,以获得具有所需 新频率分量 的输出信号,因此,这些电路都属于 频谱 搬移电路。
11.混频器按所用非线性器件的不同,可分为 二极管混频器 、 三极管混频器
和场效应管混频器 等。
12、某非线性器件的伏安特性为i=a1u+a3u3。试问该器件能否实现相乘作用?
第六章
1、电容三点式与电感三点式振荡器相比,其主要优点是 ( B )
A 电路简单且易起振 B 输出波形好
C 改变频率不影响反馈系数 D 工作频率比较低
2、反馈式正弦波振荡器的平衡条件是( A )
A、AF=1,φA+φF = 2n B、AF>1,φA+φF = 2n
C、AF<1,φA+φF = 2n D、AF=1,φA+φF = n
3、晶体管正弦波振荡器产生自激振荡的相位条件是 φA+φF = 2n ,振幅条件是 |AF|>1 。
4、反馈式正弦波振荡器的起振条件为( B )
A、|AF|=1, φA+φF= 2n B、|AF| >1, φA+φF = 2n
C、|AF|>1, φA+φF ≠2n D、|AF| =1, φA+φF ≠2n
5、振荡器与放大器的主要区别之一是:放大器的输出信号与输入信号频率相同,而振荡器一般不需要输入信号。( √ )
6、正弦波振荡器中正反馈网络的作用是 ( A )
A保证产生自激振荡的相位条件
B提高放大器的放大倍数,使输出信号足够大
C产生单一频率的正弦波
7、电容三点式LC正弦波振荡器与电感三点式LC正弦波振荡器比较,优点是( B )
A.电路组成简单 B.输出波形好 C.容易调节振荡频率 D. 频率稳定度高
8、如图所示电路,以下说法正确的是 ( C )
A该电路由于放大器不能正常工作,不能产生正弦波振荡
B该电路由于无选频网络,不能产生正弦波振荡
C该电路由于不满足相位平衡条件,不能产生正弦波振荡
D该电路满足相位平衡条件,可能产生正弦波振荡
9、为提高振荡频率的稳定度,高频正弦波振荡器一般选用 ( B ) A.LC正弦波振荡器 B.晶体振荡器 C.RC正弦波振荡器
习 题

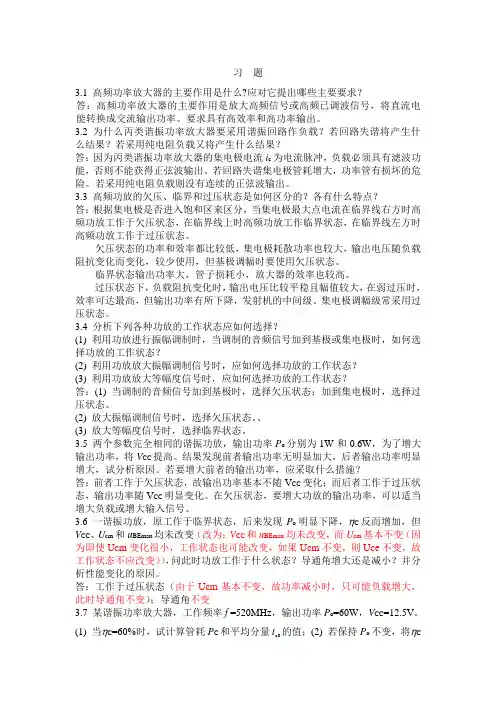

3.1 高频功率放大器的主要作用是什么?应对它提出哪些主要要求?
答:高频功率放大器的主要作用是放大高频信号或高频已调波信号,将直流电能转换成交流输出功率。要求具有高效率和高功率输出。
3.2 为什么丙类谐振功率放大器要采用谐振回路作负载?若回路失谐将产生什么结果?若采用纯电阻负载又将产生什么结果?
答:因为丙类谐振功率放大器的集电极电流ic为电流脉冲,负载必须具有滤波功能,否则不能获得正弦波输出。若回路失谐集电极管耗增大,功率管有损坏的危险。若采用纯电阻负载则没有连续的正弦波输出。
3.3 高频功放的欠压、临界和过压状态是如何区分的?各有什么特点?
答:根据集电极是否进入饱和区来区分,当集电极最大点电流在临界线右方时高频功放工作于欠压状态,在临界线上时高频功放工作临界状态,在临界线左方时高频功放工作于过压状态。
欠压状态的功率和效率都比较低,集电极耗散功率也较大,输出电压随负载阻抗变化而变化,较少使用,但基极调幅时要使用欠压状态。
临界状态输出功率大,管子损耗小,放大器的效率也较高。
过压状态下,负载阻抗变化时,输出电压比较平稳且幅值较大,在弱过压时,效率可达最高,但输出功率有所下降,发射机的中间级、集电极调幅级常采用过压状态。
3.4 分析下列各种功放的工作状态应如何选择?
(1) 利用功放进行振幅调制时,当调制的音频信号加到基极或集电极时,如何选择功放的工作状态?
(2) 利用功放放大振幅调制信号时,应如何选择功放的工作状态?
(3) 利用功放放大等幅度信号时,应如何选择功放的工作状态?
答:(1) 当调制的音频信号加到基极时,选择欠压状态;加到集电极时,选择过压状态。
(2) 放大振幅调制信号时,选择欠压状态。、
(3) 放大等幅度信号时,选择临界状态。
3.5 两个参数完全相同的谐振功放,输出功率Po分别为1W和0.6W,为了增大输出功率,将VCC提高。结果发现前者输出功率无明显加大,后者输出功率明显增大,试分析原因。若要增大前者的输出功率,应采取什么措施?
高频电子线路(胡宴如 耿苏燕 主编)
习题解答
目 录
第2章 小信号选频放大器 1
第3章 谐振功率放大器 4
第4章 正弦波振荡器 10
第5章 振幅调制、振幅解调与混频电路 22
第6章 角度调制与解调电路 38
第7章 反馈控制电路 49
第2章 小信号选频放大器
2.1 已知并联谐振回路的求该并联回路的谐振频率、谐振电阻及通频带。
[解]
2.2 并联谐振回路如图P2.2所示,已知:信号源内阻负载电阻求该回路的谐振频率、谐振电阻、通频带。
[解]
2.3 已知并联谐振回路的求回路的L和Q以及时电压衰减倍数。如将通频带加宽为300 kHz,应在回路两端并接一个多大的电阻?
[解]
当时
而
由于所以可得
2.4 并联回路如图P2.4所示,已知: 。试求该并联回路考虑到影响后的通频带及等效谐振电阻。
[解]
2.5 并联回路如图P2.5所示,试求并联回路2-3两端的谐振电阻。已知:(a)、、,等效损耗电阻,;(b) 、,、。
[解]
2.6 并联谐振回路如图P2.6所示。已知:,,,,,匝比,,试求谐振回路有载谐振电阻、有载品质因数和回路通频带。
[解] 将图P2.6等效为图P2.6(s),图中
2.7 单调谐放大器如图2.2.4(a)所示。已知放大器的中心频率,回路线圈电感,,匝数匝,匝,匝,,晶体管的参数为:、、、。试求该大器的谐振电压增益、通频带及回路外接电容C。
[解]
2.8 单调谐放大器如图2.2.4(a)所示。中心频率,晶体管工作点电流,回路电感,,匝比,,、,,试求该放大器的谐振电压增益及通频带。
[解]
第3章 谐振功率放大器
3.1 谐振功率放大器电路如图3.1.1所示,晶体管的理想化转移特性如图P3.1所示。已知:,,回路调谐在输入信号频率上,试在转移特性上画出输入电压和集电极电流波形,并求出电流导通角及、、的大小。
[解] 由可作出它的波形如图P3.1(2)所示。
