浅谈变电站二次设备布置
- 格式:docx
- 大小:21.39 KB
- 文档页数:4
瞄国囡瞄口囫园日面2U|U丽N丽U.LJ咖。

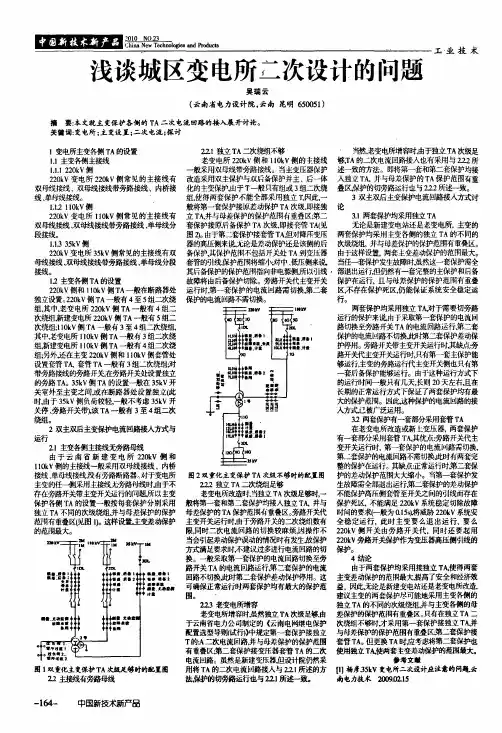

a酬咄浅谈城区变电所二次设计的问题吴瑞云(云南省电力设计院,云南昆明650051)摘要:本文就主变保护各侧的TA二次电流回路的接入展开讨论。
关键词:变电所;主变设置;二次电流;探讨1变电所主变符侧TA的设置1.1主变各侧主接线1.1.1220k V侧220kV变电所220kV侧常见的主接线有双母线接线、双母线接线带旁路接线、内桥接线、qt-t蛾接线。
1.12110kV侧220kV变电所110kV侧常见的主接线有双母线接线、双母线接线带旁路接线、单母线分段接线。
1.1.335kV侧220kV变电所35kV侧常见的主接线有双母线接线、双母线接线带旁路接线、单母线分段接线。
12主变各侧TA的设置220kV侧和l10kV侧TA一般在断路器处独立设置。
220kV侧TA一般有4至5组二次绕组,其中,老变电所220kV侧T A一般有4组二次绕组新建变电所220kV侧TA一般有5组二次绕组;110kV侧TA一般有3至4组二次绕组,其中老变电所110kV侧TA一般有3组二次绕组渐建变电所110kV侧TA一般有4组二次绕组:另外.还在主变220kV侧和110kV侧套管处设置套管T九套管TA一般有3组二次绕组对带旁路接线的旁路开_关’在旁路开关处设置独立的旁路T A。
35kV侧TA的设置一般在35kV开关室外至主变之间威在断路器处没置独立(J比时,由于35kV侧负倚较轻,一般不考虑35kV开关停、旁路开关带k该TA一般有3至4组二次绕组。
2双主双后主变保护电流回路接人方式与运行2l主变各侧主接线无旁路母线由于云南省新建变电所220kV侧和l10kV侧的主接线一般采用双母线接线、内桥接线、单母线接线,没有旁路断路器。
对于变电所主变的任—侧采用主接线尤旁路母线时’由于不存在旁路开关带主变开关运行的问题所以主变保护各侧T A的设置一般按每套保护分别采用独立T A不同的次级绕组'并与母差保护的保护范嗣有重叠区阻图1)。

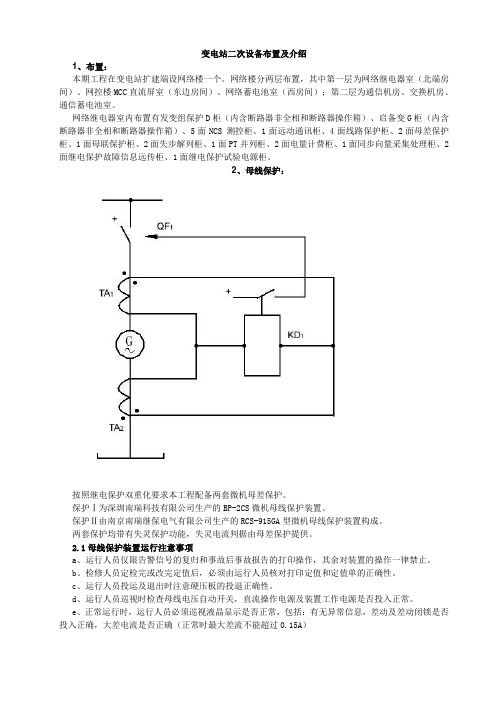

变电站二次设备布置及介绍1、布置:本期工程在变电站扩建端设网络楼一个。
网络楼分两层布置,其中第一层为网络继电器室(北端房间)、网控楼MCC直流屏室(东边房间)、网络蓄电池室(西房间);第二层为通信机房、交换机房、通信蓄电池室。
网络继电器室内布置有发变组保护D柜(内含断路器非全相和断路器操作箱)、启备变G柜(内含断路器非全相和断路器操作箱)、5面NCS 测控柜、1面远动通讯柜、4面线路保护柜、2面母差保护柜、1面母联保护柜、2面失步解列柜、1面PT并列柜、2面电量计费柜、1面同步向量采集处理柜、2面继电保护故障信息远传柜、1面继电保护试验电源柜。
2、母线保护:按照继电保护双重化要求本工程配备两套微机母差保护。
保护Ⅰ为深圳南瑞科技有限公司生产的BP-2CS微机母线保护装置。
保护Ⅱ由南京南瑞继保电气有限公司生产的RCS-915GA型微机母线保护装置构成。
两套保护均带有失灵保护功能,失灵电流判据由母差保护提供。
2.1母线保护装置运行注意事项a、运行人员仅限告警信号的复归和事故后事故报告的打印操作,其余对装置的操作一律禁止。
b、检修人员定检完或改完定值后,必须由运行人员核对打印定值和定值单的正确性。
c、运行人员投运及退出时注意硬压板的投退正确性。
d、运行人员巡视时检查母线电压自动开关,直流操作电源及装置工作电源是否投入正常。
e、正常运行时,运行人员必须巡视液晶显示是否正常,包括:有无异常信息,差动及差动闭锁是否投入正确,大差电流是否正确(正常时最大差流不能超过0.15A)f、当根据运行方式需要退出母差时,应先退出出口压板再退出控制电源,最后退出装置电源。
投入时相反。
G、刀闸位置信号与一次设备的运行方式相对应。
2.2 BP-2CS 微机母线保护:BP-2CS 微机母线保护装置有母线差动保护、断路器失灵保护、母联失灵保护、母联死区保护、CT 断线判别功能及PT 断线判别功能。
一、母线差动保护启动:①差动保护使用大差比率差动元件作为区内故障判别元件;使用小差比率差动元件作为故障母线选择元件。
浅谈变电站二次设备的运行维护与管理电力变电站作为电力系统的重要组成部分,承担着电能传输、分配、转换、控制等多项任务,其中二次设备是变电站的核心部分之一。
在运行过程中,二次设备维护与管理是至关重要的,本文将围绕这一话题展开讨论。
一、二次设备概述二次设备是指变电站中负责保护、控制、测量、计算和通信等任务的设备,包括保护设备、继电保护装置、测量计量装置、通信装置等。
二次设备是电力系统运行的重要部分,保证了电力系统的安全、稳定、可靠运行。
二、运行维护二次设备的运行维护是变电站日常运行中的核心工作,对保证电网安全运行至关重要。
运行维护的内容包括设备的巡检、检修、故障排除、运行记录的填写等。
1、设备巡检设备巡检是维护设备的最基本工作,通过巡检发现可能存在的问题,及时进行处理,避免设备故障影响电力系统的安全运行。
巡检内容包括设备的清洁、紧固、连接等情况以及观测设备的运行状况等。
设备检修是确保设备长期稳定运行的关键环节。
检修内容包括设备的大修、中修和小修。
其中,大修是指对设备的完全拆卸、清洁、更换老化部件以及重新调整等工作,通常在设备运行时间到达规定年限时进行;中修是对设备进行定期的部分维护,以确保设备的正常运行;小修是日常维护中的常规工作,主要是对设备进行保养,如更换润滑油、清洁设备表面等。
3、故障排除故障排除是保证设备正常运行的重要环节,一旦发现设备出现故障,要及时采取措施进行排除,避免电网发生意外事故。
故障排除涉及到各种设备的维修和更换。
在实践中,应尽可能细致地记录故障处理的整个过程,以便在日后更好地防范类似故障的发生。
4、运行记录的填写运行记录的填写是保障设备运行维护质量的另一重要方法。
通过填写运行记录,可以及时掌握设备的运行状况、维护情况以及可能存在的问题,对日后的设备维护和管理具有重要意义。
三、管理除了运行维护,二次设备的管理也是非常重要的。
二次设备的管理包括设备的维修、保养、备件管理、安全管理等方面。
变电站二次设计方案分析引言:变电站是电力系统中重要的组成部分,主要用于电能的变压、分配与变换。
随着电力系统的发展,变电站不仅需要满足电能的可靠供应,还需要具备智能化、自动化和安全性能等特点。
本文将对变电站的二次设计方案进行分析,包括设备布置、系统配置、保护与控制等方面,以期实现变电站的高效、安全、可靠运行。
一、设备布置方案变电站的设备布置是变电站二次设计的重要一环。
合理的设备布置有利于减少线路过长、耗损大的问题,提高能效和设备的可靠性。
在设备布置方案中,需要考虑以下几个方面:1.设备之间的距离和位置:根据变电站所处的地理环境和条件,合理确定设备之间的距离和相对位置。
设备之间的距离不宜过近,以便进行维护和检修工作;同时,设备之间的位置也应考虑到通风、防火等安全因素。
2.输电线路的布置:变电站通常与输电线路相连,因此需要合理安排输电线路的布置。
要尽量减少线路的长度和损耗,并确保线路的安全可靠运行。
3.设备的安装方式:根据变电站的实际情况选择合适的设备安装方式,包括室内、室外和组合式等。
在选择安装方式时,需要考虑到设备的功率、容量和周围环境等因素。
二、系统配置方案变电站的二次系统配置方案是指将各个二次设备有机地组合在一起,形成一个完整的二次系统。
系统配置方案需要考虑到以下几个方面:1.设备的类型和数量:根据变电站的负荷需求和运行要求,选择合适的设备类型和数量。
例如,根据变电站的负荷情况选择变压器的容量和数量,根据运行要求选择自动化装置和保护设备的型号和数量等。
2.设备的连接方式:在系统配置方案中,需要确定设备之间的连接方式,包括串联和并联等。
合理的设备连接方式有利于提高系统的可靠性和安全性。
3.电能质量问题:在系统配置方案中,需要考虑电能质量问题,如电压的稳定性、谐波干扰和短时供电中断等。
可以通过增加滤波器、稳压器和备用电源等措施来改善电能质量。
三、保护与控制方案保护与控制方案是变电站二次设计中非常重要的一部分,它涉及到变电站的安全运行和设备的保护。
智能变电站二次设备集成方案综述智能变电站是智能电网建筑的重要环节,按照国家对电网公司的编制等一系列智能变电站的技术规定,可以对变电站合并单元和智能终端、保护装置和测试控制等方面进行分析,对二次方进行整合;也可以优先采用故障录波方式进行研究,解决动态和报文工作;还可以通过一定整合对智能变电站进行分析,控制好测控装置,配合二次系统相关设备,对变电站进行一定维护和管理。
1 二次设备集成工程概况国家电网公司海北500kV智能化变电站远期10回归线,安装2组主变压器,每组主要变压器压侧各装设有2组低压电抗器,500kV设2个继电器小室。
按照远期分段可以分为两侧设置,主变可以设置一个小的电器小室,主要控制设置通信室,分为计算机室和控制室两种。
二次设备配置主要是变电站全站的三层结构网络站控制,网络层面主要可以采用100M以太网进行控制,然后采用统一标准进行通信规定。
每一个系统之间都要实现非常完全的操作,保护好这种方式,计量上要采用网络方式进行计算,二次设备主要是互感器和合并单元布置保护方式,还要利用智能化终端设置方式,测控装置独立进行配置,配置断路器可以设计气体密度,使用避雷器和对主变压器色谱进行检测装置。
2 互感器选择方式随着光纤技术和光电子学原理的研究和发展,各种光学原理和电子互感器快速发展,和常规的电磁式互感器相互比较,可以对电子互感器进行诠释,对体积非常小的绝缘体结构进行简单的设置,和企业设置要进行相互结合。
电子数字量要进行二次网络化输出,如果没有二次输出会导致危险,不能切断高压和测量一定范围,要对常规电流和电压进行相互比较,对实际运行的电子式要进行相互的需要完善,合理解决好问题,如果出现问题会直接影响到变电站的可靠性运行。
经过对运行智能变电站分析,可以很好地对互感器进行分析,电子采集器故障要对电子故障进行类型的比例调整,还要对电子互感器进行分析,同时还要对电子互感器存在问题进行振动分析,电磁兼容问题要进行精度分析,对无源的电子式互感器要能够进行相互作用分析,对噪声和问题要进行可靠性分析。
第1篇一、前言变电站二次设备是变电站的重要组成部分,其功能是实现对变电站一次设备的监控、保护和控制。
二次设备施工质量直接影响到变电站的安全、稳定运行。
为确保施工质量,提高施工效率,特制定本施工方案。
二、工程概况1. 工程名称:XX变电站二次设备施工2. 工程地点:XX市XX区XX变电站3. 工程规模:新建变电站,占地XX亩,总建筑面积XX平方米4. 工程内容:二次设备安装、调试及验收5. 工程期限:自开工之日起,XX个月内完成三、施工准备1. 组织准备(1)成立施工组织机构,明确各部门职责。
(2)制定施工方案,明确施工流程、质量要求、安全措施等。
(3)组织施工人员培训,提高施工技能和安全意识。
2. 技术准备(1)熟悉二次设备技术资料,了解设备性能、参数及施工要求。
(2)审查施工图纸,确保施工符合设计要求。
(3)编制施工方案,明确施工步骤、技术要求及质量标准。
3. 材料准备(1)核实设备、材料清单,确保设备、材料质量符合要求。
(2)提前采购设备、材料,确保施工进度。
(3)做好设备、材料的验收、保管工作。
4. 施工设备准备(1)检查施工设备,确保设备性能良好。
(2)提前调试施工设备,确保设备运行正常。
(3)做好施工设备的维护保养工作。
四、施工流程1. 施工准备(1)施工场地平整,确保施工环境安全。
(2)搭建施工临时设施,如施工用临时道路、围栏等。
(3)组织施工人员进场,明确施工任务。
2. 设备安装(1)按照施工图纸,对设备进行定位、安装。
(2)安装过程中,注意设备间的距离、角度等要求。
(3)安装完成后,检查设备安装质量,确保设备运行正常。
3. 线路敷设(1)按照施工图纸,对线路进行敷设。
(2)线路敷设过程中,注意线路的弯曲、连接等要求。
(3)线路敷设完成后,检查线路质量,确保线路运行正常。
4. 调试与验收(1)对二次设备进行调试,确保设备运行正常。
(2)对施工质量进行验收,确保施工质量符合要求。
(3)验收合格后,办理设备移交手续。
关于变电站二次设备的优化布置随着电网的不断发展,在变电站二次设备的优化布置方面也提出了新的要求。
二次设备是指将变电站主变换器输出的电能,经过低压侧的电压和电流测量、继电器保护、遥测、遥信等测试,然后控制开关、断路器等高压设备操作进行电气保护的设备。
在变电站二次设备的设计中,优化布置是必不可少的环节,以保证变电站的安全性、稳定性等方面的要求。
一、二次设备的基本布置意义二次设备的布置应考虑变电站装置的类型、数量、工作方式,以及变电站建筑物的形状、位置、尺寸和布局方向等因素。
一般来说,二次设备的优化布置应该满足以下要求:1、合理布局。
二次设备应当根据其功能性质以及所处位置进行合理布局。
每一台设备应当被安排在装置室的固定位置,以便于维修、检修和更换设备。
2、减少找误动作。
二次设备的布置应避免过度拥挤,设备之间应尽可能地保持合适的间隔,从而减少由于“找误”造成的误操作。
3、优化操作空间。
在设备的优化布置过程中,还应考虑到设备操作员和检修人员的劳动条件和安全要求,尤其是在高压设备和控制室方面应具备较宽敞的操作空间。
二、二次设备的布置要点目前,二次设备装置通常采用的设计方法是根据所选的装置型号,进行多种方案的仿真分析,同时考虑到使用条件,最终进行方案优化。
因此,优化布置的设计工作主要包括以下几个方面:1、二次保护配置优化设计。
保护装置的配置主要包括装置数量、类型、选定方案等,保护装置的选择和数量应是根据被保护设备的性质、负荷情况、性能指标、操作方式、历史故障等情况而定。
因此,在进行优化布置设计时,应重点考虑在满足保护功能的前提下,如何优化落实保护配置方案,以保证设备运行的可靠性和工作效率。
2、二次设备联动控制优化设计。
为了便于操作和维护,二次设备联动控制应设计得非常设备化、轻松灵敏,最大限度地降低使用复杂性,提升操作的可靠性和安全性。
同时,由于二次设备联动控制涉及到操作系统、人机交互界面等方面,还需要考虑用户体验、人性化、可持续性的问题,以使操作更加方便和舒适,提高工作效率及质量。
浅析移动变电站的二次设备配置及布置方式摘要:跟随时代的发展,我国电网的工程建设也取得了质的飞越,然而因为自然天气、电路维护、地区偏远等各方面原因,使各类应急供电的设备发展络绎不绝,在此前景之下,可移动的车载变电站则引起了人们的强烈反响,移动变电站具有其便于移动的优势。
供电设备过大则不利于移动,达不到紧急供电的目的,所以需要人们通过二次设备缩小变电站的尺寸,从而更好的满足应急供电的需求,而其尺寸更改的重要前提就是更改二次设备的紧急供电的设备配置,例如采用目前较为先进的双列布置、模块化装配等方法,来有效的控制移动变电站的大小尺寸,增加其用于紧急供电的灵活与机动性。
关键词:移动变电站;二次设备配置;设备布置就目前我国移动变电站的发展来看,常见的变电车分为高压变电与中压配电车两种,由高压组合电器与主变压器组合的移动变电站称为高压变电车,车内设有中压开关柜、二次设备以及其他供电设备的移动变电车称为中压配电车。
移动变电站的诞生可以很好的解决事故地区长时间停电的问题,但是现有的中压配电车车内通常有数量众多的屏柜,用来连接和安装二次设备以及二次设备附件等,这导致了中压配电车庞大的体积,不如高压变电车灵活,不利于运输。
1.移动变电站的发展历程及重要作用1.1移动变电站的发展历程跟随时代的发展与变迁,采用先进设计与制造的车载移动变电站在北美及欧洲国家的供电系统中得到了大力的重视以及广泛使用,其发展迅速的阶段时在20世纪90年代的中后期,在当时可以耐高温的绝缘材料成为移动式变电站系统化建设的主要材料,是推动移动式变电站向大容量高电压发展方向的中坚力量。
以北美地区举例来说,近年来电力应用的不断发展,电网可运行的车载移动式变电站电容量通常为35-55MV•A(‘兆伏安’电力计算单位),输出电力等级则可以是69-138KV(‘伏特’电力计量单位),这可以和城市电网中的常规二次变电站的电压与容量高度相媲美。
同时,利用先进的GIS技术与降低绝缘水平技术,由专业厂家进行制作最高电压等级可以达到220KV(‘伏特’电力计量单位),而电力容量则可以达到75MV•A(‘兆伏安’电力计算单位),在当前欧美国家当中,车载式可移动电力变电站已经成为一种装备技术完善、使用便捷、变动性强以及适用于任何地区的电力供电设备,是一种发展迅速并且正在走向成熟的全新的供电模式。
浅谈变电站二次设备等电位接地网的布设方案摘要:针对当电力系统发生接地故障或遭遇雷击时,大电流会在主接地网内产生电压差,该电压差将对二次电缆产生干扰并影响二次设备的正常运行,布设二次设备等电位接地网能有效预防主接地网的不平衡电压引入到二次系统当中,进而引起二次设备损坏及误动情况的发生。
本文详细介绍了发电厂和变电站二次设备等电位接地网各组成部分的具体布设方法。
关键词:变电站;二次设备;等电位接地;地网敷设为了保证设备和人身的安全,必须尽量减少短路故障时地网的电位升,这要求最大程度的降低接地电阻值。
然而,与此对立的一个矛盾是随着电网的扩大系统单相短路电流也随着增大。
再加上近年新建的水电站和变电站都建在山上或其他土壤电阻率较高的地区。
因而接地阻值很难降低到标准要求的数值。
即使降低到标准要求值,也无法确保短路故障时二次回路不受干扰。
1二次等电位接地网的总体布置发电厂和变电站等电位接地网布设的位置应包括:中控室、继电保护室、机旁屏(含继电保护屏、自动控制屏、励磁屏、调速器电调屏、测量屏、故障录波屏等)、电流互感器(CT)和电压互感器(PT)端子箱、GIS汇控柜(开关站控制柜)。
其中,重点是继电保护所属屏柜,因其直接影响断路器出口操作回路。
等电位接地网采用截面积不小于100 mmz的专用铜排(缆),按屏柜方向布置。
屏柜内等电位接地网专用铜排至屏柜下的专用铜排(缆)采用截面不小于50 m耐的铜排(缆)可靠连接。
二次等电位网独立组网,但又与主接地网一点相连。
等电位接地网布设完毕后,必须与主接地网有一点连接。
若不与主接地网相连,等电位接地网接地电阻不能满足设计要求;若与主接地网多点相连,当主接地网电位不平衡时,不平衡电压也会被引入到等电位接地网中,从而对二次设备产生干扰。
2等电位接地网各部分的布设方式2.1二次屏柜内的接地方式二次屏柜内均应装设2根截面不小于100 mm2的接地铜排。
一根为主接地网铜排。
它直接与柜体焊接在一起,与电站主接地网相连。
220kV智能变电站不全停二次设备改造方案解析1. 引言1.1 背景介绍220kV智能变电站是电力系统中重要的组成部分,它起着能源传输和分配的关键作用。
随着电力系统的发展和智能化需求的增加,220kV智能变电站的建设和改造也变得尤为重要。
在现实应用中,很多220kV智能变电站存在二次设备不全、功能单一、智能化程度低等问题,影响了其运行效率和稳定性。
由于现有的220kV智能变电站二次设备较老旧或功能不完善,存在着对数据的采集不全、处理不及时等问题,导致运行管理不够高效。
为了解决这些问题,对220kV智能变电站进行二次设备的全面改造势在必行。
通过对现有设备进行深入分析和综合评估,制定合理的改造方案,提高设备的智能化水平和运行效率,进一步保障电力系统的安全稳定运行。
本文将对220kV智能变电站不全停二次设备改造方案进行全面解析,从设备现状分析、改造方案设计、改造实施步骤、技术难点分析和效果评估等方面展开探讨,为相关领域的研究和实践提供参考和借鉴。
1.2 问题概述当前,220kV智能变电站存在二次设备不全停的问题,这给变电站的正常运行和管理带来了严重的挑战。
二次设备是变电站的核心组成部分,直接关系到电网的安全稳定运行。
由于设备老化、技术落后等原因,二次设备存在着很多不足之处,不能完全满足变电站运行的需求。
迫切需要对220kV智能变电站的二次设备进行改造,以提升设备的性能和可靠性,确保变电站的正常运行。
问题概述部分的主要内容是对220kV智能变电站二次设备不全停的问题进行深入分析,揭示存在的原因和影响。
只有充分了解问题的本质,才能制定出科学有效的改造方案,从根本上解决问题。
在接下来的将对设备现状进行详细分析,设计具体的改造方案,并提出改造实施步骤、技术难点分析和效果评估等内容,从而全面系统地探讨220kV智能变电站二次设备改造方案的解析。
2. 正文2.1 设备现状分析现阶段,220kV智能变电站的二次设备存在以下问题和不足:部分设备老化严重,性能下降,存在安全隐患;设备之间的通信连接不稳定,导致数据传输不及时、不准确;部分设备缺乏远程监控及故障诊断功能,导致运维人员无法及时发现和处理问题;部分设备的智能控制功能有待提升,无法满足变电站自动化运行的需求。
变电站二次端子排变电站二次端子排是指变电站中用于将二次设备中的信号和功率信号进行引出和连接的设备。
它的作用是将从变电站中的各类测量装置、保护装置、控制装置等接收的信号进行集中,对这些信号进行分配、转换和提供给下一层级的控制器或装置使用。
二次端子排划分方式根据其用途、功能和接线方式的不同,变电站二次端子排可分为直通式、分岔式、组合式、干接点式、湿接式等多种类型。
其中,最为常见的是直通式和分岔式。
1. 直通式:直通式二次端子排是在其上方直接连接一些开关、步进马达或灯具等。
这种二次端子排的用途比较广泛,可以布置在各种位置以满足需求。
由于其布置灵活,因此在不同的工程项目中的应用几率较大。
2. 分岔式:分岔式二次端子排的组成形式和功能不同。
其主要应用于需要大量的信号传输的场合,且结构单元的布置应当遵循相对固定的要求。
分岔式端子排分为L及N2种,一般情况下按工程要求进行合理的选择、安装和接线。
性能优势及适用范围变电站二次端子排适用环境下的性能优势主要体现在以下几个方面:1. 可靠性高:二次端子排采用一定的隔离设计,每个接口独立地接线,采用良好的连结方式并保持整洁,可以极大程度的提升其可靠性和稳定性。
2. 故障率低:二次端子排的主要器件和部件均采用优质的材料制造,有很高的使用寿命和稳定性,故障率低,使用寿命长。
3. 准确性高:二次端子排所接收的来自测量、保护、控制等设备的信号均经过专业的放大、隔离、过滤等处理后才传输到下一层的控制器,能够确保信号的精度和准确性。
4. 可维护性好:二次端子排在设计和制造过程中考虑到了维护因素,因此可以快速地对故障进行排除,对线路进行维护。
应用范围:在现今的电网中,变电站二次端子排已广泛应用于各类电力系统、工业系统、通讯系统、建筑装配、家庭装修等领域。
其中,电力系统和工业系统中的应用最为常见,包括:变电站、厂房、矿井机械设备等。
变电站二次端子排是保障电力系统安全、稳定运行的重要组成部分,在日常实践中,需做好维护、保养和管理工作,强化其可靠性和稳定性,确保其运行效果和安全。
220kV智能变电站二次系统结构与设备配置摘要:220kv智能变电站二次系统的结构与设备配置直接关系到变电站的运作效率,要想变电站的高效运行就必须优化二次系统结构,升级设备配置,提高变电站的工作效率,所以文章就220kv智能变电站二次系统结构与设备配置进行分析探讨。
关键词:220kv智能变电站;二次系统;结构;设备配置科学技术的快速发展,使得人员对电力系统运行安全稳定性的需求越来越高。
电气运行调试工作是保证电力系统运行状态良好的重要组成部分,相关建设人员应在明确其运行调试现状的情况下,找出具体控制的方式方法。
1 220kV智能变电站二次系统相关概述随着社会经济的快速增长,人们对供电可靠性和安全性有了更高的要求。
而风力、太阳能等新能源电源的并网运行对电网系统稳定性造成了一定的影响。
智能电网能有效利用电力资源,提高供电可靠性,实现电网的可靠、安全、经济、高效、环境友好和使用安全的目标。
2011年起,作为智能电网的关键节点,智能变电站在全国范围内进入全面推广建设阶段,新建220kV变电站按《国家电网公司输变电工程通用设计―110(66)~750kV智能变电站部分》(2011年版)中“第五篇 220kV变电站通用设计技术导则”的技术方案。
与传统变电站相比,智能变电站最大特征体现在一次设备智能化、设备检修状态化和二次设备网络化,其中二次设备在采样方式和组网形式上都发生了重大的变化,随着电力技术的进步,越来越多的新技术应用到二次系统中2 220kV智能变电站二次系统的结构分析以S省某220kV变电站为例,智能变电站系统采用三层两网结构,三层即站控层、间隔层、过程层,两网即站控层网络和过程层网络。
站控层。
负责变电站的数据处理、集中监控和数据通信,由主机、操作员站、远动通信装置、保护故障信息子站和其他各种功能站构成,是全站监控、管理中心,并与远方监控/调度中心通信。
站控层网络采用百兆星形双网结构,冗余网络采用双网双工方式运行。
谈变电站预制式二次组合设备舱技术一、预制式二次组合设备舱1、2013年国网提出创新变电站工程建设模式,开展配送式智能变电站建设,大力推行“标准化设计、工厂化加工、装配式建设”,全面提升电网建设能力,我公司110KV草庙变电站提出采用预制仓式二次组合设备,再次重新招标设计建设预制舱式二次组合设备变电站,实现整套二次设备由厂家集成最大实现工厂化加工出厂前实验验收,减少了现场二次接线,减少了设计、施工、调试工作量,简化了今后的检修维护工作,缩短了建设周期。
根据2013年国网基建部关于标准制式智能变电站预制舱技术专项要求,我们参与110KV草庙配送式变电站预制舱体的设计研讨制作方案,分别对预制舱内体典型尺寸、舱体结构、材料和吊装方式、舱体内二次设备组屏方案、舱内辅助设施配置、舱内布线外部光电缆接口和外观要求做了细致的讨论,最后按照国网基建技术[2013]131号文件要求制定出草庙变电站预制舱体和二次组合设备的配置。
2、草庙变预制舱是南瑞集团中标的国家电网公司系统内智能变电站的试点项目工程,条件是要满足智能变电站中预制式组合二次设备的功能要求、安装要求和技术服务等内容。
预制舱在设计生产过程中充分考虑要满足用户需求,外形尺寸及配色按照国家电网公司统一要求,很好地将经济性、实用性及功能性融合在一起。
单个预制舱为一体式架构,可实现整体移动、运输。
3、舱门布置:在舱体一侧端部开设单开门作为设备通道;同时在设备就位之后可作为消防通道使用,在舱体的对角方向设计一个工作门作为工作人员出入并形成消防通道;消防检修门使用防雨、防锈的消防锁,外部使用钥匙,内部可无障碍撞开。
两门大小一致,开门净空间为宽900mm高2300mm。
舱体底座:底座主体材料统一采用H型钢、角钢、钢板及其他结构件(如活动吊耳等),按部件焊接组合为整体底座;上部敷设钢板、焊接;舱体底部需与土建设计及一次设备配合,预留线缆出入口;在底框上焊接20号热轧槽钢作为舱内机柜固定基础。
浅谈变电站二次设备布置
1 前言:
变电站二次设备包括对一次设备进行控制、测量、保护以及对一、二次设备的正常、异常或事故等工况提供信号显示或报警的设备。
二次设备一般是由独立的功能件或具有较强的完整功能的装置按预定的逻辑组装成功能屏柜。
另外,二次设备还包括与一次设备构成一体的反映其工况、状态、量值,并可对其控制、操作的辅助设备。
如电流互感器(TA)、电压互感器(TV)的二次绕组以及断路器、隔离开关的操作机构等等。
以上这些设备安装在不同的位置,再按有关逻辑要求进行互联,就能完成特定的功能,保障一次设备的正常和可靠运行,减小电气设备故障损害。
尽管不同的二次设备布置方式在相同的逻辑下其功能原则上相同,但其布置是否合理对工程的造价、运行管理影响较大。
2 二次设备布置的原则
2.1 二次设备的电气屏柜一般布置在主控制室内。
需要由人经常监视、操作的屏柜,如控制屏、直流电源屏等最好都布置在主环上(第一排)[1]。
2.2 控制屏原则上按电压等级分别排列在一起,要做到模拟母线清晰连贯。
2.3 其它保护屏、自动装置屏原则上按电压等级分别排列在主环后布置,但应保证小母线的布置连贯。
2.4 当后期工程有较多的预留屏位时,应考虑后期扩建时不会造成施工及运行困难。
2.5 与一次设备构成一体的二次设备,一般都是由一次设计人员根据方案的优劣来布置一次设备,也就确定了该二次设备的布置。
在不影响一次设备的功能和运行的情况下,一、二次设计人员应相互协调确定一次设备的布置,以期达到对一次设备的保护范围最大,或减少二次回路的负载及压降,使二次回路接线无迂回往复,连线最短最清晰的目的。
例如10kV母线TV布置在该母线段的中间,由左右两路干线分别向两边出线柜的计量设备供电,将会使二次计量电压的压降减小。
3 二次设备布置的习惯
二次设备布置的习惯,也就是二次设计人员对主控制室屏柜的安装习惯布置。
3.1变电站主控制室屏柜的习惯布置。
控制屏(安放装置控制屏或单元式的测控屏)最好布置主环正面,中央信号控制屏和主变压器控制屏布置在主环正中,主环的两侧布置两种电压或三种电压等级的控制屏,左侧布置高(中)电压等级,右侧布置中(低)电压等级,如为常规性控制屏一定要注意模拟母线的清晰和连贯。
规模较小的变电站出线间隔不太多时,主环正面除布置控制屏(或放装置控制屏)外,两侧还有空置屏位。
如不做设备装置也影响美观。
因此在做设备布置时,应该考虑所布置的屏柜本身有功能调整性,具有单独的小母线布置,如电能表和电能量的采集装置屏,同时应考虑与控制屏有相同或相近的颜色和结构。
3.2 控制屏和保护屏的屏面习惯布置
微机型的测控装置屏和保护屏厂家一般有成熟的布置。
对于常规型控制屏,正面上部为测量表计,中上部为光字牌,以便于人员监视,中靠下为指示灯、控制开关,便于人员操作。
应注意的是,相同电压等级安装单位的屏面布置应一致,测量表计、控制开关应与模拟母线相对应。
最高一排仪表和最低一排光字牌应取齐,最低的操作设备离地不低于600毫米。
继电器屏面布置要满足调试方便和运行安全可靠,调试工作较小的继电器布置在屏上部,如电压、电流、中间继电器等。
调试工作量较大较复杂的继电器,如阻抗、方向、差动、重合闸等布置在中部。
信号继电器、连接片、试验端子等布置在屏的下部。
屏上设备装设高度横向应整齐一致。
需特别注意的是,若在同一屏上有两个或以上的安装单位时,应按纵向划分,并用明显的线条区别。
4 二次设备布置对接线的影响
4.1 主控制室二次屏柜布置对接线的影响
如主控室二次电屏布置,第一排(主环)布置控制屏(或监控屏),第二排布置保护屏,第三排布置母差或集中式低压减载装置屏等。
因为控制屏和母差(低压减载或备用电源自投等)屏的分、合闸出口均与保护屏有联系,必须经保护屏上的操作回路才能对断路器进行操作。
如将保护屏与母差(低压减载等)屏排列对调,会有以下结果:①电缆明显增长,同时电缆造成交叉,当出线间隔很多时,其影响是比较大的。
如在屏位布置允许的情况下,可以将母差(低压减载)屏与同电压等级的保护屏布置在同一排上,既节省电缆,小母线也容易连贯。
此外,
在实际布置时还应根据本站各电压等级回路数(保护屏及其它装置屏)的多少、主控制室的形状、大小,屏位布置排列等酌情考虑。
4.2 母线TV二次回路布置(母线PT的二次接线)对接线的影响
母线TV二次回路的切换及反送电闭锁现在一般采用厂家定型装置完成,该装置安装于控制室内,其闭锁接点GWJ与TV输出的连接回路较长,其闭锁功能应该用当地的刀闸辅助接点好,因为电压切换装置屏上端子排多,接线繁杂,易造成混淆而引入电压窜至TV二次侧,反送电到一次侧而引起事故。
对于10kV等有柜体的出线回路,往往把保护装置和计量表计装在就地断路器柜上,以减少占地和节省投资。
如果用前述的TV接线,还要将电压小母线从控制室连接到开关柜顶上,其可靠性和电压降没有直接从TV柜引上柜顶小母线好。
对于配电装置(断路器柜)就地有保护装置和计量表计的电压等级,其TV 的闭锁应取就地的刀闸接点,以使二次回路清晰、简单,增加可靠性和减少二次电压降[2]。
4.3二次屏柜元件布置对接线的影响
除了各元件的布置习惯外,对屏内端子排的布置,各安装单位应分界清楚,每个安装单位的各功能端子排,如电流、电压、直流操作、信號、辅助回路等应从上而下依次排列。
每个功能端子排应当独立,不能介入其他功能端子排。
对元件的排列应根据接线逻辑功能来权衡布置,应注意各元件之间接线流程连贯,不要造成过多的往复交叉。
如控制屏,从上到下三相电流表,紧靠有、无功功率表,一是便于观察,二是三相电流经各自的电流表后,都要进入功率表,不会造成接线往复、流程连贯。
对于电流保护、电流继电器与时间继电器也应靠紧布置,不要一上一下或左右交叉,中间再插入许多其他功能继电器,既造成接线交叉,又不便于运行管理。
如设计者自己设计元件布置,要做到排列清晰整齐、接线流程连贯和减少材料用量。
5 结束语
尽管不同的二次设备布置方式在相同的逻辑下其功能原则上相同,但合理的二次设备布置,可使用的材料更少,电缆的交叉和重叠更少,设备清晰醒目,便于运行管理和维护,减少差错,提高供电可靠性。
所以在工程设计时,对二次设备的布置进行优劣权衡,以减少和杜绝接线的迂回和往复,对提高变电工程建设,运行的经济型有一定的现实意义。
6 参考文献
[1]王维俭.电气主设备继电保护原理与运行[M].北京:中国电力出版社,1996.
[2]王维俭,候炳蕴.大型机组继电保护理论基础[M].北京:中国电力出版社,1989.。
