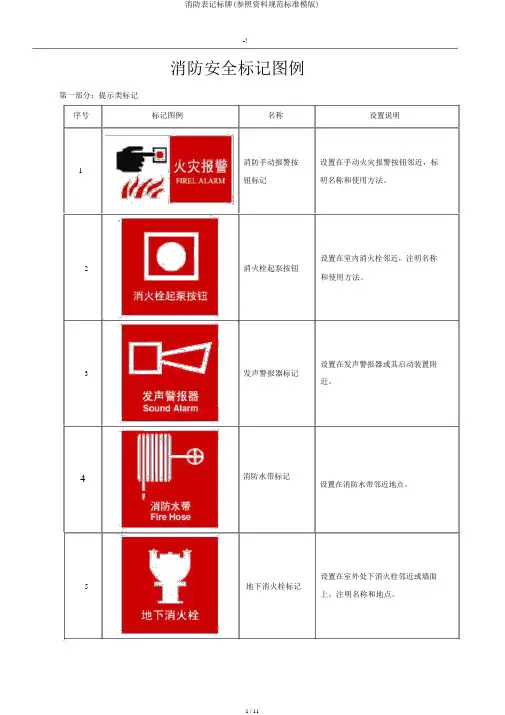

附件2建筑消防设施标识化图版（上墙）一、火灾自动报警系统标识图例序号名称标识图例及说明设置位置设置尺寸1火灾探测器■此标志指示为火灾探测器。
■当发生火灾后，室内（或局部）的烟雾或尘雾达到一定浓度时，烟感器会自动报警，起到预警的作用。
上面的红色指示灯长亮（引起报警）或不亮（无电源）为不正常，闪烁时为正常。
■长期使用要定期检测探头是否完好，如失效或损坏时要由专业人员进行维修。
鄂托克旗公安消防大队宣设置在火灾探测器附近。
24*16cm2 手动报警按钮■此标志指示为火灾报警按钮。
■当人工确认火灾事故发生后，按下按钮上的有机玻璃片，手动报警按钮将报警信号通过探测总线传输给报警控制器。
■长期使用要定期检测按钮的性能是否完好，如失效或损坏时要由专业人员进行维修。
鄂托克旗公安消防大队宣设置在手动火灾报警按钮附近。
24*16cm3 火灾警报装置■此装置为发声报警器，火灾或紧急事件发生时可启动此报警装置。
■请定期检查报警器设备使用状况，保证其在紧急状况时能正常使用。
■请不要覆盖或遮挡该装置和相应消防标志。
鄂托克旗公安消防大队宣设置在发声警报器或其启动装置附近。
24*16cm4 主报警控制器■此标志指示为主报警控制器。
■主电源断电时应自动转换至备用电源供电，主电源恢复后应自动转换为主电源供电，并应分别显示主、备电源的状态。
■长期使用要定期检测控制器的性能是否完好，如失效或损坏时要由专业人员进行维修。
鄂托克旗公安消防大队宣设置在火灾自动报警系统主报警控制器附近。
24*16cm5 区域报警控制器■此标志指示为区域报警控制器。
■主电源断电时应自动转换至备用电源供电，主电源恢复后应自动转换为主电源供电，并应分别显示主、备电源的状态。
■长期使用要定期检测控制器的性能是否完好，如失效或损坏时要由专业人员进行维修。
鄂托克旗公安消防大队宣设置在火灾自动报警系统区域报警控制器附近。
24*16cm6 火灾显示盘■此标志指示为火灾显示盘。
■设置在每个楼层或分区内，用于显示本楼层或分区内的火警情况。
区域内探测器等器件报警时,显示盘发出声光报警信号并指示出报警区域和部位代号和注释信息。
■长期使用要定期检测显示盘的性能是否完好，如失效或损坏时要由专业人员进行维修。
鄂托克旗公安消防大队宣设置在火灾显示盘附近墙面上。
24*16cm7 火灾事故广播■此标志指示为火灾事故广播。
■当发生火灾时，指挥现场人员进行疏散。
■长期使用要定期检测广播的性能是否完好，如失效或损坏时要由专业人员进行维修。
鄂托克旗公安消防大队宣设置在火灾事故广播盘附近。
24*16cm8 消防电话■此标志为消防电话，当发生火灾报警时，现场人员可以通过现场设置的固定电话和消防控制室进行通话，用来确认火情。
火灾或紧急事件发生时可启动此报警装置。
■请定期检查设备使用状况，保证其在紧急状况时能正常使用。
■请不要覆盖或遮挡该装置和相应消防标志。
鄂托克旗公安消防大队宣设置在消防电话附近。
24*16cm二、自动喷水灭火及室内消火栓系统标识图例序号名称标识图例及说明设置位置设置尺寸1 消防水池■此标志为消防水池，是供消防水泵吸水的储水设施。
■消防水池水量要充足，并不被他用。
■请定期检查水池水位，及时补充水量。
■请不要覆盖或遮挡相应消防标志。
鄂托克旗公安消防大队宣设置在消防水池旁边或附近位置。
24*16cm2 消防水箱■此标志为消防水箱。
■消防水箱水量要充足，使消防给水管道充满水，节省消防水泵开启后充满管道的时间，为扑灭火灾赢得了时间。
■请定期检查水箱水位，及时补充水量。
■请不要覆盖或遮挡相应消防标志。
鄂托克旗公安消防大队宣设置在消防水箱上或附近位置。
24*16cm3 消火栓泵■此装置为消火栓泵，主要用于室内消火栓系统的增压送水。
■请定期检查消火栓泵的使用状况，保证其在紧急状况时能正常使用。
■请不要覆盖或遮挡该装置和相应消防标志。
鄂托克旗公安消防大队宣设置在消火栓泵或附近的墙面上。
24*16cm4 消火栓启泵按钮■此标志指示为消火栓启泵按钮。
■当人工确认火灾事故发生后，按下按钮上的有机玻璃片，直接启动消防水泵。
■长期使用要定期检测按钮的性能是否完好，如失效或损坏时要由专业人员进行维修。
鄂托克旗公安消防大队宣设置在室内消火栓附近。
24*16cm5 喷淋泵■此装置为消防喷淋泵，当发生火灾时，喷头在温度达到一定温度后，喷头自动爆裂，屋顶消防水箱进行火灾初期的供水，报警阀会因为压力的变化自动打开，水力警铃响起，压力开关自动打开，喷淋泵就自动启动，将水池的水通过管道提供到喷头。
■请定期检查喷淋泵的使用状况，保证其在紧急状况时能正常使用。
■请不要覆盖或遮挡该装置和相应消防标志。
鄂托克旗公安消防大队宣设置在喷淋泵或附近的墙面上。
24*16cm6 消防稳压泵■此装置为消防稳压泵，用于自动喷水灭火系统和消火栓给水系统的压力稳定，使系统水压始终处于要求压力状态，一旦喷头或消火栓出水，即能流出满足消防用水所需的水量和水压。
■请定期检查稳压泵的使用状况，保证其在紧急状况时能正常使用。
■请不要覆盖或遮挡该装置和相应消防标志。
鄂托克旗公安消防大队宣设置在稳压泵或附近的墙面上。
24*16cm7 消防增压泵■此装置为消防增压泵，增压泵工作在喷头和消火栓已经出水，而消防用水的水压不足，需增加水压时。
■请定期检查增压泵的使用状况，保证其在紧急状况时能正常使用。
■请不要覆盖或遮挡该装置和相应消防标志。
鄂托克旗公安消防大队宣设置在增压泵或附近的墙面上。
24*16cm8 消防稳压罐■此装置为消防稳压罐，当系统的压力变小达到一定值时，消防泵就会自动启动，增加系统的压力，当压力达到指定值时，消防增压泵就会停止，靠稳压罐维持系统的压力。
■请定期检查稳压罐的使用状况，保证其在紧急状况时能正常使用。
■请不要覆盖或遮挡相应消防标志。
鄂托克旗公安消防大队宣设置在稳压罐或附近的墙面上。
24*16cm9 湿式报警阀组■此标志指示为湿式报警阀组。
■控制阀应全部开启，并用锁具固定手轮，启闭标志应明显；采用信号阀时，反馈信号应正确。
■压力表显示应符合设定值。
■报警阀等组件应灵敏可靠；压力开关动作应向消防控制设备反馈信号。
鄂托克旗公安消防大队宣设置在湿式报警阀或附近的墙面上。
24*16cm10 预作用报警阀组■此标志指示为预作用报警阀组。
■当火灾探测部分发出火灾报警时，打开雨淋阀，压力水迅速充满管网，当温度继续上升，洒水喷头动作开始喷水。
能够在喷头喷水动作前发出火警警报。
■报警阀应设置在自动控制状态，控制阀应全部开启。
■电磁阀的启闭及反馈信号应灵敏可靠。
鄂托克旗公安消防大队宣设置在预作用报警阀组或附近的墙面上。
24*16cm11 干式报警阀组■此标志指示为干式报警阀组。
■当发生火灾时，火源处温度上升，使火源上方喷头开启，首先排出管网中的压缩空气，于是报警阀后管网压力下降，干式报警阀阀前压力大于阀后压力，干式报警阀开启，水流向配水管网，并通过已开启的喷头喷水灭火。
■阀组的控制阀应全部开启。
■压力表显示应符合设定值，空气压缩机和气压控制装置状态应正常。
鄂托克旗公安消防大队宣设置在干式报警阀组或附近的墙面上。
24*16cm12 干湿两用阀■此标志指示为干湿两用阀。
■干湿两用系统使用场所环境温度高于70℃或低于4℃系统呈干式；环境温度4℃至70℃间系统转换湿式。
■控制阀应全部开启。
■压力表显示应符合设定值。
鄂托克旗公安消防大队宣设置在干式两用阀或附近的墙面上。
24*16cm13 雨淋阀■此标志指示为雨淋阀。
■是借助操作辅助机构而供水到雨淋系统的开式管路系统或预作用系统的闭式管路系统的一种自动供水控制阀，其阀瓣可以通过电动、机械或其他方式开启。
■控制阀应全部开启。
■压力表显示应符合设定值，气压传动管的供气装置状态应正常。
鄂托克旗公安消防大队宣设置在雨淋阀或附近的墙面上。
24*16cm14 洒水喷头■此装置为洒水喷头，当温度达到固定温度时，感温探测的玻璃管就会自动爆裂。
喷淋系统则启动消防喷淋，自动喷水灭火。
■请定期检查洒水喷头的使用状况，保证其在紧急状况时能正常使用。
■请不要覆盖或遮挡该装置和相应消防标志。
鄂托克旗公安消防大队宣设置在洒水喷头附近的墙面上。
24*16cm15 水力警铃■此装置为水力警铃，火灾或紧急事件发生时，报警阀打开消防水源后，具有一定压力的水流冲动叶轮打铃报警。
■请定期检查水力警铃的使用状况，保证其在紧急状况时能正常使用。
■请不要覆盖或遮挡该装置和相应消防标志。
鄂托克旗公安消防大队宣设置在水力警铃附近的墙面上。
24*16cm16 末端试水装置■此标志指示为末端试水装置。
■此装置是检验水流指示器、报警阀的压力开关和水力警铃能否及时动作和报警；检验系统水力状态。
■阀门、放水接头、压力表和排水管应正常。
鄂托克旗公安消防大队宣设置在末端试水装置附近。
24*16cm17 消火栓■此装置为室内消火栓，是室内管网向火场供水的，通常安装在消火栓箱内，与消防水带和水枪等器材配套使用。
■它的灭火方式为人工用水带连接至栓口灭火，此外消火栓箱内还有消火栓按钮，按此按钮可以远程启动消防泵给消火栓进行补水。
■请定期检查消火栓的使用状况，保证其在紧急状况时能正常使用。
■请不要覆盖或遮挡该装置和相应消防标志。
鄂托克旗公安消防大队宣设置在消火栓门上面或附近墙面上。
24*16cm18 消防水喉■此装置为消防水喉，该设备为直径25mm的小口径自救式消火栓设备。
它可供建筑内的服务人员、工作人员和一般人员进行初期火灾扑灭。
■请定期检查水喉的使用状况，保证其在紧急状况时能正常使用。
■请不要覆盖或遮挡该装置和相应消防标志。
鄂托克旗公安消防大队宣设置在消防水喉门上面或附近墙面上。
24*16cm19 水泵接合器■此标志指示为水泵接合器。
■当发生火灾时消防车的水泵可迅速方便地通过该接合器的接口与建筑物内的室内消火栓的管道、喷淋管道相连接，并送水加压，用以扑灭不同楼层的火灾。
■请定期检查设备使用状况，保证其在紧急状况时能正常使用。
■请不要覆盖或遮挡该装置和相应消防标志。
鄂托克旗公安消防大队宣设置在消火栓和喷淋水泵接合器或附近的墙面上。
24*16cm20 地上消火栓■此标志指示地上消火栓位置。
■任何人不得随意开启。
■请不要覆盖或遮挡该设备和相关消防标志。
■专业人员定期检查设备情况以保证正常运行。
鄂托克旗公安消防大队宣设置在室外地上消火栓附近或墙面上。
24*16cm21 地下消火栓■此标志指示地下消火栓位置。
■任何人不得随意开启。
■请定期检查地下消火栓的设备安全和管道通水情况。
■专业人员定期检查设备情况以保证正常运行。
鄂托克旗公安消防大队宣设置在室外地下消火栓附近或墙面上。
24*16cm三、防排烟及通风空调系统标识图例序号名称标识图例及说明设置位置设置尺寸1 送风机■此标志为消防正压送风机。
