附件52015年安徽省职业院校技能大赛高职组“三维建模数字化设计与制造”竞赛规程一、项目名称三维建模数字化设计与制造二、竞赛目的本项竞赛考核加工制造类的各专业学生，联合组队完成三维逆向扫描、逆向建模设计、正向建模创新设计、数控编程与加工等方面的能力，充分体现产业转型升级对技术技能人才能力的新需求，展现参赛队的先进技术应用水平、创新意识与设计表现、产品设计工艺性分析与实践、跨专业团队协作、现场问题的分析与处理、安全及文明生产等方面的能力和职业素养，引领全国职业院校专业创新建设，促进专业教学内容更新与教学方法改革，促使现代企业的新技术、新工艺、新方法应用于教学，不断提升技术技能人才培养质量，以适应我国制造业更新换代快速发展的趋势和要求。
“中国智造”是现今我国制造业的目标。
本赛项涉及逆向工程师、产品工业设计师、产品结构设计师、数控编程员、数控机床操作员等职业类别，考核机械制造专业群的各专业所对应的技术岗位。
三维建模数字化设计与制造有关的人才缺口一直居高不下，超过百万，人才供需形势非常严峻。
国内高职院校多开设了数控技术、工业设计、计算机辅助设计与制造等相关机械制造专业。
然而各专业之间的协同培养较少，通过本项竞赛促进各相关专业之间的协同培养。
三、竞赛方式和内容（一）竞赛方式1.以团队方式参赛，每队由3名选手组成，选手为2015年3月1日前在籍的我省高职学生，不分性别、不分年级，其中队长1名。
每参赛院校参赛队最多2个，不接受跨院校联合组队。
2.赛事持续进行1天。
赛程由设计技能和设备操作技能组成，各队竞赛用时为3.5小时。
3.以参赛队报到的自然顺序作为抽签顺序，进行二轮抽签，首轮由领队抽签决定参赛队的场次顺序，第二轮由选手现场抽签确定参赛队的赛位。
东道主在首场进行比赛，现场最后抽签决定赛位。
（二）竞赛内容1. 三维逆向模型设计与数字模型创新设计（1）选择大赛提供的逆向建模设计软件，对点云数据进行处理和模型重建，形成三维逆向模型。
2022年全国职业院校技能大赛“虚拟现实(VR)设计与制作”赛项赛题《莫高窟探秘》一、立意《莫高窟探秘》VR项目设计与制作展现敦煌石窟的历史文化与艺术成就,敦煌石窟艺术创作者高超的技艺与匠心，传播与弘扬优秀的传统文化宝藏。
二、情境创设敦煌莫高窟，丝路明珠，有着1600多年的历史，是建筑、彩塑、壁画组成的综合艺术体。
故事内容如下：一位艺术家千里迢迢来到莫高窟，利用自己的智慧打开了莫高窟的大门，使用VR的形式感受敦煌莫高窟文化。
三、任务设计题目简述：打开U 盘指定目录下的“莫高窟探秘”参考文件，仔细研读文件并结合任务书要求，完成VR建模、VR引擎制作、动作交互制作、VR项目设计四项任务，并能在指定设备上运行。
1、任务一：VR 模型制作制作莫高窟塑像、莫高窟外景观、马、模型。
1.1 制作“莫高窟塑像”模型1个参照提供的照片和三视图完成人物三维模型的制作。
（1）莫高窟塑像照片。
（2）莫高窟塑像三视图。
（3）莫高窟塑像贴图。
1.2 制作“莫高窟外景观”模型1个参照提供的照片和三视图完成莫高窟外景观模型的制作。
（1）莫高窟外景观照片。
（2）莫高窟外景观三视图。
（3）莫高窟外景观贴图。
1.3 制作“马”模型1个参照提供的照片和三视图完成古书模型的制作。
（1）马照片。
（2）马三视图。
（3）马贴图。
1.4 要求：（1）命名、保存位置、格式等达到要求（2）比例准确（3）布线合理（4）材质细节逼真（5）UV展开划分合理、贴图美观（6）模型面数合理（7）总体效果美观1.5 评分意见（多个模型参照该分值比例给分）：2、任务二：VR引擎制作2.1 进入场景。
书桌上一本《敦煌石窟艺术图录》以高亮方式出现在（我）前方，我使用手柄翻开。
一幅精美的画面出现，同时“敦煌，像一盏心灯，迟早会照亮每一个新来者。
”字幕以渐显方式出现。
文字播放结束后，延时5秒，出现按钮“进入”，手柄扣动扳机键选中按钮，场景切换。
2.2 场景切换，我在沙漠中行走，面前出现一条深沟，自动跳出文字提示框“跳过深沟”。
“2017年全国职业院校技能大赛”广东省选拔赛“三维建模数字化设计与制造”项目统一竞赛项目样题注意事项1.仔细阅读赛题内容，在计算机上用电子文件按《竞赛规程》及本子项目附加的要求完成竞赛内容。
2.不要在赛卷上涂写、涂画，也不要污损赛卷。
第一部分竞赛总体要求概述1、项目名称及目标：项目名称：直升机外壳结构设计；项目目标：根据已有实体模型（由附件“直升机外壳.STL”快速成型而成），完成直升机外壳（右侧）的测绘及曲面反求（STP）；在反求曲面的基础上，完成直升机外壳（左侧）的工程结构设计（STP），产品设计说明书（Word文档），填写相关数控工艺表；根据设计结果，加工制造其中直升机外壳（左侧）的金属样品（金属实物）。
2、项目总体要求：2. 1工程结构设计：根据《数据采集与再设计任务书》的要求，以图1所示的直升机模型右外壳为标准，测绘并且反求为工程三维模型。
在工程三维模型的基础上，镜像设计出直升机的左外壳。
图1 直升机右外壳模型2. 2外壳样件制作：2.2.1根据2.1 的设计结果，制作零部件。
2.2.2修配金属制件，进行设计装配验证。
2. 3设计资料：竞赛规程要求的产品三维反求模型（点云、反求曲面），产品工程设计模型（左右壳），产品设计说明书（包含1至3张CG效果图），数控编程工艺表1张。
设计资料中不得出现学校、考号等个人信息。
3、竞赛用时间：竞赛任务分成数据采集与再设计赛段与数控编程与加工赛段二个赛段进行，其中设计赛段连续进行3小时，数控加工赛段连续进行2小时。
首先进行设计技能竞赛，然后进行数控加工竞赛。
4、特别说明：赛卷当场启封、当场有效。
赛卷按一队一份分发，竞赛结束后当场收回，禁止参赛选手挟带离开赛场，也不允许参赛选手摘录有关内容。
第二部分竞赛项目任务书竞赛任务书参照企业实际工作任务书编制，叙述的是完整的实际工作任务，并非所有的竞赛任务，请各竞赛队认真阅读。
在容易引起误解的地方，按照特别说明完成竞赛任务。

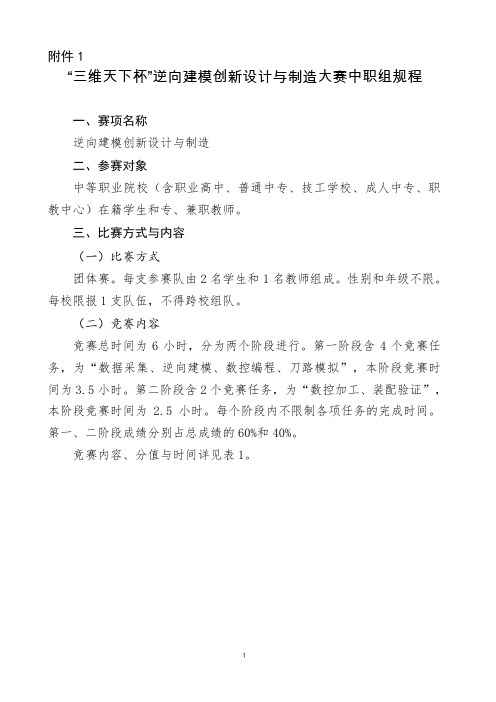

附件1“三维天下杯”逆向建模创新设计与制造大赛中职组规程一、赛项名称逆向建模创新设计与制造二、参赛对象中等职业院校（含职业高中、普通中专、技工学校、成人中专、职教中心）在籍学生和专、兼职教师。
三、比赛方式与内容（一）比赛方式团体赛。
每支参赛队由2名学生和1名教师组成。
性别和年级不限。
每校限报1支队伍，不得跨校组队。
（二）竞赛内容竞赛总时间为6小时，分为两个阶段进行。
第一阶段含4个竞赛任务，为“数据采集、逆向建模、数控编程、刀路模拟”，本阶段竞赛时间为3.5小时。
第二阶段含2个竞赛任务，为“数控加工、装配验证”，本阶段竞赛时间为2.5小时。
每个阶段内不限制各项任务的完成时间。
第一、二阶段成绩分别占总成绩的60%和40%。
竞赛内容、分值与时间详见表1。
表1 竞赛内容、分值与时间四、技术平台（一）硬件平台赛场提供同一配臵的计算机及软件。
硬件基本配臵：双核处理器/4G 内存/1T硬盘/1G独显/19寸LED显示器；（二）软件平台1.计算机操作系统：MS-Windows 7；2.文字处理软件：MS-Office 2010；3.设计、编程、模拟、加工软件：Geomagic Design X、vericut多轴模拟仿真软件。
4.扫描软件系统： Wrap_Win3D三维数据采集系统。
（三）使用工具1.三维扫描设备及附品比赛用的三维扫描数据采集设备由北京三维天下科技股份有限公司提供，主要参数见表2。
表2 三维扫描设备主要参数2.比赛用的三维扫描附品：（1）手动二维转盘（规格Φ360*6mm）；（2）标志点（5mm）；（3）黑色背景布（1平方米）；（4）双面胶带；（5）黑色橡皮泥；（6）黑色转盘垫块（两块）；（7）量具：自备 0-200mm游标卡尺1支。
3.加工用数控机床及附品山东辰榜数控装备有限公司AVL650e数控铣床，数控系统采用凯恩帝（K2000MC1i）数控系统，主要参数见表3。
表3 机床规格参数4.比赛用的加工附品：（1）竞赛刀具：竞赛用刀具由选手自带，刀具、刀柄、量具清单于正式比赛前一个月与样题一起公布。
2022年全国职业院校技能大赛“虚拟现实(VR)设计与制作”赛项赛题《聊斋》一、立意《聊斋志异》，是清朝淄博籍著名文学家蒲松龄创作的优秀文言短篇小说集，是中国古典文学名著之一，也是中国传统文化的优秀代表。
其题材丰富，借助荒诞的故事及艺术形象，曲折地反映了当时的社会矛盾及广大人民群众的愿望，具有极高的文学价值，被誉为“世界短篇小说之王”。
近代文学家郭沫若更是称赞其：“写鬼写妖高人一等，刺贪刺虐入骨三分。
”《小翠》就是其中一个关于狐仙报恩的故事。
在该故事中，蒲松龄塑造了小翠这一行为怪诞的新型形象，在很大程度上打破了传统女性的生活方式、道德观念和思维定势，有力地冲击了封建礼教、封建女德和儒家教条，这也表达了作者强烈的反封建礼教的精神。
通过对《小翠》这一传统故事进行VR项目的再创作，意图展现在封建思想压迫下的新思想、新理念，展现人类坚守正直和善良的美好情感，同时也是对在习近平新时代中国特色社会主义思想的引导下人民的美好幸福生活的赞颂。
二、情境创设本故事结合VR项目设计开发需要对《小翠》故事进行了改编。
改编后的故事为：小翠，是个狐仙，为了报恩，来到农户王太常家照顾其生病的儿子元丰。
在此期间，小翠为救元丰性命，不畏艰难，大战神兽玄武，最终求得救命仙草，元丰得救。
使用VR的形式体验小翠报恩的全过程，感受小翠内心善良的美好及其不忘报恩初心，最终救人成功的喜悦。
三、任务设计题目简述：打开U 盘指定目录下的“聊斋”参考文件，仔细研读文件并结合任务书要求，完成VR建模、VR引擎制作、动作交互制作、VR项目设计四项任务，并能在指定设备上运行。
1、任务一：VR 模型制作制作狐狸、弓箭模型。
1.1 制作狐狸模型1个参照提供的照片和三视图完成狐狸三维模型的制作。
（1）狐狸照片。
（2）狐狸三视图。
（3）狐狸贴图。
1.2 制作弓箭模型1个参照提供的照片和三视图完成弓箭三维模型的制作。
（1）弓箭照片。
（2）弓箭三视图。
（3）弓箭贴图。
第二届甘肃省大学生“创新杯”计算机应用能力竞赛三维设计试题姓名：____________________ 准考证号:_______________________注意：在K盘下创建以机位标签号命名的文件夹，并将试题答案以题号命名存放在该文件夹中。
凡未按照要求将试题存放在相应文件夹中的考生成绩一律作废。
要求：考生需要以3ds和JPG两种格式提供自己的答案。
其中3ds文件要归档。
一、使用适当的动画制作方法制作完成如下图1所示的“三维竞赛片头”动画效果，并将制作好的源文件保存为“1.max”。
（30分）图1（注：“三维竞赛片头”静帧效果图请参照“输出文件”文件夹下的“片头1.jpg～片头6.jpg”，“三维竞赛片头”动画效果文件请参阅“输出文件”文件夹下的“片头.avi”动画文件，所需素材在“素材\一题片头”文件夹下。
）要求：这是一个“三维竞赛片头”的动画效果，场景中包括足球旋转动画、足球变色动画、文字扫光效果。
要求参赛选手通过观看“片头.avi”，做出如下效果：1)制作足球模型；2)给足球赋予合适的贴图材质；3)足球运动并旋转动画；4)制作足球从下向上变为金色动画；5)制作“三维竟赛”文字；6)赋予“三维竟赛”文字金属材质，并能看出明显的材质运动；7)制作文字运动动画；8)制作文字扫光效果；9)将制作完成的“三维竞赛片头”场景渲染输出为A VI格式的动画文件，然后再渲染输出2～3幅JPG格式的不同时间帧的静帧效果图，并依次命名为“1.avi”、“1-1.jpg”、“1-2.jpg”、“1-3.jpg”。
二、使用适当的粒子系统制作完成下图2所示的“礼花变文字”动画效果，并将制作好的源文件保存为“2.max”。
（30分）图2“礼花变文字”静帧效果图请参照“输出文件”文件夹下的“礼花1.jpg～礼花6.jpg”，（注：“礼花变文字”动画效果文件请参阅“输出文件”文件夹下的“礼花.avi”动画文件，所需素材在“素材\二题礼花”文件夹下。
附件1“三维天下杯”逆向建模创新设计与制造大赛中职组规程一、赛项名称逆向建模创新设计与制造二、参赛对象中等职业院校（含职业高中、普通中专、技工学校、成人中专、职教中心）在籍学生和专、兼职教师。
三、比赛方式与内容（一）比赛方式团体赛。
每支参赛队由2名学生和1名教师组成。
性别和年级不限。
每校限报1支队伍，不得跨校组队。
（二）竞赛内容竞赛总时间为6小时，分为两个阶段进行。
第一阶段含4个竞赛任务，为“数据采集、逆向建模、数控编程、刀路模拟”，本阶段竞赛时间为3.5小时。
第二阶段含2个竞赛任务，为“数控加工、装配验证”，本阶段竞赛时间为2.5小时。
每个阶段内不限制各项任务的完成时间。
第一、二阶段成绩分别占总成绩的60%和40%。
竞赛内容、分值与时间详见表1。
表1 竞赛内容、分值与时间四、技术平台（一）硬件平台赛场提供同一配臵的计算机及软件。
硬件基本配臵：双核处理器/4G 内存/1T硬盘/1G独显/19寸LED显示器；（二）软件平台1.计算机操作系统：MS-Windows 7；2.文字处理软件：MS-Office 2010；3.设计、编程、模拟、加工软件：Geomagic Design X、vericut多轴模拟仿真软件。
4.扫描软件系统： Wrap_Win3D三维数据采集系统。
（三）使用工具1.三维扫描设备及附品比赛用的三维扫描数据采集设备由北京三维天下科技股份有限公司提供，主要参数见表2。
表2 三维扫描设备主要参数2.比赛用的三维扫描附品：（1）手动二维转盘（规格Φ360*6mm）；（2）标志点（5mm）；（3）黑色背景布（1平方米）；（4）双面胶带；（5）黑色橡皮泥；（6）黑色转盘垫块（两块）；（7）量具：自备 0-200mm游标卡尺1支。
3.加工用数控机床及附品山东辰榜数控装备有限公司AVL650e数控铣床，数控系统采用凯恩帝（K2000MC1i）数控系统，主要参数见表3。
表3 机床规格参数4.比赛用的加工附品：（1）竞赛刀具：竞赛用刀具由选手自带，刀具、刀柄、量具清单于正式比赛前一个月与样题一起公布。
2022年全国职业院校技能大赛“虚拟现实(VR)设计与制作”赛项赛题《丝绸之路》一、立意《丝绸之路》将几十个国家串成一条璀璨的“珍珠项链”，实现了东西方物质文明和精神智慧的大融合。
“一带一路”倡议使沿线国家经济合作的规模和水平不断提高。
二、情境创设公元前119年张骞第二次奉派出使西域，张骞率领300人组成的使团，带牛羊万头，金帛货物价值“数千巨万”，途径乌孙、大宛、康居、月氏、大夏、波斯、印度、安息等国。
中国使者在安息受到了二万人的盛大欢迎。
从此一条横跨大陆的交流通道正式打开了大门—“丝绸之路”就此诞生，来自世界各地的物品，在这条古路上开始贸易，促进了东西方经济文化的交流。
本项目使用VR的形式展现表述古代中国人民和西方民族的文化交流、商旅贸易，他们跨越沙漠、雪山、草地，传输文化和特产，建起了从古罗马到古长安的友谊桥梁。
三、任务设计题目简述：打开U 盘指定目录下的“丝绸之路”参考文件，仔细研读文件并结合任务书要求，完成VR建模、VR引擎制作、动作交互制作、VR项目设计四项任务，并能在指定设备上运行。
1、任务一：VR 模型制作制作西域人物模型，骆驼模型，有树、驼队、人物的沙漠场景。
1.1 制作西域人物模型1个参照提供的照片和三视图完成人物三维模型的制作。
（1）西域人物照片。
（2）西域人物三视图。
（3）西域人物贴图。
1.2 制作骆驼模型1个参照提供的照片和三视图完成骆驼三维模型的制作。
（1）骆驼照片。
（2）骆驼三视图。
（3）骆驼贴图。
1.3 制作沙漠场景模型1个参照提供的照片和三视图完成有沙漠场景模型的制作。
（1）沙漠场景照片。
（2）沙漠场景三视图。
（3）相应贴图。
1.4 要求：（1）命名、保存位置、格式等达到要求（2）比例准确（3）布线合理（4）材质细节逼真（5）UV展开划分合理、贴图美观（6）模型面数合理（7）总体效果美观1.5 评分意见（多个模型参照该分值比例给分）：2、任务二：VR引擎制作2.1 进入场景1（沙漠）。
2016年山东省职业院校技能大赛（高职组）三维建模数字化设计与制造竞赛样题注意事项1.竞赛用电脑装有还原程序，选手要注意按照文件存放要求（见表1）保存数据，不按规定存放数据导致数据丢失责任自负；2.竞赛过程中，为防止软硬件突发故障，请务必随时进行文件保存。
若因非选手个人因素导致的软硬件故障需要进行补时时，只延长故障处理的时间，文件丢失责任自负；3.在提交的文件中，不得泄露参赛队信息，否则按作弊论处；4.选手进入赛场不得私自携带存储设备、通讯设备，否则按作弊论处。
第一部分竞赛总体要求概述一、项目总体要求数据采集与再设计：使用现场提供的三维扫描设备和辅助用品等，对给定的样品进行三维数据采集，且完成实物零件三维点云数据的优化处理，并提交数据文件。
逆向建模：根据竞赛任务书要求，参照实物和所扫描数据，完成零件的逆向建模。
正向建模：结合所学专业知识和所提供底座结构参考图片，对逆向建模零件和赛题文件夹内所提供底座半成品模型进行结构与装配设计，并完成创新设计后的底座零件的工程图纸。
零件加工：根据竞赛任务书要求完成零件加工。
零件加工过程中，选手可根据加工工艺要求，合理确定装夹方式（可采用工艺搭子），并完成加工工艺表的填写。
二、竞赛用时间比赛全部内容在连续不间断的5.5小时内完成（光盘刻录可在竞赛结束后10分钟内完成）。
三、特别说明：赛卷按一队一份分发，竞赛结束后当场收回，不允许参赛选手夹带离开赛场，也不允许参赛选手摘录有关内容，违反规定者，竞赛结果视为无效。
第二部分竞赛项目任务书【项目描述】手持式吸尘器，体型小巧，携带及使用方便，适合清洁较小空间。
主要用于车内的清洁，对键盘、电器、家具、地面等也有良好效果。
故某公司聘请专业的工业设计人员完成了手持式吸尘器的概念设计，公司决定组建新品研制小组（2名参赛队员）进行该产品的研制（产品效果图如下），要求完成以下的工作任务。
手持式吸尘器产品效果图（未含底座）（该吸尘器图片仅供理解竞赛流程作为参考）设计部分：【任务1：数据采集与再设计】通过扫描仪完成点云数据的采集，并利用设备自带点云处理软件，对采集完的点云数据进行优化处理。
样卷
2018年全国机械行业职业院校技能大赛
高职组
“三维天下杯”逆向建模创新设计与制造
第一阶段：
“数据采集、逆向建模、数控编程、刀路模拟”阶段
（上半场）
(总时间：3.5小时)
任
务
书
二〇一八年十一月十五日
注意事项
1.参赛选手在比赛过程中应该遵守相关的规章制度和安全守则。
如有违反，则按照相关规定在考试的总成绩中扣除相应分值；
2.参赛选手提交的成果文件只能有参赛编号、组别、场次、工位号标识，不得写有姓名或与身份有关的信息，否则视为作弊，成绩无效。
3.比赛任务书当场启封、当场有效。
比赛任务书按一队一份分发，竞赛结束后当场收回。
参赛选手不允许带离赛场。
也不允许参赛选手摘录有关内容，否则按违纪处理。
4.各参赛队注意合理分工，选手应相互配合，在规定的比赛时间内完成全部任务，比赛结束时，各选手必须停止操作计算机。
5.请在比赛过程中注意实时保存文件，由于参赛选手操作不当而造成计算机“死机”、“重新启动”、“关闭”等一切问题，责任自负。
6.在提交的电子文档上不得出现与选手有关的任何信息或特别记号，否则将视为作弊。
7.若出现恶意破坏赛场比赛用具或影响他人比赛的情况，取消全队竞赛资格。
8.请参赛选手仔细阅读任务书内容和要求，竞赛过程中如有异议，可举手向现场裁判人员示意，不得扰乱赛场秩序。
9.遵守赛场纪律，尊重考评人员，服从安排。
10.所有电子文件保存在一个文件夹中，以“工位号”命名，文件夹复制到赛场提供的两个U盘移动存储器中。
两张U盘的一张装入信封封好，选手和裁判共同签字确认，上半场提交。
另一张U盘放入收纳箱中转入加工赛场（下半场）。
一、任务名称与时间
1.任务名称：某零件数据采集、逆向建模、数控编程、刀路模拟
2. 竞赛时间：
3.5小时
二、已知条件
某型铣刀盘外形设计上曲面流线复杂。
产品研发人员首先模拟设计制作出原型样件。
产品研发人员分别采用三维扫描、逆向建模技术和正向设计优化，数控五轴加工制造出新原型样件。
接着，产品研发人员将新原型样件装配在检具平台上。
模拟装机验证，测量铣刀盘加工圆跳动公差。
本次竞赛内容就是模拟某零件的原型设计与创新过程。
为便于竞赛加工过程顺利进行，本次竞赛选用铝合金7075材质代料，利用数控五轴加工完成零件制造。
图1是某型铣刀盘外形广告截图。
正式比赛时，随赛卷提供实物一件。
外形以比赛赛场提供为准。
图1 某型铣刀盘外形广告截图
三、数据采集与再设计任务、要求、评分要点和提交物
任务一、调整给定三维扫描设备至工作状态，并对指定的实物进行三维数据采集。
（15分）
参赛选手标定赛场提供的Win3DD-M三维扫描仪装置和附件。
选手自行认定至三维扫描仪“标定成功”状态。
并将该状态截屏保存，格式采用图片jpg或bmp文件，文件命名为“saomiao－biaoding”。
“biaoding”是“标定”两个字的全拼。
注意：文件名不得出现工位号。
提交：电子文档，格式为jpg文件，文件命名为“saomiao－biaoding”。
提交位置：现场给定2个U盘中，分别建立以“工位号”命名的文件夹，将“saomiao－标定”存在其中一个U盘中的以“工位号”命名的文件夹中一份，电脑D盘根目录下备份一份，其它地方不准存放。
（正式行业比赛中，如不进行标定项任务，选手可忽略此步和提交“biaoding”文件，裁判以满分计分。
）注意：文件夹只能以“工位号”命名，不得出现其他信息。
参赛选手使用自行认定“标定成功”的Win3DD-M三维扫描仪装置和附件，精心操作，完成给定某件1实物（以比赛赛场提供实物为准）全表面的三维扫描，并且对获得的点云进行相应取舍，剔除噪点和冗余点。
提交：经过取舍后点云电子文档，格式为STL文件，文件命名为“saomiao －mojian”。
“xidaopan”是“铣刀盘”三个字的全拼。
提交位置：给定2个U盘中，各存一份,保存在以“工位号”命名的文件夹中，电脑D盘根目录下备份一份，其它地方不准存放。
分值指标分配如下：
评分标准：将选手提交的扫描数据与标准三维模型各面数据进行比对，组成面的点基本齐全（以点足以建立曲面为标准），并且平均误差小于0.06为得分。
平均误差大于0.10为不得分。
注意：标志点处不作评分，未扫描到的位置不可以进行补缺。
任务二、三维逆向建模（20分）
某型铣刀盘1实物的三维建模。
参赛选手选用计算机预装软件，利用“任务一”得到的数据，完成某型铣刀
盘零件1的外形三维建模。
注意：
（1）合理还原产品数字模型，大面造型要求拆分合理，流线、转角衔接圆润，满足加工工艺要求。
整体拟合不给分。
（2）实物的表面特征不得改变，三维数字模型比例（1:1）不得改变。
（3）实物的孔表面可作光化处理。
提交：某零件1数字模型的建模原文件和“STP”格式文件，及对齐坐标后用于建模的“STL”文件，文件命名为“jianmo－xidaopan”“jianmo-STL”。
提交位置：给定2个U盘中，各存一份,保存在以“工位号”命名的文件夹中，电脑D盘根目录下备份一份，其它地方不准存放。
数字模型精度对比：利用Geomagic Control软件功能，做出数字模型精度对比报告（Geomagic Control 报告）。
选手逆向建模完成后，使用“Geomagic Control”软件分别进行模型的3D比较(建模STL与逆向结果)、2D比较（指定位置）及创建2D尺寸（指定位置并标注主要尺寸），创建“pdf”格式分析报告。
注意：对比报告配分将与创新设计说明结合给出。
详见任务三分值指标分配。
提交：对比文件采用“pdf”格式文件，文件命名为“jianmo－duibi”。
提交位置：给定2个U盘中，各存一份,保存在以“工位号”命名的文件夹中，电脑D盘根目录下备份一份，其它地方不准存放。
分值指标分配如下：
评分标准：将选手创建的模型与扫描三维模型各面数据进行比对，平均误差小于0.08。
面的建模质量好、合理拆分曲面、面与面之间拟合度高才能得分。
平均误差大于0.20不得分，中间状态酌情给分。
任务三、产品创新优化设计（15分）
某型铣刀盘经五轴加工完成新实样后，如何检验外形加工是否符合安装位置，形位公差是验证样品的关键。
依据上述理念，进行产品创新设计：将五轴加工好的铣刀盘样品安装在赛场给定的轴上，放置在赛场给定的V型铁架上，检测其圆跳动公差。
见图3.
图3 装配检具简易检测平台
提交：
1．三维创新设计原文件和“STP”格式文件，文件命名为“sheji－xidaopan”。
提交位置：给定2个U盘中，各存一份,保存在以“工位号”命名的文件夹中，电脑D盘根目录下备份一份，其它地方不准存放。
2.创新设计说明依据设计方案的可行性、合理性和零件的工艺性如实编写。
分值指标分配如下：
评分标准：根据创新设计方案的可行性、合理性和零件的工艺性，评分裁判投票打分，去掉最高分和最低分，取其余分平均值。
任务四、数控编程与数控编程加工模拟（10分）
根据“任务三”得到的数字模型,选手根据赛场提供的机床、刀具、毛坯，选择合适软件和加工工艺对创新后产品进行数控编程。
毛坯尺寸和加工刀具，见附件3“三维天下杯”逆向建模创新设计与制造赛项刀具、工具、量具及附件清单（纸质）。
选择合适的软件对产品进行数控编程，生成加工程序。
提交加工工件的数控编程程序，文件命名为“biancheng－xidaopan1 、biancheng－xidaopan2”等，与任务三的文件命名相对应。
提交位置：给定2个U盘中，各存一份,保存在以“工位号”命名的文件夹
中，电脑D盘根目录下备份一份，其它地方不准存放。
编制加工工艺卡（或工序卡）。
提交位置：给定2个U盘中，各存一份,保存在以“工位号”命名的文件夹中，电脑D盘根目录下备份一份，其它地方不准存放。
选手对任务3所编程的程序利用VERICUT软件模拟仿真软件进行刀路模拟和优化。
提交加工工件的数控编程程序模拟生成系列文件，以文件夹或压缩包形式提交。
文件夹或压缩包命名为“fangzhen－xidaopan1 、fangzhen－xidaopan 2”等，与任务三的文件命名相对应。
提交位置：给定2个U盘中，各存一份,保存在以“工位号”命名的文件夹中，电脑D盘根目录下备份一份，其它地方不准存放。
；
注意：本项任务仅要求对创新后产品进行编程，然后模拟加工过程。
提醒1：给定2个U盘中，各存一份,保存在以“工位号”命名的文件夹中，电脑D盘根目录下备份一份，其它地方不准存放。
其它地方若有存放，应清除。
提醒2：竞赛第一阶段（上半场）的职业素养分不单独设置。
如果选手违反职业道德、竞赛纪律，或违反安全操作过程，损害设备、工夹具行为出现，后果较严重。
现场裁判有权作出在2~3分以内倒扣分或暂时终止选手竞赛。
提醒3：竞赛第二阶段（下半场）赛场，电脑中不安装设计软件，根据竞赛第一阶段（上半场）竞赛编制的数控程序，进行数控加工。
分值指标分配如下：。
