可编辑修改精选全文完整版脚手架计算书一．计算条件：本工程脚手架采用扣件式钢管脚手架，用于地上及地下室部分，双排脚手架用在外墙的施工，悬挑脚手架用在裙楼的施工，满堂脚手架用于顶板支撑。
脚手架立杆横距b=1.05m，立杆纵距l=1.50m，脚手架步距h=1.80m。
内立杆距建筑物外墙皮距离为0.5米，铺设5cm 厚木脚手板。
连墙件的竖向距离H=2h=3.60m，水平距离L1=3l=4.5m。
脚手架钢管规格为Ф48×3.5，钢管、挡脚板、安全网、护拦等自重查阅相关建筑结构荷载规范，施工荷载Q k=3.0KN/m2。
二．扣件式钢管脚手架荷载的传递与计算简图该工程脚手架的受力均可简化为：脚手板---横杆---立杆---基础，扣件是脚手架的连接件和传力杆，因脚手架在纵向设有足够的剪刀撑，因而脚手架的纵向刚度比横向抗弯刚度大得多，故可将扣件式钢管脚手架的验算简化为由横向两立柱与小横杆组成的一榀脚手架为计算单元，若上下步脚手架传递荷载的横杆分别装于立柱的不同侧面。
则有利于减小因扣件联结对立柱所产生的偏心受荷影响，使偏心减小至最小限度。
因此荷载的偏心影响可以忽略不计，因此，脚手架的计算简图可简化为：三．验算脚手架的整体稳定性脚手架结构的整体稳定性验算按下公式计算：N /（ΦA）≦K A K Hƒ其中：N——压杆的轴心压力，按N=1.2（n.N GK1+N GK2）+1.4N QK计算N GK1——脚手架一步一纵距自重产生的轴心力，查相关规范。
（取值为0.442KN）N GK2——脚手板、栏杆、安全网等一步一纵距产生的轴心力，查相关规范。
（取值为2.95KN）N QK——一个纵距内脚手板上堆积物、各操作人员等标准荷载所产生的轴力，查相关规范。
（取值为6.3KN）———脚手架的步距数。
A———脚手架内、外排立杆的毛截面积之和。
Ф———压杆整体稳定性系数，换算长细比λoX= λXK H———高度调整系数：K H=1/[1+（H/100）]。
悬挑脚手架计算书本计算书采用的公式及数据选自《建筑施工手册》（第4版）及《建筑施工扣件式钢管脚手架安全技术规范》。
计算内容包括：脚手架的整体稳定性、连墙件的强度验算、外挑型钢强度的验算。
·悬挑式脚手架1. 计算参数的确定本工程为结构用双排扣件式脚手架，计算单元选择顶部5层脚手架，高度为=2.9×5=14.5m，作业层为一层/=3KN/㎡；外脚手架的高度为100.6m，青岛地区的基本风压值ω0=0.5 KN/㎡；全挂密目网，取密目网的挡风面积为50%。
脚手架的设计参数为：立杆纵距=1.5m，立杆横距=0.9m，步距h=1.8m，连墙件为二步三跨设置，每一悬挑层内铺设2层竹笆脚手板（其中一层为作业层，另一层为防护层）。
其他计算参数为：立杆截面积A=489 mm2；立杆的截面抵抗矩W=5.08×103mm3；立杆的回转半径=15.8mm。
挡风面积A n=1.5×1.8（1－0.089）×0.5＋1.5×1.8×0.089=1.470㎡；迎风面积A w=1.5×1.8=2.7㎡；钢材的抗压设计强度=0.205 KN/mm2，连墙件的横距=4.5m，连墙件的竖距=3.6m。
2. 脚手架整体稳定性的验算2.1 荷载计算（1）恒载的标准值G kG k=H i(g k1+ g k2)+n1l a g k2查表得=0.1058KN/m；=0.3587+ 0.2087=0.5674KN/m（板底支承间距0.75m，设防护栏杆，其中0.2087 KN/m为防护层重量）； =0.0768 KN/m；G k=17.5×（0.1058+0.0768）+1.5×0.5674=4.05 KN（2）活载的标准值Q k查表得=1.35 KN/m=1.5×1.35=2.03KN（3）风荷载的标准值ωk查表得；由《建筑结构荷载规范》查得=1.67。
悬挑脚手架计算书悬挑脚手架：本工程采用悬挑脚手架，采用14a槽钢,槽钢间距为1.5m。
有关参数及计算书如下：1、参数：（1）φ48，厚3.0mm钢管立杆纵距：l=1.5m，横距b=1.0m，步距1.5m步数n=10步，H0=1.5×10=15m铺脚手片层数n1=10步钢管自重=33.3N/m，扣件自重=15.5N/个脚手片自重=300 N/m2，挡脚板=36 N/m安全网=40 N/m（2）14a槽钢截面面积：A=18.5×102mm2截面抵抗矩：W=80.5×103mm3每米自重：q=0.15KN/m2、立杆所承担的轴心压力计算：脚手板荷载P1=(B/2+b)×l×q1×n2=(1.0/2+0.2)×1.5×0.35×4=1.47 kN式中q1——脚手板荷载，q1=0.35kN/m2；n1——脚手板铺设层数，n1=4.0。
脚手架自重P2=n2[q2(h+l+B/2+b)+Q]=10×[0.033(1.5+1.5+1.0/2+0.2)+0.020] =1.42kN式中q2——钢管自重，q2=0.033kN/m(φ48×3.0)；Q——扣件重，按二个直角扣件计算，Q=0.020kN；N2——立杆步数；n2=10底层每根立杆所承担的轴心压力NN=[γG(P1+P2)]=[1.2×(1.47+1.42)]=3.47kN3、槽钢承载力的验算：槽钢外挑1.35m。
计算槽钢的受力槽钢最大受力点为与楼面接触点M= N×（1.3+0.3）+q×1.35×1.35/2=5.69KN•mб=M/W=70.67N/mm2 <f=215N/mm2,14a槽钢可满足抗弯要求。
抗剪验算：剪力F =6.94KNτ=F/A=6940/1850=3.75N/mm2<fv=125 N/mm2，满足抗剪要求。
悬挑脚手架计算书一、工程概况本工程为_____，位于_____，建筑高度为_____m，结构形式为_____。
为满足施工需要，拟在建筑物_____侧设置悬挑脚手架。
二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）2、《建筑结构荷载规范》（GB50009-2012）3、《钢结构设计规范》（GB50017-2017）4、本工程施工图纸及施工组织设计三、脚手架设计参数1、脚手架立杆横距 Lb ＝ 105m，立杆纵距 La ＝ 15m，步距 h ＝18m。
2、内立杆距建筑物距离 a ＝ 03m。
3、脚手架搭设高度 H ＝ 20m。
4、悬挑梁选用 16 号工字钢，长度为 L ＝ 3m，悬挑长度 l1 ＝ 13m，锚固长度 l2 ＝ 17m。
5、连墙件采用两步三跨设置，竖向间距 36m，水平间距 45m。
四、荷载计算1、恒载标准值 G1k每米立杆承受的结构自重标准值 gk1 ＝ 01248kN/m脚手板自重标准值 gk2 ＝ 035kN/m²栏杆与挡脚板自重标准值 gk3 ＝ 014kN/m安全网自重标准值 gk4 ＝ 001kN/m²2、活载标准值 Qk施工均布活荷载标准值 Qk1 ＝ 3kN/m²风荷载标准值ωk风荷载标准值应按照以下公式计算：ωk ＝07μzμsω0其中，μz 为风压高度变化系数，μs 为风荷载体型系数，ω0 为基本风压。
本工程地处_____，基本风压ω0 ＝ 03kN/m²。
风压高度变化系数μz 按《建筑结构荷载规范》取值。
风荷载体型系数μs ＝13φ，φ 为挡风系数。
挡风系数φ ＝ 12An/Aw其中，An 为挡风面积，Aw 为迎风面积。
五、纵向水平杆计算1、强度计算最大弯矩 Mmax ＝ 01q1l²＋ 0117q2l²其中，q1 为恒载均布线荷载标准值，q2 为活载均布线荷载标准值。
弯曲应力σ ＝ Mmax/WW 为纵向水平杆的截面抵抗矩。

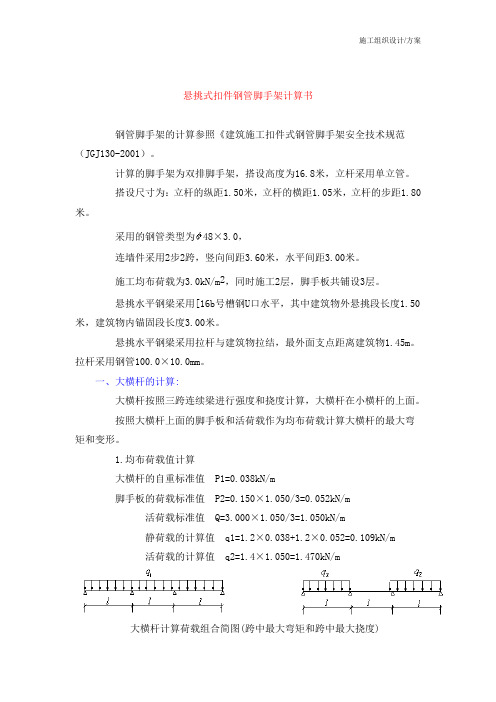

悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。
计算的脚手架为双排脚手架，搭设高度为16.8米，立杆采用单立管。
搭设尺寸为：立杆的纵距1.50米，立杆的横距1.05米，立杆的步距1.80米。
采用的钢管类型为48×3.0，连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。
施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设3层。
悬挑水平钢梁采用[16b号槽钢U口水平，其中建筑物外悬挑段长度1.50米，建筑物内锚固段长度3.00米。
悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物1.45m。
拉杆采用钢管100.0×10.0mm。
一、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.150×1.050/3=0.052kN/m活荷载标准值 Q=3.000×1.050/3=1.050kN/m静荷载的计算值 q1=1.2×0.038+1.2×0.052=0.109kN/m活荷载的计算值 q2=1.4×1.050=1.470kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.109+0.10×1.470)×1.5002=0.350kN.m 支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.109+0.117×1.470)×1.5002=-0.412kN.m 我们选择支座弯矩和跨中弯矩的最大值进行强度验算：=0.412×106/4491.0=91.632N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值q1=0.038+0.052=0.091kN/m活荷载标准值q2=1.050kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.091+0.990×1.050)×1500.04/(100×2.06×105×107780.0)=2.511mm大横杆的最大挠度小于1500.0/150与10mm,满足要求!二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
