万用表保险管

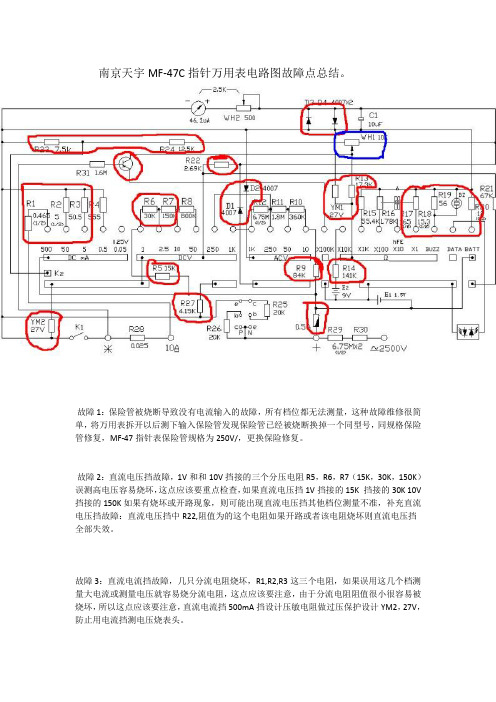

南京天宇MF-47C指针万用表电路图故障点总结。

故障1：保险管被烧断导致没有电流输入的故障，所有档位都无法测量，这种故障维修很简单，将万用表拆开以后测下输入保险管发现保险管已经被烧断换掉一个同型号，同规格保险管修复，MF-47指针表保险管规格为250V/，更换保险修复。

故障2：直流电压挡故障，1V和和10V挡接的三个分压电阻R5，R6，R7（15K，30K，150K）误测高电压容易烧坏，这点应该要重点检查，如果直流电压挡1V挡接的15K 挡接的30K 10V 挡接的150K如果有烧坏或开路现象，则可能出现直流电压挡其他档位测量不准，补充直流电压挡故障：直流电压挡中R22,阻值为的这个电阻如果开路或者该电阻烧坏则直流电压挡全部失效。

故障3：直流电流挡故障，几只分流电阻烧坏，R1,R2,R3这三个电阻，如果误用这几个档测量大电流或测量电压就容易烧分流电阻，这点应该要注意，由于分流电阻阻值很小很容易被烧坏，所以这点应该要注意，直流电流挡500mA挡设计压敏电阻做过压保护设计YM2，27V，防止用电流挡测电压烧表头。

-故障4：交流电压挡故障，交流电压挡10V挡接的84K分压电阻和交流电压挡50V挡接的360K分压电阻（R9，R10）如果误测高压很容易烧掉分压电阻，这点应该要注意检查，在检修交流电压挡故障中，如果交流电压挡出现测量不准或无法测量的故障，则第一步首先检查电刷与电路板是否出现接触不良的现象，如果出现接触不良的故障也会出现测量不准或无法测量的故障，排除这个故障，检查分压电阻的电阻值，防止分压电阻出现阻值变化或分压电阻开路的故障，如果检查中分压电阻有阻值变化或分压电阻开路的故障更换同阻值大小的分压电阻来修复，如果分压电阻正常则交流电压挡还是无法使用或测量不准，则应该重点检查交流电压挡中整流器中半波整流电路中的两只整流二极管的正反向电阻值，可能由于整流二极管击穿或开路引起交流电压挡无法使用或测量不准，交流电压挡中（D1，D2）D1和D2有一只管子击穿交流电压挡都会出现故障。

保险丝的测量方法保险丝是一种用于保护电路的常见电子元件，它的测量方法对于维修电器或电路故障排除非常重要。

本文将介绍不同类型保险丝的测量方法，以及如何正确选择和更换保险丝。

我们来了解一下保险丝的基本知识。

保险丝是一种电流过载保护装置，其作用是在电路中的电流超过额定值时自动断开电路，以防止电器或电路因过载而受损或引发火灾。

常见的保险丝有玻璃管式保险丝、热熔型保险丝和电子熔断器等。

不同类型的保险丝具有不同的外观和测量方法。

下面将分别介绍它们的测量方法。

首先是玻璃管式保险丝。

这种保险丝通常是由玻璃管和两个金属端子组成。

测量玻璃管式保险丝的方法很简单。

首先，将电源关闭，并使用万用表将其调整到电阻测量模式。

然后，将保险丝两端的金属端子与万用表的探针接触。

如果保险丝正常，万用表应显示为零或非常低的电阻值。

如果保险丝断开，万用表将显示一个无穷大的电阻值，说明保险丝已经熔断，需要更换。

接下来是热熔型保险丝。

这种保险丝通常是由一个金属丝和一个熔断体组成。

它的测量方法与玻璃管式保险丝类似。

关闭电源，并使用万用表将其调整到电阻测量模式。

然后，将保险丝两端的金属丝与万用表的探针接触。

如果保险丝正常，万用表应显示为零或非常低的电阻值。

如果保险丝断开，万用表将显示一个无穷大的电阻值，说明保险丝已经熔断，需要更换。

最后是电子熔断器。

这种保险丝通常是由一个电子元件组成，它可以自动断开电路，并在电路故障排除后自动恢复。

测量电子熔断器的方法与上述两种保险丝有所不同。

关闭电源，并使用万用表将其调整到直流电压测量模式。

然后，将万用表的一个探针接触电子熔断器的一个端子，另一个探针接触另一个端子。

如果电子熔断器正常，万用表将显示电路中的电压值。

如果电子熔断器断开，万用表将不显示电压值，说明电子熔断器已经自动断开电路。

选择和更换保险丝时需要注意以下几点。

首先，要根据电路的额定电流选择合适的保险丝。

保险丝的额定电流应略高于电路的额定电流，以确保在电流过载时及时断开电路。

数字万用表DT9205A 使用说明书一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等。

相关术语及仪表盘上的名词解释：LCD/液晶显示屏；交流电的有效值用字母rms 表示.例如,市电峰值为311V,有效值为220Vrms ；模/数转换器是模拟信号与数字信号相互转换的电子元件；按下仪表盘左上的HD 键可以保持LCD 数据键；仪表盘下方FUSED 表示该量程有保险管,UNFUSED 表示无保险管；15SEC 是指测试时间限于15秒二、特点1. 功能选择具有32个量程.量程与LCD 有一定的对应关系:选择一个量程,如果量程是一位数,则LCD 上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD 上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD 上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD 没有小数显示.2. 测试数据显示在LCD 中.3. 过量程时,LCD 的第一位显示 "1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半。

)5. 全量程过载保护6. ①工作温度： 0℃-40℃②储存温度：-10℃ -- +50℃7. 电池不足指示：LCD 液晶屏左下方显示三、技术指标精确度:±(%读数+第四位上的字数).注意:括号内的第2部分,为精确度的修正值,应放在该档位的最后一位数字上.精确度保证期为1年例如:一个电子元件在200档位的读数为100.0,该档位精确度标示为±(5%+2),该档位在LCD 中有一位小数 则这个电子元件的实际数据a,介于不等式100-(5%×100.0+0.2)≤a≤100+(5%×100.0+0.2)即 94.8≤a≤105.2环境温度:23℃±5℃相对湿度: <75%1. 直流电压量程 分辨率 准确度200mV(毫伏) 100μV(微伏)±(0.5%+2) 2V(伏) 1mV(毫伏) 20V 10mV200V 100mV1000V 1V ±(0.8%+2)单位换算：1V=1000mV(毫伏),1mV=1000μV(微伏)例如,在量限为200mV的档位,被测直流电源,其电压读数为100mV.当电压升高50μV(微伏)时,万用表读数仍为100.0;当电压升高150μV(微伏)时,万用表读数的末位会增加一个字，变为100.1测量电压时,万用表如同一个电阻。

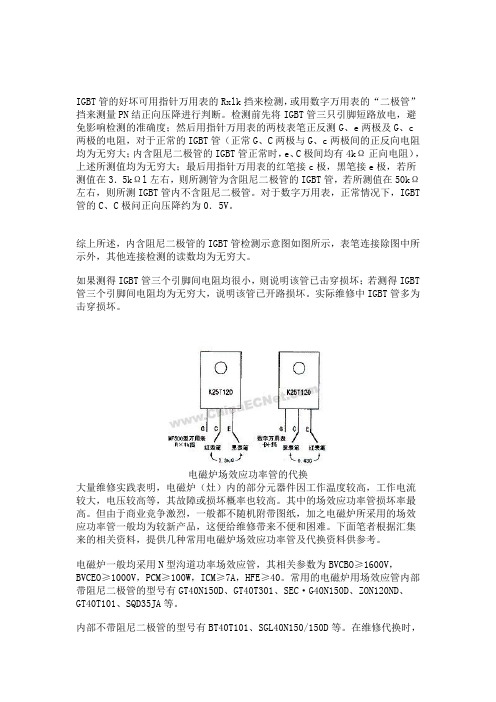

IGBT管的好坏可用指针万用表的Rxlk挡来检测，或用数字万用表的“二极管”挡来测量PN结正向压降进行判断。

检测前先将IGBT管三只引脚短路放电，避免影响检测的准确度；然后用指针万用表的两枝表笔正反测G、e两极及G、c两极的电阻，对于正常的IGBT管（正常G、C两极与G、c两极间的正反向电阻均为无穷大；内含阻尼二极管的IGBT管正常时，e、C极间均有4kΩ正向电阻），上述所测值均为无穷大；最后用指针万用表的红笔接c极，黑笔接e极，若所测值在3．5kΩl左右，则所测管为含阻尼二极管的IGBT管，若所测值在50kΩ左右，则所测IGBT管内不含阻尼二极管。

对于数字万用表，正常情况下，IGBT 管的C、C极问正向压降约为0．5V。

综上所述，内含阻尼二极管的IGBT管检测示意图如图所示，表笔连接除图中所示外，其他连接检测的读数均为无穷大。

如果测得IGBT管三个引脚间电阻均很小，则说明该管已击穿损坏；若测得IGBT 管三个引脚间电阻均为无穷大，说明该管已开路损坏。

实际维修中IGBT管多为击穿损坏。

电磁炉场效应功率管的代换大量维修实践表明，电磁炉（灶）内的部分元器件因工作温度较高，工作电流较大，电压较高等，其故障或损坏概率也较高。

其中的场效应功率管损坏率最高。

但由于商业竞争激烈，一般都不随机附带图纸，加之电磁炉所采用的场效应功率管一般均为较新产品，这便给维修带来不便和困难。

下面笔者根据汇集来的相关资料，提供几种常用电磁炉场效应功率管及代换资料供参考。

电磁炉一般均采用N型沟道功率场效应管，其相关参数为BVCBO≥1600V，BVCEO≥1000V，PCM≥100W，ICM≥7A，HFE≥40。

常用的电磁炉用场效应管内部带阻尼二极管的型号有GT40N150D、GT40T301、SEC·G40N150D、ZON120ND、GT40T101、SQD35JA等。

内部不带阻尼二极管的型号有BT40T101、SGL40N150/150D等。

保险丝的测量方法保险丝是一种用于保护电气电路的安全装置，当电路中的电流超过保险丝的额定电流时，保险丝会熔断，切断电流，起到保护电路和设备的作用。

为了确保保险丝的选用和使用的准确性，需要对保险丝进行测量。

一、使用万用表进行测量使用万用表是一种常见的测量保险丝的方法。

首先，将万用表的旋钮调整到电流测量档位，选择合适的电流档位，一般保险丝的额定电流在数十毫安到几安之间。

然后，将保险丝两端的引线分别连接到万用表的电流测量插孔中。

注意保持电路处于断开状态，以免发生电流过大的情况。

最后，合上电路，读取万用表上显示的电流数值，即可得到保险丝的实际电流。

二、使用保险丝测试仪进行测量保险丝测试仪是一种专门用于测量保险丝的工具。

使用保险丝测试仪进行测量的步骤相对简单。

首先，将保险丝测试仪的两个夹持头分别夹住保险丝的两端。

然后，将保险丝测试仪接通电源，保持电路处于断开状态。

最后，观察保险丝测试仪上的指示灯或显示屏，根据指示灯的亮灭或显示屏上的数值，判断保险丝是否正常工作。

三、使用保险丝熔断指示器进行测量保险丝熔断指示器是一种专门用于检测保险丝是否熔断的设备。

使用保险丝熔断指示器进行测量的步骤简单明了。

首先，将保险丝熔断指示器的两个夹持头分别夹住保险丝的两端。

然后，将保险丝熔断指示器接通电源，保持电路处于断开状态。

最后，观察保险丝熔断指示器上的指示灯或显示屏，根据指示灯的亮灭或显示屏上的数值，判断保险丝是否熔断。

四、使用保险丝电流表进行测量保险丝电流表是一种专门用于测量保险丝电流的仪表。

使用保险丝电流表进行测量需要一定的电路连接。

首先，将保险丝电流表的两个引线分别连接到保险丝的两端。

然后，将保险丝电流表接通电源，保持电路处于断开状态。

最后，观察保险丝电流表上的指针或数字显示，即可读取保险丝的电流数值。

五、使用示波器进行测量示波器是一种用于测量电信号波形的仪器，也可以用于测量保险丝的电流波形。

使用示波器进行测量需要一定的电路连接。

万用表坏了怎么办？6个维修实例让你巧变万用表维修达人点击上方高保真音响杂志可订阅哦！电子专业有太多的门类，需要涉及的工具也是五花八门，如果要问哪种工具最通用也最常用，首当其冲的可能就是万用表了。

它对每一个学电子搞技术的人都太重要了，以至于人手一台也不为过。

那么就是这样如此重要的工具平时也会出现一些故障和麻烦，懂得其内部原理的老工程师解决问题相对容易，新手则很难找到故障的问题出在哪里。

耽误时间不说，可能最后还要花钱买台新的，实在得不偿失。

学会发现问题、解决问题就变成了当务之急要做的事。

下面我通过6个简单、典型的检修实例，向初学者介绍万用表常见故障的分析思路与检修方法，读者假设能一通百通，举一反三，日后必能帮你解决燃眉之急的问题。

实例1【故障现象】某台DT830型数字式万用表，在无输入状况下，交流电流、电压和直流电压各挡显示均不能为正常情况下的“0”。

【分析与检查】数字式万用表在无输入状况下，交流电流、电压和直流电压各挡显示均不为“0”，问题可能出在交、直流电压挡的公共部分。

打开万用表，发现表内灰尘较多，转换开关触片上均有较黑的油污，集成电路7106芯片引脚间也有较多灰垢。

很显然，故障原因来自灰垢等造成的万用表电路间的漏电。

【处理措施】先用毛刷清除浮灰，再用无水酒精、纱布清理开关触片等处的油垢，并自然风干。

经过这样的处理后，万用表故障排除。

实例2【故障现象】某台DT830B型数字式万用表，所有欧姆挡及晶体二极管测量挡示数均为“0”〔正常时均应在最高位显示溢出数字“1”〕，其他挡位正常。

【分析与检查】打开万用表后盖，仔细观察电阻器、电容器、保险管等，均无因过电流而引起的烧焦和熔断现象。

接下来检查电路半导体器件，该万用表中只有1只晶体二极管和2只晶体三极管，位置如图1所示。

晶体二极管型号为1N4007，分析此晶体二极管应为交流电压挡的整流器件，不在故障范围内，因此重点检查2只晶体三极管，其型号均为9014。

指针万用表原理与维修以国产MF-47指针万用表为例讲解一下指针万用表故障维修，故障分为两方面，一方面表头故障，一方面电路故障，其中表头故障，分为表头机械故障和表头保护电路故障，首先讲解表头维修。

我们知道指针万用表的表头是一个高灵敏度的磁电式微安级的直流电流表，表头满篇电流一般为几微安至几十微安，如果误测高电压或大电流很容易损坏机械表头，所以下面以MF-47的表头也就是满篇电流为46.2μA，内阻为2.5KΩ为例讲解故障维修。

表头故障维修1：所有档位测量的时候指针不动，一般这种故障排除电路中的保险管烧断，将表头正负极接线从线路板上取下，使用数字万用表电阻挡200欧档位，将红表笔接表头正极，黑表笔接表头负极，如果指针偏转则说明表头内部的动圈（线圈）没有被烧断，反之如果给表头加电流指针不偏转则说明表头内部的动圈（线圈）开路或短路，维修方法：可以采取更换动圈。

表头故障维修2：所有档位测量的时候指针偏转的幅度都很小，一般这种故障不用怀疑故障肯定存在表头，因为我们知道，所有档位测量的时候指针偏转的幅度很小，那么说明万用表内部电路中的分压/分流电阻不可能全部损坏（开路或短路）则说明故障存在机械表头，一般是因为磁钢也就是永久磁铁失磁引起的该故障，是由于长时间将万用电表放在高频磁场旁引起表头内部磁钢（永久磁铁）失磁的故障，维修方法：使用充磁机给表头充磁如果充磁过多，要退磁。

表头故障维修3：所有档位测量的时候指针偏转的幅度均很大接近满篇，一般这种故障是因为，弹簧游丝变松或弹簧游丝变形失弹性引起的，维修方法可以采取给游丝整形或更换游丝，当然一般如果误将电表摔倒地上也容易将游丝摔变形引起表头测量的时候指针接近满篇。

表头故障维修4：指针不复位也就是指针不归灵，调节机械调零没有反映，一般这种故障是由于上游丝变形或上游丝弹性变差引起的不归0，我们知道游丝的作用起到两个方面，1：产生反作用力据，2：指针复位，如果出现指针不复位的故障，多数是由于游丝性能变差，游丝变软或游丝弹性变差，更换上游丝修复故障。
