9011,9012,9013,9014,8050,8550三极管的区别9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140详情如下：90系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。
9011 结构：NPN集电极-发射极电压30V集电极-基电压50V射极-基极电压5V集电极电流0.03A耗散功率0.4W结温150℃特怔频率平均370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989012 结构：PNP集电极-发射极电压-30V集电极-基电压-40V射极-基极电压-5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009013 结构：NPN集电极-发射极电压25V集电极-基电压45V射极-基极电压5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009014 结构：NPN集电极-发射极电压45V集电极-基电压50V射极-基极电压5V集电极电流0.1A耗散功率0.4W结温150℃特怔频率最小150MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009015 结构：PNP集电极-发射极电压-45V集电极-基电压-50V射极-基极电压-5V集电极电流0.1A耗散功率0.45W结温150℃特怔频率平均300MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009016 结构：NPN集电极-发射极电压20V集电极-基电压30V射极-基极电压5V集电极电流0.025A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989018 结构：NPN集电极-发射极电压15V集电极-基电压30V射极-基极电压5V集电极电流0.05A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198三极管85508550是一种常用的普通三极管。
常用场效应管和晶体管参数大全关键字：常用场效应管和晶体管参数大全IRFU020 50V 15A 42W NMOS场效应IRFPG42 1000V 4A 150W NMOS场效应IRFPF40 900V 4.7A 150W NMOS场效应IRFP9240 200V 12A 150W PMOS场效应IRFP9140 100V 19A 150W PMOS场效应IRFP460 500V 20A 250W NMOS场效应IRFP450 500V 14A 180W NMOS场效应IRFP440 500V 8A 150W NMOS场效应IRFP353 350V 14A 180W NMOS场效应IRFP350 400V 16A 180W NMOS场效应IRFP340 400V 10A 150W NMOS场效应IRFP250 200V 33A 180W NMOS场效应IRFP240 200V 19A 150W NMOS场效应IRFP140 100V 30A 150W NMOS场效应IRFP054 60V 65A 180W NMOS场效应IRFI744 400V 4A 32W NMOS场效应IRFI730 400V 4A 32W NMOS场效应IRFD9120 100V 1A 1W NMOS场效应IRFD123 80V 1.1A 1W NMOS场效应IRFD120 100V 1.3A 1W NMOS场效应IRFD113 60V 0.8A 1W NMOS场效应IRFBE30 800V 2.8A 75W NMOS场效应IRFBC40 600V 6.2A 125W NMOS场效应IRFBC30 600V 3.6A 74W NMOS场效应IRFBC20 600V 2.5A 50W NMOS场效应IRFS9630 200V 6.5A 75W PMOS场效应IRF9630 200V 6.5A 75W PMOS场效应IRF9541 60V 19A 125W PMOS场效应IRF9531 60V 12A 75W PMOS场效应IRF9530 100V 12A 75W PMOS场效应IRF840 500V 8A 125W NMOS场效应IRF830 500V 4.5A 75W NMOS场效应IRF740 400V 10A 125W NMOS场效应IRF730 400V 5.5A 75W NMOS场效应IRF720 400V 3.3A 50W NMOS场效应IRF640 200V 18A 125W NMOS场效应IRF630 200V 9A 75W NMOS场效应IRF610 200V 3.3A 43W NMOS场效应IRF541 80V 28A 150W NMOS场效应IRF540 100V 28A 150W NMOS场效应IRF530 100V 14A 79W NMOS场效应IRF230 200V 9A 79W NMOS场效应IRF130 100V 14A 79W NMOS场效应BUZ20 100V 12A 75W NMOS场效应BUZ11A 50V 25A 75W NMOS场效应BS170 60V 0.3A 0.63W NMOS场效应常用场效应管及晶体管参数2晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC4582 600V 15A 75W NPN2SC4517 550V 3A 30W NPN2SC4429 1100V 8A 60W NPN2SC4297 500V 12A 75W NPN2SC4288 1400V 12A 200W NPN2SC4242 450V 7A 40W NPN2SC4231 800V 2A 30W NPN2SC4119 1500V 15A 250W NPN2SC4111 1500V 10A 250W NPN2SC4106 500V 7A 50W 20MHZ NPN2SC4059 600V 15A 130W NPN2SC4038 50V 0.1A 0.3W 180MHZ NPN 2SC4024 100V 10A 35W NPN2SC3998 1500V 25A 250W NPN2SC3997 1500V 15A 250W NPN2SC3987 50V 3A 20W 1000 NPN达林顿2SC3953 120V 0.2A 1.3W 400MHZ NPN 2SC3907 180V 12A 130W 30MHZ NPN2SC3893 1400V 8A 50W 8MHZ NPN2SC3886 1400V 8A 50W 8MHZ NPN2SC3873 500V 12A 75W 30MHZ NPN 2SC3866 900V 3A 40W NPN2SC3858 200V 17A 200W 20MHZ NPN 2SC3807 30V 2A 1.2W 260MHZ NPN 2SC3783 900V 5A 100W NPN2SC3720 1200V 10A 200W NPN2SC3680 900V 7A 120W NPN2SC3679 900V 5A 100W NPN2SC3595 30V 0.5A 1.2W 90 NPN2SC3527 500V 15A 100W 13 NPN2SC3505 900V 6A 80W 12 NPN2SC3460 1100V 6A 100W 12 NPN2SC3457 1100V 3A 50W 12 NPN2SC3358 20V 0.15A 7000MHZ NPN 2SC3355 20V 0.15A 6500MHZ NPN2SC3320 500V 15A 80W NPN2SC3310 500V 5A 40W 20 NPN2SC3300 100V 15A 100W NPN2SC1855 20V 0.02A 0.25W 550MHZ NPN2SC1507 300V 0.2A 15W NPN常用场效应管及晶体管参数3--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC1494 36V 6A 40W 175MHZ NPN2SC1222 60V 0.1A 0.25W 100MHZ NPN2SC1162 35V 1.5A 10W NPN2SC1008 80V 0.7A 0.8W 50MHZ NPN2SC900 30V 0.03A 0.25W 100MHZ NPN2SC828 45V 0.05A 0.25W NPN2SC815 60V 0.2A 0.25W NPN2SC380 35V 0.03A 0.25W NPN2SC106 60V 1.5A 15W NPN2SB1494 120V 25A 120W PNP达林顿2SB1429 180V 15A 150W PNP2SB1400 120V 6A 25W 1000-20000 PNP达林顿2SB1375 60V 3A 2W PNP2SB1335 80V 4A 30W PNP2SB1317 180V 15A 150W PNP2SB1316 100V 2A 10W 15000 PNP达林顿2SB1243 40V 3A 1W 70MHZ PNP2SB1240 40V 2A 1W 100MHZ PNP2SB1238 80V 0.7A 1W 100MHZ PNP2SB1079 100V 20A 100W 5000 PNP达林顿2SB1020 100V 7A 40W 6000 PNP达林顿2SB834 60V 3A 30W PNP2SB817 160V 12A 100W PNP2SB772 40V 3A 10W PNP2SB744 70V 3A 10W PNP2SB734 60V 1A 1W PNP2SB688 120V 8A 80W PNP2SB675 60V 7A 40W PNP达林顿2SB669 70V 4A 40W PNP达林顿2SB649 180V 1.5A 1W PNP2SB647 120V 1A 0.9W 140MHZ PNP2SB449 50V 3.5A 22W PNP2SA1943 230V 15A 150W PNP2SA1668 200V 2A 25W 20MHZ PNP2SA1516 180V 12A 130W 25MHZ PNP2SA1494 200V 17A 200W 20MHZ PNP2SA1444 100V 1.5A 2W 80MHZ PNP2SA1358 120V 1A 10W 120MHZ PNP2SA1302 200V 15A 150W PNP2SA1301 200V 10A 100W PNP2SA1295 230V 17A 200W PNP2SA1265 140V 10A 30W PNP2SA1216 180V 17A 200W PNP--------------------------------------------------------------------------------常用场效应管及晶体管参数4--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SA1162 50V 0.15A 0.15W PNP2SA1123 150V 0.05A 0.75W PNP2SA1020 50V 2A 0.9W PNP2SA1009 350V 2A 15W PNP2N6678 650V 15A 175W NPN2N5685 60V 50A 300W NPN2N6277 180V 50A 300W NPN2N5551 160V 0.6A 0.6W 100MHZ NPN2N5401 160V 0.6A 0.6W 100MHZ PNP2N3773 160V 16A 150W NPN2N3055 100V 15A 115W NPN2N2907 60V 0.6A 0.4W 200 NPN2N2369 40V 0.5A 0.3W 800MHZ NPN 2N2222 60V 0.8A 0.5W 45 NPN 9018 30V 0.05A 0.4W 1G NPN 9015 50V 0.1A 0.4W 150MHZ PNP 9014 50V 0.1A 0.4W 150MHZ NPN 9013 50V 0.5A 0.6W NPN9012 50V 0.5A 0.6W PNP9011 50V 0.03A 0.4W 150MHZ NPN TIP147 100V 10A 125W PNPTIP142 100V 10A 125W NPNTIP127 100V 8A 65W PNPTIP122 100V 8A 65W NPNTIP42C 100V 6A 65W PNPTIP41C 100V 6A 65W NPNTIP36C 100V 25A 125W PNP TIP35C 100V 25A 125W NPN TIP32C 100V 3A 40W PNPTIP31C 100V 3A 40W NPNMJE13007 1500V 2.5A 60W NPN MJE13005 400V 4A 60W NPN MJE13003 400V 1.5A 14W NPN MJE2955T 60V 10A 75W NPN MJE350 300V 0.5A 20W NPN MJE340 300V 0.5A 20W NPN MJ15025 400V 16A 250W PNP MJ15024 400V 16A 250W NPNMJ11033 120V 50A 300W NPNMJ11032 120V 50A 300W NPNMJ10025 850V 20A 250W NPNMJ10016 500V 50A 200W NPN--------------------------------------------------------------------------------常用场效应管及晶体管参数5--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型BUS13A 1000V 15A 175W NPNBUH515 1500V 10A 80W NPNBU2527 1500V 15A 150W NPNBU2525 1500V 12A 150W NPNBU2522 1500V 11A 150W NPNBU2520 800V 10A 150W NPNBU2508 700V 8A 125W NPNBU2506 1500V 7A 50W NPNBU932R 500V 15A 150W NPNBU806 400V 8A 60W NPNBU406 400V 7A 60W NPNBU323 450V 10A 125W NPN达林顿BF458 250V 0.1A 10W NPNBD682 100V 4A 40W PNPMJ10015 400V 50A 200W NPNMJ10012 400V 10A 175W NPN达林顿MJ3055 60V 15A 115W NPN MJ2955 60V 15A 115W PNP MN650 1500V 6A 80W NPN BUX98A 400V 30A 210W NPN BUX84 800V 2A 40W NPN BUW13A 1000V 15A 150W NPN BUV48A 450V 15A 150W NPN BUV28A 225V 10A 65W NPN BUV26 90V 14A 65W NPN BUT12A 450V 10A 125W NPN BUT11A 1000V 5A 100W NPN BUS14A 1000V 30A 250W NPN BD681 100V 4A 40W NPNBD244 45V 6A 65W PNPBD243 45V 6A 65W NPNBD238 100V 2A 25W PNPBD237 100V 2A 25W NPNBD138 60V 1.5A 12.5W PNPBD137 60V 1.5A 12.5W NPNBD136 45V 1.5A 12.5W PNPBD135 45V 1.5A 12.5W NPNBC547 50V 0.2A 0.5W 300MHZ NPN BC546 80V 0.2A 0.5W NPNBC338 50V 0.8A 0.6W NPNBC337 50V 0.8A 0.6W NPNBC327 50V 0.8 0.6W PNPBC307 50V 0.2AA 0.3W PNP--------------------------------------------------------------------------------常用场效应管及晶体管参数6--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SDK55 400V 4A 60W NPN2SD2445 1500V 12.5A 120W NPN2SD2388 90V 3A 1.2W NPN达林顿2SD2335 1500V 7A 100W NPN2SD2334 1500V 5A 80W NPN2SD2156 120V 25A 125W 2000-20000 NPN达林顿2SD2155 180V 15A 150W NPN2SD2036 60V 1A 1.2W NPN2SD2012 60V 3A 2W NPN2SD2008 80V 1A 1.5W NPN2SD1997 40V 3A 1.5W 100MHZ NPN2SD1994 60V 1A 1W NPN2SD1993 50V 0.1A 0.4W NPN2SD1980 100V 2A 10W 1000-10000 NPN达林顿2SD1978 120V 1.5A 1W 30000 NPN达林顿2SD1975 180V 15A 150W NPN2SD1930 100V 2A 1.2W 1000 NPN达林顿2SD1847 50V 1A 1W NPN低噪2SD1762 60V 3A 25W 90MHZ NPN2SD1718 180V 15A 3.2W 20MHZ NPN2SD1640 120V 2A 1.2W 4000-40000 NPN达林顿2SD1590 150V 8A 25W 15000 NPN达林顿2SD1559 100V 20A 20W 5000 NPN达林顿2SD1415 80V 7A 40W 6000 NPN达林顿2SD1416 80V 7A 40W 6000 NPN达林顿2SD1302 25V 0.5A 0.5W 200MHZ NPN2SD1273 80V 3A 40W 50MHZ NPN2SD1163A 350V 7A 40W 60MHZ NPN2SD1047 160V 12A 100W NPN2SD1037 150V 30A 180W NPN2SD1025 200V 8A 50W NPN达林顿2SD789 100V 1A 0.9W NPN2SD774 100V 1A 1W NPN2SD669 180V 1.5A 1W 140MHZ NPN2SD667 120V 1A 0.9W 140MHZ NPN 达林顿2SD560 150V 5A 30W NPN 达林顿2SD547 600V 50A 400W NPN2SD438 500V 1A 0.75W 100MHZ NPN2SD415 120V 0.8A 5W NPN2SD385 100V 7A 30W NPN 达林顿2SD325 50V 3A 25W NPN2SD40C 40V 0.5A 40W NPN 达林顿2SC5252 1500V 15A 100W NPN2SC5251 1500V 12A 50W NPN2SC5250 1000V 7A 100W NPN--------------------------------------------------------------------------------常用场效应管及晶体管参数7--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC5244 1500V 15A 200W NPN2SC5207 1500V 10A 50W NPN2sc5200 230V 15A 150W NPN2sc5132 1500V 16A 50W NPN2sc5088 1500V 10A 50W NPN2sc5086 1500V 10A 50W NPN2sc5068 1500V 10A 50W NPN2sc5020 1000V 7A 100W NPN2sc4953 500V 2A 25W NPN2sc4941 1500V 6A 65W NPN2sc4927 1500V 8A 50W NPN2sc4924 800V 10A 70W NPN2sc4913 2000V 0.2A 35W NPN2sc4769 1500V 7A 60W NPN 带阻尼2sc4747 1500V 10A 50W NPN2sc4742 1500V 6A 50W NPN 带阻尼2sc4706 900V 14A 130W 6MH NPN 2SD1887 1500V 10A 70W NPN2SD1886 1500V 8A 70W NPN2SD1885 1500V 6A 60W NPN2SD1884 1500V 5A 60W NPN2SD1883 1500V 4A 50W NPN2SD1882 1500V 3A 50W NPN2SD1881 1500V 10A 70W NPN2SD1880 1500V 8A 70W NPN2SD1879 1500V 6A 60W NPN2SD1878 1500V 5A 60W NPN2SD1876 1500V 3A 50W NPN2SD1739 1500V 6A 100W NPN2SD1737 1500V 3.5A 60W NPN 2SD1732 1500V 7A 120W NPN 2SD1731 1500V 6A 100W NPN 2SD1730 1500V 5A 100W NPN 2SD1729 1500V 3.5A 60W NPN 2SD1711 1500V 7A 100W NPN 2SD1710 1500V 6A 100W NPN 2SD1656 1500V 6A 60W NPN2SD1655 1500V 5A 60W NPN2SD1654 1500V 3.5A 50W NPN 2SD1653 1500V 2.5A 50W NPN 2SD1652 1500V 6A 60W NPN2SD1651 1500V 5A 60W NPN--------------------------------------------------------------------------------常用场效应管及晶体管参数8--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SD1650 1500V 3.5A 50W NPN2SD1635 1500V 5A 100W NPN2SD1632 1500V 4A 70W NPN2SD1577 1500V 5A 80W NPN2SD1554 1500V 3.5A 40W NPN2SD1548 1500V 10A 50W NPN2SD1547 1500V 7A 50W NPN2SD1546 1500V 6A 50W NPN2SD1456 1500V 6A 50W NPN2SD1455 1500V 5A 50W NPN2SD1454 1700V 4A 50W NPN2SD1434 1700V 5A 80W NPN2SD1431 1500V 5A 80W NPN2SD1426 1500V 3.5A 80W NPN 2SD1402 1500V 5A 120W NPN 2SD1399 1500V 6A 60W NPN2SD1344 1500V 6A 50W NPN2SD1343 1500V 6A 50W NPN2SD1342 1500V 5A 50W NPN2SD1941 1500V 6A 50W NPN2SD1911 1500V 5A 50W NPN2SD1341 1500V 5A 50W NPN2SD1290 1500V 3A 50W NPN2SD1175 1500V 5A 100W NPN 2SD1174 1500V 5A 85W NPN2SD1173 1500V 5A 70W NPN2SD1172 1500V 5A 65W NPN2SD1143 1500V 5A 65W NPN2SD1142 1500V 3.5A 50W NPN 2SD1016 1500V 7A 50W NPN2SD995 2500V 3A 50W NPN2SD994 1500V 8A 50W NPN2SD957A 1500V 6A 50W NPN2SD954 1500V 5A 95W NPN2SD952 1500V 3A 70W NPN2SD904 1500V 7A 60W NPN2SD871 1500V 6A 50W NPN2SD870 1500V 5A 50W NPN2SD869 1500V 3.5A 50W NPN2SD838 2500V 3A 50W NPN2SD822 1500V 7A 50W NPN2SD821 1500V 6A 50W NPN--------------------------------------------------------------------------------常用场效应管及晶体管参数9--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC4303A 1500V 6A 80W NPN2SC4292 1500V 6A 100W NPN2SC4291 1500V 5A 100W NPN2SC4199A 1500V 10A 100W NPN 2SC3883 1500V 5A 50W NPN2SC3729 1500V 5A 50W NPN2SC3688 1500V 10A 150W NPN 2SC3687 1500V 8A 150W NPN2SC3686 1500V 7A 120W NPN2SC3685 1500V 6A 120W NPN2SC3486 1500V 6A 120W NPN2SC3485 1500V 5A 120W NPN2SC3484 1500V 3.5A 80W NPN 2SC3482 1500V 6A 120W NPN2SC3480 1500V 3.5A 80W NPN 2SC2125 2200V 5A 50W NPN2SC2027 1500V 5A 50W NPN BUY71 2200V 2A 40W NPNBU508A 1500V 7.5A 75W NPN BU500 1500V 6A 75W NPNBU308 1500V 5A 12.5W NPN BU209A 1700V 5A 12.5W NPN BU208D 1500V 5A 12.5W NPN BU208A 1500V 5A 12.5W NPN BU108 1500V 5A 12.5W NPN2SD1585 60V 3A 15W NPN2SD773 20V 2A 1W NPN2SC2785 60V 0.1A 0.3W NPN2SC403 50V 0.1A 0.1W NPN2SD1246 30V 2A 0.75W NPN2SC2570A 25V 0.07A 0.6W NPN 2SC1047 30V 0.015A 0.15W NPN 2SC3114 60V 0.15A 0.2W NPN2SD400 25V 1A 0.75W NPN2SC1923 40V 0.02A 0.1W NPN 2SC2621 300V 0.2A 10W NPN2SC2568 300V 0.2A 10W NPN2SC2216 50V 0.05A 0.3W NPN2SC1674 30V 0.02A 0.1W NPN2SC536F 40V 0.1A 0.25W NPN 2SA608F 30V 0.1A 0.25W PNP2SD1271A 130V 7A 40W NPN2SD1133 70V 4A 40W NPN--------------------------------------------------------------------------------常用场效应管及晶体管参数10--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC1890A 120V 0.05A 0.3W NPN2SC1360 50V 0.05A 0.5W NPN2SA1304 150V 1.5A 25W PNP2SD1274A 150V 5A 40W NPN2SC2371 300V 0.1A 10W NPN2SA966Y 30V 1.5A 0.9W PNP2SD1378 80V 0.7A 10W NPN2SD553Y 70V 7A 40W NPNRN1204 50V 0.1A 0.3W NPN2SD1405Y 50V 3A 30W NPN2SC2878 50V 0.3A 0.4W NPN2SC1959 30V 0.4A 0.5W NPN2SC1569 300V 0.15A 1.5W NPN 2SC2383Y 160V 1A 0.9W NPN2SA1299 50V 0.5A 0.3W PNP2SB564A 45V 0.05 0.25W PNP 2SD1877 800V 4A 50W NPNBU508A 1500V 8A 125W NPN BUT11 1500V 5A 80W NPN2SD3505 900V 6A 50W NPN2SD906 1400V 8A 50W NPN2SD905 1400V 8A 50W NPN2SD1397 1500V 3.5A 50W NPN 2SD1396 1500V 2.5A 50W NPN 2SC3153 900V 6A 100W NPN2SD1403 1500V 6A 50W NPN2SD1410 1500V 3.5A 80W NPN 2SD2057 1500V 5A 100W NPN 2SD2027 1500V 5A 50W NPN2SD953 1500V 7A 95W NPN2SD951 1500V 3A 65W NPN2SD950 1500V 3.5A 80W NPN 2SD852 1500V 5A 70W NPN2SD850 1500V 3A 25W NPN2SD900B 1500V 5A 50W NPN2SD899A 1500V 4A 50W NPN2SD871 1500V 6A 50W NPN2SD870 1500V 5A 50W NPN2SD869 1500V 3.5A 50W NPN2SD1433 1500V 7A 80W NPN2SD1432 1500V 6A 80W NPN2SD1431 1500V 5A 80W NPN2SD820 1500V 5A 50W NPN常用场效应管及晶体管参数11--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SD819 1500V 3.5A 50W NPN2SD1497 1500V 6A 50W NPN2SD1427 1500V 5A 80W NPN2SD1428 1500V 6A 80W NPN2SD1426 1500V 3.5A 80W NPN 2SC2068 70V 0.2A 0.62W NPN 2SC1627Y 80V 0.3A 0.6W NPN 2SC495Y 70V 0.8A 5W NPN2SC388A 20V 0.02A 0.2W NPN 2SB686 100V 6A 60W PNP2SA940 150V 1.5A 1.5W PNP 2SC2120Y 30V 0.8A 0.6W NPN 2SD1555 1500V 5A 50W NPN2SD8806 60V 3A 30W NPN2SC2456 300V 0.1A 10W NPN 2SA1300 20V 2A 0.7W PNP2SC2238 160V 1.5A 25W NPN2SC3328 80V 2A 0.9W NPN2SC2190 450V 5A 100W NPN2SA968Y 160V 1.5A 25W PNP2SC3402 50V 0.1A 0.3W NPN2SC2168 200V 2A 30W NPN2SC3198G 60V 0.15A 0.4W NPN 2SC2655Y 60V 2A 0.9W NPN2SC1827 80V 4A 30W NPN2SA1266Y 50V 0.15A 0.4W PNP 2SD880 60V 3A 30W NPN2SC1906 30V 0.05A 0.3W NPN 2SC945 50V 0.1A 0.25W NPN2SC3279 30V 2A 0.75W NPN2SC2236 30V 1.5A 0.9W NPN2SC383 20V 0.05A 0.2W NPN2SA950Y 150V 0.8A 0.6W PNPBC548B 30V 0.2A 0.5W NPN2SC3399 50V 0.1A 0.3W NPN2SD1455 1500V 5A 50W NPN2SC1983R 80V 3A 30W NPN2SC227 300V 0.1A 0.75W NPN2SC1213D 50V 0.5A 0.4W NPN2SA778AK 180V 0.05A 0.2W PNPDTC114ES 50V 0.1A 0.25W NPN2SC3413C 40V 0.1A 0.5W NPN常用场效应管及晶体管参数12---------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC2611 300V 0.1A 1.25W NPN2SC1514 300V 0.1A 1.25W NPNDTC124ES 50V 0.1A 0.25W PNP2SD1078 50V 2A 20W NPN2SA1390 35V 0.5A 0.3W PNP2SD788 20V 2A 0.9W NPN2SD882 40V 3A 10W NPN2SD787 20V 2A 0.9W NPN2SD401AK 200V 2A 25W NPN2SC2610 300V 0.1A 0.8W NPN2SC2271N 300V 0.1A 0.75W NPN2SC1740 50V 0.3A 0.3W NPN2SC1214C 50V 0.5A 0.6W NPN 2SC458D 30V 0.1A 0.2W NPN2SA673 50V 0.5A 0.4W PNP2SD1556 1500V 6A 50W NPN2SD1499 100V 5A 40W NPN2SD1264A 200V 2A 30W NPN2SD1010 50V 0.05A 0.3W NPN 2SD966 60V 5A 1W NPN2SD601AR 60V 0.1A 0.2W NPN 2SC3265Y 30V 0.8A 0.2W NPN 2SC3063 300V 0.1A 1.2W NPN 2SC2594 40V 5A 10W NPN2SC1317-R 30V 0.5A 0.4W NPN 2SB1013A 30V 0.5A 0.3W PNP 2SD1226 60V 3A 35W NPN2SB940 200V 2A 30W PNP2SA720-Q 50V 0.5A 0.4W PNP2SD1391 1500V 5A 80W NPN2SC2188 45V 0.05A 0.6W NPN2SK301-R 0.14A 0.25W N沟场效应管2SD1266 60V 3A 35W NPN2SD1175 1500V 5A 100W NPN2SD973 30V 1A 1W NPN2SC2923 300V 0.2A 15W NPN2SC2653H 250V 0.2A 15W NPN2SC2377C 30V 0.15A 0.2W NPN2SC1685Q 30V 0.1A 0.25W NPN2SC1573A 250V 0.07A 0.6W NPN2SB642-R 60V 0.2A 0.4W PNP2SA1018 150V 0.07A 0.75W PNP2SA564A 25V 0.1A 0.25W PNP--------------------------------------------------------------------------------常用场效应管及晶体管参数13--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SK301-Q 0.14A 0.25W N沟场效应管2SD1541 1500V 3A 50W NPN2SC1685 30V 0.1A 0.25W NPN2SC1573A 250V 0.07A 0.6W NPNUN4213 50V 0.1A 0.25W NPN UN4211 50V 0.1A 0.25W NPN UN4212 50V 0.1A 0.25W NPN UN4111 50V 0.1A 0.25W PNP2SD1541 1500V 3A 50W NPN2SD965 40V 5A 0.75W NPN2SC2839 30V 0.1A 0.1W NPN2SC2258 250V 0.1A 1W NPN2SC1846 45V 1A 1.2W NPN2SC1573A 250V 0.07A 0.6W NPN 2SA1309A 25V 0.1A 0.3W PNP 2SD1544 1500V 3.5A 40W NPN2SD802 900V 6A 50W NPN2SC2717 35V 0.8A 7.5W NPN2SC2073 150V 1.5A 25W NPN2SC1815Y 60V 0.15A 0.4W NPN 2SB774T 30V 0.01A 0.25W PNP 2SA1015R 50V 0.15A 0.4W PNP 2SA904 90V 0.05A 0.2W PNP2SA562T 30V 0.4A 0.3W PNP。
常用场效应管型号参数管脚识别及检测表公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-常用场效应管型号参数管脚识别及检测表场效应管管脚识别场效应管的检测和使用场效应管的检测和使用一、用指针式万用表对场效应管进行判别（1）用测电阻法判别结型场效应管的电极根据场效应管的PN结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个电极。
具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。
当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。
因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极Ｇ。
也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。
当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。
若两次测出的电阻值均很大，说明是ＰＮ结的反向，即都是反向电阻，可以判定是Ｎ沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向ＰＮ结，即是正向电阻，判定为Ｐ沟道场效应管，黑表笔接的也是栅极。
若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。
（2）用测电阻法判别场效应管的好坏测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1与栅极Ｇ2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏。
具体方法：首先将万用表置于Ｒ×１０或Ｒ×100档，测量源极Ｓ与漏极Ｄ之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测得阻值大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。
然后把万用表置于Ｒ×１０ｋ档，再测栅极Ｇ1与Ｇ2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。
常用场效应管型号参数管脚识别及检测表场效应管管脚识别场效应管的检测和使用场效应管的检测和使用一、用指针式万用表对场效应管进行判别1用测电阻法判别结型场效应管的电极根据场效应管的PN结正、反向电阻值不一样的现象;可以判别出结型场效应管的三个电极..具体方法：将万用表拨在R×1k档上;任选两个电极;分别测出其正、反向电阻值..当某两个电极的正、反向电阻值相等;且为几千欧姆时;则该两个电极分别是漏极D和源极S..因为对结型场效应管而言;漏极和源极可互换;剩下的电极肯定是栅极Ｇ..也可以将万用表的黑表笔红表笔也行任意接触一个电极;另一只表笔依次去接触其余的两个电极;测其电阻值..当出现两次测得的电阻值近似相等时;则黑表笔所接触的电极为栅极;其余两电极分别为漏极和源极..若两次测出的电阻值均很大;说明是ＰＮ结的反向;即都是反向电阻;可以判定是Ｎ沟道场效应管;且黑表笔接的是栅极；若两次测出的电阻值均很小;说明是正向ＰＮ结;即是正向电阻;判定为Ｐ沟道场效应管;黑表笔接的也是栅极..若不出现上述情况;可以调换黑、红表笔按上述方法进行测试;直到判别出栅极为止..2用测电阻法判别场效应管的好坏测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1与栅极Ｇ2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏..具体方法：首先将万用表置于Ｒ×１０或Ｒ×100档;测量源极Ｓ与漏极Ｄ之间的电阻;通常在几十欧到几千欧范围在手册中可知;各种不同型号的管;其电阻值是各不相同的;如果测得阻值大于正常值;可能是由于内部接触不良；如果测得阻值是无穷大;可能是内部断极..然后把万用表置于Ｒ×１０ｋ档;再测栅极Ｇ1与Ｇ2之间、栅极与源极、栅极与漏极之间的电阻值;当测得其各项电阻值均为无穷大;则说明管是正常的；若测得上述各阻值太小或为通路;则说明管是坏的..要注意;若两个栅极在管内断极;可用元件代换法进行检测..3用感应信号输人法估测场效应管的放大能力具体方法：用万用表电阻的R×100档;红表笔接源极Ｓ;黑表笔接漏极Ｄ;给场效应管加上1.5Ｖ的电源电压;此时表针指示出的漏源极间的电阻值..然后用手捏住结型场效应管的栅极Ｇ;将人体的感应电压信号加到栅极上..这样;由于管的放大作用;漏源电压VDS和漏极电流Iｂ都要发生变化;也就是漏源极间电阻发生了变化;由此可以观察到表针有较大幅度的摆动..如果手捏栅极表针摆动较小;说明管的放大能力较差；表针摆动较大;表明管的放大能力大；若表针不动;说明管是坏的..根据上述方法;我们用万用表的R×100档;测结型场效应管3DJ2F..先将管的Ｇ极开路;测得漏源电阻RDS为600Ω;用手捏住Ｇ极后;表针向左摆动;指示的电阻RDS 为12kΩ;表针摆动的幅度较大;说明该管是好的;并有较大的放大能力..运用这种方法时要说明几点：首先;在测试场效应管用手捏住栅极时;万用表针可能向右摆动电阻值减小;也可能向左摆动电阻值增加..这是由于人体感应的交流电压较高;而不同的场效应管用电阻档测量时的工作点可能不同或者工作在饱和区或者在不饱和区所致;试验表明;多数管的RDS增大;即表针向左摆动；少数管的RDS减小;使表针向右摆动..但无论表针摆动方向如何;只要表针摆动幅度较大;就说明管有较大的放大能力..第二;此方法对MOS场效应管也适用..但要注意;MOS场效应管的输人电阻高;栅极Ｇ允许的感应电压不应过高;所以不要直接用手去捏栅极;必须用于握螺丝刀的绝缘柄;用金属杆去碰触栅极;以防止人体感应电荷直接加到栅极;引起栅极击穿..第三;每次测量完毕;应当G-S极间短路一下..这是因为G-S结电容上会充有少量电荷;建立起ＶGＳ电压;造成再进行测量时表针可能不动;只有将G-S极间电荷短路放掉才行..4用测电阻法判别无标志的场效应管首先用测量电阻的方法找出两个有电阻值的管脚;也就是源极Ｓ和漏极Ｄ;余下两个脚为第一栅极G1和第二栅极G2..把先用两表笔测的源极Ｓ与漏极Ｄ之间的电阻值记下来;对调表笔再测量一次;把其测得电阻值记下来;两次测得阻值较大的一次;黑表笔所接的电极为漏极Ｄ；红表笔所接的为源极Ｓ..用这种方法判别出来的Ｓ、Ｄ极;还可以用估测其管的放大能力的方法进行验证;即放大能力大的黑表笔所接的是Ｄ极；红表笔所接地是８极;两种方法检测结果均应一样..当确定了漏极Ｄ、源极Ｓ的位置后;按Ｄ、Ｓ的对应位置装人电路;一般G1、G2也会依次对准位置;这就确定了两个栅极G1、G2的位置;从而就确定了Ｄ、S、G1、G2管脚的顺序..5用测反向电阻值的变化判断跨导的大小对ＶＭＯＳＮ沟道增强型场效应管测量跨导性能时;可用红表笔接源极Ｓ、黑表笔接漏极Ｄ;这就相当于在源、漏极之间加了一个反向电压..此时栅极是开路的;管的反向电阻值是很不稳定的..将万用表的欧姆档选在R×10kΩ的高阻档;此时表内电压较高..当用手接触栅极Ｇ时;会发现管的反向电阻值有明显地变化;其变化越大;说明管的跨导值越高；如果被测管的跨导很小;用此法测时;反向阻值变化不大..二、.场效应管的使用注意事项1为了安全使用场效应管;在线路的设计中不能超过管的耗散功率;最大漏源电压、最大栅源电压和最大电流等参数的极限值..2各类型场效应管在使用时;都要严格按要求的偏置接人电路中;要遵守场效应管偏置的极性..如结型场效应管栅源漏之间是ＰＮ结;Ｎ沟道管栅极不能加正偏压；Ｐ沟道管栅极不能加负偏压;等等..3MOS场效应管由于输人阻抗极高;所以在运输、贮藏中必须将引出脚短路;要用金属屏蔽包装;以防止外来感应电势将栅极击穿..尤其要注意;不能将MOS场效应管放人塑料盒子内;保存时最好放在金属盒内;同时也要注意管的防潮..4为了防止场效应管栅极感应击穿;要求一切测试仪器、工作台、电烙铁、线路本身都必须有良好的接地；管脚在焊接时;先焊源极；在连入电路之前;管的全部引线端保持互相短接状态;焊接完后才把短接材料去掉；从元器件架上取下管时;应以适当的方式确保人体接地如采用接地环等；当然;如果能采用先进的气热型电烙铁;焊接场效应管是比较方便的;并且确保安全；在未关断电源时;绝对不可以把管插人电路或从电路中拔出..以上安全措施在使用场效应管时必须注意..5在安装场效应管时;注意安装的位置要尽量避免靠近发热元件；为了防管件振动;有必要将管壳体紧固起来；管脚引线在弯曲时;应当大于根部尺寸５毫米处进行;以防止弯断管脚和引起漏气等..对于功率型场效应管;要有良好的散热条件..因为功率型场效应管在高负荷条件下运用;必须设计足够的散热器;确保壳体温度不超过额定值;使器件长期稳定可靠地工作..总之;确保场效应管安全使用;要注意的事项是多种多样;采取的安全措施也是各种各样;广大的专业技术人员;特别是广大的电子爱好者;都要根据自己的实际情况出发;采取切实可行的办法;安全有效地用好场效应管..常用场效应管型号参数表型号参数IRF530NMOS100V14A79WIRFP9530PMOS100V12A75WIRF540NMOS100V28A150WIRFP9540PMOS60V18A100WIRF630 NMOS200V9A75W IRFP9630 PMOS200V6.5A75WIRF640 NMOS200V18A125WIRF720 NMOS400V3.3A50WNMOS400V5.5A75WIRF740NMOS400V10A125WIRF830NMOS500V4.5A75WIRF840NMOS500V8A125W场效应管分类型号耐压电流封装DISCRETE MOS FET 2N7000 60V;0.115A TO-92MOS FET 2N7002 60V;0.2A SOT-23 DISCRETEMOS FET IRF510A 100V;5.6A TO-220 DISCRETEMOS FET IRF520A 100V;9.2A TO-220 DISCRETEMOS FET IRF530A 100V;14A TO-220 DISCRETEMOS FET IRF540A 100V;28A TO-220 DISCRETEMOS FET IRF610A 200V;3.3A TO-220 DISCRETEMOS FET IRF620A 200V;5A TO-220 DISCRETEMOS FET IRF630A 200V;9A TO-220 DISCRETEMOS FET IRF634A 250V;8.1A TO-220 DISCRETEMOS FET IRF640A 200V;18A TO-220 DISCRETEMOS FET IRF644A 250V;14A TO-220MOS FET IRF650A 200V;28A TO-220 DISCRETEMOS FET IRF654A 250V;21A TO-220 DISCRETEMOS FET IRF720A 400V;3.3A TO-220 DISCRETEMOS FET IRF730A 400V;5.5A TO-220 DISCRETEMOS FET IRF740A 400V;10A TO-220 DISCRETEMOS FET IRF750A 400V;15A TO-220 DISCRETEMOS FET IRF820A 500V;2.5A TO-220 DISCRETEMOS FET IRF830A 500V;4.5A TO-220 DISCRETEMOS FET IRF840A 500V;8A TO-220 DISCRETEMOS FET IRF9520 TO-220 DISCRETEMOS FET IRF9540 TO-220MOS FET IRF9610 TO-220 DISCRETEMOS FET IRF9620 TO-220 DISCRETEMOS FET IRFP150A 100V;43A TO-3P DISCRETEMOS FET IRFP250A 200V;32A TO-3P DISCRETEMOS FET IRFP450A 500V;14A TO-3P DISCRETEMOS FET IRFR024A 60V;15A D-PAK DISCRETEMOS FET IRFR120A 100V;8.4A D-PAK DISCRETEMOS FET IRFR214A 250V;2.2A D-PAK DISCRETEMOS FET IRFR220A 200V;4.6A D-PAK DISCRETEMOS FET IRFR224A 250V;3.8A D-PAK DISCRETEMOS FET IRFR310A 400V;1.7A D-PAKMOS FET IRFR9020TF D-PAK DISCRETEMOS FET IRFS540A 100V;17A TO-220F DISCRETEMOS FET IRFS630A 200V;6.5A TO-220F DISCRETEMOS FET IRFS634A 250V;5.8A TO-220F DISCRETEMOS FET IRFS640A 200V;9.8A TO-220F DISCRETEMOS FET IRFS644A 250V;7.9A TO-220F DISCRETEMOS FET IRFS730A 400V;3.9A TO-220F DISCRETEMOS FET IRFS740A 400V;5.7A TO-220F DISCRETEMOS FET IRFS830A 500V;3.1A TO-220F DISCRETEMOS FET IRFS840A 500V;4.6A TO-220F DISCRETEMOS FET IRFS9Z34 -60V;12A TO-220FMOS FET IRFSZ24A 60V;14A TO-220F DISCRETEMOS FET IRFSZ34A 60V;20A TO-220F DISCRETEMOS FET IRFU110A 100V;4.7A I-PAK DISCRETEMOS FET IRFU120A 100V;8.4A I-PAK DISCRETEMOS FET IRFU220A 200V;4.6A I-PAK DISCRETEMOS FET IRFU230A 200V;7.5A I-PAK DISCRETEMOS FET IRFU410A 500V I-PAK DISCRETEMOS FET IRFU420A 500V;2.3A I-PAK DISCRETEMOS FET IRFZ20A TO-220 DISCRETEMOS FET IRFZ24A 60V;17A TO-220 DISCRETEMOS FET IRFZ30 TO-220MOS FET IRFZ34A 60V;30A TO-220 DISCRETEMOS FET IRFZ40 TO-220 DISCRETEMOS FET IRFZ44A 60V;50A TO-220 DISCRETEMOS FET IRLS530A 100V;10.7A;Logic TO-220F DISCRETEMOS FET IRLSZ14A 60V;8A;Logic TO-220F DISCRETEMOS FET IRLZ24A 60V;17A;Logic TO-220 DISCRETEMOS FET IRLZ44A 60V;50A;Logic TO-220 DISCRETEMOS FET SFP36N03 30V;36A TO-220 DISCRETEMOS FET SFP65N06 60V;65A TO-220 DISCRETEMOS FET SFP9540 -100V;17A TO-220 DISCRETEMOS FET SFP9634 -250V;5A TO-220MOS FET SFP9644 -250V;8.6A TO-220 DISCRETEMOS FET SFP9Z34 -60V;18A TO-220 DISCRETEMOS FET SFR9214 -250V;1.53A D-PAK DISCRETEMOS FET SFR9224 -250V;2.5A D-PAK DISCRETEMOS FET SFR9310 -400V;1.5A D-PAK DISCRETEMOS FET SFS9630 -200V;4.4A TO-220F DISCRETEMOS FET SFS9634 -250V;3.4A TO-220F DISCRETEMOS FET SFU9220 -200V;3.1A I-PAK DISCRETEMOS FET SSD2002 25V N/P Dual 8SOP DISCRETEMOS FET SSD2019 20V P-ch Dual 8SOP DISCRETEMOS FET SSD2101 30V N-ch Single 8SOPMOS FET SSH10N80A 800V;10A TO-3P DISCRETEMOS FET SSH10N90A 900V;10A TO-3P DISCRETEMOS FET SSH5N90A 900V;5A TO-3P DISCRETEMOS FET SSH60N10 TO-3P DISCRETEMOS FET SSH6N80A 800V;6A TO-3P DISCRETEMOS FET SSH70N10A 100V;70A TO-3P DISCRETEMOS FET SSH7N90A 900V;7A TO-3P DISCRETEMOS FET SSH9N80A 800V;9A TO-3P DISCRETEMOS FET SSP10N60A 600V;9A TO-220 DISCRETEMOS FET SSP1N60A 600V;1A TO-220 DISCRETEMOS FET SSP2N90A 900V;2A TO-220MOS FET SSP35N03 30V;35A TO-220 DISCRETEMOS FET SSP3N90A 900V;3A TO-220 DISCRETEMOS FET SSP4N60A 600V;4A TO-220 DISCRETEMOS FET SSP4N60AS 600V;4A TO-220 DISCRETEMOS FET SSP4N90AS 900V;4.5A TO-220 DISCRETEMOS FET SSP5N90A 900V;5A TO-220 DISCRETEMOS FET SSP60N06 60V;60A TO-220 DISCRETEMOS FET SSP6N60A 600V;6A TO-220 DISCRETEMOS FET SSP70N10A 100V;55A TO-220 DISCRETEMOS FET SSP7N60A 600V;7A TO-220 DISCRETEMOS FET SSP7N80A 800V;7A TO-220MOS FET SSP80N06A 60V;80A TO-220 DISCRETEMOS FET SSR1N60A 600V;0.9A D-PAK DISCRETEMOS FET SSR2N60A 600V;1.8A D-PAK DISCRETEMOS FET SSR3055A 60V;8A D-PAK DISCRETEMOS FET SSS10N60A 600V;5.1A TO-220F DISCRETEMOS FET SSS2N60A 600V;1.3A TO-220F DISCRETEMOS FET SSS3N80A 800V;2A TO-220F DISCRETEMOS FET SSS3N90A 900V;2A TO-220F DISCRETEMOS FET SSS4N60A 600V;3.5A TO-220F/P DISCRETEMOS FET SSS4N60AS 600V;2.3A TO-220F/P DISCRETEMOS FET SSS4N60AS 600V;2.3A TO-220FMOS FET SSS4N90AS 900V;2.8A TO-220F DISCRETEMOS FET SSS5N80A 800V;3A TO-220F DISCRETEMOS FET SSS6N60A 600V; TO-220F/P。
型号材料管脚用途参数3DJ6NJ 低频放大NMOS GDS 开关2SJ117 PMOS GDS 音频开关 400V2A40W2SJ118 PMOS GDS 高速开关 140V8A100W50/2SJ122 PMOS GDS 高速开关 60V10A50W60/2SJ136 PMOS GDS 高速开关 60V12A40W 70/2SJ143 PMOS GDS 开关 60V16A35W90/2SJ172 PMOS GDS 激励 60V10A40W73/2SJ175 PMOS GDS 激励 60V10A25W73/2SJ177 PMOS GDS 激励 60V20A35W140/2SJ201 PMOS n2SJ306 PMOS GDS 激励 60V14A40W30/2SJ312 PMOS GDS 激励 60V14A40W30/2SK30 NJ SDG 低放音频NJ SDG 低放低噪音频NJ SGD 音频激励开关1DB2SK118 NJ SGD 音频话筒放大NJ GSD 高频放大NJ DSG 高频低噪放大NJ GSD 高频低噪放大NMOS GSD 高频高速开关2SK241 NMOS DSG 高频放大NJ GSD 音频NMOS GDS 高速开关 400V10A120W100/2SK386 NMOS GDS 高速开关 450V10A120W100/2SK413 NMOS GDS 高速开关(2SJ118)2SK423 NMOS SDG 高速开关NMOS GDS 高速开关 60V10A50W45/2SK447 NMOS SDG 高速低噪开关可驱电机2SK511 NMOS SDG 高速开关NMOS GDS 高速开关2SK539 NMOS GDS 开关2SK560 NMOS GDS 高速开关2SK623 NMOS GDS 高速开关2SK727 NMOS GDS 开关 900V5A125W110/2SK734 NMOS GDS 开关 450V15A150W160/2SK785 NMOS GDS 开关 500V20A150W105/2SK787 NMOS GDS 高速开关 900V8A150W95/2SK790 NMOS GDS 高速开关可驱电机2SK791 NMOS GDS 开关可驱电机2SK794 NMOS GDS 开关可驱电机2SK817 NMOS GDS 开关 60V26A35W40/2SK832 NMOS GDS 高速开关 900V4A85W55/2SK899 NMOS GDS 开关 500V18A125W130/2SK962 NMOS GDS 开关 900V8A150W280/2SK940 NMOS SDG 激励.驱动螺线管驱动2SK1007 NMOS GDS 开关 450V5A60W60/2SK1010 NMOS GDS 高速开关 500V6A80W70/2SK1011 NMOS GDS 高速开关 450V10A100W110/2SK1012 NMOS GDS 高速开关 500V10A100W110/ 2SK1015 NMOS GDS 开关 450V18A125W170/2SK1016 NMOS GDS 开关 500V15A125W170/2SK1017 NMOS GDS 开关 500V20A150W250/2SK1019 NMOS GDS 开关 450V35A300W360/2SK1020 NMOS GDS 开关 500V30A300W360/2SK1060 NMOS GDS 开关 100V5A20W50/2SK1081 NMOS GDS 激励,驱动 800V7A125W 145/ 2SK1082 NMOS GDS 激励,驱动 900V8A125W 145/ 2SK1094 NMOS GDS 激励,驱动 60V15A25W80/2SK1101 NMOS GDS 开关 450V10A50W165/2SK1117 NMOS GDS 开关2SK1118 NMOS GDS 开关 600V6A45W65/2SK1119 NMOS GDS 开关2SK1120 NMOS GDS 开关2SK1161 NMOS GDS 开关 450V10A100W75/2SK1170 NMOS GDS 开关 500V20A120W147/2SK1180 NMOS GDS 投影机用 500V10A85W60/ 2SK1195 NMOS GDS 电梯用 100nS2SK1198 NMOS GDS 高速开关 700V2A35W20/2SK1217 NMOS GDS 开关 90V8A100W280/2SK1221 NMOS GDS 开关 250V10A80W60/2SK1247 NMOS GDS 开关 500V5A30W50/2SK1250 NMOS GDS 开关-感性 500V20A150W130/2SK1254 NMOS GDS 低噪放大 120V3A20W25/2SK1271 NMOS GDS 开关 1400V5A240W55/2SK1272 NMOS GDS 高速开关2SK1329 NMOS GDS 开关 500V12A60W90/2SK1358 NMOS GDS 开关 900V9A150W65/2SK1374 NMOS 贴片NMOS GDS 激励, 开关 60V50A150W78/ 2SK1387 NMOS GDS 激励, 开关 60V35A40W66/2SK1388 NMOS GDS 激励, 开关 30V35A60W125/2SK1419 NMOS GDS 高速开关 60V15A25W55/2SK1445 NMOS GDS 高速开关 450V5A30W45/。
全系列常用场效应管参数大全场效应管是一种主要用于放大和开关电路的电子元器件，具有众多的参数。
以下是常用的场效应管参数：1.静态特性参数：(1) 阈值电压（Vth）：场效应管的控制电压，使得其导通或截止的电压值。
(2) 静态漏源电流（Idss）：当栅极电压为零时，漏极电流的最大值。
(3)鼓励因子（μ）：增强型场效应管的漏源电流与栅极电流之比。
2.动态特性参数：(1) 输入电容（Ciss）：输入端的电容值，是栅极与源极之间的电容。
(2) 输出电容（Coss）：输出端的电容值，是漏极与源极之间的电容。
(3) 反馈电容（Crss）：栅极与漏极之间的电容。
(4) 压摆率（Slew Rate）：指场效应管的输出电压在单位时间内的变化速率。
(5) 开关时间（Turn-on/off Time）：指将场效应管从导通状态切换到截止状态或从截止状态切换到导通状态所需的时间。
(6) 最大工作频率（fmax）：指场效应管的最大可靠工作频率。
(7) 功耗（Power Dissipation）：指场效应管在单位时间内消耗的电功率。
3.温度特性参数：(1) 热阻（Thermal Resistance）：指场效应管的散热能力。
(2) 温度系数（Temperature Coefficient）：指场效应管的电性能随温度变化的程度。
(3)工作温度范围：指场效应管能够正常工作的温度范围。
4.包装特性参数：(1)封装类型：常见的封装类型有TO-92、TO-220、SOT-23等。
(2)引脚布局：指场效应管引脚的排列方式。
5.其他特性参数：(1) 最大电压（Maximum Voltage）：指场效应管能够承受的最大电压。
(2) 最大电流（Maximum Current）：指场效应管能够承受的最大电流。
(3) 开关能力（Switching Capability）：指场效应管切换时的能力，包括开关速度和能量转移等方面。
以上是常用的场效应管参数，不同型号的场效应管具有不同的参数范围和性能，使用时需要根据实际需求选择合适的型号。
场效应管的种类、管脚排列、检测方法、使用注意事项场效应管的种类、管脚排列、检测方法、使用注意事项场效应管的种类：场效应管K1113 管脚排列图：MOS场效应管的检测方法:（1）．准备工作测量之前，先把人体对地短路后，才能摸触MOSFET的管脚。
最好在手腕上接一条导线与大地连通，使人体与大地保持等电位。
再把管脚分开，然后拆掉导线。
（2）．判定电极将万用表拨于R×100档，首先确定栅极。
若某脚与其它脚的电阻都是无穷大，证明此脚就是栅极G。
交换表笔重测量，S-D之间的电阻值应为几百欧至几千欧，其中阻值较小的那一次，黑表笔接的为D极，红表笔接的是S极。
日本生产的3SK系列产品，S极与管壳接通，据此很容易确定S极。
（3）．检查放大能力（跨导）将G极悬空，黑表笔接D极，红表笔接S极，然后用手指触摸G极，表针应有较大的偏转。
双栅MOS场效应管有两个栅极G1、G2。
为区分之，可用手分别触摸G1、G2极，其中表针向左侧偏转幅度较大的为G2极。
目前有的MOSFET管在G-S极间增加了保护二极管，平时就不需要把各管脚短路了。
MOS场效应晶体管使用注意事项：MOS场效应晶体管在使用时应注意分类，不能随意互换。
MOS场效应晶体管由于输入阻抗高（包括MOS集成电路）极易被静电击穿，使用时应注意以下规则：（1）. MOS器件出厂时通常装在黑色的导电泡沫塑料袋中，切勿自行随便拿个塑料袋装。
也可用细铜线把各个引脚连接在一起，或用锡纸包装（2）.取出的MOS器件不能在塑料板上滑动，应用金属盘来盛放待用器件。
（3）. 焊接用的电烙铁必须良好接地。
（4）. 在焊接前应把电路板的电源线与地线短接，再MOS 器件焊接完成后在分开。
（5）. MOS器件各引脚的焊接顺序是漏极、源极、栅极。
拆机时顺序相反。
（6）.电路板在装机之前，要用接地的线夹子去碰一下机器的各接线端子，再把电路板接上去。
（7）. MOS场效应晶体管的栅极在允许条件下，最好接入保护二极管。
系列场效应管型号技术参数以下为一些常见的场效应管型号及其技术参数：1.IRFZ44N：
- 导通电阻（Rds(on)）：17mΩ
-最大承受电流（Id）：50A
-最大耗散功率（Pd）：94W
- 最大栅极源极电压（Vgss）：±20V
- 栅极阈值电压（Vgs(th)）：2V-4V
- 最大栅极漏极电压（Vdss）：55V
2.VN10LP：
- 导通电阻（Rds(on)）：3.5Ω
-最大承受电流（Id）：500mA
-最大耗散功率（Pd）：0.625W
- 最大栅极源极电压（Vgss）：±30V
- 栅极阈值电压（Vgs(th)）：1V-2V
- 最大栅极漏极电压（Vdss）：60V
3.J310：
- 导通电阻（Rds(on)）：20Ω
-最大承受电流（Id）：25mA
-最大耗散功率（Pd）：225mW
- 最大栅极源极电压（Vgss）：±30V
- 栅极阈值电压（Vgs(th)）：1.5V-4V
- 最大栅极漏极电压（Vdss）：25V 4.2N7000：
- 导通电阻（Rds(on)）：5Ω
-最大承受电流（Id）：200mA
-最大耗散功率（Pd）：350mW
- 最大栅极源极电压（Vgss）：±20V
- 栅极阈值电压（Vgs(th)）：0.8V-3V
- 最大栅极漏极电压（Vdss）：60V。

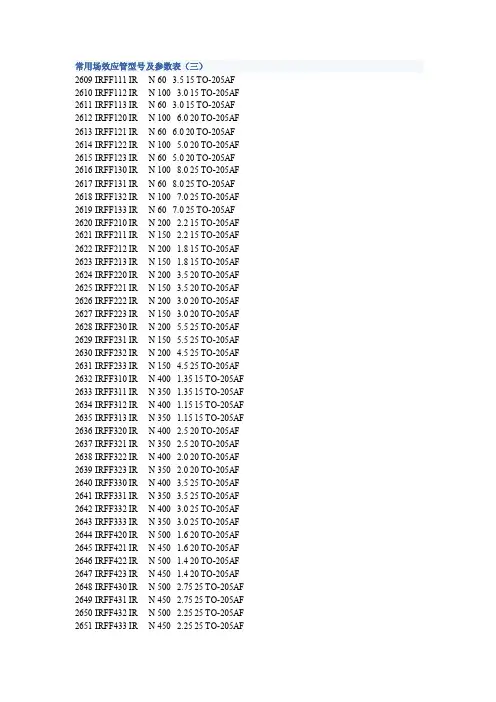

常用场效应管型号及参数表（三）2609 IRFF111 IR N 60 3.5 15 TO-205AF 2610 IRFF112 IR N 100 3.0 15 TO-205AF 2611 IRFF113 IR N 60 3.0 15 TO-205AF 2612 IRFF120 IR N 100 6.0 20 TO-205AF 2613 IRFF121 IR N 60 6.0 20 TO-205AF 2614 IRFF122 IR N 100 5.0 20 TO-205AF 2615 IRFF123 IR N 60 5.0 20 TO-205AF 2616 IRFF130 IR N 100 8.0 25 TO-205AF 2617 IRFF131 IR N 60 8.0 25 TO-205AF 2618 IRFF132 IR N 100 7.0 25 TO-205AF 2619 IRFF133 IR N 60 7.0 25 TO-205AF 2620 IRFF210 IR N 200 2.2 15 TO-205AF 2621 IRFF211 IR N 150 2.2 15 TO-205AF 2622 IRFF212 IR N 200 1.8 15 TO-205AF 2623 IRFF213 IR N 150 1.8 15 TO-205AF 2624 IRFF220 IR N 200 3.5 20 TO-205AF 2625 IRFF221 IR N 150 3.5 20 TO-205AF 2626 IRFF222 IR N 200 3.0 20 TO-205AF 2627 IRFF223 IR N 150 3.0 20 TO-205AF 2628 IRFF230 IR N 200 5.5 25 TO-205AF 2629 IRFF231 IR N 150 5.5 25 TO-205AF 2630 IRFF232 IR N 200 4.5 25 TO-205AF 2631 IRFF233 IR N 150 4.5 25 TO-205AF 2632 IRFF310 IR N 400 1.35 15 TO-205AF 2633 IRFF311 IR N 350 1.35 15 TO-205AF 2634 IRFF312 IR N 400 1.15 15 TO-205AF 2635 IRFF313 IR N 350 1.15 15 TO-205AF 2636 IRFF320 IR N 400 2.5 20 TO-205AF 2637 IRFF321 IR N 350 2.5 20 TO-205AF 2638 IRFF322 IR N 400 2.0 20 TO-205AF 2639 IRFF323 IR N 350 2.0 20 TO-205AF 2640 IRFF330 IR N 400 3.5 25 TO-205AF 2641 IRFF331 IR N 350 3.5 25 TO-205AF 2642 IRFF332 IR N 400 3.0 25 TO-205AF 2643 IRFF333 IR N 350 3.0 25 TO-205AF 2644 IRFF420 IR N 500 1.6 20 TO-205AF 2645 IRFF421 IR N 450 1.6 20 TO-205AF 2646 IRFF422 IR N 500 1.4 20 TO-205AF 2647 IRFF423 IR N 450 1.4 20 TO-205AF 2648 IRFF430 IR N 500 2.75 25 TO-205AF 2649 IRFF431 IR N 450 2.75 25 TO-205AF 2650 IRFF432 IR N 500 2.25 25 TO-205AF 2651 IRFF433 IR N 450 2.25 25 TO-205AF2653 IRFF9111 IR P -60 -2.6 15 TO-205AF2654 IRFF9112 IR P -100 -2.3 15 TO-205AF2655 IRFF9113 IR P -60 -2.3 15 TO-205AF2656 IRFF9120 IR P -100 -4.0 20 TO-205AF2657 IRFF9121 IR P -60 -4.0 20 TO-205AF2658 IRFF9122 IR P -100 -3.5 20 TO-205AF2659 IRFF9123 IR P -60 -3.5 20 TO-205AF2660 IRFF9130 IR P -100 -6.5 25 TO-205AF2661 IRFF9131 IR P -60 -6.5 25 TO-205AF2662 IRFF9132 IR P -100 -5.5 25 TO-205AF2663 IRFF9133 IR P -60 -5.5 25 TO-205AF2664 IRFF9210 IR P -200 -1.6 15 TO-205AF2665 IRFF9211 IR P -150 -1.6 15 TO-205AF2666 IRFF9212 IR P -200 -1.3 15 TO-205AF2667 IRFF9213 IR P -150 -1.3 15 TO-205AF2668 IRFF9220 IR P -200 -2.5 20 TO-205AF2669 IRFF9221 IR P -150 -2.5 20 TO-205AF2670 IRFF9222 IR P -200 -2.0 20 TO-205AF2671 IRFF9223 IR P -150 -2.0 20 TO-205AF2672 IRFF9230 IR P -200 -4.0 25 TO-205AF2673 IRFF9231 IR P -150 -4.0 25 TO-205AF2674 IRFF9232 IR P -200 -3.5 25 TO-205AF2675 IRFF9233 IR P -150 -3.5 25 TO-205AF2676 IRFG1Z0 IR N 100 0.40* 1.0* 2SK×42677 IRFG1Z3 IR N 60 0.35* 1.0* 2SK×42678 IRFG110 IR N 100 0.95* 1.4/U 2SK×42679 IRFG113 IR N 60 0.85* 1.4* 2SK×42680 IRFG6110 IR * ±100 +0.95* 1.4* 2SK×2+2SJ×2 2681 IRFG6113 IR * ±60 +0.85* 1.4* 2SK×2+2SJ×2 2682 IRFG9110 IR P -100 -0.75* 1.4* 2SJ×42683 IRFG9113 IR P -60 -0.65* 1.4* 2SJ×42684 IRFH150 IR N 100 30 150 TO-210AC2685 IRFH250 IR N 200 30 150 TO-210AC2686 IRFH350 IR N 400 15 150 TO-210AC2687 IRFH450 IR N 500 13 150 TO-210AC2688 IRFI530 IR N 100 9.7 39 Iso TO-2202689 IRFI540 IR N 100 17 48 Iso TO-2202690 IRFI630 IR N 200 5.9 32 Iso TO-2202691 IRFI634 IR N 250 5.6 32 Iso TO-2202692 IRFI640 IR N 200 9.8 40 Iso TO-2202693 IRFI644 IR N 250 7.9 40 Iso TO-2202694 IRFI730 IR N 400 3.5 32 Iso TO-2202695 IRFI740 IR N 400 5.4 40 Iso TO-2202697 IRFI830 IR N 500 3.1 32 Iso TO-220 2698 IRFI840 IR N 500 4.6 40 Iso TO-220 2699 IRFIP044 IR N 60 43 100 Iso TO-247 2700 IRFIP054 IR N 60 64 120 Iso TO-247 2701 IRFIP140 IR N 100 23 100 Iso TO-247 2702 IRFIP150 IR N 100 31 120 Iso TO-247 2703 IRFIP240 IR N 200 14 83 Iso TO-247 2704 IRFIP244 IR N 250 11 83 Iso TO-247 2705 IRFIP250 IR N 200 22 96 Iso TO-247 2706 IRFIP254 IR N 250 17 96 Iso TO-247 2707 IRFIP340 IR N 400 8 83 Iso TO-247 2708 IRFIP350 IR N 400 11 96 Iso TO-247 2709 IRFIP440 IR N 500 6.4 83 Iso TO-247 2710 IRFIP448 IR N 500 7.4 89 Iso TO-247 2711 IRFIP450 IR N 500 10 96 Iso TO-247 2712 IRFIZ24 IR N 60 14 37 Iso TO-220 2713 IRFIZ34 IR N 60 20 38 Iso TO-220 2714 IRFIZ44 IR N 60 30 48 Iso TO-220 2715 IRFJ120 IR N 100 8.0 40 TO-213AA 2716 IRFJ121 IR N 60 8.0 40 TO-213AA 2717 IRFJ122 IR N 100 7.0 40 TO-213AA 2718 IRFJ123 IR N 60 7.0 40 TO-213AA 2719 IRFJ130 IR N 100 10 50 TO-213AA 2720 IRFJ131 IR N 60 10 50 TO-213AA 2721 IRFJ132 IR N 100 10 50 TO-213AA 2722 IRFJ133 IR N 60 10 50 TO-213AA 2723 IRFJ140 IR N 100 15 70 TO-213AA 2724 IRFJ141 IR N 60 15 70 TO-213AA 2725 IRFJ142 IR N 100 10 70 TO-213AA 2726 IRFJ143 IR N 60 10 70 TO-213AA 2727 IRFJ220 IR N 200 5.0 40 TO-213AA 2728 IRFJ221 IR N 150 5.0 40 TO-213AA 2729 IRFJ222 IR N 200 4.0 40 TO-213AA 2730 IRFJ223 IR N 150 4.0 40 TO-213AA 2731 IRFJ230 IR N 200 8.0 50 TO-213AA 2732 IRFJ231 IR N 150 8.0 50 TO-213AA 2733 IRFJ232 IR N 200 6.5 50 TO-213AA 2734 IRFJ233 IR N 150 6.5 50 TO-213AA 2735 IRFJ240 IR N 200 13 70 TO-213AA 2736 IRFJ241 IR N 150 13 70 TO-213AA 2737 IRFJ242 IR N 200 11 70 TO-213AA 2738 IRFJ243 IR N 150 11 70 TO-213AA 2739 IRFJ320 IR N 400 3.0 40 TO-213AA2741 IRFJ322 IR N 400 2.5 40 TO-213AA2742 IRFJ323 IR N 350 2.5 40 TO-213AA2743 IRFJ330 IR N 400 4.5 50 TO-213AA2744 IRFJ331 IR N 350 4.5 50 TO-213AA2745 IRFJ332 IR N 400 4.0 50 TO-213AA2746 IRFJ333 IR N 350 4.0 50 TO-213AA2747 IRFJ340 IR N 400 7.5 70 TO-213AA2748 IRFJ341 IR N 350 7.5 70 TO-213AA2749 IRFJ342 IR N 400 6.0 70 TO-213AA2750 IRFJ343 IR N 350 6.0 70 TO-213AA2751 IRFJ420 IR N 500 2.5 40 TO-213AA2752 IRFJ421 IR N 450 2.5 40 TO-213AA2753 IRFJ422 IR N 500 2.0 40 TO-213AA2754 IRFJ423 IR N 450 2.0 40 TO-213AA2755 IRFJ430 IR N 500 4.0 50 TO-213AA2756 IRFJ431 IR N 450 4.0 50 TO-213AA2757 IRFJ432 IR N 500 3.0 50 TO-213AA2758 IRFJ433 IR N 450 3.0 50 TO-213AA2759 IRFJ440 IR N 500 6.0 70 TO-213AA2760 IRFJ441 IR N 450 6.0 70 TO-213AA2761 IRFJ442 IR N 500 5.0 70 TO-213AA2762 IRFJ443 IR N 450 5.0 70 TO-213AA2763 IRFK2D054 IR N 60 120 500 TO-240AA2764 IRFK2D150 IR N 100 72 500 TO-240AA2765 IRFK2D250 IR N 200 54 500 TO-240AA2766 IRFK2D350 IR N 400 25 500 TO-240AA2767 IRFK2D450 IR N 500 22 500 TO-240AA2768 IRFK2DC50 IR N 600 18 500 TO-240AA2769 IRFK2DE50 IR N 800 12 500 TO-240AA2770 IRFK2F054 IR &n, bsp; N 60 120 500 TO-240AA 2771 IRFK2F150 IR N 100 72 500 TO-240AA2772 IRFK2F250 IR N 200 54 500 TO-240AA2773 IRFK2F350 IR N 400 25 500 TO-240AA2774 IRFK2F450 IR N 500 22 500 TO-240AA2775 IRFK2FC50 IR N 600 16 500 TO-240AA2776 IRFK2FE50 IR N 800 12 500 TO-240AA2777 IRFK3D150 IR N 100 125 625 TO-240AA 2778 IRFK3D250 IR N 200 70 625 TO-240AA2779 IRFK3D350 IR N 400 37 625 TO-240AA2780 IRFK3D450 IR N 500 33 625 TO-240AA2781 IRFK3DC50 IR N 600 24 625 TO-240AA2782 IRFK3F150 IR N 100 125 625 TO-240AA 2783 IRFK3F250 IR N 200 70 625 TO-240AA2785 IRFK3F450 IR N 500 33 625 TO-240AA 2786 IRFK3FC50 IR N 600 24 625 TO-240AA 2787 IRFK4H054 IR N 60 150 500 TO-240AA 2788 IRFK4H150 IR N 100 137 500 TO-240AA 2789 IRFK4H250 IR N 200 108 500 TO-240AA 2790 IRFK4H350 IR N 400 50 500 TO-240AA 2791 IRFK4H450 IR N 500 44 500 TO-240AA 2792 IRFK4HC50 IR N 600 35 500 TO-240AA 2793 IRFK4HE50 IR N 800 26 500 TO-240AA 2794 IRFK4J054 IR N 60 150 500 TO-240AA 2795 IRFK4J150 IR N 100 137 500 TO-240AA 2796 IRFK4J250 IR N 200 108 500 TO-240AA 2797 IRFK4J350 IR N 400 50 500 TO-240AA 2798 IRFK4J450 IR N 500 44 500 TO-240AA 2799 IRFK4JC50 IR N 600 35 500 TO-240AA 2800 IRFK4JE50 IR N 800 26 500 TO-240AA 2801 IRFK6H150 IR N 100 150 625 TO-240AA 2802 IRFK6H250 IR N 200 140 625 TO-240AA 2803 IRFK6H350 IR N 400 75 625 TO-240AA 2804 IRFK6H450 IR N 500 66 625 TO-240AA 2805 IRFK6HC50 IR N 600 48 625 TO-240AA 2806 IRFK6J150 IR N 100 150 625 TO-240AA 2807 IRFK6J250 IR N 200 140 625 TO-240AA 2808 IRFK6J350 IR N 400 75 625 TO-240AA 2809 , IRFK6J450 IR N 500 66 625 TO-240AA 2810 IRFK6JC50 IR N 600 48 625 TO-240AA 2811 IRFM040 IR N 50 25 96 TO-254AA 2812 IRFM140 IR N 100 23 96 TO-254AA 2813 IRFM150 IR N 100 25 125 TO-254AA 2814 IRFM240 IR N 200 15 96 TO-254AA 2815 IRFM250 IR N 200 24 125 TO-254AA 2816 IRFM340 IR N 400 8.5 96 TO-254AA 2817 IRFM350 IR N 400 14 125 TO-254AA 2818 IRFM440 IR N 500 6.9 96 TO-254AA 2819 IRFM450 IR N 500 11 125 TO-254AA 2820 IRFM9140 IR P -100 -15 96 TO-254AA 2821 IRFM9240 IR P -200 -9.3 96 TO-254AA 2822 IRFP040 IR N 40 40 150 TO-247AC 2823 IRFP042 IR N 40 40 150 TO-247AC 2824 IRFP044 IR N 60 40 180 TO-247AC 2825 IRFP045 IR N 60 40 180 TO-247AC 2826 IRFP054 IR N 60 70 300 TO-247AC 2827 IRFP064 IR N 60 70 300 TO-247AC2829 IRFP141 IR N 60 29 150 TO-247AC 2830 IRFP142 IR N 100 26 150 TO-247AC 2831 IRFP143 IR N 60 26 150 TO-247AC 2832 IRFP150 IR N 100 41 180 TO-247AC 2833 IRFP151 IR N 60 41 180 TO-247AC 2834 IRFP152 IR N 100 34 180 TO-247AC 2835 IRFP153 IR N 60 34 180 TO-247AC 2836 IRFP240 IR N 200 19 150 TO-247AC 2837 IRFP241 IR N 150 19 150 TO-247AC 2838 IRFP242 IR N 200 17 150 TO-247AC 2839 IRFP243 IR N 150 17 150 TO-247AC 2840 IRFP244 IR N 250 15 150 TO-247AC 2841 IRFP245 IR N 250 14 150 TO-247AC 2842 IRFP250 IR N 200 31 180 TO-247AC 2843 IRFP251 IR N 150 31 180 TO-247AC 2844 IRFP252 IR N 200 26 180 TO-247AC 2845 IRFP253 IR N 150 26 180 TO-247AC 2846 IRFP254 IR N 250 23 180 TO-247AC 2847 IRFP255 IR N 250 21 180 TO-247AC 2848 IRFP260 IR N 200 38 250 TO-247AC 2849 IRFP264 IR N 250 32 250 TO-247AC 2850 IRFP340 IR N 400 10 150 TO-247AC 2851 IRFP341 IR N 350 10 150 TO-247AC 2852 IRFP342 IR N 400 8.4 150 TO-247AC 2853 IRFP343 IR N 350 8.4 150 TO-247AC 2854 IRFP350 IR N 400 16 180 TO-247AC 2855 IRFP351 IR N 350 16 180 TO-247AC 2856 IRFP352 IR N 400 14 180 TO-247AC 2857 IRFP353 IR N 350 14 180 TO-247AC 2858 IRFP360 IR N 400 23 250 TO-247AC 2859 IRFP362 IR N 400 20 250 TO-247AC 2860 IRFP440 IR N 500 8.1 150 TO-247AC 2861 IRFP441 IR N 450 8.1 150 TO-247AC 2862 IRFP442 IR N 500 7.1 150 TO-247AC 2863 IRFP443 IR N 450 7.1 150 TO-247AC 2864 IRFP450 IR N 500 14 180 TO-247AC 2865 IRFP451 IR N 450 14 180 TO-247AC 2866 IRFP452 IR N 500 12 180 TO-247AC 2867 IRFP453 IR N 450 12 180 TO-247AC 2868 IRFP460 IR N 500 20 250 TO-247AC 2869 IRFP462 IR N 500 17 250 TO-247AC 2870 IRFP9140 IR P -100 -19 150 TO-247AC。
常用场效应管型号参数管脚识别及检测表场效应管管脚识别场效应管的检测和使用场效应管的检测和使用一、用指针式万用表对场效应管进行判别（1）用测电阻法判别结型场效应管的电极根据场效应管的PN结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个电极。
具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。
当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。
因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极Ｇ。
也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。
当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。
若两次测出的电阻值均很大，说明是ＰＮ结的反向，即都是反向电阻，可以判定是Ｎ沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向ＰＮ结，即是正向电阻，判定为Ｐ沟道场效应管，黑表笔接的也是栅极。
若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。
（2）用测电阻法判别场效应管的好坏测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1与栅极Ｇ2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏。
具体方法：首先将万用表置于Ｒ×１０或Ｒ×100档，测量源极Ｓ与漏极Ｄ之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测得阻值大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。
然后把万用表置于Ｒ×１０ｋ档，再测栅极Ｇ1与Ｇ2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。
要注意，若两个栅极在管内断极，可用元件代换法进行检测。
（3）用感应信号输人法估测场效应管的放大能力具体方法：用万用表电阻的R×100档，红表笔接源极Ｓ，黑表笔接漏极Ｄ，给场效应管加上1.5Ｖ的电源电压，此时表针指示出的漏源极间的电阻值。
然后用手捏住结型场效应管的栅极Ｇ，将人体的感应电压信号加到栅极上。
这样，由于管的放大作用，漏源电压VDS和漏极电流Iｂ都要发生变化，也就是漏源极间电阻发生了变化，由此可以观察到表针有较大幅度的摆动。
如果手捏栅极表针摆动较小，说明管的放大能力较差；表针摆动较大，表明管的放大能力大；若表针不动，说明管是坏的。
根据上述方法，我们用万用表的R×100档，测结型场效应管3DJ2F。
先将管的Ｇ极开路，测得漏源电阻RDS为600Ω，用手捏住Ｇ极后，表针向左摆动，指示的电阻RDS为12kΩ，表针摆动的幅度较大，说明该管是好的，并有较大的放大能力。
运用这种方法时要说明几点：首先，在测试场效应管用手捏住栅极时，万用表针可能向右摆动（电阻值减小），也可能向左摆动（电阻值增加）。
这是由于人体感应的交流电压较高，而不同的场效应管用电阻档测量时的工作点可能不同（或者工作在饱和区或者在不饱和区）所致，试验表明，多数管的RDS增大，即表针向左摆动；少数管的RDS减小，使表针向右摆动。
但无论表针摆动方向如何，只要表针摆动幅度较大，就说明管有较大的放大能力。
第二，此方法对MOS 场效应管也适用。
但要注意，MOS场效应管的输人电阻高，栅极Ｇ允许的感应电压不应过高，所以不要直接用手去捏栅极，必须用于握螺丝刀的绝缘柄，用金属杆去碰触栅极，以防止人体感应电荷直接加到栅极，引起栅极击穿。
第三，每次测量完毕，应当G-S极间短路一下。
这是因为G-S结电容上会充有少量电荷，建立起ＶGＳ电压，造成再进行测量时表针可能不动，只有将G-S极间电荷短路放掉才行。
（4）用测电阻法判别无标志的场效应管首先用测量电阻的方法找出两个有电阻值的管脚，也就是源极Ｓ和漏极Ｄ，余下两个脚为第一栅极G1和第二栅极G2。
把先用两表笔测的源极Ｓ与漏极Ｄ之间的电阻值记下来，对调表笔再测量一次，把其测得电阻值记下来，两次测得阻值较大的一次，黑表笔所接的电极为漏极Ｄ；红表笔所接的为源极Ｓ。
用这种方法判别出来的Ｓ、Ｄ极，还可以用估测其管的放大能力的方法进行验证，即放大能力大的黑表笔所接的是Ｄ极；红表笔所接地是８极，两种方法检测结果均应一样。
当确定了漏极Ｄ、源极Ｓ的位置后，按Ｄ、Ｓ的对应位置装人电路，一般G1、G2也会依次对准位置，这就确定了两个栅极G1、G2的位置，从而就确定了Ｄ、S、G1、G2管脚的顺序。
（5）用测反向电阻值的变化判断跨导的大小对ＶＭＯＳＮ沟道增强型场效应管测量跨导性能时，可用红表笔接源极Ｓ、黑表笔接漏极Ｄ，这就相当于在源、漏极之间加了一个反向电压。
此时栅极是开路的，管的反向电阻值是很不稳定的。
将万用表的欧姆档选在R×10kΩ的高阻档，此时表内电压较高。
当用手接触栅极Ｇ时，会发现管的反向电阻值有明显地变化，其变化越大，说明管的跨导值越高；如果被测管的跨导很小，用此法测时，反向阻值变化不大。
二、.场效应管的使用注意事项（1）为了安全使用场效应管，在线路的设计中不能超过管的耗散功率，最大漏源电压、最大栅源电压和最大电流等参数的极限值。
（2）各类型场效应管在使用时，都要严格按要求的偏置接人电路中，要遵守场效应管偏置的极性。
如结型场效应管栅源漏之间是ＰＮ结，Ｎ沟道管栅极不能加正偏压；Ｐ沟道管栅极不能加负偏压，等等。
（3）MOS场效应管由于输人阻抗极高，所以在运输、贮藏中必须将引出脚短路，要用金属屏蔽包装，以防止外来感应电势将栅极击穿。
尤其要注意，不能将MOS场效应管放人塑料盒子内，保存时最好放在金属盒内，同时也要注意管的防潮。
（4）为了防止场效应管栅极感应击穿，要求一切测试仪器、工作台、电烙铁、线路本身都必须有良好的接地；管脚在焊接时，先焊源极；在连入电路之前，管的全部引线端保持互相短接状态，焊接完后才把短接材料去掉；从元器件架上取下管时，应以适当的方式确保人体接地如采用接地环等；当然，如果能采用先进的气热型电烙铁，焊接场效应管是比较方便的，并且确保安全；在未关断电源时，绝对不可以把管插人电路或从电路中拔出。
以上安全措施在使用场效应管时必须注意。
（5）在安装场效应管时，注意安装的位置要尽量避免靠近发热元件；为了防管件振动，有必要将管壳体紧固起来；管脚引线在弯曲时，应当大于根部尺寸５毫米处进行，以防止弯断管脚和引起漏气等。
对于功率型场效应管，要有良好的散热条件。
因为功率型场效应管在高负荷条件下运用，必须设计足够的散热器，确保壳体温度不超过额定值，使器件长期稳定可靠地工作。
总之，确保场效应管安全使用，要注意的事项是多种多样，采取的安全措施也是各种各样，广大的专业技术人员，特别是广大的电子爱好者，都要根据自己的实际情况出发，采取切实可行的办法，安全有效地用好场效应管。
常用场效应管型号参数表型号参数IRF530 NMOS100V14A79W IRFP9530 PMOS100V12A75WIRF540 NMOS100V28A150W IRFP9540 PMOS60V18A100WIRF630 NMOS200V9A75W IRFP9630 PMOS200V6.5A75W IRF640 NMOS 200V 18A 125W IRF720 NMOS 400V 3.3A50W IRF730 NMOS 400V 5.5A 75W IRF740 NMOS 400V 10A125W IRF830 NMOS 500V 4.5A 75W IRF840 NMOS 500V 8A125W场效应管分类型号耐压电流封装DISCRETE MOS FET 2N7000 60V,0.115A TO-92 DISCRETEMOS FET 2N7002 60V,0.2A SOT-23 DISCRETEMOS FET IRF510A 100V,5.6A TO-220 DISCRETEMOS FET IRF520A 100V,9.2A TO-220 DISCRETEMOS FET IRF530A 100V,14A TO-220 DISCRETEMOS FET IRF540A 100V,28A TO-220 DISCRETEMOS FET IRF610A 200V,3.3A TO-220 DISCRETEMOS FET IRF620A 200V,5A TO-220 DISCRETEMOS FET IRF630A 200V,9A TO-220MOS FET IRF634A 250V,8.1A TO-220 DISCRETEMOS FET IRF640A 200V,18A TO-220 DISCRETEMOS FET IRF644A 250V,14A TO-220 DISCRETEMOS FET IRF650A 200V,28A TO-220 DISCRETEMOS FET IRF654A 250V,21A TO-220 DISCRETEMOS FET IRF720A 400V,3.3A TO-220 DISCRETEMOS FET IRF730A 400V,5.5A TO-220 DISCRETEMOS FET IRF740A 400V,10A TO-220 DISCRETEMOS FET IRF750A 400V,15A TO-220 DISCRETEMOS FET IRF820A 500V,2.5A TO-220 DISCRETEMOS FET IRF830A 500V,4.5A TO-220MOS FET IRF840A 500V,8A TO-220 DISCRETEMOS FET IRF9520 TO-220 DISCRETEMOS FET IRF9540 TO-220 DISCRETEMOS FET IRF9610 TO-220 DISCRETEMOS FET IRF9620 TO-220 DISCRETEMOS FET IRFP150A 100V,43A TO-3P DISCRETEMOS FET IRFP250A 200V,32A TO-3P DISCRETEMOS FET IRFP450A 500V,14A TO-3P DISCRETEMOS FET IRFR024A 60V,15A D-PAK DISCRETEMOS FET IRFR120A 100V,8.4A D-PAK DISCRETEMOS FET IRFR214A 250V,2.2A D-PAKMOS FET IRFR220A 200V,4.6A D-PAK DISCRETEMOS FET IRFR224A 250V,3.8A D-PAK DISCRETEMOS FET IRFR310A 400V,1.7A D-PAK DISCRETEMOS FET IRFR9020TF D-PAK DISCRETEMOS FET IRFS540A 100V,17A TO-220F DISCRETEMOS FET IRFS630A 200V,6.5A TO-220F DISCRETEMOS FET IRFS634A 250V,5.8A TO-220F DISCRETEMOS FET IRFS640A 200V,9.8A TO-220F DISCRETEMOS FET IRFS644A 250V,7.9A TO-220F DISCRETEMOS FET IRFS730A 400V,3.9A TO-220F DISCRETEMOS FET IRFS740A 400V,5.7A TO-220FMOS FET IRFS830A 500V,3.1A TO-220F DISCRETEMOS FET IRFS840A 500V,4.6A TO-220F DISCRETEMOS FET IRFS9Z34 -60V,12A TO-220F DISCRETEMOS FET IRFSZ24A 60V,14A TO-220F DISCRETEMOS FET IRFSZ34A 60V,20A TO-220F DISCRETEMOS FET IRFU110A 100V,4.7A I-PAK DISCRETEMOS FET IRFU120A 100V,8.4A I-PAK DISCRETEMOS FET IRFU220A 200V,4.6A I-PAK DISCRETEMOS FET IRFU230A 200V,7.5A I-PAK DISCRETEMOS FET IRFU410A 500V I-PAK DISCRETEMOS FET IRFU420A 500V,2.3A I-PAKMOS FET IRFZ20A TO-220 DISCRETEMOS FET IRFZ24A 60V,17A TO-220 DISCRETEMOS FET IRFZ30 TO-220 DISCRETEMOS FET IRFZ34A 60V,30A TO-220 DISCRETEMOS FET IRFZ40 TO-220 DISCRETEMOS FET IRFZ44A 60V,50A TO-220 DISCRETEMOS FET IRLS530A 100V,10.7A,Logic TO-220F DISCRETEMOS FET IRLSZ14A 60V,8A,Logic TO-220F DISCRETEMOS FET IRLZ24A 60V,17A,Logic TO-220 DISCRETEMOS FET IRLZ44A 60V,50A,Logic TO-220 DISCRETEMOS FET SFP36N03 30V,36A TO-220MOS FET SFP65N06 60V,65A TO-220 DISCRETEMOS FET SFP9540 -100V,17A TO-220 DISCRETEMOS FET SFP9634 -250V,5A TO-220 DISCRETEMOS FET SFP9644 -250V,8.6A TO-220 DISCRETEMOS FET SFP9Z34 -60V,18A TO-220 DISCRETEMOS FET SFR9214 -250V,1.53A D-PAK DISCRETEMOS FET SFR9224 -250V,2.5A D-PAK DISCRETEMOS FET SFR9310 -400V,1.5A D-PAK DISCRETEMOS FET SFS9630 -200V,4.4A TO-220F DISCRETEMOS FET SFS9634 -250V,3.4A TO-220F DISCRETEMOS FET SFU9220 -200V,3.1A I-PAKMOS FET SSD2002 25V N/P Dual 8SOP DISCRETEMOS FET SSD2019 20V P-ch Dual 8SOP DISCRETEMOS FET SSD2101 30V N-ch Single 8SOP DISCRETEMOS FET SSH10N80A 800V,10A TO-3P DISCRETEMOS FET SSH10N90A 900V,10A TO-3P DISCRETEMOS FET SSH5N90A 900V,5A TO-3P DISCRETEMOS FET SSH60N10 TO-3P DISCRETEMOS FET SSH6N80A 800V,6A TO-3P DISCRETEMOS FET SSH70N10A 100V,70A TO-3P DISCRETEMOS FET SSH7N90A 900V,7A TO-3P DISCRETEMOS FET SSH9N80A 800V,9A TO-3PMOS FET SSP10N60A 600V,9A TO-220 DISCRETEMOS FET SSP1N60A 600V,1A TO-220 DISCRETEMOS FET SSP2N90A 900V,2A TO-220 DISCRETEMOS FET SSP35N03 30V,35A TO-220 DISCRETEMOS FET SSP3N90A 900V,3A TO-220 DISCRETEMOS FET SSP4N60A 600V,4A TO-220 DISCRETEMOS FET SSP4N60AS 600V,4A TO-220 DISCRETEMOS FET SSP4N90AS 900V,4.5A TO-220 DISCRETEMOS FET SSP5N90A 900V,5A TO-220 DISCRETEMOS FET SSP60N06 60V,60A TO-220 DISCRETEMOS FET SSP6N60A 600V,6A TO-220MOS FET SSP70N10A 100V,55A TO-220 DISCRETEMOS FET SSP7N60A 600V,7A TO-220 DISCRETEMOS FET SSP7N80A 800V,7A TO-220 DISCRETEMOS FET SSP80N06A 60V,80A TO-220 DISCRETEMOS FET SSR1N60A 600V,0.9A D-PAK DISCRETEMOS FET SSR2N60A 600V,1.8A D-PAK DISCRETEMOS FET SSR3055A 60V,8A D-PAK DISCRETEMOS FET SSS10N60A 600V,5.1A TO-220F DISCRETEMOS FET SSS2N60A 600V,1.3A TO-220F DISCRETEMOS FET SSS3N80A 800V,2A TO-220F DISCRETEMOS FET SSS3N90A 900V,2A TO-220FMOS FET SSS4N60A 600V,3.5A TO-220(F/P) DISCRETEMOS FET SSS4N60AS 600V,2.3A TO-220(F/P) DISCRETEMOS FET SSS4N60AS 600V,2.3A TO-220F DISCRETEMOS FET SSS4N90AS 900V,2.8A TO-220F DISCRETEMOS FET SSS5N80A 800V,3A TO-220F DISCRETEMOS FET SSS6N60A 600V, TO-220(F/P)。
