动弹仪

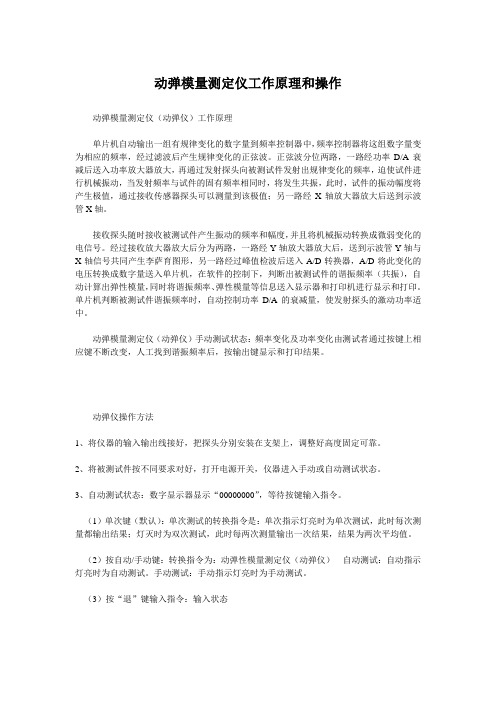

动弹模量测定仪工作原理和操作动弹模量测定仪（动弹仪）工作原理单片机自动输出一组有规律变化的数字量到频率控制器中，频率控制器将这组数字量变为相应的频率，经过滤波后产生规律变化的正弦波。

正弦波分位两路，一路经功率D/A衰减后送入功率放大器放大，再通过发射探头向被测试件发射出规律变化的频率，迫使试件进行机械振动，当发射频率与试件的固有频率相同时，将发生共振，此时，试件的振动幅度将产生极值，通过接收传感器探头可以测量到该极值；另一路经X轴放大器放大后送到示波管X轴。

接收探头随时接收被测试件产生振动的频率和幅度，并且将机械振动转换成微弱变化的电信号。

经过接收放大器放大后分为两路，一路经Y轴放大器放大后，送到示波管Y轴与X轴信号共同产生李萨育图形，另一路经过峰值检波后送入A/D转换器，A/D将此变化的电压转换成数字量送入单片机，在软件的控制下，判断出被测试件的谐振频率（共振），自动计算出弹性模量，同时将谐振频率、弹性模量等信息送入显示器和打印机进行显示和打印。

单片机判断被测试件谐振频率时，自动控制功率D/A的衰减量，使发射探头的激动功率适中。

动弹模量测定仪（动弹仪）手动测试状态：频率变化及功率变化由测试者通过按键上相应键不断改变，人工找到谐振频率后，按输出键显示和打印结果。

动弹仪操作方法1、将仪器的输入输出线接好，把探头分别安装在支架上，调整好高度固定可靠。

2、将被测试件按不同要求对好，打开电源开关，仪器进入手动或自动测试状态。

3、自动测试状态：数字显示器显示“00000000”，等待按键输入指令。

（1）单次键（默认）：单次测试的转换指令是：单次指示灯亮时为单次测试，此时每次测量都输出结果；灯灭时为双次测试，此时每两次测量输出一次结果，结果为两次平均值。

（2）按自动/手动键：转换指令为：动弹性模量测定仪（动弹仪）自动测试：自动指示灯亮时为自动测试。

手动测试：手动指示灯亮时为手动测试。

（3）按“退”键输入指令：输入状态动弹仪实验操作必读1、实验时，仪器和试块放在一个坚固的平台上，试块下最好垫一块橡胶垫。

混凝土冻融试验操作规程一、DT–10W动弹仪操作1、把连接发射探头和接收探头的插头分别插入动弹仪的发射和接收插座内。

2、接通动弹仪电源，打开开关。

3、把饱水后的试件擦干，称重量。

4、将动弹仪设置为自动测试等待状态，自动指示灯亮；设置为横振测试等等待状态，横振指示灯亮。

5、选择横振测试状态时，将两个探头侧杆轻轻地压在被测试件的同侧表面上。

6、测试参数的设置：对被测试件的宽度，长度，重量，测试的序号，时间，日期，分别进行检查与设置。

7、按“测试”健进入自动扫描测试状态，此时可听到探头有频率变化的声音，且示波管波形也有变化，大约一分钟后测试完毕，表示弹性模量值；过一段时间后，表示谐振频率值。

在显示弹模频率值时，若打印机为在线状态，则同时打印测试结果。

8、测试完毕，关闭动弹仪，拔下发射探头和接收探头的插头。

二、TDRF-2型混凝土快速冻融装置操作1、打开冻融装置盖子，在试验槽中注入防冻液，在试件桶全部放入试验槽中的情况下，防冻液注入至淹没冷冻槽回流孔为止。

冷冻液不要太多，否则会进入试件桶，冷冻也不能太少，否则冷冻液不能正常回流。

2、通电检查：水泵和冷却塔风机的旋转方向，一切正常后才能进行试验。

3、将试件放进试件桶中，在整个过程中试件桶内的水位高度应始终保持高出试件顶面5mm左右。

4、把试件桶放入试件槽中，其中测温试件桶放在试件槽的中心位置，将长引线的铂电阻插入测温试件中心，而将短引线的铂电阻放在测温试件桶的外侧。

5、盖上冻融装置盖子，设定冻融循环次数，接通电源，开机试验。

6、每做25次冻融循环试验时，停机或按机上的暂停开关，停止冷却液循环，测1次试件重量和相对动弹模量。

7、测量完毕，重新开机试验。

8、未冻融至预定的循环次数时，试件相对动弹性模量下降至初始值的80%以下或质量损失率达5%时，该试件已破坏，停止试验。

9、试件冻融至预定的循环次数停止试验。

10、断开电源，冷却后取出试件。

三、注意事项1、每隔25次循环并称重之后，应调头装入试件桶中，注入清水，重新试验。

动弹性模量测定仪操作规程
1、将仪器的输入、输出连线接好，把探头分别安装在支架上，调整好高度并固定牢靠。

2、将被测试件按照不同的要求连接好，打开电源开关，仪器进入手动或自动测试状态。

3、自动测试状态数字显示器显示00000000等待按键输入指令。

a按单次键：单次测试指令是：当指示灯亮时，为单次测试；此时每次测试都输出结果。

b按“自动/手动”键：自动测试手动测试转换指令是：自动指示灯亮时，为自动测试；自动指示灯灭时，为手动测试。

c按“回退”键：输入指令输入状态。

d按“测试”键进行相应操作。

4、手动测试状态数字显示器高五位显示频率值，低两位显示幅度值（只是相对量，用以判断其谐振点），示波管显示李沙育图形。

5、输入相应工作模式。

6、试验完成后应整理好各部件，进行清洁处理，收起各连接导线，放入仪器箱。

混凝土动弹模量测定仪校验规程1 范围1.1 本方法适用于新购和使用中以及修理后的混凝土动弹模量测定仪的校验。

2 技术要求2.1 应有铭牌，其中包括型号、规格、制造厂、出厂编号和日期等。

2.2 应有产品合格证和产品说明书。

2.3 动弹仪工作频率范围为（200～10000）Hz（只作横向共振频率测试时），频率显示误差小于5%，频率稳定性为4h变化率小于0.2%。

2.4 动弹仪输入灵敏度小于5Mv.2.5 动弹仪输出功率大于3W。

2.6 混凝土抗冻试件（100mm×100mm×400mm）自振频率误差5Hz。

2.7 动弹仪外观完整、清洁，开关、旋钮操作灵活，功能正常。

3 校验项目3.1 外观及资料检查。

3.2 动弹一工作频率范围、稳定性。

3.3 动弹仪输入灵敏度、功率。

4 环境条件及校验用标准器具4.1 环境条件温度20℃±10℃，环境相对湿度不大于85%，校验现场周围应清洁，无影响工作的振动和腐蚀性气体存在。

4.2校验用标准器具4.2.1 计数式频率计：测量范围（20～10000）Hz。

4.2.2 低频信号（正弦波）发生器：测量范围（1～10000）Hz，频率误差±1%。

4.2.3一级交流电压表。

4.2.4 标准电阻：（1～10）Ω。

4.2.5 100mm×100mm×400mm混凝土抗冻试件一块。

5 校验方法5.1 按2.1、2.2、2.7条对仪器外观、开关、旋钮和资料进行检查。

5.2 将动弹仪接通220V电源，开机预热20min，将计数式频率计接入仪器输出插座。

操作仪器扫频调谐和功率放大增益旋钮，进行动弹仪工作频率范围和频率显示误差的校验测试。

测试点为200、1000、2000、3000、4000、5000、6000、7000、8000、9000、10000Hz（当只有横向频率测试时，频率的范围为100、1000、2000、3000、4000Hz），在以上测试完成后，分别在2000、4000、6000Hz（当只有横向频率测试时，频率的测试范围为800、2000、3000Hz）三点进行仪器频率显示稳定性的检测。

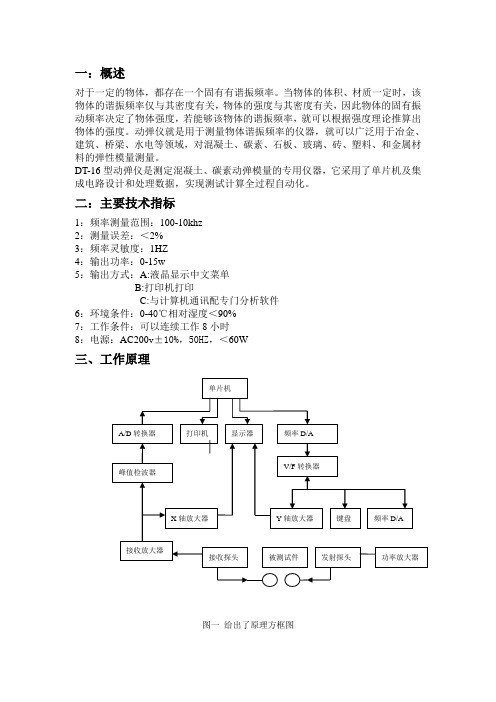

一：概述对于一定的物体，都存在一个固有有谐振频率。

当物体的体积、材质一定时，该物体的谐振频率仅与其密度有关，物体的强度与其密度有关，因此物体的固有振动频率决定了物体强度，若能够该物体的谐振频率，就可以根据强度理论推算出物体的强度。

动弹仪就是用于测量物体谐振频率的仪器，就可以广泛用于冶金、建筑、桥梁、水电等领域，对混凝土、碳素、石板、玻璃、砖、塑料、和金属材料的弹性模量测量。

DT-16型动弹仪是测定混凝土、碳素动弹模量的专用仪器，它采用了单片机及集成电路设计和处理数据，实现测试计算全过程自动化。

二：主要技术指标1：频率测量范围：100-10khz2：测量误差：＜2%3：频率灵敏度：1HZ4：输出功率：0-15w5：输出方式：A:液晶显示中文菜单B:打印机打印C:与计算机通讯配专门分析软件6：环境条件：0-40℃相对湿度＜90%7：工作条件：可以连续工作8小时8：电源：AC200v±10%，50HZ，＜60W三、工作原理图一给出了原理方框图自动测量状态：单片机自动输出一组有规律变化的数字量到频率控制器中，频率控制器将这组数字量变为相应的频率，经过滤波后产生规律变化的正弦波。

正弦波分为两路，一路经功率D\A衰减后送入功率放大器放大，再通过发射探头向被测试件发射出规律变化的频率，迫使试件进行机械振动，当发射频率与试件固有的频率相同时，将发生共振，此时，试件的振动幅度将产生极值，通过接收传感器探头可以测量到极值；另一路径X轴放大器放大后送到液晶显示屏那个上，用条状幅值根据长短来示意幅值的大小。

接受探头随时接受被测试件产生震动的频率和幅度，并且将机械振动转换成微弱变化的电信号。

经过接受放大器放大后分为两路，一路经Y轴放大器放大后，送到液晶显示屏上，用条状幅值根据长短来示意幅值的大小，另一路经过峰值检波器检波后送入A\D转换器，A\D将此变化的电压转换成数字量送入单片机，在软件的控制下，判断出被测试件的谐振频率（共振），自动计算出弹性模量，同时将谐振频率、弹性模量等信息送入显示器和打印机进行显示和打印。

跳动测量仪工作原理
跳动测量仪是一种用于测量物体振动或跳动的仪器。

它的工作原理基于物体的振动产
生的机械波，通过将这些波转化成电信号来实现跳动测量。

跳动测量仪的主要部件包括传感器、放大器、滤波器、计算器和显示器等。

其中传感
器是最关键的部件之一，它能够感应到物体振动时产生的微小电信号，并将其转化为数字
信号输出给放大器。

放大器的作用是将传感器产生的微小信号放大，以便更好地被处理和分析。

同时，放
大器也能够对信号进行滤波处理，以去除干扰信号和杂波，从而得到更加准确的振动信
号。

滤波器则是对信号进行进一步处理的部件，它能够将信号分解成不同频率的分量，同
时去除那些高频或低频的分量。

这样可以得到更加稳定和准确的信号，以便进行后续的计
算和分析。

计算器是将测量得到的信号进行处理和分析的部件，它能够对信号的振动幅度、频率、周期等进行计算和分析，同时可以根据测量要求进行各种算法的处理，并将结果输出给显
示器。

显示器则是将测量结果以可视化的方式呈现出来的部件，它能够以数码显示或图形显
示的形式将测量结果呈现给使用者。

总的来说，跳动测量仪的工作原理基于将物体的振动转化成电信号，并通过各种部件
的处理和分析，最终得到稳定和准确的振动参数。

这些参数可以在工业控制、机械制造、
航空航天等领域得到广泛应用。

眼动仪的原理眼动仪是一种用于记录和分析眼球运动的仪器，它能够帮助研究人员了解人类视觉系统的工作原理，同时也在许多领域有着广泛的应用，比如心理学、市场营销、人机交互等。

那么，眼动仪的原理是什么呢？首先，我们需要了解眼动仪的工作原理。

眼动仪通过追踪眼球的运动来获取信息，它通常使用红外光源和摄像头来实现。

当我们注视一个物体时，眼球会做出快速而微小的运动，这些运动被称为眼球震颤。

眼动仪利用红外光源照射眼球，并通过摄像头捕捉眼球的运动轨迹，然后利用计算机软件来分析和处理这些数据，最终得出眼球的运动轨迹和注视点的位置。

其次，眼动仪的原理涉及到人眼的生理特点。

人眼在注视一个物体时，会先进行快速的扫视，然后停留在感兴趣的区域，这个过程被称为注视。

眼动仪能够准确地记录下这些注视点的位置和持续时间，从而帮助研究人员分析人类的视觉注意力和信息处理过程。

此外，眼动仪的原理还与眼球肌肉的运动有关。

当我们注视不同位置的物体时，眼球肌肉会做出不同的调节，从而使眼球的运动产生变化。

眼动仪能够检测这些微小的肌肉运动，并将其转化为数字信号，以便进行后续的数据分析和处理。

最后，眼动仪的原理还涉及到眼动数据的分析和解释。

通过对眼动数据的分析，研究人员可以了解被试者在观察某一物体或场景时的注意力分布、视线移动路径、注视持续时间等信息，从而揭示人类的视觉认知过程和行为特征。

总的来说，眼动仪的原理是基于对眼球运动的记录和分析，利用红外光源和摄像头来追踪眼球的运动轨迹和注视点的位置，从而揭示人类的视觉注意力和信息处理过程。

通过深入了解眼动仪的原理，我们可以更好地应用它在各个领域，为人类的研究和生活带来更多的便利和启发。

DT-W18 动弹模量测定仪操作规程
一、首先测定试件的质量和尺寸。

试件质量应精确至0.01kg，
尺寸的测量应精确至1mm。

二、测定完试件的质量和尺寸后，应将试件放置在支撑体中心
位置，成型面应向上，并应将激振换能器的测杆轻轻的压在试件长边侧面中线1/2处，接收换能器的测杆轻轻的压在试件长边侧面中线距端面5mm处。

在测杆接触试件前，宜在测杆与试件接触面涂一薄层黄油或凡士林作为耦合介质，测杆压力的大小应以不出现噪声为准。

三、放置好测杆后，应先调整共振仪的激振频率和接收增益旋
钮至适当位置，然后变换激振频率，并应注意观察指示电表的指针偏转。

当指针偏转为最大时，表示试件达到共振状态，应以这时所显示的共振频率作为试件的基频振动频率。

每一测量应重复测读两次以上，当两次连续测值之差不超过两个测值的算术平均值的0.5%时，应取这两个测值的算术平均值作为该试件的基频振动频率。

四、当用示波器作显示的仪器时，示波器的图形调成一个正圆
时的频率应为共振频率。

五、每组应以3个试件动弹性模量的试验结果的算术平均值作
为测定值，计算应精确至100MPa。
