光纤以太网的设计

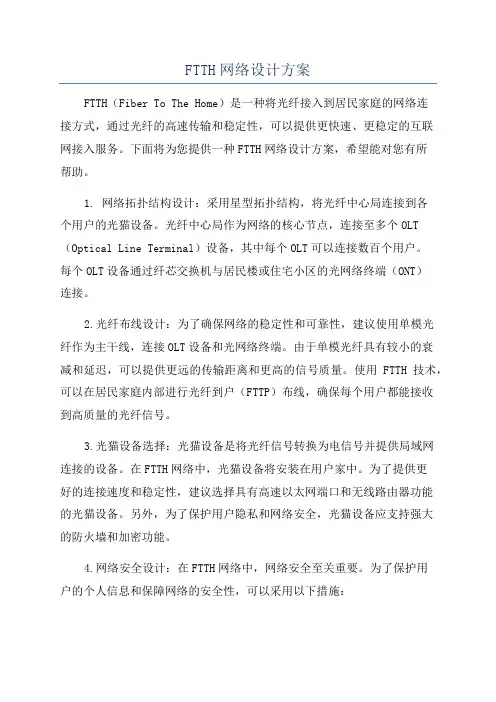

FTTH网络设计方案FTTH（Fiber To The Home）是一种将光纤接入到居民家庭的网络连接方式，通过光纤的高速传输和稳定性，可以提供更快速、更稳定的互联网接入服务。

下面将为您提供一种FTTH网络设计方案，希望能对您有所帮助。

1. 网络拓扑结构设计：采用星型拓扑结构，将光纤中心局连接到各个用户的光猫设备。

光纤中心局作为网络的核心节点，连接至多个OLT （Optical Line Terminal）设备，其中每个OLT可以连接数百个用户。

每个OLT设备通过纤芯交换机与居民楼或住宅小区的光网络终端（ONT）连接。

2.光纤布线设计：为了确保网络的稳定性和可靠性，建议使用单模光纤作为主干线，连接OLT设备和光网络终端。

由于单模光纤具有较小的衰减和延迟，可以提供更远的传输距离和更高的信号质量。

使用FTTH技术，可以在居民家庭内部进行光纤到户（FTTP）布线，确保每个用户都能接收到高质量的光纤信号。

3.光猫设备选择：光猫设备是将光纤信号转换为电信号并提供局域网连接的设备。

在FTTH网络中，光猫设备将安装在用户家中。

为了提供更好的连接速度和稳定性，建议选择具有高速以太网端口和无线路由器功能的光猫设备。

另外，为了保护用户隐私和网络安全，光猫设备应支持强大的防火墙和加密功能。

4.网络安全设计：在FTTH网络中，网络安全至关重要。

为了保护用户的个人信息和保障网络的安全性，可以采用以下措施：- 使用VPN（Virtual Private Network）技术建立安全连接，加密数据传输；-安装防火墙设备，以阻止潜在的网络攻击；-为用户提供独立的网络接入账户，并设置强密码；-定期更新软件和固件，以修复安全漏洞。

5.网络管理与维护：为了确保网络运行的稳定性和高效性，需要进行网络管理和维护工作。

可以采用以下措施：-监控网络状态和带宽利用率，及时发现和修复潜在问题；-定期进行网络设备的维护和升级，以确保它们的正常运行；-提供24小时的技术支持服务，以解决用户的问题和故障。

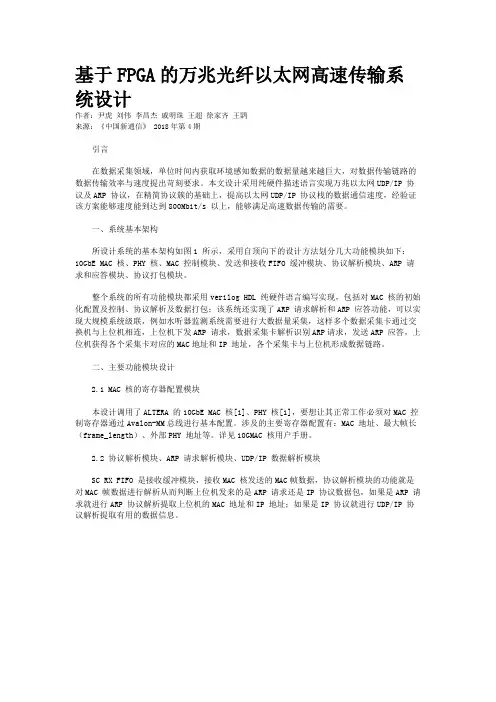

基于FPGA的万兆光纤以太网高速传输系统设计作者：尹虎刘伟李昌杰戚明珠王超徐家齐王鹍来源：《中国新通信》 2018年第4期引言在数据采集领域，单位时间内获取环境感知数据的数据量越来越巨大，对数据传输链路的数据传输效率与速度提出苛刻要求。

本文设计采用纯硬件描述语言实现万兆以太网UDP/IP 协议及ARP 协议，在精简协议簇的基础上，提高以太网UDP/IP 协议栈的数据通信速度，经验证该方案能够速度能到达到800Mbit/s 以上，能够满足高速数据传输的需要。

一、系统基本架构所设计系统的基本架构如图1 所示，采用自顶向下的设计方法划分几大功能模块如下：10GbE MAC 核、PHY 核、MAC 控制模块、发送和接收FIFO 缓冲模块、协议解析模块、ARP 请求和应答模块、协议打包模块。

整个系统的所有功能模块都采用verilog HDL 纯硬件语言编写实现，包括对MAC 核的初始化配置及控制、协议解析及数据打包；该系统还实现了ARP 请求解析和ARP 应答功能，可以实现大规模系统级联，例如水听器监测系统需要进行大数据量采集，这样多个数据采集卡通过交换机与上位机相连，上位机下发ARP 请求，数据采集卡解析识别ARP请求，发送ARP 应答，上位机获得各个采集卡对应的MAC地址和IP 地址，各个采集卡与上位机形成数据链路。

二、主要功能模块设计2.1 MAC 核的寄存器配置模块本设计调用了ALTERA 的10GbE MAC 核[1]、PHY 核[1]，要想让其正常工作必须对MAC 控制寄存器通过Avalon-MM总线进行基本配置。

涉及的主要寄存器配置有：MAC 地址、最大帧长（frame_length）、外部PHY 地址等。

详见10GMAC 核用户手册。

2.2 协议解析模块、ARP 请求解析模块、UDP/IP 数据解析模块SC RX FIFO 是接收缓冲模块，接收MAC 核发送的MAC帧数据，协议解析模块的功能就是对MAC 帧数据进行解析从而判断上位机发来的是ARP 请求还是IP 协议数据包，如果是ARP 请求就进行ARP 协议解析提取上位机的MAC 地址和IP 地址；如果是IP 协议就进行UDP/IP 协议解析提取有用的数据信息。

EPON的关键技术及实现原理EPON（Ethernet Passive Optical Network）是一种基于以太网技术的无源光网络，它使用光纤作为传输介质，在光线从中心局传入用户终端的过程中不需要中继节点的参与。

EPON将以太网和光纤接入技术结合，实现了大带宽、高可靠性和低成本的宽带接入。

一、光传输技术光传输技术是EPON中最基础的技术之一，它包括了光纤的选择和光纤传输的参数设计。

在EPON中，一般采用单模光纤进行传输，因为它具有更低的衰减和更高的带宽。

此外，还需要考虑光纤的长度、连接等参数的设计，以实现光信号的高速传输。

二、光分配技术光分配技术是EPON中的关键技术之一，它主要包括了光发送和接收的技术。

EPON使用了一种被称为比例脉冲宽度调制（PON）的技术，它通过在一个周期内改变光脉冲的宽度来传输数字信号。

在EPON中，光发送端使用激光器将数字信号转换为光信号，并通过光纤传输到用户终端，光接收端再将光信号转换为数字信号，实现数据的传输。

三、以太网技术以太网技术是EPON的核心技术之一，EPON使用以太网协议作为数据的传输协议，这使得EPON可以兼容现有的以太网设备和系统。

EPON将以太网帧封装在光信号中进行传输，用户终端上的以太网设备可以直接接入EPON，无需进行额外的协议转换。

四、调度控制技术调度控制技术是EPON中的关键技术之一，它主要用于实现共享信道的调度和管理。

EPON中采用了一种被称为动态带宽分配（DBA）的技术，它可以根据不同的用户需求和网络负载情况动态地分配带宽资源。

DBA技术通过控制ONU（光网络单元）的发送速率和发送时隙来实现带宽的分配，从而提高网络的效率和性能。

EPON的实现原理主要是基于光纤传输和以太网技术的结合。

当用户需要接入宽带网络时，光纤连接到用户终端设备的光接收端口，光信号经过光分配器进入光纤传输中。

同时，用户终端设备上的以太网设备通过以太网接口与EPON网络相连，可以直接发送和接收数据。

以太网通信接口电路设计规范1.通信标准选择：以太网通信接口电路设计应符合IEEE802.3标准，并根据具体应用场景选择适当的以太网标准，如10BASE-T、100BASE-TX或1000BASE-T。

2.电路布局设计：以太网通信接口电路布局应遵循信号完整性原则，电源和地线应分开布局，采用合适的终端电阻和衰减器以减少信号反射和串扰。

电路板上的噪声源应尽量避开关键信号传输路径。

3.信号线设计：以太网通信接口电路应采用高速差分信号线传输数据，信号线的长度应尽量短，保持相同长度以减小信号延迟和失真。

信号线的阻抗应匹配传输线特性阻抗以确保信号传输的完整性。

4.EMI设计：以太网通信接口电路应采取合适的电磁干扰（EMI）抑制措施，如添加滤波器、电源线柔性涂层和屏蔽罩等，以减少电磁辐射和敏感器件对外界电磁干扰的敏感性。

5.電源设计：以太网通信接口电路设计应确保电源电压稳定，并避免电源波动和噪声对接口电路的干扰。

为了提高系统的稳定性和抗干扰能力，可以采用分离式电源或添加稳压电路等措施。

6.技术参数要求：以太网通信接口电路的设计应满足相关技术参数的要求，如传输速率、最大传输距离、带宽等。

设计人员应仔细考虑电路组件的选型和参数设置，确保在实际应用中能够稳定可靠地工作。

7.抗干扰性能测试：以太网通信接口电路设计完成后，应进行抗干扰性能测试，包括共模噪声、差模噪声和电磁干扰等方面的测试，以确保接口电路可以在复杂的工作环境中正常工作。

8.安全性设计：以太网通信接口电路应考虑安全性设计，包括对传输数据的加密和解密、身份验证、访问控制等安全措施的支持。

总之，以太网通信接口电路设计规范旨在确保以太网通信接口电路的稳定性、可靠性和安全性。

设计人员应根据具体应用需求和相关标准要求，合理选择电路布局、信号线设计和EMI抑制等方面的措施，并通过测试和验证确保接口电路的性能符合预期。

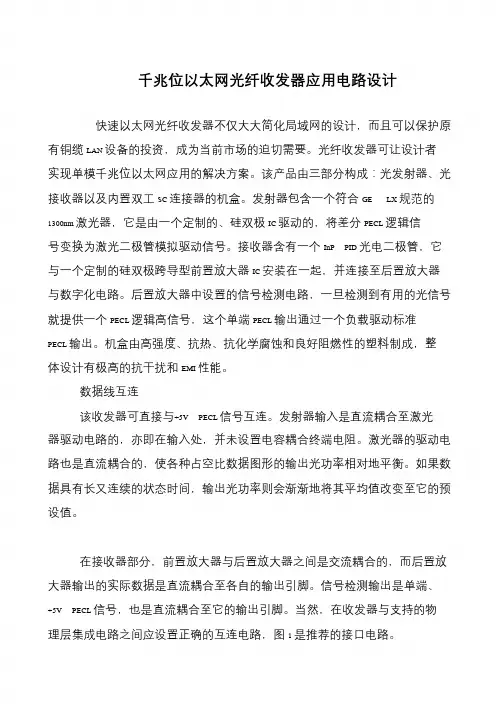

千兆位以太网光纤收发器应用电路设计
快速以太网光纤收发器不仅大大简化局域网的设计，而且可以保护原有铜缆LAN 设备的投资，成为当前市场的迫切需要。

光纤收发器可让设计者
实现单模千兆位以太网应用的解决方案。

该产品由三部分构成：光发射器、光接收器以及内置双工SC 连接器的机盒。

发射器包含一个符合GE LX 规范的1300nm 激光器，它是由一个定制的、硅双极IC 驱动的，将差分PECL 逻辑信号变换为激光二极管模拟驱动信号。

接收器含有一个InP PID 光电二极管，它与一个定制的硅双极跨导型前置放大器IC 安装在一起，并连接至后置放大器
与数字化电路。

后置放大器中设置的信号检测电路，一旦检测到有用的光信号就提供一个PECL 逻辑高信号，这个单端PECL 输出通过一个负载驱动标准PECL 输出。

机盒由高强度、抗热、抗化学腐蚀和良好阻燃性的塑料制成，整体设计有极高的抗干扰和EMI 性能。

数据线互连
该收发器可直接与+5V PECL 信号互连。

发射器输入是直流耦合至激光器驱动电路的，亦即在输入处，并未设置电容耦合终端电阻。

激光器的驱动电路也是直流耦合的，使各种占空比数据图形的输出光功率相对地平衡。

如果数据具有长又连续的状态时间，输出光功率则会渐渐地将其平均值改变至它的预设值。

在接收器部分，前置放大器与后置放大器之间是交流耦合的，而后置放大器输出的实际数据是直流耦合至各自的输出引脚。

信号检测输出是单端、
+5V PECL 信号，也是直流耦合至它的输出引脚。

当然，在收发器与支持的物理层集成电路之间应设置正确的互连电路，图1 是推荐的接口电路。

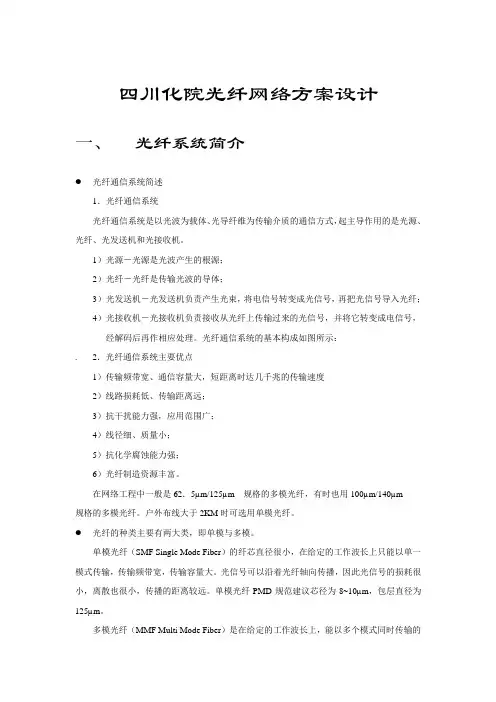

四川化院光纤网络方案设计一、光纤系统简介●光纤通信系统简述1．光纤通信系统光纤通信系统是以光波为载体、光导纤维为传输介质的通信方式，起主导作用的是光源、光纤、光发送机和光接收机。

1）光源－光源是光波产生的根源；2）光纤－光纤是传输光波的导体；3）光发送机－光发送机负责产生光束，将电信号转变成光信号，再把光信号导入光纤；4）光接收机－光接收机负责接收从光纤上传输过来的光信号，并将它转变成电信号，经解码后再作相应处理。

光纤通信系统的基本构成如图所示：. 2．光纤通信系统主要优点1）传输频带宽、通信容量大，短距离时达几千兆的传输速度2）线路损耗低、传输距离远；3）抗干扰能力强，应用范围广；4）线径细、质量小；5）抗化学腐蚀能力强；6）光纤制造资源丰富。

在网络工程中一般是62．5µm/125µm规格的多模光纤，有时也用100µm/140µm规格的多模光纤。

户外布线大于2KM时可选用单模光纤。

●光纤的种类主要有两大类，即单模与多模。

单模光纤（SMF Single Mode Fiber）的纤芯直径很小，在给定的工作波长上只能以单一模式传输，传输频带宽，传输容量大。

光信号可以沿着光纤轴向传播，因此光信号的损耗很小，离散也很小，传播的距离较远。

单模光纤PMD规范建议芯径为8~10µm，包层直径为125µm。

多模光纤（MMF Multi Mode Fiber）是在给定的工作波长上，能以多个模式同时传输的光纤。

多模光纤的纤芯直径一般为50至200µm，而包层直径的变化范围为125到230µm，计算机网络用纤芯直径为62.5µm，包层为125µm，也就是通常所说的62.5µm。

与单模光纤相比，多模光纤的传输性能要差。

在导入波长上分单模1310nm、1550nm;多模850nm、1300nm 光缆的种类和机械性能单芯互联光缆主要应用范围包括：1）跳线；2）内部设备连接；3）通信柜配线面板；4）墙上出口到工作站的连接；5）水平拉线，直接端接；6）适于使用环氧树脂或LIGHTCRIMPLP连接端接。

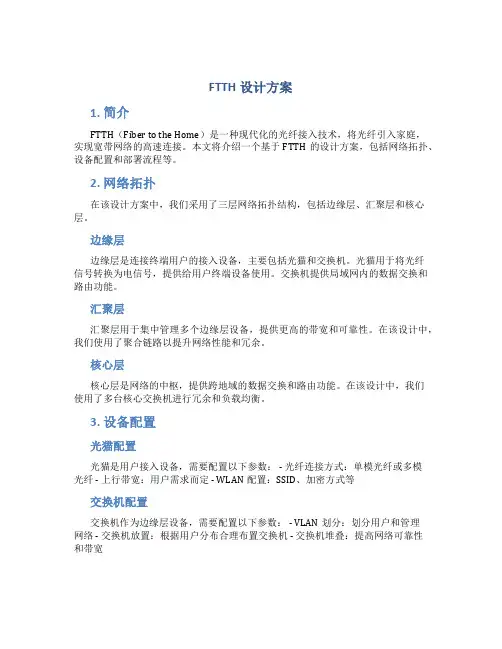

FTTH设计方案1. 简介FTTH（Fiber to the Home）是一种现代化的光纤接入技术，将光纤引入家庭，实现宽带网络的高速连接。

本文将介绍一个基于FTTH的设计方案，包括网络拓扑、设备配置和部署流程等。

2. 网络拓扑在该设计方案中，我们采用了三层网络拓扑结构，包括边缘层、汇聚层和核心层。

边缘层边缘层是连接终端用户的接入设备，主要包括光猫和交换机。

光猫用于将光纤信号转换为电信号，提供给用户终端设备使用。

交换机提供局域网内的数据交换和路由功能。

汇聚层汇聚层用于集中管理多个边缘层设备，提供更高的带宽和可靠性。

在该设计中，我们使用了聚合链路以提升网络性能和冗余。

核心层核心层是网络的中枢，提供跨地域的数据交换和路由功能。

在该设计中，我们使用了多台核心交换机进行冗余和负载均衡。

3. 设备配置光猫配置光猫是用户接入设备，需要配置以下参数： - 光纤连接方式：单模光纤或多模光纤 - 上行带宽：用户需求而定 - WLAN配置：SSID、加密方式等交换机配置交换机作为边缘层设备，需要配置以下参数： - VLAN划分：划分用户和管理网络 - 交换机放置：根据用户分布合理布置交换机 - 交换机堆叠：提高网络可靠性和带宽核心交换机配置核心交换机作为网络中枢，需要配置以下参数： - 交换机堆叠：提供冗余和负载均衡 - 动态路由协议：OSPF、BGP等 - 链路聚合：提升网络性能和冗余 - 安全配置：ACL、ARP检测等4. 部署流程1.安装和配置光猫：根据用户需求选择合适的光猫，并进行相关配置。

2.部署边缘交换机：根据用户数量和分布，合理布置边缘交换机，并进行VLAN划分等配置。

3.部署汇聚交换机：将边缘交换机连接到汇聚交换机，配置链路聚合和冗余。

4.部署核心交换机：将汇聚交换机连接到核心交换机，进行堆叠配置和动态路由协议配置。

5.测试和优化：进行网络连通性测试和性能优化，确保网络正常运行和满足用户需求。

5. 总结本文介绍了一个基于FTTH的设计方案，包括网络拓扑、设备配置和部署流程等。

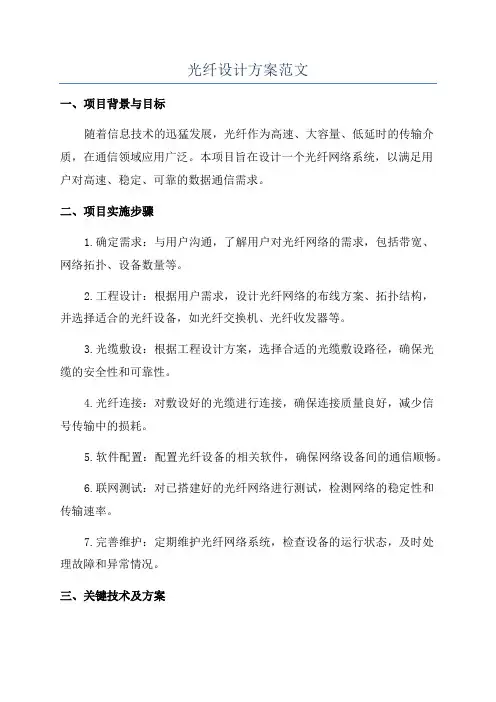

光纤设计方案范文一、项目背景与目标随着信息技术的迅猛发展，光纤作为高速、大容量、低延时的传输介质，在通信领域应用广泛。

本项目旨在设计一个光纤网络系统，以满足用户对高速、稳定、可靠的数据通信需求。

二、项目实施步骤1.确定需求：与用户沟通，了解用户对光纤网络的需求，包括带宽、网络拓扑、设备数量等。

2.工程设计：根据用户需求，设计光纤网络的布线方案、拓扑结构，并选择适合的光纤设备，如光纤交换机、光纤收发器等。

3.光缆敷设：根据工程设计方案，选择合适的光缆敷设路径，确保光缆的安全性和可靠性。

4.光纤连接：对敷设好的光缆进行连接，确保连接质量良好，减少信号传输中的损耗。

5.软件配置：配置光纤设备的相关软件，确保网络设备间的通信顺畅。

6.联网测试：对已搭建好的光纤网络进行测试，检测网络的稳定性和传输速率。

7.完善维护：定期维护光纤网络系统，检查设备的运行状态，及时处理故障和异常情况。

三、关键技术及方案1.光纤布线方案：根据实际需求和结构布局，选择合适的光纤布线方案。

对于大型机构或企业，可以采用主干式布线结构，将主干线分布在整个建筑物中，然后通过水平布线连接到各个工作区域。

对于小型机构或家庭用户，可以采用点对点布线结构，将光纤直接连接到每个用户，达到直接传输的目的。

2.光缆敷设方案：根据需求，选择合适的光缆敷设方案。

可以考虑地下敷设、架空敷设等方式，根据不同场景选择合适的敷设方法，并确保光缆的安全性和可靠性。

3.光纤连接方案：光纤连接质量对于数据传输的稳定性和可靠性至关重要。

在进行光缆连接时，应选用优质的光纤接头，保证连接的质量和可靠性。

4.光纤设备选型：根据实际需求，选择适合的光纤设备，如光纤交换机、光纤收发器等。

对于大规模的光纤网络系统，可以考虑使用高性能的光纤交换机，以满足高带宽、高并发的传输需求。

四、项目实施进度安排1.需求确定和工程设计：1周时间2.光缆敷设：2周时间3.光纤连接和软件配置：1周时间4.联网测试和维护：1周时间五、项目预算与风险控制1.项目预算：根据实际需求和所选方案，进行项目预算，确保资金的合理投入，并做好预算控制。

光纤设计方案范文一、项目背景和目标随着信息技术的飞速发展和大量数据的传输需求，光纤通信技术作为一种高带宽、低损耗、安全稳定的传输介质得到了广泛应用。

本光纤设计方案旨在地区的光纤网络建设提供一个全面的规划和设计。

二、需求分析1. 带宽需求：根据目标地区的现阶段和未来5年的发展需求，初步确定了每天光纤网络的带宽需求为100Gbps。

2.覆盖范围：根据目标地区的地理环境和通信需求，确定需要覆盖一块总面积为1000平方公里的地区。

3.连接需求：根据目标地区的特点和发展需求，确定需要连接100个办公建筑、50个学校和10个医院。

4.可靠性要求：确保光纤网络的可靠性要求在99.99%以上。

三、设计方案1.网络拓扑结构：采用星型网络拓扑结构，以一个中央节点为核心，分别连接到办公建筑、学校和医院。

中央节点作为数据传输和控制的中心，其他节点通过光纤连接到中央节点。

2.光纤布线规划：根据覆盖范围和连接需求，将地区划分为10个区域，每个区域由一个中央节点负责连接到该区域内的办公建筑、学校和医院。

每个中央节点需要大约200根光纤连接到所属区域内的节点。

四、光纤选型和布线方案1.光纤选型：根据带宽需求和可靠性要求，选用单模光纤作为传输介质。

单模光纤有更大的带宽容量和传输距离，能够满足目标地区的应用需求。

2.光纤布线方案：根据覆盖范围和连接需求，将每个中央节点与所属区域内的节点进行光纤连接。

根据地理环境和建筑结构，确定光纤布线方案，确保光纤能够顺利地穿过各种地形和建筑物。

3.选择最佳路径：通过实地勘察和规划设计软件，确定每根光纤的最佳路径，避免建筑物、道路和地形等因素对光纤的影响。

同时，考虑到未来扩展需求，预留一定数量的光纤容量。

五、光纤网络设备配置1.中央节点配置：根据带宽需求和可靠性要求，选用高速光纤交换机作为中央节点的主要设备。

中央节点还需要配置相应的管理软件和电力设备来支持运行。

2.区域节点配置：根据连接需求和带宽要求，选用多端口光纤交换机作为区域节点的主要设备。

光纤设计方案1. 背景介绍光纤是一种用于传输光信号的特殊纤维材料。

与传统的金属导线相比，光纤具有更高的带宽和更低的信号衰减，因此在通信领域得到广泛应用。

为了实现高效稳定的光纤传输，需要合理设计光纤网络的结构与参数。

本文将介绍光纤设计的基本原理和几种常见的光纤设计方案。

2. 光纤设计原则在进行光纤设计时，需要考虑以下几个原则：2.1 适当的纤芯直径纤芯直径是光纤传输性能的关键参数之一。

较大的纤芯直径能够减少信号衰减，但会增加光纤的尺寸和成本。

较小的纤芯直径可以提供较高的带宽，但容易受到光波的散射和光纤损伤。

因此，需要在保证传输性能的前提下选择适当的纤芯直径。

2.2 低损耗材料的选择光纤材料的损耗对于光信号的传输距离和质量至关重要。

选择具有较低损耗的光纤材料可以减少信号衰减，提高信号传输质量和距离。

2.3 光纤网络拓扑的优化光纤网络的拓扑结构会直接影响信号传输的效果。

在设计光纤网络时，需要考虑光纤的距离、连接方式、光纤横截面等因素，以优化信号传输的有效性和稳定性。

2.4 光纤系统的可靠性和容错性光纤系统在实际使用中需要具备较高的可靠性和容错性。

针对可能出现的光纤断裂、光纤损伤等情况，需要设计适当的冗余传输路径和故障检测、修复机制，以确保光纤系统的连续性和可靠性。

3. 光纤设计方案3.1 单模光纤设计方案单模光纤是一种具有较小纤芯直径的光纤，适用于长距离传输和高速数据传输。

其设计方案包括： - 确定合适的纤芯直径和材料，以平衡带宽和信号衰减； - 保证光纤横截面的圆整和均匀，以减少光波的散射和损耗； - 采用低损耗的材料，以提高信号传输质量； - 增加光纤的保护层和护套，以提高光纤的可靠性和耐久性； -针对不同传输距离和速度要求，根据设计原则进行优化调整。

3.2 多模光纤设计方案多模光纤是一种具有较大纤芯直径的光纤，适用于短距离传输和低速数据传输。

其设计方案包括： - 选择合适的纤芯直径和材料，以平衡成本和性能； - 考虑光纤模式色散对传输质量的影响，进行优化设计； - 采用合理的光源和接收器，以匹配光纤的性能； - 控制光纤连接质量，确保低损耗的信号传输； - 针对不同传输距离和速度要求，根据设计原则进行优化调整。

光纤设计方案摘要：光纤通讯在现代社会发挥着重要的作用，它以其高速度、高带宽和优异的信号传输质量而被广泛应用于各种场景，包括电信、互联网、数据中心等领域。

本文将介绍光纤设计方案的基本原理和实施流程，以及其在实际应用中的一些考虑因素。

引言：随着信息技术的飞速发展，人们对高速、可靠和安全的数据传输需求不断增加。

而光纤通讯作为一种先进的传输技术，正成为满足这些需求的首选方案之一。

在光纤设计方案中，我们需要考虑的因素包括传输距离、传输速率、网络拓扑结构、光纤材料等。

在本文中，我们将对这些关键因素进行详细讨论并提出相应的设计方案。

一、传输距离光纤的传输距离是一个设计方案中需要重点考虑的因素。

光纤的传输距离受到信号衰减和传输损耗的影响。

一般来说，传输距离越长，光纤的衰减和损耗就越大。

因此，在设计光纤传输系统时，需要根据实际需求合理选择光纤的类型和参数。

一些常见的光纤类型包括单模光纤和多模光纤，它们具有不同的特性和适用范围。

二、传输速率传输速率是光纤设计方案中另一个重要的考虑因素。

随着数据传输需求的增加，光纤通讯系统需要支持更高的传输速率。

常见的光纤传输速率包括万兆以太网（10GbE）、百兆以太网（100MbE）等。

在设计光纤系统时，需要选择合适的设备和专用线缆来支持所需的传输速率。

三、网络拓扑结构网络拓扑结构是光纤设计方案中另一个重要的考虑因素。

不同的网络拓扑结构将直接影响光纤布线和设备的安装方式。

一些常见的网络拓扑结构包括星型、环型、总线型和网状型等。

在选择网络拓扑结构时，需要考虑实际应用场景和系统的可靠性要求。

四、光纤材料光纤材料是光纤设计中的关键因素之一。

常见的光纤材料包括石英、玻璃、塑料等。

不同的材料具有不同的特性，例如折射率、传输速度等。

在选择光纤材料时，需要考虑其适用范围、成本和可靠性等因素。

五、设计流程光纤设计方案的实施流程包括以下步骤：1.需求分析：根据具体应用需求，确定光纤传输系统的传输距离、传输速率和网络拓扑结构等参数。

eth电路设计ETH（Ethernet）是一种常见的局域网（LAN）技术，广泛应用于各种网络设备中，包括计算机、路由器、交换机等。

ETH电路设计涉及到了网络通信的硬件部分，需要考虑到信号传输、接口连接、电源供应等方面。

下面将从ETH电路设计的原理、组成部分、设计要点和应用示例等方面进行详细的介绍。

ETH电路设计的原理是基于以太网通信技术的原理。

以太网采用的是CSMA/CD（载波监听多址/冲突检测）协议，具有广播性和共享性的特点。

在ETH电路中，需要实现物理层和MAC（介质访问控制）层的功能。

物理层负责实际的电气特性和信号传输，MAC层负责数据帧的发射和处理。

ETH电路的主要组成部分包括：接口电路、发送电路、接收电路和控制电路。

接口电路用于将ETH电路与其他设备进行连接，常见的接口包括RJ45接口和光纤接口。

发送电路负责将要传输的数据转换成ETH信号，并经过编码和调制后发送出去。

接收电路负责接收ETH信号，并将其解调和解码成数据。

控制电路用于对ETH电路的状态和操作进行控制。

在ETH电路设计中，需要考虑到一些设计要点。

首先，信号传输的稳定性和抗干扰性是ETH电路设计的重要目标。

可以采取一些抗干扰措施，比如提高信号的传输速度，降低传输的功率。

其次，接口的设计要符合标准，以确保与其他设备的兼容性。

另外，电源供应的可靠性也是ETH电路设计中需要考虑的因素之一。

ETH电路在各种网络设备中都有广泛的应用。

比如，在计算机中，ETH电路是实现局域网连接的基础。

在路由器和交换机中，ETH电路则是连接不同局域网和广域网的桥梁。

此外，ETH电路还可以应用于嵌入式系统中，通过以太网接口与其他网络设备进行通信。

综上所述，ETH电路设计是一项复杂而重要的工作，需要考虑到信号传输、接口连接、电源供应等多个方面。

合理的ETH电路设计可以提高网络设备的性能和稳定性，同时也为各种应用场景提供了方便和灵活的局域网连接方式。

epon方案epon方案概述EPON（Ethernet Passive Optical Network）是以太网无源光纤网络的一种解决方案。

EPON技术是通过使用光纤作为传输介质，将以太网技术和光纤通信技术结合起来，以提供高速、高带宽、大容量的网络服务。

EPON方案在现代通信领域得到了广泛的应用，尤其是在传输速率要求高、带宽需求大的场景中。

原理EPON方案基于一条主干光纤来传输数据，用户通过光纤接入单元（ONU）连接到主干光纤。

主干光纤将数据传输到一个位于中心的光线路交换机（OLT）。

OLT负责在主干光纤上进行数据的传输和路由。

在主干光纤和ONU之间，EPON方案使用了TDMA （Time Division Multiple Access）技术，以实现多个用户之间的共享带宽。

EPON方案使用了IEEE 802.3标准定义的以太网技术。

它使用了光传输介质以及光学收发器，将电信号转换为光信号进行传输，从而实现了更长的传输距离和更高的带宽。

EPON方案支持传输速率为1Gbps，2.5Gbps和10Gbps的不同版本。

在EPON方案中，各个ONU独立地与OLT进行通信，不同ONU之间的通信互不干扰。

EPON方案还采用了高效的动态带宽分配机制，以确保高速的数据传输和网络资源的充分利用。

同时，EPON方案还支持QoS（Quality of Service）机制，以保证不同类型的数据流能够得到适当的优先级处理。

优点EPON方案具有以下几个优点：1. 高带宽：EPON方案采用了光纤作为传输介质，能够提供更高的传输速率和带宽。

这使得EPON方案适用于大容量数据的传输和高负载的网络环境。

2. 长距离传输：EPON方案使用光纤进行数据传输，具有较低的传输损耗，可以实现更长的传输距离。

这使得EPON方案能够满足大范围的网络覆盖需求。

3. 灵活性：EPON方案支持多种传输速率的版本，可以根据具体的需求选择不同的版本。

EPON方案还支持扩展性，可以根据需求增加更多的ONU和OLT，以扩展网络规模。
