一、实训目的本次实训旨在使学生了解蜂鸣报警器的工作原理、电路组成以及制作方法，培养学生的动手能力和实际操作技能。
通过本次实训，使学生掌握以下内容：1. 蜂鸣报警器的工作原理；2. 蜂鸣报警器电路的组成及各元件的作用；3. 蜂鸣报警器的制作方法；4. 蜂鸣报警器的调试与测试。
二、实训原理蜂鸣报警器是一种常用的电子报警设备，它利用蜂鸣器发出声音来提醒人们注意。
当电路中的某些参数（如电压、电流等）超过设定值时，蜂鸣器就会发出报警声。
本实训所采用的蜂鸣报警器电路主要由555定时器、蜂鸣器、电阻、电容等元件组成。
1. 555定时器：555定时器是一种集成电路，具有定时、振荡、整形等功能。
在本电路中，555定时器作为振荡器，产生一定频率的方波信号，控制蜂鸣器发出报警声。
2. 蜂鸣器：蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电。
当两端加上工作电压后，蜂鸣器即可以发出鸣叫声。
3. 电阻、电容：电阻和电容在电路中起到限流、滤波、耦合等作用。
三、实训内容1. 蜂鸣报警器电路的搭建（1）准备元件：555定时器、蜂鸣器、电阻、电容、面包板、导线等。
（2）按照电路图连接电路，注意连接顺序。
（3）将电路连接完成后，检查电路连接是否正确。
2. 蜂鸣报警器的调试与测试（1）给电路供电，观察蜂鸣器是否发出报警声。
（2）调整电路参数（如电阻、电容等），观察报警声的变化。
（3）记录不同参数下的报警声变化情况。
四、实训结果与分析1. 实训结果通过本次实训，成功搭建了蜂鸣报警器电路，并实现了报警功能。
2. 实训分析（1）电路连接正确，电源电压稳定，蜂鸣器能够发出报警声。
（2）调整电路参数，可以改变报警声的频率和音量。
（3）在实训过程中，遇到的问题及解决方法：问题1：蜂鸣器不发声。
解决方法：检查电路连接是否正确，确保电源电压稳定。
问题2：报警声频率不正常。
解决方法：调整电阻、电容等元件的参数，以达到预期的报警声频率。
五、实训心得体会1. 通过本次实训，加深了对蜂鸣报警器工作原理的理解，掌握了电路搭建、调试与测试的方法。

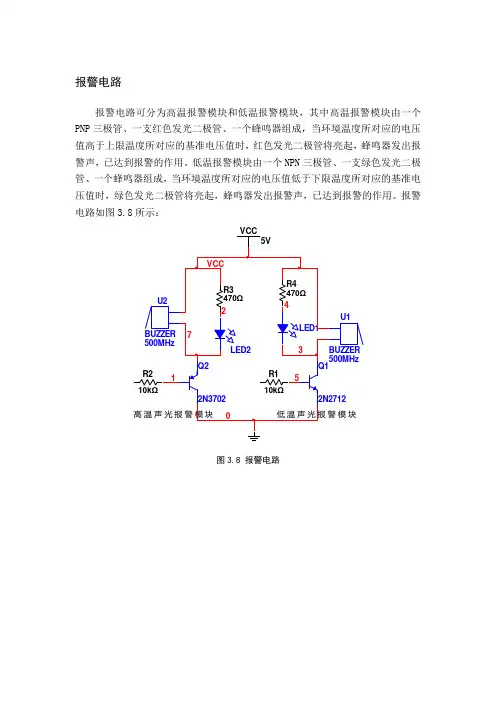

报警电路
报警电路可分为高温报警模块和低温报警模块，其中高温报警模块由一个PNP 三极管、一支红色发光二极管、一个蜂鸣器组成，当环境温度所对应的电压值高于上限温度所对应的基准电压值时，红色发光二极管将亮起，蜂鸣器发出报警声，已达到报警的作用。
低温报警模块由一个NPN 三极管、一支绿色发光二极管、一个蜂鸣器组成，当环境温度所对应的电压值低于下限温度所对应的基准电压值时，绿色发光二极管将亮起，蜂鸣器发出报警声，已达到报警的作用。
报警电路如图3.8所示：
Q1
2N2712
R4470ΩVCC
5V
LED1U1
BUZZER 500MHz Q2
2N3702
LED2
R3
470ΩU2
BUZZER 500MHz
7
2
34
R110kΩ
5
R210kΩ
1
低温声光报警模块高温声光报警模块
VCC
图3.8 报警电路。
蜂鸣器报警电路原理
蜂鸣器报警电路是一种常用的电子报警装置，主要用于发出警报信号。
它由以下几个主要部分组成：
1. 电源部分：通常使用直流电源供电，可以是电池或外部电源。
为了确保稳定的电源供应，可以添加电源滤波器和稳压电路。
2. 控制部分：控制电路通常由一个触发器组成，可以是集成电路或离散元件。
触发器的输入端接收触发信号，当输入信号满足特定条件时，触发器输出信号，从而启动蜂鸣器。
3. 驱动部分：驱动电路负责将控制部分的输出信号转换为适当的电压和电流，以激活蜂鸣器。
通常，驱动电路会使用功率放大器或传感器来实现。
4. 蜂鸣器部分：蜂鸣器是整个报警电路的核心部分。
它由一个电磁铁和振动膜组成，当通过电流通入电磁铁时，电磁铁产生磁场，使振动膜振动产生声音。
工作原理如下：
1. 当触发信号输入到控制部分时，触发器会检测并判断输入信号是否满足特定条件。
2. 如果输入信号满足触发条件，触发器会输出一个高电平信号，将驱动部分的开关打开。
3. 开关打开后，驱动电路会提供适当的电压和电流给蜂鸣器，激活它的电磁铁。
4. 蜂鸣器的电磁铁产生磁场，将振动膜振动起来，发出声音。
5. 当输入信号不再满足触发条件时，触发器停止输出高电平信号，关闭驱动部分的开关。
6. 蜂鸣器停止工作，不再发出声音。
通过这种方式，蜂鸣器报警电路能够在接收到特定信号时发出警报声音，起到警示的作用。
四款蜂鸣器驱动电路原理图
本文主要讲了五款蜂鸣器驱动电路原理图，下面就来学习学习吧。
蜂鸣器驱动电路图一：
典型的蜂鸣器驱动电路，蜂鸣器驱动电路一般包含：一个三极管、一个蜂
鸣器、一个续流二极管、一个滤波电容。
1、蜂鸣器：发声元件，在其两端施加直流电压（有源蜂鸣器）或者方波（无源蜂鸣器）就可以发声，其主要参数是外形尺寸、发声方向、工作电压、工作频率、工作电流、驱动方式（直流方波）等。
这些都需要根据需要进行
选择。
2、续流二极管：蜂鸣器本质上是一个感性元件，其电流不能瞬变，因此必须有一个续流二极管提供续流。
否则，在蜂鸣器两端会产生几十伏的尖峰电压，可能损坏三极管，并干扰整个电路系统的其他部分。
3、滤波电容：作用是滤波，滤除蜂鸣器电流对其他部分的影响，也可以改善电源的交流阻抗，如果可能，最好是再并联一个220uF的电解电容。
4、三极管：起开关作用，其基极的高电平使三极管饱和导通，使蜂鸣器发声;而基极低电平则使三极管关闭，蜂鸣器停止发声。
蜂鸣器驱动电路图二：
根据下面四幅图分析可以看出图1和图3采用的是NPN型三极管驱动，而图2和图4采用的是PNP型三极管驱动。
若采用图1和图3的方法进行驱动，蜂鸣器工作电压只要不超过管子的极限参数即可随时取用。
像图1，采用这种方法驱动蜂鸣器，再用编程控制器的I/O口进行控制，蜂鸣器都能响；但相对于图3电路图而言，采用图1方式接，蜂鸣器没有图3。
蜂鸣器简单连接方法蜂鸣器是一种常用的电子元件，可用于发出声音信号。
它常用于电子设备、警报器、报警设备等，具有广泛的应用领域。
本文将介绍蜂鸣器的简单连接方法，以帮助初学者快速上手使用蜂鸣器。
材料准备在进行蜂鸣器连接之前，我们首先需要准备以下材料：- 蜂鸣器：蜂鸣器可以分为有源蜂鸣器和无源蜂鸣器两种类型。
有源蜂鸣器需要外部电源驱动，而无源蜂鸣器可以直接使用单片机的IO口来驱动。
根据需要选择相应类型的蜂鸣器。
- 连线：根据连接方式的不同，可以选择杜邦线、导线、焊接等方式进行蜂鸣器与其他电子设备的连接。
连接步骤有源蜂鸣器连接方法有源蜂鸣器常用于电子设备中，需要外部电源进行驱动。
以下是有源蜂鸣器的简单连接步骤：1. 准备有源蜂鸣器、面包板、杜邦线和电源。
2. 将有源蜂鸣器的正极（一般为红色线）连接至电源的正极。
3. 将有源蜂鸣器的负极（一般为黑色线）连接至电源的负极。
4. 将有源蜂鸣器的信号线（一般为白色线或单色线）连接至需要发出声音的电子设备的输出端。
5. 打开电源，观察有源蜂鸣器是否发出声音。
如果没有声音，请检查连接是否正确，并确保电源正常。
无源蜂鸣器连接方法无源蜂鸣器与有源蜂鸣器相比，它可以直接使用单片机的IO口来驱动，不需要外接电源。
以下是无源蜂鸣器的简单连接步骤：1. 准备无源蜂鸣器、面包板、杜邦线和单片机。
2. 将无源蜂鸣器正极（一般为红色线）连接至单片机的IO口。
3. 将无源蜂鸣器负极（一般为黑色线）连接至单片机的GND端口，即地。
4. 通过编程控制单片机的IO口输出高低电平，即可控制无源蜂鸣器发声或停止发声。
需要注意的是，无源蜂鸣器在直流电压下无法直接发声，需要通过单片机的IO 口连接时序开关电路，即周期性地控制IO口的高低电平来模拟声音。
进一步应用蜂鸣器作为一种常用的声音发生器，广泛应用于警报声、提醒声等场合。
在了解了蜂鸣器的简单连接方法之后，我们可以进一步应用蜂鸣器来实现一些有趣的功能，如：- 定时闹钟：通过编程控制蜂鸣器发出一定频率的声音，实现定时提醒的功能。
蜂鸣器报警电路原理(一)蜂鸣器报警电路蜂鸣器报警电路是一种简单而常见的电路，用于在电路发生故障时发出警报声。
本文将介绍蜂鸣器报警电路的工作原理和构造方法，以及相关的注意事项。
原理蜂鸣器是一种能够将电信号转化为声音信号的装置。
在蜂鸣器报警电路中，蜂鸣器被连接在一个振荡器电路中，当电路发生故障时，振荡器电路会向蜂鸣器发送一定频率和幅度的电信号，激励蜂鸣器发出警报声。
构造蜂鸣器报警电路由振荡器电路和蜂鸣器两部分构成。
振荡器电路振荡器电路是蜂鸣器报警电路的核心部分，它能够产生一定频率和幅度的电信号，激励蜂鸣器发出声音。
555定时器555定时器是一种集成电路芯片，具有良好的稳定性和灵活性，被广泛应用于振荡器电路的设计中。
RC振荡器RC振荡器是最简单的振荡器电路之一，由电容和电阻组成，通过调整电容和电阻的值即可产生不同频率的信号。
多谐振荡器多谐振荡器比RC振荡器更为复杂，可以产生多个频率的信号，有利于实现多种不同的警报声效。
蜂鸣器蜂鸣器是一个由振动元件组成的装置，能够将电信号转化为声音信号，用于发出警报声。
注意事项在设计和使用蜂鸣器报警电路时，需要注意以下事项：•电路的输入和输出端子应正确连接，以避免引起电路故障或损坏。
•电容和电阻的值应根据需要调整，以获得合适的振荡频率。
•蜂鸣器的额定电压和电流应符合电路设计的要求，否则可能会影响电路稳定性和蜂鸣器寿命。
结论蜂鸣器报警电路是一种简单而常见的电路，通过振荡器电路和蜂鸣器的组合，能够快速、有效地进行警报提示。
在实际应用中，需要根据具体需求进行设计和调整，以提高电路的稳定性和可靠性。
总结在本文中，我们了解了蜂鸣器报警电路的工作原理和构造方法，以及相关的注意事项。
通过简单的振荡器电路和蜂鸣器的组合，我们可以快速、简便地实现警报功能。
但在实际应用中，我们还需要根据具体需求进行调整和设计，以满足不同场景的需要。
总之，蜂鸣器报警电路是一项实用而有趣的电子制作项目，希望读者能够通过本文了解到更多关于它的知识，同时也能够在实际操作中获得更多的乐趣和成就感。
第1篇一、实验目的1. 理解发光二极管（LED）的工作原理。
2. 掌握限流电阻的选择和计算方法。
3. 学习蜂鸣器的工作原理及其在报警电路中的应用。
4. 设计并搭建一个简单的发光报警电路。
5. 验证电路的工作性能，分析电路的响应特性。
二、实验原理发光二极管（LED）是一种半导体发光器件，当电流通过时，LED会发出光。
在报警电路中，LED可以用来指示报警状态。
限流电阻用于限制通过LED的电流，防止LED因电流过大而损坏。
蜂鸣器在电路中用于发出声音报警信号。
三、实验器材1. 发光二极管（LED）1个2. 限流电阻（200～510Ω）1个3. 蜂鸣器1个4. 三极管（如2N3904）1个5. 电源（9V）1个6. 电路板或面包板1块7. 电线若干8. 万用表1个四、实验步骤1. 搭建电路：- 在电路板上按照图1所示连接电路。
- 将LED的正极连接到电源的正极，负极连接到限流电阻的一端。
- 限流电阻的另一端连接到三极管的集电极。
- 三极管的发射极连接到蜂鸣器的一端，蜂鸣器的另一端连接到电源的负极。
- 确保所有连接牢固，无短路或接触不良。
2. 测试电路：- 使用万用表测量限流电阻的阻值，确保符合设计要求。
- 打开电源，观察LED是否发光。
- 使用万用表测量三极管各极的电压，确保电路正常工作。
3. 功能测试：- 检查电路在正常工作状态下的发光和蜂鸣情况。
- 断开限流电阻，观察LED和蜂鸣器是否停止工作。
- 逐步减小限流电阻的阻值，观察LED亮度变化和蜂鸣器音量变化。
4. 数据记录：- 记录不同限流电阻值下LED的亮度、蜂鸣器的音量和三极管各极的电压。
五、实验结果与分析1. LED发光：- 当电源打开后，LED开始发光，说明电路连接正确。
2. 蜂鸣器工作：- 当LED发光时，蜂鸣器发出声音，表明电路能够驱动蜂鸣器工作。
3. 限流电阻对电路的影响：- 通过改变限流电阻的阻值，可以观察到LED亮度和蜂鸣器音量的变化。

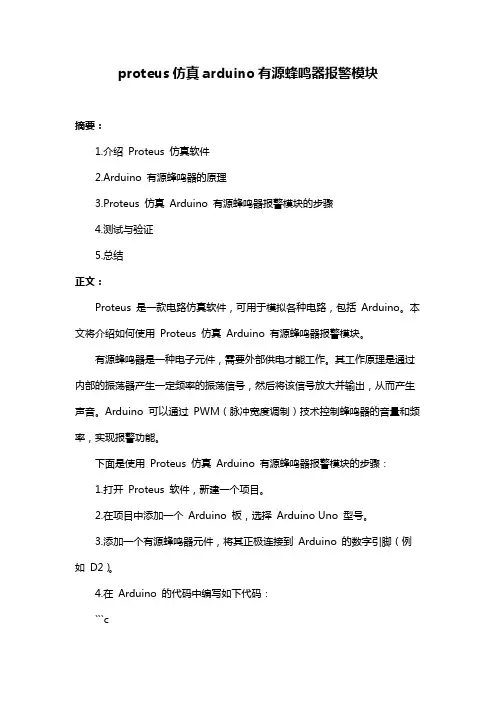

proteus仿真arduino有源蜂鸣器报警模块摘要：1.介绍Proteus 仿真软件2.Arduino 有源蜂鸣器的原理3.Proteus 仿真Arduino 有源蜂鸣器报警模块的步骤4.测试与验证5.总结正文：Proteus 是一款电路仿真软件，可用于模拟各种电路，包括Arduino。
本文将介绍如何使用Proteus 仿真Arduino 有源蜂鸣器报警模块。
有源蜂鸣器是一种电子元件，需要外部供电才能工作。
其工作原理是通过内部的振荡器产生一定频率的振荡信号，然后将该信号放大并输出，从而产生声音。
Arduino 可以通过PWM（脉冲宽度调制）技术控制蜂鸣器的音量和频率，实现报警功能。
下面是使用Proteus 仿真Arduino 有源蜂鸣器报警模块的步骤：1.打开Proteus 软件，新建一个项目。
2.在项目中添加一个Arduino 板，选择Arduino Uno 型号。
3.添加一个有源蜂鸣器元件，将其正极连接到Arduino 的数字引脚（例如D2）。
4.在Arduino 的代码中编写如下代码：```c#include <Wire.h>#define BuzzerPin D2 // 定义蜂鸣器连接的引脚void setup() {pinMode(BuzzerPin, OUTPUT); // 将蜂鸣器引脚设置为输出模式}void loop() {digitalWrite(BuzzerPin, HIGH); // 使蜂鸣器正极处于高电平，产生声音delay(1000); // 延时1 秒digitalWrite(BuzzerPin, LOW); // 使蜂鸣器正极处于低电平，停止声音delay(1000); // 延时1 秒}```5.将代码上传到Arduino 板，并观察蜂鸣器是否正常工作。
通过以上步骤，您可以使用Proteus 仿真软件实现Arduino 有源蜂鸣器报警模块的功能。
在实际项目中，您可以根据需要修改代码，以实现更复杂的功能。
这里介绍的几种蜂鸣器驱动电路是针对单片机I/O口的驱动电路，适用于现行的压电式蜂鸣器。
压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。
当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。
一、以一个9012驱动P1.0口方波
测试程序：
二、双端口驱动电路原理图
工作原理简介
BUZ1、BUZ2两端口均接单片机的I/O口或单片机的蜂鸣器驱动口。
BUZ1端口为“高频口”（相对BUZ2而言），其脉冲电压频率一般为几KHz，具体频率依蜂鸣器需发出的
音乐声来调整；BUZ2端口为“低频口”，其电压周期相对较长一些，一般为数十ms至数百ms。
工作时，两端口输出电压脉冲驱动三极管Q2和Q3，当BUZ2端口出现高电平时，三极管Q3导通，+12V电压经Q4三极管给蜂鸣器提供工作电压，同时为电容E7充电；BUZ2端口电平变低时，Q3和Q4三极管均截止，+12V电压被隔离，此时已充满电的电容E7放电，为蜂鸣器工作提供能量。
蜂鸣器的工作状态直接由三极管Q2决定，当BUZ1端口出现高电平时，三极管Q2导通，蜂鸣器工作，BUZ1端口电平变低时，Q2三极管截止，蜂鸣器停止工作。
蜂鸣器的通电频率与内部的谐振频率（固定）相互作用就产生我们所需的音乐声。
蜂鸣器驱动电路蜂鸣器是电路设计中常用的器件，广泛用于工业控制报警、机房监控、门禁控制、计算机等电子产品作预警发声器件，驱动电路也非常简单，然而很多人在设计时往往随意设计，导致实际电路中蜂鸣器不发声、轻微发声和乱发声的情况发生。
下面就 3.3V NPN 三极管驱动有源蜂鸣器设计，从实际产品中分析电路设计存在的问题，提出电路的改进方案，使读者能从小小的蜂鸣器电路中学会分析和改进电路的方法，从而设计出更优秀的产品，达到抛砖引玉的效果。
常见错误接法上图为典型的错误接法，当 BUZZER 端输入高电平时蜂鸣器不响或响声太小。
当 I/O 口为高电平时，基极电压为 3.3/4.7*3.3V≈2.3V，由于三极管的压降 0.6~0.7V，则三极管射极电压为2.3-0.7=1.6V，驱动电压太低导致蜂鸣器无法驱动或者响声很小。
上图为第二种典型的错误接法，由于上拉电阻R2，BUZZER 端在输出低电平时，由于电阻R1和R2的分压作用，三极管不能可靠关断。
上图为第三种错误接法，三极管的高电平门槛电压就只有 0.7V，即在 BUZZER 端输入压只要超过0.7V就有可能使三极管导通，显然0.7V的门槛电压对于数字电路来说太低了，电磁干扰的环境下，很容易造成蜂鸣器鸣叫。
上图为第四种错误接法，当CPU的GPIO管脚存在内部下拉时，由于 I/O 口存在输入阻抗，也可能导致三极管不能可靠关断，而且和图3一样BUZZER端输入电压只要超过0.7V就有可能使三极管导通。
以上几种用法我觉得也不能说是完全不行，对于器件的各种参数要求会比较局限，不利于器件选型，抗干扰性能也比较差。
NPN三极管控制有源蜂鸣器常规设计上图为通用有源蜂鸣器的驱动电路。
电阻R1为限流电阻，防止流过基极电流过大损坏三极管。
电阻R2有着重要的作用，第一个作用：R2 相当于基极的下拉电阻。
如果A端被悬空则由于R2的存在能够使三极管保持在可靠的关断状态，如果删除R2则当BUZZER输入端悬空时则易受到干扰而可能导致三极管状态发生意外翻转或进入不期望的放大状态，造成蜂鸣器意外发声。
蜂鸣器报警电路
图3.9 蜂鸣器报警电路
如图3.9所示，BP引脚接单片机P1。
0，当温度或湿度高于设置的报警值时,单片机给一个低电平到三极管S9012的基极,三级管导通，蜂鸣器报警。
蜂鸣器是一种一体化结构的电子音响器，采用直流电压供电,广泛应用于计算机、打印机、复
主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
蜂鸣器在电路中用字母“H"或“HA”(旧标准用“FM"、“LB”、“JD”等）表示。
蜂鸣器分为有源和无源蜂鸣器，我们这里接的是有源蜂鸣器，有源蜂鸣器直接接上额定电源（新的蜂鸣器在标签上都有注明）就可连续发声；而无源蜂鸣器则和电磁扬声器一样，需要接在音频输出电路中才能发声。
有源蜂鸣器与无源蜂鸣器的区别:（注意:这里的“源”不是指电源,而是指震荡源。
）也就是说，有源蜂鸣器内部带震荡源，所以只要一通电就会叫而无源内部不带震荡源,所以如果用直流信号无法令其鸣叫。
必须用2K-5K的方波去驱动它，有源蜂鸣器往往比无源的贵,就是因为里面多个震荡电路。
无源蜂鸣器的优点是：
1、便宜
2、声音频率可控，可以做出“多来米发索拉西”的效果
3、在一些特例中，可以和LED复用一个控制口
有源蜂鸣器的优点是：程序控制方便
我们这里使用的是有源蜂鸣器，只要通电蜂鸣器就会叫。
蜂鸣器电路原理
蜂鸣器电路原理如下：
在蜂鸣器电路中，主要包含两个关键元件：蜂鸣器和驱动电路。
驱动电路的作用是向蜂鸣器提供足够的电流以产生声音。
驱动电路由一个振荡器、一个放大器和一个功率放大器组成。
振荡器产生频率稳定的交流信号，放大器将振荡器输出信号放大，而功率放大器将放大的信号驱动蜂鸣器。
当电源接通时，振荡器开始工作，产生一个特定频率的交流信号。
放大器放大这个信号，并将其送往功率放大器。
功率放大器将放大的信号提供给蜂鸣器，使其振动并产生声音。
蜂鸣器的工作原理基于压电效应。
当蜂鸣器两极端的电场发生变化时，内部的压电材料会收缩或膨胀，从而引起蜂鸣器振动。
这种振动会在周围空气中产生压力变化，最终形成我们听到的声音。
通过控制振荡器的频率、放大器的增益和功率放大器的输出电流，可以调节蜂鸣器产生的声音的频率和音量。
不同的蜂鸣器电路可以实现不同的声音效果，例如连续鸣叫、间歇鸣叫和多音鸣叫等。
总之，蜂鸣器电路通过驱动电路向蜂鸣器提供合适的电流，使其振动产生声音。
调节电路中的参数可以实现不同音效的输出。
压电蜂鸣器驱动电路原理下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!压电蜂鸣器作为一种常见的传感器元件，被广泛应用于各种电子产品中，其在报警、提醒和指示等方面发挥着重要作用。
蜂鸣器电路工作原理
蜂鸣器是一种能够产生声音的电子元件，它主要由振荡电路和发声部件组成。
振荡电路是蜂鸣器的核心部分，它能够产生一定频率和幅度的交流电信号，这些信号会被传送到发声部件中，从而产生声音。
蜂鸣器的振荡电路通常由一个多谐振荡电路组成，包括一个电感、一个电容和一个功率放大器。
当输入一个交流电信号时，电感和电容会共同构成一个谐振回路，产生一定频率的振荡信号。
这个振荡信号被放大器放大后，传送到发声部件中。
发声部件通常由压电陶瓷片或电磁铁组成。
在振荡信号的作用下，压电陶瓷片会发生压电效应，产生机械振动，从而产生声音。
而电磁铁则通过电流在线圈中产生磁场，使得振动膜产生声音。
这些声音的频率和音量可以通过调节振荡电路的参数进行控制。
总之，蜂鸣器的工作原理是通过振荡电路产生一定频率和幅度的交流电信号，然后通过发声部件将这些信号转化为声音。
哎呀，说起有源蜂鸣器报警电路，这玩意儿可真是个实用又有趣的小玩意儿。
你想想，无论是在工厂的自动化设备里，还是家里的智能门铃，甚至是你手机的闹钟，都可能用到这玩意儿。
那么，咱们就聊聊这有源蜂鸣器报警电路的工作原理，就像跟朋友聊天一样，轻松幽默地来探讨一下。
首先，得明白啥是有源蜂鸣器。
这玩意儿，简单来说，就是能自己发出声音的蜂鸣器。
它不需要外部的振荡电路，因为它自己就带了。
这就好比是自带音响的歌手，不需要乐队伴奏，自己就能high起来。
咱们先从电路的基本组成说起。
一个典型的有源蜂鸣器报警电路，主要包括电源、有源蜂鸣器、控制电路这几个部分。
电源嘛，就是给整个电路提供能量的，就像给歌手提供麦克风和音响一样。
有源蜂鸣器，就是那个能自己发声的家伙。
控制电路，就是用来控制蜂鸣器啥时候发声，啥时候闭嘴的。
电源部分，通常就是几节电池或者一个适配器，这个简单，就不说了。
咱们重点说说有源蜂鸣器和控制电路。
有源蜂鸣器，它里面有个振荡器，这个振荡器能产生一个固定频率的信号。
这个信号，通过蜂鸣器内部的压电陶瓷片，就能转换成声音。
压电陶瓷片，这玩意儿挺神奇的，你给它电，它就振动，振动就能发出声音。
这就是为啥蜂鸣器能自己发声的原因。
控制电路，这个就有意思了。
它可以通过各种方式来控制蜂鸣器的开关。
比如，你可以用一个简单的开关，手动控制；也可以用传感器，比如温度传感器、烟雾传感器，当检测到异常时，自动触发蜂鸣器报警；还可以用微控制器，通过编程来实现更复杂的控制逻辑。
举个例子，假设你做了一个温度报警器。
当温度超过设定值时，温度传感器就会给控制电路一个信号，控制电路接收到信号后，就会给有源蜂鸣器一个信号，让它开始“哔哔哔”地叫。
这就是一个简单的有源蜂鸣器报警电路的工作原理。
最后，咱们再聊聊这个电路的实际应用。
比如，你家里如果装了智能门铃，当有人按门铃时，门铃就会发出声音，这就是有源蜂鸣器在工作。
再比如，工厂里的安全报警系统，当检测到危险时，也会通过有源蜂鸣器发出警报声。
蜂鸣器报警电路原理一、前言蜂鸣器报警电路是一种非常常见的电子电路，其原理基于蜂鸣器的工作原理和电路中各个元件的相互作用。
在本文中，将详细介绍蜂鸣器报警电路的原理，并对其各个部分进行解析。
二、蜂鸣器工作原理蜂鸣器是一种能够将电信号转换为声音信号的装置。
其内部结构包括振荡器、放大器和扬声器等组成部分。
当外界输入一个交流信号时，振荡器会产生一个频率为几千赫兹的交流信号，这个信号会经过放大器放大后驱动扬声器发出声音。
三、蜂鸣器报警电路的组成蜂鸣器报警电路主要由以下几个部分组成：1. 电源模块：提供所需的直流电源。
2. 感应模块：通过传感器或者其他设备检测目标物体或环境状态，并将检测结果转换成相应的信号。
3. 放大模块：对感应模块输出的信号进行放大处理，以便能够驱动蜂鸣器发出更大的声音。
4. 控制模块：对电路进行控制，以便在需要时打开或关闭蜂鸣器。
5. 蜂鸣器模块：负责将电信号转换成声音信号发出。
四、蜂鸣器报警电路的工作原理蜂鸣器报警电路的工作原理基于上述几个部分的相互作用。
当感应模块检测到目标物体或环境状态发生变化时，会输出一个信号，这个信号会经过放大模块进行放大处理，然后送入蜂鸣器模块驱动蜂鸣器发出声音。
同时，控制模块也会对电路进行控制，在需要时打开或关闭蜂鸣器。
例如，在火灾报警系统中，当火灾被检测到时，控制模块会自动打开蜂鸣器发出警报声音；当火灾得到有效控制后，控制模块则会关闭蜂鸣器。
五、各个部分的详细解析1. 电源模块电源模块主要负责为整个电路提供所需的直流电源。
在一些小型的报警系统中，可以使用干电池或者小型适配器作为电源。
而在大型的报警系统中，则需要使用专业的电源设备。
2. 感应模块感应模块是整个电路的核心部分，主要负责检测目标物体或环境状态，并将检测结果转换成相应的信号。
常用的感应模块包括红外传感器、声音传感器、温度传感器等。
3. 放大模块放大模块主要负责对感应模块输出的信号进行放大处理，以便能够驱动蜂鸣器发出更大的声音。
蜂鸣器报警电路
令狐采学
图3.9 蜂鸣器报警电路
如图3.9所示，BP引脚接单片机P1.0，当温度或湿度高于设置的报警值时，单片机给一个低电平到三极管S9012的基极，三级管导通，蜂鸣器报警。
蜂鸣器是一种一体化结构的电子音响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。
蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。
蜂鸣器分为有源和无源蜂鸣器，我们这里接的是有源蜂鸣器，有源蜂鸣器直接接上额定电源(新的蜂鸣器在标签上都有注明)就可连续发声;而无源蜂鸣器则和电磁扬声器一样，需要接在音频输出电路中才能发声。
有源蜂鸣器与无源蜂鸣器的区别：（注意：这里的“源”不是指电源，而是指震荡源。
）也就是说，有源蜂鸣器内部带震荡源，所以只要一通电就会叫而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。
必须用2K-5K 的方波去驱动它，有源蜂鸣器往往比无源的贵，就是因为里面
多个震荡电路。
无源蜂鸣器的优点是：
1、便宜
2、声音频率可控，可以做出“多来米发索拉西”的效果
3、在一些特例中，可以和LED复用一个控制口
有源蜂鸣器的优点是：程序控制方便
我们这里使用的是有源蜂鸣器，只要通电蜂鸣器就会叫。
