当前位置：文档之家 › 最新高性能商品混凝土制备、性能与应用技术-新.PPT

最新高性能商品混凝土制备、性能与应用技术-新.PPT

  • 格式：ppt
  • 大小：627.50 KB
  • 文档页数：7

下载文档原格式

  / 7

合集下载

《高性能混凝土简介》课件

《高性能混凝土简介》课件
高性能混凝土在大坝工程中表现出优异的抗冲刷和耐磨性能，能够承受高速水流和砂石的冲击。这种 混凝土的耐久性较好，能够长期保持大坝结构的完整性，降低维修成本。
THANKS
感谢观看
REPORTING
运输工艺
总结词
运输工艺是连接搅拌工艺和浇注工艺的重要环节，需要保证混凝土在运输过程中 的质量稳定。
详细描述
在运输工艺中，需要选择合适的运输工具，控制运输时间和温度，避免混凝土出 现离析、泌水和硬化等质量问题。同时，还需要根据实际情况调整运输路线和运 输方式，以提高运输效率。
浇注与养护工艺
总结词
浇注与养护工艺是高性能混凝土生产中的最后环节，对混凝土的性能和使用寿命具有重 要影响。
外加剂的选择和使用应充分考虑其对混凝土其他组分的影响，以及对外界环境的影 响。
PART 03
高性能混凝土的生产工艺
REPORTING
搅拌工艺
总结词
搅拌工艺是高性能混凝土生产中的重要环节，直接影响混凝土的质量和性能。
详细描述
在搅拌工艺中，需要选择合适的搅拌设备，控制搅拌时间和投料顺序，确保混 凝土充分混合均匀，无离析现象。同时，还需要根据不同的混凝土配方和性能 要求，调整搅拌工艺参数，以满足生产需求。
案例二：某高层建筑项目
总结词
高层建筑的结构安全性和抗震性能得 到优化
详细描述
在高层建筑项目中，高性能混凝土的 应用提高了结构的强度和刚度，增强 了建筑物的抗震性能。通过合理的结 构设计，有效降低了风荷载和地震对 高层建筑的影响。
案例三：某大坝工程
总结词
大坝工程的抗冲刷和耐磨性能得到显著提高
详细描述
产生不利影响。
掺合料
掺合料是为了改善混凝土的性能 而加入的矿物材料。

高性能混凝土PPT演示课件

高性能混凝土PPT演示课件
高性能混凝土 及混凝土耐久性
1
主要内容
一、高性能混凝土含义 二、使用高性能混凝土意义 三、高性能混凝土与普通混凝土差别 四、铁路高性能混凝土结构耐久性设计要求 五、铁路高性能混凝土原材料质量要求 六、铁路高性能混凝土配合比设计要求 七、铁路高性能混凝土施工要求 八、铁路高性能混凝土试验检测工作 九、高性能混凝土的成本分析 十、高性能混凝土在铁路工程中的应用
与普通混凝土相比高性能混凝土的生产和施工 并无需要特殊的工艺，但是在各工艺环节上普通混 凝土不敏感的因素，高性能混凝土却很敏感，因而 需要更为严格控制和管理。
40
四、铁路混凝土结构耐久性的设计要求
●何谓混凝土结构的耐久性设计？ ●铁路混凝土结构耐久性的设计要求
☆ 1、设计使用年限级别 ☆ 2、环境类别及作用等级 ☆ 3、混凝土耐久性指标
20
使用高性能混凝土意义
我国土建工程耐久性现状
民用房屋
工业厂房 海港码头 桥梁 隧道
干湿交替的室外构件过早锈蚀 30－40年 20－30年 大修 10－20年 大修 浪溅区最严重 除冰盐侵蚀 10－20年大修 渗漏严重
钢筋保护层过薄！ 混凝土等级过低！ 钢筋过细！ 断面过薄！
21
使用高性能混凝土意义
13
使用高性能混凝土意义
破坏因素 碳化
钢筋锈蚀
Cl-离子
冻融交替 盐冻
碱——集料反应
硫酸盐侵蚀 渗水
盐结晶
单项破坏因素的防止措施
主要措施 提高砼强度（C40~50以上可不考虑）
保证保护层厚度 加大保护层厚度 降低Cl-离子渗透系数（掺加粉煤灰、 矿粉适当提高混凝土强度）
掺合优质引气剂，保证混凝土的含气量
配和粒形较好），冲洗干净。

《高性能混凝土简介》PPT课件

《高性能混凝土简介》PPT课件

H4 D1
1000 --
H3 1000
D2 D3
-- --
H4 1000
精选PPT
5
二 高性能混凝土用原材料精选PPT6Fra bibliotek1、水泥
➢ 水泥应选用硅酸盐水泥或普通硅酸盐水泥（ 简称“普通水泥”），混合材宜为矿渣或粉 煤灰。
➢ 处于严重化学侵蚀环境时（硫酸盐侵蚀环境 作用等级为H3或H4）应选用C3A含量不大于 6%的硅酸盐水泥 。
火成岩
沉积岩 变质岩或深 （水成岩） 成的火成岩
火成岩
碎石 碎卵石
≤16
≤20
≤30
≤10
≤12
≤13
≤16
≤12
注： 1 沉积岩（水成岩）包括石灰岩、砂岩等；变质岩包括片麻岩、石英岩等；深成的火成岩 包括花岗岩、正长岩、闪长岩和橄榄岩等；火成岩包括玄武岩和辉绿岩等。
2 对于压碎指标值不符合表3.6-2规定的粗骨料，可通过试验，建立岩石抗压强度与压碎指标 值的对应关系，确认岩石抗压强度与混凝土强度等级之比不小于1.5（预应力混凝土为2.0） 且混凝土的力学及耐久性能满足要求后，方可使用。
含泥量（%）
泥块含量（%）
云母含量（%）
轻物质含量（%）
氯离子含量（%）
硫化物及硫酸盐含量（折算成SO3）（%）
有机物含量（用比色法试验）
细度模数
坚固性（质量损失率）（%）
吸水率（%）
碱活性
岩相法
快速砂浆棒法 （碱－硅酸反应）
人工砂压碎指标值（%）
质量指标
＜C30
C30～C45
≥C50
≤10.0
≤7.0
＜25
重点:品种和级配
选用中砂细度模量2.6～2.8,小于0.63和0.16筛的累计筛余（40～

高性能混凝土的配制技术PPT

高性能混凝土的配制技术PPT
28
另外，以相同水灰比而言，骨料在最 佳堆积下总浆体用量也会跟着减少，相 对的拌合水用量也会减少，因而可减少 混凝土中弱界面的形成几率及浆体本身 产生收缩裂缝的可能，从而提高混凝土 的耐久性。
29
高密实混凝土配合比设计 对原材料的要求
一、石最大粒径不超过25mm。 二、砂细度模数MK=2.8～3.1之间最佳。 三、水泥的成分要求比较稳定。 四、粉煤灰二级以上 五、减水剂要求有较高的减水率，保水性好。
（1）用此减水剂提高强度时的试验室配合比（混凝土实测 表观密度为ρ＝2405kg／m３ )；
（2）若使用碎石、42.5#普通硅酸盐水泥配制混凝土，估算 混凝土28天强度。
答案
下一页
5
解：（1）掺入木钙减水剂可节约水泥8%，则水泥用量为：
C=410×（1-8%）=410×92%=377kg;
水灰比不变，W/C=0.44，则水用量：W=377×0.44=166 kg ；
16
▪ 通过以上技术措施，减少水泥用量和混 凝土单位体积用水量。
17
3、介绍高性能混凝土配合比设计的方法
▪ 关于高性能混凝土配合比设计方法，我们在 此介绍吴中伟先生提出的简易配合比设计方 法和黄兆龙先生的高密实混凝土配合比设计 方法。
18
简易配合比设计方法
▪ 吴中伟提出的简易配合比设计方法的基本原 则是要求砂石有最小的混合空隙率，按绝对 体积法原理计算。具体步骤和实例如下：
c
1
所fc 以u ,t 使A 用fc e 碎(w 石 和B )4 20 ..54 6 # 普1 .通1 3 硅 4 酸2 .5 盐 ( 水0 .泥4 4 配 0 制.0 7 的) 混4 凝8 .7 土M P 其a 28
天强度估计可达48.7MPa。

高性能混凝土的生产、施工及质量控制PPT

高性能混凝土的生产、施工及质量控制PPT

03
04
质量检测
在施工过程中，对混凝土进行 质量检测，确保混凝土性能符
合要求。
过程控制
对施工过程进行监控，及时发 现和解决施工中的问题，确保
施工质量。
验收标准
根据工程要求和规范，制定验 收标准，对完成的混凝土结构
进行检查和验收。
质量记录
对施工过程和质量检测进行记 录，为质量追溯和后期维护提
供依据。
高性能混凝土的质量
加强搅拌与运输管理
确保混凝土搅拌均匀，控制坍落度等参数 ，并合理安排运输，避免长时间等待和离 析现象。
案例分析
05
成功案例介绍
案例名称
某大型桥梁工程
工程规模
全长1000米，主跨500米
混凝土用量
共计5万立方米
成功特点
高强度、高耐久性、低成本
案例分析：某大型工程的高性能混凝土应用
工程背景
某大型水利工程，对混凝土的强度、耐久性 和抗渗性能要求极高。
配合比设计
根据工程要求和环境条件， 进行合理的配合比设计，以 满足强度、耐久性等要求。
施工设备准备
检查和准备施工设备， 确保设备状态良好，能
够满足施工需要。
施工现场准备
清理施工现场，确保场 地平整、干净，为混凝 土浇筑创造良好条件。
施工方法与技术
浇筑技术
根据混凝土的性质和施工条件 ，采用合适的浇筑方法，确保
案例总结与启示
启示 施工过程中应注重细节控制，提高工程质量。
高性能混凝土具有广阔的应用前景，应加大研发和推广 力度。
加强质量检测和监控，确保工程安全可靠。
结论与展望
06
高性能混凝土的应用前景
1 2 3

高性能商品混凝土制备、性能与应用技术-新.ppt课件

高性能商品混凝土制备、性能与应用技术-新.ppt课件
计因水泥水化热引起混凝土内外温差过大而导致裂缝的混凝土。
精选ppt课件2021
3
一、高性能商品混凝土制备要求
·对新拌砼工作性、可泵性要求
· 对商品砼强度的要求
· 对商品砼耐久性的要求
精选ppt课件2021
4
1.1 流动性—坍落度与坍损 TO=T1+ΔT
TO —初始坍落度，T1—入泵坍落度，ΔT—坍损
• 根据混凝土结构设计强度要求，高性能 混凝土强度等级有C40、C50、C60、 C70、C80等。混凝土标准养护28d或自 然养护600℃·d的抗压强度达标率不低于 95%。对C30以上的混凝土，其计算配 制强度用的标准差，不小于3.0MPa，一 般取6.0MPa。因此混凝土配制强度： C60混凝土为69.9MPa，C50混凝土为 59.9MPa，C40混凝土取49.9MPa。 JTJ041-2000规定，配制强度不得小于设 计强度的1.15倍。
9
10 11
表 2-4 粗细集料的质量标准
检测内容
砂
表现密度（ kg/m3） >2500
堆积密度 (kg/m3)
>1400
空隙率 (%)
<45
颗粒级配
2 区合格
细度模数
2.3-3.0
最大粒径（ mm）
--
泥含量（ %）
<2.0
泥块含量 (%)
<0.5
有害 物质
云母 (%) SO 3(%) 有机物
<1 <0.5 合格
精选ppt课件2021
25
• 可泵性 可泵性表示混凝土易于泵送而不产 生堵管或分层离析和泌水等性能,可泵性好 的混凝土,不但混凝土原材料应满足要求,流 动性大,而且粘聚性、保水性好。常压泌水 率要小，压力泌水值一般控制在40～130ml， 以70～130ml为好。

高性能混凝土技术课件


矿渣粉的可溶性碱量取磨细矿渣粉总碱量的1/2，硅灰的可溶性碱量
取硅灰总碱量的1/2。
1.6 混凝土的最大氯离子含量应满足下表的要求。
混凝土类别
预应力混凝土
钢筋混凝土
氯离子含量
0.06%
0.10%
注1：对于钢筋配筋率低于最小配筋率的混凝土结构，其混凝土的氯离子含量要求应与本表中 钢筋混凝土的要求相同。 注2：混凝土的氯离子含量是指混凝土中各种原材料的氯离子含量之和，以其与胶凝材料的重 量比表示。
矿物掺和料种类
≤0.40
水胶比
＞0.40
粉煤灰
≤40
≤30
碳化环境
磨细矿渣粉
≤50
≤40粉煤灰Fra bibliotek≤30
≤20
冻融破坏环境
磨细矿渣粉
≤40
≤30
化学侵蚀环境
粉煤灰 磨细矿渣粉
30～50 40～60
20～40 30～50
《高性能混凝土技术》PPT课件
二 高性能混凝土的配制
2 参数要求
2.3 混凝土的砂率应根据骨料的最大粒径和混凝土的水胶比确定，一 般情况下宜满足下表要求。
《高性能混凝土技术》PPT课件
二 高性能混凝土的配制
3 配合比设计
3.5 将上述确定的混凝土配合比的胶凝材料用量、矿物掺和料掺量、 砂率和水胶比略作调整，重新按上述步骤计算并调整出3个满足设计 要求的混凝土配合比。按规定的项目对这些混凝土的力学性能、耐 久性能和长期性能进行检验。
序号
检验项目
备注
1
三 高性能混凝土原材料的要求
4 细骨料
序号
检验项目
1 颗粒级配 2 含泥量，% 3 泥块含量，% 4 云母含量，% 5 轻物质含量，%

高性能与超高性能混凝土的发展与应用PPT课件


硅水生产时回收粗粉 3.17
石灰石粉
2.71
硅粉
2.26
细骨料
2.58
粗骨料
2.62
比表面积 （cm2/g）
3400 600 18000 200000
体积加权 平均粒径（μm）
19.57 90.74 6.04
细度模量
2.73 6.63
调粒水泥粉体的配比、符号及填充率
代号
A B C D E
普通水泥 100 70 70 70 70
10.8
27.8
64.8
11.9
38.3
45.6
54.0
161.8
86.0
18.5
17.6
86.7
13.6
15.9
63.2
8.9
43.5
55.0
38.1
111.7
76.8
17.2
41.9
58.8
13.9
40.5
51.2
59.7
158.3
82.6
26.6
28.6
88.0
16.5
27.4
65.9
13.1
将含僵石的粘土煅烧，压碎之后 得到胶凝材料，其中有石灰、烧粘土 及粘土。把砂石胶结起来，或把僵石 胶结起来，做成房屋的地面，经长期 碳化，表面坚硬，像石材。这就是 5000年前中国最古老的混凝土。
2、古罗马的混凝土
距今2000年前
古罗马利用火山灰、石灰为胶凝材料，将火山渣 或砂石胶结起来，得到了古罗马时代的混凝土，他们利用 这种混凝土建造了教堂、斗兽场等建筑物。比较著名的有 古罗马的万神庙。
HPC和UHPC的发展和应用
第七届HS/HPC国际会议上，认为超高 性能混凝土是混凝土技术突破性进展， UHPC应用的强度高达250MPa，而且耐久 性比HPC大幅度提高，说明混凝土材料和 技术已进入了高科技时代。

《高性能混凝土技术》课件

劈裂性能
高性能混凝土的劈裂性能优异，对于抗裂和 防止渗漏具有重要意义。
抗弯曲性能
由于其坚固的结构，高性能混凝土能够抵抗 外力的变形和破裂。
耐久性能
高性能混凝土具有较强的耐久性，能够抵抗 氯离子渗透、碱骨料反应等导致混凝土损坏 的因素。
应用
建筑结构
高性能混凝土广泛应用于高 层建筑、大跨度桥梁和其他 需要承受巨大压力和荷载的 结构中。
制备
1
料比设计
根据项目需求和混凝土性能要求，合理设计混凝土的配比，包括水胶比、骨料比 例等。
2
搅设备
使用先进的搅拌设备，如搅拌车或搅拌站，确保混凝土成分均匀且充分混合。
3
混凝土养护
养护过程对混凝土的强度和耐久性至关重要，包括适当的水养护、避免干燥等。
性能
抗压性能
高性能混凝土具有卓越的抗压强度，能够承 受更高的荷载和更严酷的环境。
《高性能混凝土技术》 PPT课件
高性能混凝土技术是一种前沿的建筑技术，通过使用优质材料和先进工艺制 备出具有卓越性能的混凝土，被广泛应用于各种建筑和土木工程中。
简介
什么是高性能混凝土
高性能混凝土是一种具有高强度、高耐久性和高性能的建筑材料，通常使用特殊的材料组合 和施工工艺来达到优异的性能。
高性能混凝土的优点
高性能混凝土具有较高的抗压强度、抗弯曲强度和耐久性，使其在建筑结构和土木工程中的 应用更具优势。
材料
水泥
使用高质量的水泥 是制备高性能混凝 土的基础。
矿物掺合料
添加合适的矿物掺 合料可以提高混凝 土的强度和耐久性。
骨稳定性。
化学掺合料
引入适量的化学掺 合料可以改善混凝 土的工作性能和耐 久性。
3

《高性能混凝土简介》课件

《高性能混凝土简介》 PPT课件
混凝土是一种常见的建筑材料，用于支撑结构和构建基础。本课件介绍高性 能混凝土的定义、特点、材料与配比、施工要点、应用领域以及总结与展望。
混凝土概述
混凝土是由水泥、骨料、砂浆和水混合而成的坚固材料。它在建筑、道路以 及其他基础设施Байду номын сангаас目中广泛使用。
高性能混凝土的定义
高性能混凝土是指具有优异性能和特殊特点的混凝土类型。它具有更高的强度、耐久性和抗裂性能。
桥梁工程
高性能混凝土在桥梁结构中的应用可以提供 更好的承载能力和抗风、抗震能力。
地下结构
混凝土由于其良好的抗渗漏性能，常用于地 下室、地下管道和隧道等结构。
总结与展望
高性能混凝土在现代建筑中扮演着重要的角色。随着技术的不断发展，它的应用范围将进一步扩大，并 为建筑行业带来更多的创新。
高性能混凝土的特点
• 优异的抗压强度 • 较低的渗透性和吸水性 • 良好的耐候性和耐久性 • 高抗裂能力和挠曲性能
高性能混凝土的材料与配比
高性能混凝土的配比包括优质的水泥、细骨料、掺合料和适当的替代材料。 通过合理的配比确保混凝土的性能。
高性能混凝土的施工要点
1
严格质量控制
2
监测混凝土的配比、强度等关键参数，
控制施工过程中的质量。
3
优化施工工艺
采用先进的施工工艺和设备，确保混 凝土的均匀浇筑和充分振实。
加强养护措施
在浇筑后及时进行养护，保持混凝土 的湿润环境，促进其正常硬化。
高性能混凝土的应用领域
高层建筑
由于高性能混凝土的强度和耐久性，它常用 于高层建筑的梁、柱和楼板。
水利工程
高性能混凝土常用于水坝、渠道和堤坝等水 利工程，以确保工程的稳定性和耐久性。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• 低用水量法则 • 系指在满足工作性条件下尽量减少用水
量。混凝土高拌和水量的后果是：抗压 和抗折强度降低、吸水率和渗透性增大、 水密性降低、干缩裂缝出现的几率加大、 骨料与水泥石界面粘结力和钢筋与砼界 面握裹力减小、混凝土干湿体积变化率 加大和抗风化能力降低。为解决HPC用 水量应≯160kg/m3。

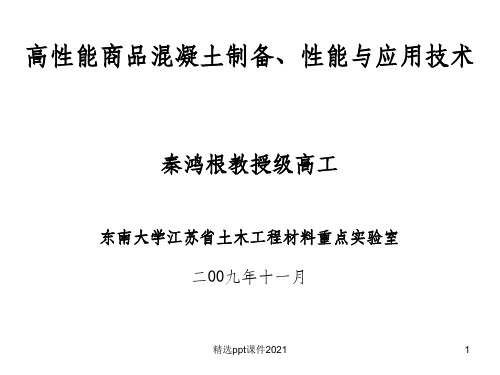

高性能商品混凝土制备、性能与应用技术
秦鸿根教授级高工
东南大学江苏省土木工程材料重点实验室 二00九年十一月
___________________________ _______________________
主要内容：
◆高性能商品砼制备要求 ◆高性能商品砼原材料质量 ◆ 高性能商品砼配合比设计 ◆ 高性能商品砼优化与调整原则 ◆高性能商品砼施工技术 ◆砼外加剂与水泥的适应性 ◆水泥的性能与应用中的有关问题 ◆高性能粉煤灰砼性能研究实例
2、对商品砼强度的要求
• 中低强混凝土：C20～ C50
• 高强混凝土：C60～C80
• 配制强度 fcu ,t fcu ,k1.645 0
• 7d与28d抗压强度关系一般相差10MPa左右，
要求7d抗压强度为28d抗压强度0.85~0.9倍。
___________________________ _______________________
_______________________
二、耐久性为主的HPC配合比设计法则
• 高耐久性混凝土首要条件是抗裂性好和 体积稳定性好。其特点是低渗透性（包 括水密性和抗化学侵蚀性）、无龟裂， 内部结构的自愈性和长期强度缓慢持续 发展。
• 以耐久性为主的HPC配合比设计应综合 采用如下法则：
___________________________ _______________________
___________________________ _______________________
• 环境中的硫会与Afm、C3A生成Aft或 石膏而导致水泥石体积膨胀。同时过 高的水泥浆量会产生大的水化热、高 的坍落度损失，增大塑性收缩裂缝出 现的几率，导致砼弹性模量降低，干 燥收缩率增大与徐变值提高。因此， 对中、高强砼提高水泥用量并不能改 善砼性能。
1.1 流动性—坍落度与坍损 TO=T1+ΔT
TO —初始坍落度，T1—入泵坍落度，ΔT—坍损
表1－1 砼入泵坍落度选用表
泵送高度（m） <30
30～60 60～100 >100
T1(mm)
100～140 140～160 160～180 180～200
要求：坍损越小越好，一般1h≯20％
___________________________ _______________________
___________________________ _______________________
混凝土术语
• 普通混凝土：干密度为2000～2800开工lg/m3的水泥混凝土。 • 干硬性混凝土：拌合物坍落度小于10mm且须用维勃稠度表示
其稠度的 混凝土 。 • 塑性混凝土：拌合物坍落度为10～90mm的混凝土。 • 流动性混凝土：拌合物坍落度为100～150mm的混凝土。 • 大流动性砼：拌合物坍落度等于或大于160～150mm的混凝土。 • 抗渗混凝土：抗渗等级等于或大于P6级的混凝土。 • 抗冻混凝土：抗冻等级等于或大于F50级的混凝土。 • 高强混凝土：强度等级为C60及其以上的 混凝土。 • 泵送混凝土：拌合物坍落度不低于100mm并用于泵送施工的砼。 • 大体积混凝土：混凝土结构实体最小尺寸等于或大于1m，或预
___________________________ _______________________
• 低水泥用量法则
• 系指满足混凝土工作性和强度前提下尽 量减小水泥用量，这是提高砼体积稳定 性和抗裂性的一条重要措施。水泥水化 过程表明，水泥和水的正效应是作为砼 的活性组分，是粘结砼中砂石骨料并形 成整体强度的胶凝材料，但同时也是砼 耐久性的主要劣化因子：氢氧化钙为不 稳定相，易溶于水析出，其含量过多对 耐久性不利，水泥中的碱和活性骨料在 CH条件下易产生AAR反应。
3、对商品砼耐久性要求
3.1 抗渗性要求 有P6、P8、P10、P12、P14 。
提高抗渗性措施：
• 水泥32.5级以上，P·II水泥和P·O水泥为好，
用量≮320kg/m3；
• 骨料以中砂和连续级配为好，Dmax≯40mm，
减少含泥量和泥块含量；
• 适当提高含砂率，适当减少W/C和增加胶凝材料用量； • 对要求较高的可掺适量减水剂，引气剂或膨胀剂。
___________________________ _______________________
3.2抗冻性要求
有F50、F100、F150、F200、F250、F300等 提高抗冻性措施：
• 严格控制最大W/C。 • 控制最小水泥用量。 • 对抗冻要求较高（＞F50），要掺引气剂或引气 型减水剂。
计因水泥水化热引起混凝土内外温差过大而导致裂缝的混凝土。
___________________________ _______________________
一、高性能商品混凝土制备要求
·对新拌砼工作性、可泵性要求
· 对品砼强度的要求
· 对商品砼耐久性的要求
___________________________ _______________________
1.2 可泵性—砼易于泵送不产生堵管，分层离析和泌水 等性能。
• 不但原材料要满足要求，流动性大，而且要粘聚性好，
保水性好。
• 常压泌水率要小。 • 压力泌水率一般40～130ml，最好70～100ml。
___________________________ _______________________
3.3其他耐久性指标:
• 干燥收缩 小于0.040% • 抗裂性：达到I级炕裂要求； • 碳化：达到设计年限； • 抗侵蚀性(酸、SO=4、Cl-等)
氯离子扩散系数小于7~10×10-12m2/s，电量小于 1000C； • 碱骨料反应；不发___生___碱___骨___料___反___应____。_____
