无缝钢管壁厚选择和承压能力计算
对于无缝钢管,已知外径和壁厚,要求计算它能承受多大压力;或已知外径和压力,要求计算它的经济适用的壁厚计算公式:
设材料的抗拉强度为σ,压力为P,管子外径D;
管子壁厚δ=(P*D)/(2*σ/S)其中S 为安全系数;
压力P小于7MPa,S=8;P在7至17.5MPa,S=6;P大于17.5MPa,S=4;举例:求φ16*3无缝钢管(20#钢),能承受多大压力?我们第一步选择安全系数S=6;选20#钢抗拉强度为410MPa;φ16*3无缝钢管可承受的压力:P=(2*σ/S*δ)/D
=(2*410/6*3)/16
=25.6MPa --------- 此值 > 17.5MPa
故安全系数第二次取S=4
φ16*3无缝钢管可承受的压力:P=(2*σ/S*δ)/D
=(2*410/4*3)/16 =38.4MPa
辽阳慧丰项目,GL加热器混水管采用φ76*4无缝钢管(20#钢):我们第一步初选安全系数S=6;选20#钢抗拉强度为410MPa;钢管可
承受的压力P=(2*
σ/S*δ)/D =(2*410/6*4)/76
=7.2MPa (此值在7—17.5MPa之间)
结论:φ76*4无缝钢管能够承受该项目2.2MPa蒸汽压力,不必担心。
如有侵权请联系告知删除,感谢你们的配合!。

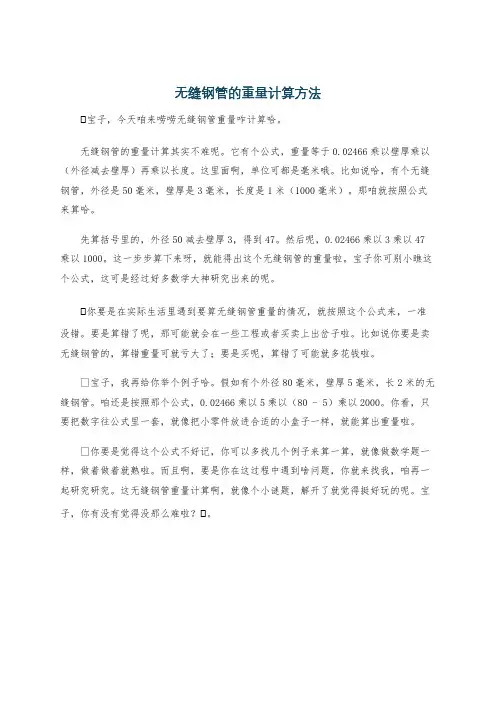

无缝钢管的重量计算方法
宝子,今天咱来唠唠无缝钢管重量咋计算哈。
无缝钢管的重量计算其实不难呢。
它有个公式,重量等于0.02466乘以壁厚乘以(外径减去壁厚)再乘以长度。
这里面啊,单位可都是毫米哦。
比如说哈,有个无缝钢管,外径是50毫米,壁厚是3毫米,长度是1米(1000毫米)。
那咱就按照公式来算哈。
先算括号里的,外径50减去壁厚3,得到47。
然后呢,0.02466乘以3乘以47乘以1000。
这一步步算下来呀,就能得出这个无缝钢管的重量啦。
宝子你可别小瞧这个公式,这可是经过好多数学大神研究出来的呢。
你要是在实际生活里遇到要算无缝钢管重量的情况,就按照这个公式来,一准没错。
要是算错了呢,那可能就会在一些工程或者买卖上出岔子啦。
比如说你要是卖无缝钢管的,算错重量可就亏大了;要是买呢,算错了可能就多花钱啦。
宝子,我再给你举个例子哈。
假如有个外径80毫米,壁厚5毫米,长2米的无缝钢管。
咱还是按照那个公式,0.02466乘以5乘以(80 - 5)乘以2000。
你看,只要把数字往公式里一套,就像把小零件放进合适的小盒子一样,就能算出重量啦。
你要是觉得这个公式不好记,你可以多找几个例子来算一算,就像做数学题一样,做着做着就熟啦。
而且啊,要是你在这过程中遇到啥问题,你就来找我,咱再一起研究研究。
这无缝钢管重量计算啊,就像个小谜题,解开了就觉得挺好玩的呢。
宝子,你有没有觉得没那么难啦? 。

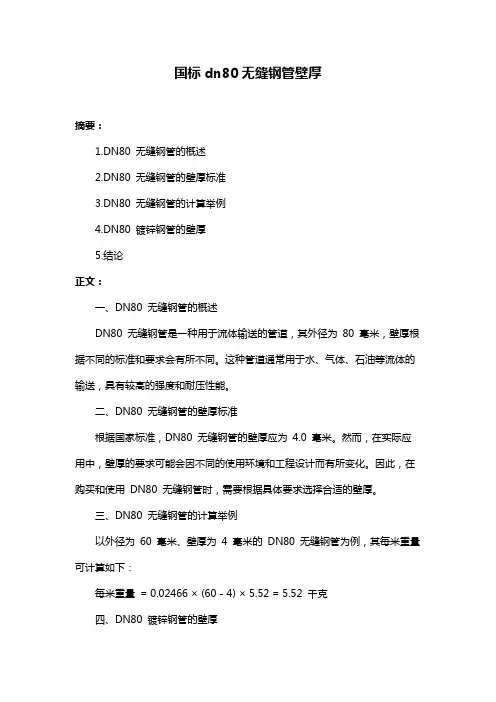

国标dn80无缝钢管壁厚摘要:1.DN80 无缝钢管的概述2.DN80 无缝钢管的壁厚标准3.DN80 无缝钢管的计算举例4.DN80 镀锌钢管的壁厚5.结论正文:一、DN80 无缝钢管的概述DN80 无缝钢管是一种用于流体输送的管道,其外径为80 毫米,壁厚根据不同的标准和要求会有所不同。
这种管道通常用于水、气体、石油等流体的输送,具有较高的强度和耐压性能。
二、DN80 无缝钢管的壁厚标准根据国家标准,DN80 无缝钢管的壁厚应为4.0 毫米。
然而,在实际应用中,壁厚的要求可能会因不同的使用环境和工程设计而有所变化。
因此,在购买和使用DN80 无缝钢管时,需要根据具体要求选择合适的壁厚。
三、DN80 无缝钢管的计算举例以外径为60 毫米、壁厚为4 毫米的DN80 无缝钢管为例,其每米重量可计算如下:每米重量= 0.02466 × (60 - 4) × 5.52 = 5.52 千克四、DN80 镀锌钢管的壁厚DN80 镀锌钢管的外径为88.9 毫米,壁厚为4 毫米。
镀锌钢管的理论重量计算公式为:每米重量= (外径- 壁厚) × 壁厚× 0.02466 × 1.06根据此公式,可以计算出DN80 镀锌钢管每米的理论重量。
需要注意的是,实际生产中可能会存在一定的误差,因此实际重量可能会与理论重量略有不同。
五、结论综上所述,DN80 无缝钢管的壁厚标准为4.0 毫米,但实际应用中可能会因使用环境和工程设计要求而有所调整。
在购买和使用DN80 无缝钢管时,需要根据具体要求选择合适的壁厚。

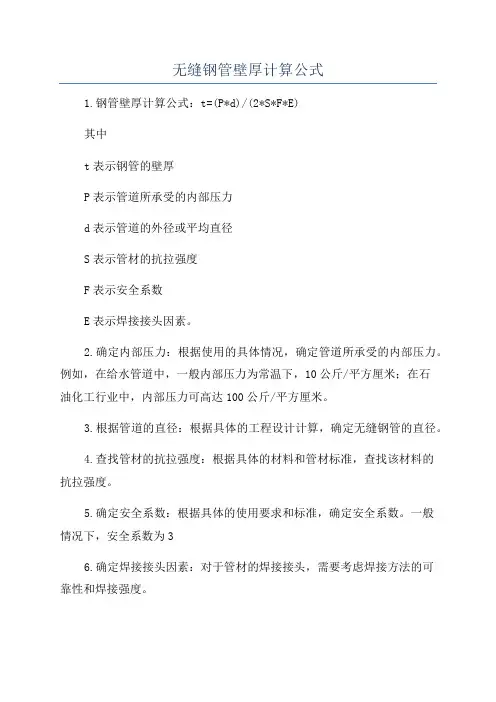

无缝钢管壁厚计算公式
1.钢管壁厚计算公式:t=(P*d)/(2*S*F*E)
其中
t表示钢管的壁厚
P表示管道所承受的内部压力
d表示管道的外径或平均直径
S表示管材的抗拉强度
F表示安全系数
E表示焊接接头因素。
2.确定内部压力:根据使用的具体情况,确定管道所承受的内部压力。
例如,在给水管道中,一般内部压力为常温下,10公斤/平方厘米;在石
油化工行业中,内部压力可高达100公斤/平方厘米。
3.根据管道的直径:根据具体的工程设计计算,确定无缝钢管的直径。
4.查找管材的抗拉强度:根据具体的材料和管材标准,查找该材料的
抗拉强度。
5.确定安全系数:根据具体的使用要求和标准,确定安全系数。
一般
情况下,安全系数为3
6.确定焊接接头因素:对于管材的焊接接头,需要考虑焊接方法的可
靠性和焊接强度。
7.代入计算公式:将上述参数代入计算公式,即可计算出无缝钢管的壁厚。
需要注意的是,在实际的工程设计和施工中,还需考虑其他方面的因素,例如温度变化、环境因素、管道的法兰连接和支撑方式等,这些因素也会影响到无缝钢管壁厚的计算和选择。
综上所述,无缝钢管壁厚的计算公式是根据管道所承受的内部压力、管道的直径、管材的抗拉强度以及安全系数来确定的。
根据上述公式,结合具体的工程设计和使用要求,可以计算出适合的无缝钢管壁厚度。

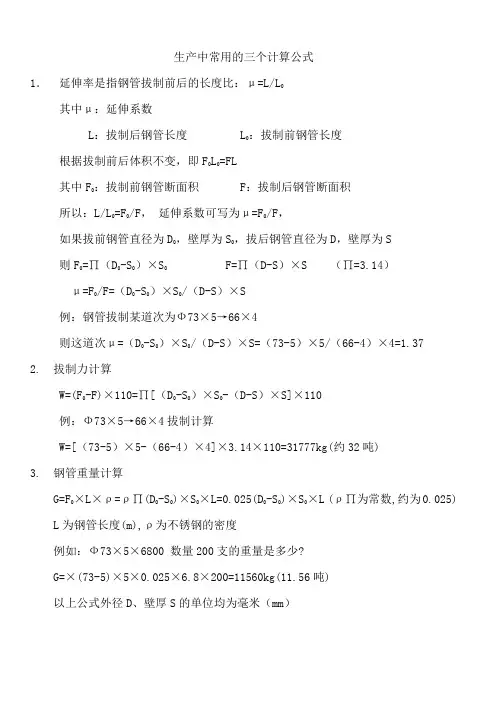

生产中常用的三个计算公式1.延伸率是指钢管拔制前后的长度比:μ=L/L0其中μ:延伸系数L:拔制后钢管长度 L0:拔制前钢管长度根据拔制前后体积不变,即F0L0=FL其中F0:拔制前钢管断面积 F:拔制后钢管断面积所以:L/L0=F0/F,延伸系数可写为μ=F0/F,如果拔前钢管直径为D0,壁厚为S0,拔后钢管直径为D,壁厚为S则F0=∏(D0-S0)×S0 F=∏(D-S)×S (∏=3.14)μ=F0/F=(D0-S0)×S0/(D-S)×S例:钢管拔制某道次为Ф73×5→66×4则这道次μ=(D0-S0)×S0/(D-S)×S=(73-5)×5/(66-4)×4=1.372. 拔制力计算W=(F0-F)×110=∏[(D0-S0)×S0-(D-S)×S]×110例:Ф73×5→66×4拔制计算W=[(73-5)×5-(66-4)×4]×3.14×110=31777kg(约32吨)3. 钢管重量计算G=F0×L×ρ=ρ∏(D0-S0)×S0×L=0.025(D0-S0)×S0×L (ρ∏为常数,约为0.025) L为钢管长度(m),ρ为不锈钢的密度例如:Ф73×5×6800 数量200支的重量是多少?G=×(73-5)×5×0.025×6.8×200=11560kg(11.56吨)以上公式外径D、壁厚S的单位均为毫米(mm)。

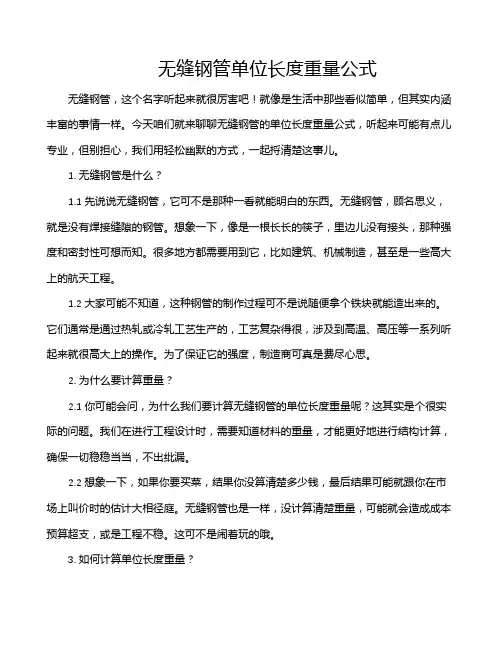

无缝钢管单位长度重量公式无缝钢管,这个名字听起来就很厉害吧!就像是生活中那些看似简单,但其实内涵丰富的事情一样。
今天咱们就来聊聊无缝钢管的单位长度重量公式,听起来可能有点儿专业,但别担心,我们用轻松幽默的方式,一起捋清楚这事儿。
1. 无缝钢管是什么?1.1 先说说无缝钢管,它可不是那种一看就能明白的东西。
无缝钢管,顾名思义,就是没有焊接缝隙的钢管。
想象一下,像是一根长长的筷子,里边儿没有接头,那种强度和密封性可想而知。
很多地方都需要用到它,比如建筑、机械制造,甚至是一些高大上的航天工程。
1.2 大家可能不知道,这种钢管的制作过程可不是说随便拿个铁块就能造出来的。
它们通常是通过热轧或冷轧工艺生产的,工艺复杂得很,涉及到高温、高压等一系列听起来就很高大上的操作。
为了保证它的强度,制造商可真是费尽心思。
2. 为什么要计算重量?2.1 你可能会问,为什么我们要计算无缝钢管的单位长度重量呢?这其实是个很实际的问题。
我们在进行工程设计时,需要知道材料的重量,才能更好地进行结构计算,确保一切稳稳当当,不出纰漏。
2.2 想象一下,如果你要买菜,结果你没算清楚多少钱,最后结果可能就跟你在市场上叫价时的估计大相径庭。
无缝钢管也是一样,没计算清楚重量,可能就会造成成本预算超支,或是工程不稳。
这可不是闹着玩的哦。
3. 如何计算单位长度重量?3.1 说到计算,咱们就得提到那个神奇的公式了。
无缝钢管的单位长度重量公式其实很简单,只要你记住几个关键参数。
首先,你需要知道钢管的外径和壁厚。
然后,可以用以下公式进行计算:重量(kg) = frac{(外径壁厚) times 壁厚 times 0.02466{1000 。
这个公式里的“0.02466”是个常数,跟钢材的密度有关,专门用来把计算结果转换成公斤。
3.2 你可能会想,这么复杂的公式,我能记住吗?其实不必担心,跟记电话号码差不多,记熟了就行。
而且,随着你接触的钢管越来越多,这些参数会慢慢印在脑子里,变得跟你每天早上吃的煎饼果子一样熟悉。

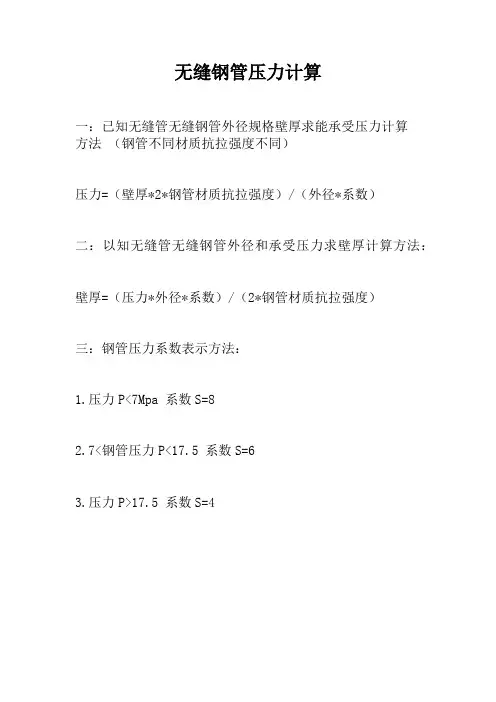

一:已知无缝管无缝钢管外径规格壁厚求能承受压力计算
方法(钢管不同材质抗拉强度不同)
压力=(壁厚*2*钢管材质抗拉强度)/(外径*系数)
二:以知无缝管无缝钢管外径和承受压力求壁厚计算方法:壁厚=(压力*外径*系数)/(2*钢管材质抗拉强度)
三:钢管压力系数表示方法:
1.压力P<7Mpa 系数S=8
2.7<钢管压力P<17.5 系数S=6
3.压力P>17.5 系数S=4
(1):钢的密度为7.85kg/dm3 ,钢管每米重量的计算公
式为:
W(kg/m)=0.02466*壁厚*(外径-壁厚)
(2):不锈钢管每米重量的计算公式:
W(kg/m)=0.02491*壁厚*(外径—壁厚)
(3)冷拔无缝矩形钢管的计算方式:
W(kg/m)=边长*4*厚度*0.00785
对钢材性能产生影响的元素
( 1 )碳;含碳量越高,钢的硬度就越高,但是它的可塑
性和韧性就越差.
( 2 )硫;是钢中的有害杂物,含硫较高的钢在高温进行
压力加工时,容易脆裂,通常叫作热脆性.
( 3 )磷;能使钢的可塑性及韧性明显下降,特别的在低
温下更为严重,这种现象叫作冷脆性.在优质钢中,硫和
磷要严格控制.但从另方面看,在低碳钢中含有较高的硫
和磷,能使其切削易断,对改善钢的可切削性是有利的.
( 4 )锰;能提高钢的强度,能消弱和消除硫的不良影响,并能提高钢的淬透性,含锰量很高的高合金钢(高锰钢)
具有良好的耐磨性和其它的物理性能。
不锈钢无缝钢管计算公式重量不锈钢无缝钢管是一种在工业和建筑领域中广泛应用的材料,了解它的重量计算对于相关的工程设计和成本估算可是非常重要的哟。
咱们先来聊聊不锈钢无缝钢管重量计算的基本原理。
这其实就像是做数学题,有个固定的公式等着咱们去套用。
一般来说,不锈钢无缝钢管的重量可以通过“(外径 - 壁厚)×壁厚 × 0.02491 ×长度”这个公式来计算。
举个例子哈,我之前在一个工厂里帮忙核算成本,就碰到了一批不锈钢无缝钢管。
当时,那些钢管的外径是 89 毫米,壁厚是 4 毫米,长度是 6 米。
我就按照这个公式开始算啦,(89 - 4)× 4 × 0.02491 × 6 ,算起来还真得仔细,一个数都不能弄错,不然得出的重量可就差老远啦。
最后得出的结果就是大概 48.7 千克。
这一算出具体重量,心里就有底了,采购成本、运输费用啥的都能估算得更准。
在实际应用中,这个计算公式还得考虑一些细节。
比如说,不同规格的不锈钢无缝钢管,它的材质密度可能会有细微的差别。
有的可能因为生产工艺的原因,实际的壁厚会有一点点偏差。
这时候,咱们就得根据具体情况对计算结果进行适当的调整。
还有啊,在计算的时候,单位一定要统一。
要是外径用的毫米,壁厚也得是毫米,长度呢,最好用米。
不然单位不统一,算出来的结果那可就乱套了。
另外,市场上的不锈钢无缝钢管种类繁多,质量也参差不齐。
有时候,为了确保计算结果的准确性,还得对钢管进行实际测量。
我就碰到过一次,说是标注的规格和实际测量的有出入,还好发现得及时,重新算了一遍,才没在成本上出岔子。
总之,掌握不锈钢无缝钢管的重量计算公式是很有用的。
不管是在工程建设中,还是在材料采购里,都能让咱们心里有数,把工作做得更漂亮。
所以呀,大家可得把这个公式记牢咯,说不定啥时候就能派上用场!。
无缝管计算重量公式
无缝管计算重量公式是指计算无缝管重量的数学公式。
无缝管因其较高的强度、耐腐蚀性和耐高温性能,被广泛应用于石油、化工、航空、航天、核能等领域。
无缝管的重量与其外径、壁厚、长度等因素有关,一般可以通过以下公式来计算:
无缝管重量(kg/m)=外径(mm)×壁厚(mm)×长度(m)×密度(kg/m)/10^9
其中,密度一般使用钢的密度,即7800 kg/m。
此外,还需注意单位的统一。
需要注意的是,上述公式只适用于普通无缝钢管,对于合金无缝管、不锈钢无缝管等特殊材质的无缝管,其密度和其他因素也会有所不同,需要根据具体情况进行调整。
总之,无缝管计算重量公式是无缝管生产和应用中一个基础性的数学工具,它对于无缝管的设计、生产、质量控制和应用等方面都具有重要的意义。
- 1 -。

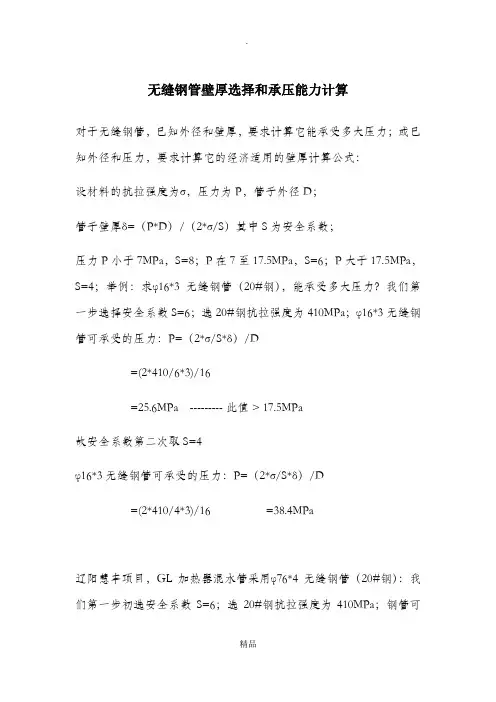

无缝钢管壁厚选择和承压能力计算
对于无缝钢管,已知外径和壁厚,要求计算它能承受多大压力;或已知外径和压力,要求计算它的经济适用的壁厚计算公式:
设材料的抗拉强度为σ,压力为P,管子外径D;
管子壁厚δ=(P*D)/(2*σ/S)其中S 为安全系数;
压力P小于7MPa,S=8;P在7至17.5MPa,S=6;P大于17.5MPa,S=4;举例:求φ16*3无缝钢管(20#钢),能承受多大压力?我们第一步选择安全系数S=6;选20#钢抗拉强度为410MPa;φ16*3无缝钢管可承受的压力:P=(2*σ/S*δ)/D
=(2*410/6*3)/16
=25.6MPa --------- 此值 > 17.5MPa
故安全系数第二次取S=4
φ16*3无缝钢管可承受的压力:P=(2*σ/S*δ)/D
=(2*410/4*3)/16 =38.4MPa
辽阳慧丰项目,GL加热器混水管采用φ76*4无缝钢管(20#钢):我们第一步初选安全系数S=6;选20#钢抗拉强度为410MPa;钢管可承受的压力P=(2*σ/S*δ)/D =(2*410/6*4)/76
=7.2MPa (此值在7—17.5MPa之间)
结论:φ76*4无缝钢管能够承受该项目2.2MPa蒸汽压力,不必担心。
