目录
1、钻孔桩施工作业指导书.................. 错误!未定义书签。
2、承台施工作业指导书 (13)
3、墩台帽施工作业指导书 (25)
4、支架现浇简支箱梁施工作业指导书 (40)
5、悬灌浇筑连续梁施工作业指导书 (58)
6、桥面附属工程施工作业指导书 (86)
7、框架涵施工作业指导书 (92)
8、空心墩台施工作业指导书 (101)
9、支承垫石施工作业指导书 (111)
10、栈桥施工作业指导书 (119)
11、平台施工作业指导书 (129)
12、钢板桩围堰施工作业指导书 (139)
京福铁路闽赣Ⅲ标段桥涵工程
编号：钻孔桩施工作业指导书
单位：京福闽赣Ⅲ标二工区
编制：
审核：
批准：
2010年8月9日发布2010年8月9日实施
钻孔桩施工作业指导书
1.适用范围
适用于京福铁路客专（闽赣）III标二工区桥梁钻孔桩施工。
2.作业准备
2.1内业技术准备：
开工前，组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清图纸上有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加的施工人员进行上岗前技术培训，考核后持证上岗。
2.2外业技术准备：
搜集并整理有关施工数据，修建生活房屋，配齐生活及办公设施，满足主要管理及技术人员进场生活办公。
3.技术要求：
3.1按照设计地质，选择合适的钻机钻孔。
3.2开孔前必须校正孔位，埋设护桩，钢护筒安装要牢固。
3.3采用钻孔桩，孔内泥浆比重、含砂率要严格按规范控制，遇到砂层要增大泥浆比重，慢速钻进。
3.4钢筋笼必须严格按图纸施工，现场采用单面搭接焊，焊缝长度不小于10d。
3.5水下混凝土采用导管法浇筑，严格控制导管埋设深度，不得超过规范所要求的深度。混凝土坍落度18-22cm。
4.施工程序及工艺流程：
4.1施工程序：场地平整——桩位放线——埋设护筒——钻机就
位、对正——钻进——清孔——安装钢筋笼——浇筑水下混凝土。
4.2 工艺流程：
钻孔桩施工工艺流程
钢筋骨架
5.施工要求：
5.1成孔作业
5.1.1准备工作
（1）水域钻孔桩施工
栈桥施工完毕，插打平台定位桩，然后进行水上钻孔平台的拼装。在钻孔平台上拼装钢护筒导向架，采用起吊设备插打水中墩钢护筒，同时这些起吊设备还负责相应墩位的钻孔桩施工。
水中墩护筒施工流程：在钻孔平台上拼装钢护筒导向架，测量放线定桩位——对接钢护筒——整体起吊钢护筒入水——调整护筒倾斜度及位置缓慢入河床底至稳定——安装振动锤振动下沉——安装钻机开始水上钻孔桩施工。
在钢护筒振动下沉过程中要精确定位、跟踪监测、调整，满足规范要求，保证钻孔桩施工顺利进行。护筒内径宜比桩径大20-40cm。钢护筒在车间分节制造，在平台对接后整体下沉，下沉中随时用木楔在导向架与护筒之间调整偏差，护筒底口要求到达卵石层顶面。护筒顶口宜高
出施工水位或地下水位2m。
（2）浅滩地和陆地钻孔桩施工
1）对河滩内桩位施工前应筑岛，填筑高度高出施工地面50cm，筑岛面积应根据钻孔方法和机具大小确定。利用暂未施工的护筒作泥浆池。
2）陆地桩基施工时，拟在两墩之间共设一组泥浆池（约20m*10m*1.5m）、储浆池和沉淀池，并用循环槽连接供两墩使用，泥浆循环系统应满足钻孔需要，合理布置。泥浆不得倾泄场地，以免影响环境。
3）钢护筒采用厚度10mm的A3钢板卷制，内径宜比桩径大20-40cm。
4）埋设护筒时应垂直定位准确，其顶面位置偏差不大于5mm，倾斜度不大于1%。实测定位后，使护筒中心与桩中心重合。护筒埋设采用栽桩法，即在测量放出桩位十字中心线后，开挖一定深度埋护筒，护筒长度大约为2.5m左右。护筒对位检查后，在其四周回填粘性土并分层夯实。护筒露出地面0.5m，护筒上有十字线。
5.1.2测量放样：钻孔前，根据设计图纸，对桩位进行放点，确定桩中心的精确位置，并按对角线方向埋设四根护桩，以便更好确保桩基位置的准确。
5.1.3钻机就位：安装钻机时，垫平底架，保持稳定，用钢枕作机座，钻机底座用倒链滑车交叉对称拉紧，保证钻机在钻进过程中不产生位移和沉陷，钻架及钻杆要垂直，钻头、钻杆和桩中心在同一铅垂线上，以保证钻孔垂直。将钻机底盘调成水平状态稳定，开机试钻。冲击钻机
顶端应用缆风绳对称拉紧。
5.1.4钻孔施工：钻孔时，冲击钻采用制备泥浆护壁，泥浆采用优质膨润土、纤维素、纯碱加清水搅拌而成，膨润土要充分膨化。根据工程地层条件，地质不同所要求的泥浆比重不同，一般地质要求制备泥浆比重控制在1.1-1.3，粘度16～22S，砂率小于4%。现场由实验室测定泥浆比重，并填写泥浆比重记录表，如果泥浆比重达不到规范要求，应立即用现场准备好的膨润土造浆，使泥浆比重达到规范要求后再重新钻孔。在冲渣确认地质完成后，应立即用泥浆泵从泥浆池中抽回泥浆，达到一定高度后再重新开钻。孔内水位应高出护筒底角0.5m以上，或地下水位以上1.5-2m。钻孔前要备足一定量的黏土及膨润土，钻进时取渣应及时向孔内补水，保持一定的水位。钻进时，起落钻头速度应均匀，不得过猛或骤然变速，必须勤松绳、少量松绳，不得打空锤，勤抽渣，使钻头能够经常冲击新鲜地层。
5.1.5清孔：在孔深达到设计要求时，应对孔深、孔径、孔位及孔形等进行检查，并如实填写钻孔记录，确认满足设计要求后进行清孔。用钻机进行换沉浆清孔，将沉淀层、泥浆比重及含砂率调到满足要求。钢筋笼及导管安装完毕后，再检查沉淀层厚度，满足要求即可灌注水下混凝土，如果不满足要求，要进行第二次请孔，用泥浆泵进行循环压浆，排出孔底沉渣，或往孔底射水（风）3-5分钟，翻动沉淀物再排出孔外。
5.2钢筋笼制作与安装：钢筋笼严格按照设计图纸在钢筋加工车间分段制作。主筋制作前必须调直，没有局部的弯折。主筋一般应采用整根钢筋，分段加工时主筋接头应相互错开，同一截面上接头数量不超过
主筋的50%，接头错开间距不小于35d，且不得小于50cm。钢筋笼的焊接、绑扎必须牢固，应保证焊缝长度和饱满度。加强箍筋必须采取焊接，不得采用绑扎。钢筋笼制作完后，运至施工现场，采用吊车卸钢筋笼。
钢筋笼安装采用吊车安装，人工配合，钢筋笼顶端应根据孔顶标高设计吊筋。起吊时，吊点应拴牢并布置于直径方向，起吊过程中必须防止钢筋笼变形，使钢筋笼吊起后呈自然铅直状态。钢筋笼主筋采用搭接焊，两钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致，接头长度单面焊不小于10d，双面焊不小于5d，焊缝要求清除焊渣、焊缝饱满，并保证主筋同心。吊入钢筋笼时对准孔位轻放、慢放，若遇阻碍，随起随落和正反旋转使之下放。下放过程中，时刻注意观察孔内水位情况，如发现异常现象，马上停放，检查是否坍孔。钢筋笼四周设定位钢筋来控制混凝土保护层，间距竖向为2m，为防止钢筋笼吊装时变形，钢筋笼每道加劲筋内增设“十”形内支撑，快进入孔口时再将其割除。钢筋笼下放至标高后，要检查钢筋笼是否中心偏位，使之满足规范要求。
钢筋笼制作允许误差和检验方法
建新南广铁路NGZQ-6标IDK203+445.1~IDK223+235.9段 桥梁作业指导书 编制： 审核： 中铁一局集团南广铁路项目一分部 2009年6月15日
冲击钻灌注桩作业指导书 1、目的 明确桥梁桩基冲击钻施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范桩基作业施工。 2、编制依据 《客运专线铁路桥涵工程施工质量验收暂行标准》 《客运专线铁路桥涵工程施工技术指南》 《施工图设计文件》 3、适用范围 适用于卵石、坚硬漂石、岩层及各种复杂地质的桥梁桩基施工。 4、施工方法及工艺要求 要求采用整套冲击钻机设备，避免使用双筒卷扬机组成的简易钻具。为防止冲击振动导致邻孔孔壁坍塌或影响邻孔已浇灌砼强度,应侍邻孔砼抗压强度达到2.5MA后方可开钻。 4.1施工准备 钻孔场地应清除杂物、换除软土、平整压实。场地位于浅水、陡坡、淤泥中时，可采用筑岛、或用枕木或型钢等搭设工作平台；当位于深水时，可插打临时桩搭设固定工作平台。工作平台必须坚固稳定，能承受施工作业时所有静、活荷载，同时还应考虑施工设备能安全进、出场。 4.2埋设钢护筒 护筒内径比桩径大40cm，护筒埋置深度符合下列规定：黏性土不小于1m，砂类土不小于2m。当表层土松软时将护筒埋置到较坚硬密实的土层中至少0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实；护筒顶面中心与设计桩位偏差不大于5cm，倾斜度不大于1%。水中筑岛，护筒宜埋入河床面以下1米。
钻孔时孔内水位高出护筒底面0.5m或地下水位以上1.5-2.0m。 4.3开挖泥浆池，选择和备足良好的造浆粘土或膨润土，造浆量为2倍的桩的混凝土体积，泥浆比重可根据钻进不同地层及时进行调整。泥浆性能指标如下： 泥浆比重： 岩石不大于1.2，砂黏土不大于1.3，坚硬大漂石、卵石夹粗砂不宜大于1.4。 粘度：一般地层16～22s，松散易坍地层19～28s。 含砂率：新制泥浆不大于4%。 胶体率：不小于95%。 PH值：大于6.5。 5、钻孔 5.1安装钻机 安装钻机时要求底部应垫平，保持稳定，不得产生位移和沉陷，顶端用缆风绳对称拉紧，钻头在护筒中心偏差不得大于50mm。 5.2钻进 开始钻进时，进尺应适当控制，在护筒刃脚处，应短冲程钻进，使刃脚处有坚固的泥皮护壁。待钻进深度超过钻头全高加正常冲程后可按土质以正常速度钻进。如护筒外侧土质松软发现漏浆时，可提起钻锥，向孔中到入粘土，再放下钻锥冲击，使胶泥挤入孔壁堵住漏浆孔隙，稳住泥浆继续钻进。 在砂类土或软土层钻进时，易坍孔。宜选用平底钻锥、控制进尺、低冲程、稠泥浆钻进。 泥浆补充与净化：开始前应调制足够数量的泥浆，钻进过程中，如泥浆有损耗、漏失，应予补充。并应按泥浆检查规定，按时检查泥浆指标，遇土层变化应增加检查次数，并适当调整泥浆指标。 每钻进2m或地层变化处，应在泥浆槽中捞取钻渣样品，查明土类并记录，及时排除钻渣并置换泥浆，使钻锥经常钻进新鲜地层。同时注意
桥梁工程作业指导书 青兰高速公路在陕西境内壶口至雷家角全长185.105km，其中桥梁累计总长双幅36697.79m/210座，其结构形式多种，基础多为桩基，下部为柱式墩，薄壁空心墩等，已设计出来的最高墩高52m，上部为20m、25m、30m、40m后张法预制箱梁，13m、20m先张法预制空心板、现浇箱梁和现浇预应力箱梁及大跨度连续刚构黄河大桥（未设计），地质、地形变化多端，桥梁主要跨越河道和沟壑，施工工艺复杂，技术难度大，桥梁工程质量应达到内实外美，满足规范设计要求，为全线达到国优或部（省）优工程，奠定良好基础，因此桥梁施工质量控制要针对每个环节进行，控制好每道工序，规范施工工艺，加强超前、过程控制，有效控制工程质量。按桥梁施工部位，就桥梁施工中一些控制要点和容易出现的问题的薄弱环节作以简要阐述。 一、施工准备 （一）全面熟悉设计图纸，复核设计图纸，针对本标段桥梁结构形式，认真查阅有关规范，准确掌握各分项工程的要求和评定标准。 （二）现场察看桥位和附近的地形地貌，结合设计文件，编制详细的施工组织设计。 （三）根据桥梁设计图纸的结构形式和工程量，结合桥位和附近的地形地貌，工期要求等，编制详细的进度计划。 （四）施工场地应结合地形地貌，遵循便于施工，满足施工要求的原则，统筹安排布臵，拌合场、预制场、钢筋加工棚和堆料场，应避开冲沟出口和滑坡地段，尤其是预制场基底应密实。 （五）做好人员和机械设备进场工作，料源调查工作和材料进场工作。必须配备能满足施工需要的发电机。 二、扩大基础
（一）准确放出基础位臵，根据地形地貌，结合地质情况，合理确定开挖口和坑壁坡度。 （二）在开挖中应注意边坡的稳定性，应尽量采用开挖凿除的办法施工。若需要采用爆破方法施工时，应放小炮严格控制装药量，同时注意炮位与边坡的安全距离，以保证边坡稳定。 （三）若基坑有渗水时，应在开挖面的四周设排水沟，将水汇入集水坑，用水泵排出。 （四）基底开挖面应平整，当基底为坚硬倾斜岩层，且倾斜度较大，应挖成台阶，台阶的宽度不宜小于0.3m，基础开挖到设计面时，表层松散石块要予以清除。 （五）挖至标高的土质基坑不得长期暴露，扰动和浸泡并应及时检查基坑尺寸、高程、基底承载力、符合要求后，应立即进行立模和浇筑混凝土施工。如开挖后实际地质与设计地质不符，基底承载力达不到设计要求，应及时上报，采取措施予以变更。 （六）基础施工必须特别注意几何尺寸，标高及墩（台）身预埋钢筋位臵的准确性和稳固情况，如为片石混凝土，片石强度按设计规定，如设计无要求，片石强度不能小于30mpa、无水锈、污渍，浇筑时应先浇筑一层30cm混凝土，振捣后，摆放片石，依次类推浇筑，摆放片石应注意片石与侧模、片石与片石的距离符合规范要求。 三、桩基 （一）桩位坐标必须认真复核图纸并采取相对位臵量测校核，桩径控制要求每孔采用标准检孔器检查，桩基附近必须设立固定良好的导线点、水准点。敷设于每根桩基，桩底标高采用测绳量测（测绳要用钢尺复核）推算；钻孔记录必须详细记录地质变化情况，确保嵌岩桩嵌入弱（微）风化岩的设计深度，对于斜坡岩，确保嵌入弱（微）风化岩的有
目录 TOC \o "1-3" \h \z \u 人工挖孔桩作业指导书 0 钻孔桩施工作业指导书 (11) 岩溶地质钻孔桩作业指导书 (24) 明挖基础施工作业指导书 (38) 承台施工作业指导书 (54) 钢板桩围堰施工作业指导书 (68) 墩台施工作业指导书 (77) 支架现浇箱梁施工作业指导书 (90) 连续梁悬灌施工作业指导书 (109) 预应力施工作业指导书 (128) 连续梁支座安装作业指导书 (143) 钢筋加工及焊接施工作业指导书 (151) 高性能砼施工作业指导书 ........................ 错误!未定义书签。砼养护作业指导书 (185) 盖板涵施工作业指导书 (194) 框架涵施工作业指导书 (208) 防水层作业指导书 (221) 砌体工程作业指导书 (231)
人工挖孔桩作业指导书 1、适用范围 适用于南龙铁路NLZQ-8标段隔口特大桥防护桩施工。 2、作业准备 2.1场地平整、做好现场排水，并做到水通、电通、道路通。 2.2查阅有关档案资料，调查了解施工现场地上、地下的障碍物。 2.3熟悉桩基础工程设计图纸、说明及施工要求，以及完整的地质勘察报告书，以掌握施工区域各层土质的物理力学性质，桩持力层的岩土特征及埋深、地下水位及分布情况。 2.4在熟悉现场情况、设计图纸后，编制人工挖孔桩施工方案。 2.5安施工方案要求备齐挖孔施工机具、气体检测仪、模板、通风机、水泵、照明及动力电器以及土建钢筋混凝土工程的施工机具等，并检验各种机具的安全使用性能，确保施工机具使用安全。 2.6绘制桩基施工及安全设施平面布置图，挖孔桩施工工期控制计划。 2.7开挖前应对施工人员进行全面的安全技术交底；施工前对吊具及其他机具进行检查和试验，确保施工安全。 3、技术要求 3.1施工前按设计提供的配合比进行试验，确保施工配合比。 3.2砼的拌和采用场地集中拌和或现场机械拌和。 3.3钢筋笼按设计图纸要求施工，报请监理单位验收。 3.4挖孔和砼灌注过程中，现场技术人员应做好挖孔和灌注记录。 3.5技术人员应该现场值班。
桥梁工程作业指导 书 1
目录............................................................................................. 错误!未定义书签。桥梁篇............................................................................................ 错误!未定义书签。钻孔灌注桩冲击钻机成孔施工作业指导书 ............................... 错误!未定义书签。钻孔灌筑桩旋挖钻机成孔施工作业指导书 ............................... 错误!未定义书签。钻孔桩钢筋笼制作、安装施工作业指导书 .............................. 错误!未定义书签。钻孔灌注桩水下混凝土灌筑施工作业指导书 ........................... 错误!未定义书签。钢板桩围堰施工作业指导书 ....................................................... 错误!未定义书签。无支护基坑明挖施工作业指导书 ............................................... 错误!未定义书签。支撑法基坑明挖施工作业指导书 ............................................... 错误!未定义书签。桥梁基础及承台钢筋制作与安装施工作业指导书 ................... 错误!未定义书签。桥梁基础、承台混凝土灌注施工作业指导书 .......................... 错误!未定义书签。实体墩台作业指导书.................................................................... 错误!未定义书签。空心墩台作业指导书.................................................................... 错误!未定义书签。墩柱钢筋制作、安装施工工艺 .................................................. 错误!未定义书签。预应力混凝土连续梁支架法施工作业指导书 ........................... 错误!未定义书签。预应力混凝土连续箱梁悬臂灌筑法施工作业指导书 ............... 错误!未定义书签。预应力混凝土连续梁钢筋制作、安装施工作业指导书 .......... 错误!未定义书签。连续梁混凝土灌注施工作业指导书 ........................................... 错误!未定义书签。预应力混凝土连续梁张拉施工作业指导书 ............................... 错误!未定义书签。预应力混凝土连续梁预应力孔道真空辅助压浆施工作业指导书错误!未定义书签。
桥梁检查梯作业指导书 一、检查梯施工方案 检查梯采用加工场集中加工，汽车运输至现场，墩顶检查梯由桥面系施工队伍 负责安装，空心墩内外检查梯由各桥墩施工队自行安装。 二、检查梯加工 1、材料 所有材料型号规格符合设计要求，经检验合格后方可使用。 角钢、钢筋进场后分型号水平堆放，并用方木支垫，方木间距不大于1m，防止变形。角钢、钢筋离地距离不小于0.3m，存放在防雨棚内或采用塑料布覆盖防雨，并标识清楚。 2、加工 （1）下料 各型检查梯下料时长短搭配，减少浪费，下料尺寸允许误差±10mm。 （2）焊接 检查梯角钢接长应先对接焊接牢固后，再用同型号角钢外包或内贴帮焊，要求焊接牢固，焊缝饱满，无气泡、夹渣及焊瘤等质量缺陷。 检查梯踏步钢筋与角钢焊接质量标准参照钢筋与钢板搭接焊要求，即焊缝长度不小于4d（d 为I级钢筋直径），钢筋两侧均焊接饱满，焊缝宽度不小于0.5d且不小于6mm，焊缝高度不小于0.35d且不小于4mm，焊缝无气泡、夹渣及焊瘤等质量缺陷。 （3）防锈 各种检查梯加工后打磨除锈，然后按照《铁路钢桥保护涂装》TB/T 1527-2004第一体系要求涂装：特制红丹酚醛（醇酸）防锈底漆二道，每道干膜最小厚度不小于35μm；灰铝粉石墨或灰云铁醇酸面漆二道，每道干膜最小厚度不小于35μm。防锈涂装要求涂刷均匀，不得漏涂，防雨防潮。 由于运输和安装过程中的焊接可能导致防锈漆膜破损，各种检查梯安装完毕后应对破损部位进行补涂。 （4）堆放 加工好的成品或半成品应分型号水平整齐堆放，防雨防潮，防止变形，并标识清楚。 三、检查梯安装 1、墩台顶检查梯安装 墩顶检查梯由桥面系施工队安装，待架梁后与避车台同时施工。 由于桥台处不设避车台，桥台顶帽检查梯与桥面系人行道角钢支架焊接，底部与顶帽预留孔中的预埋角钢采用φ20螺栓连接，安装就位后采用砂浆填塞预留孔，锚固预埋角钢。桥墩顶检查梯顶部与避车台采用φ20螺栓连接，底部与顶帽预留孔中的预埋角钢采用φ20螺栓连接，安装就位后采用砂浆填塞预留孔，锚固预埋角钢。 2、空心墩外检查梯安装 空心墩外检查梯在施工吊围栏时安装，顶部挂在墩顶N16预埋挂环上，中部和底部分别与N14和N15预埋支撑角钢焊接牢固。N18护圈钢筋可先与检查梯焊接成型，随检查梯起吊安装。 3、空心墩内检查梯安装 空心墩内检查梯随墩身施工逐步安装，顶部与检查平台预埋φ20螺栓连接，中部与N27预埋支撑角钢焊接，底部平稳支撑在下一级检查平台或墩底实体段混凝土上。最后一级检查梯（墩底）如遇变截面处，则可适当将检查梯的内侧一肢延长至变截面或墩底实体段的混凝土面，支撑稳固。
桥梁篇
目录 桥梁篇……………………………………………………………人工挖孔桩施工作业指导书…………………………………………….. 冲击钻灌注作业指导书………………………………………………….. 回旋钻灌注桩作业指导书……………………………………………….. 旋挖钻灌注桩作业指导书……………………………………………….. 承台作业指导书………………………………………………………….. 实体墩台作业指导书…………………………………………………….. 空心墩台作业指导书…………………………………………………….. 高墩翻模作业指导书…………………………………………………….. 移动模架施工作业指导书……………………………………………….. 预制箱梁施工作业指导书……………………………………………….. 整孔箱梁架设施工作业指导书………………………………………….. 支架现浇箱梁施工作业指导书…………………………………………….. 连续梁悬灌施工作业指导书…………………………………………….. 支座安装作业指导书…………………………………………………….. 钢筋加工及焊接作业指导书…………………………………………….. 混凝土养护作业指导书………………………………………………….. 箱梁预应力施工作业指导书……………………………………………..
人工挖孔桩施工作业指导书 1、目的 明确桥梁桩基人工挖孔施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范桩基作业施工。 2、编制依据 《客运专线铁路桥涵工程施工质量验收暂行标准》 《客运专线铁路桥涵工程施工技术指南》 《施工图设计文件》 3、适用范围 适用于无水、少水，孔壁不易坍塌、孔深少于20米的桩基或桩基上半部分。
桥梁工程施工方法及工艺作业指导书 1.1.桩基施工方法及工艺 本工程桩基处黄河阶地区、冲积区及黄土卯区，区域内有人工填土、冲积砂质黄土、冲积细沙及粗圆、细圆砾土，少数地段存在湿陷性黄土及膨胀土。故本工程桩基施工时应需软弱土进行处理，再进行桩基施工。本工程桩基分为钻孔灌注桩形式，φ1.0m、φ1.25m、φ1.5m、φ1.8m四种。根据桩孔的分布、本工程地质条件、设计桩径、桩长等情况，钻孔桩基础可采用冲击钻、旋挖钻钻进，泥浆护壁，导管法灌注水下混凝土。 1.1.1.钻孔桩施工 钻孔灌注桩桩基全面施工前，先选择具有代表性地质特征的地段，进行试验桩施工，取得可靠数据、施工工艺后再全面开工。钻孔灌注桩施工工艺流程见图2.5.2-1。
图2.5.2-1钻孔桩施工工艺流程图 ⑴施工准备 钻孔桩地根据地形、地质、水文资料和桩顶标高等情况结合施工技术的要求，开始准备工作。首先确定钻孔桩位：按照各墩设计桩位，布置基线控制网，采取交会法准确放出桩位。钻孔场地在旱地且施工期间地下水位在原地面以下大于1m者，先平整场地，清除杂物，更换软土，夯填密实。钻孔场地在陡坡时，先挖成平坡。使钻机座于坚实的填土上，以
免产生不均匀沉陷。修通旱地位置便道，为施工机具、材料运送提供便利。 ⑵泥浆制备 在砂类土、碎(卵)石土或黏土夹层中钻孔，采用膨润土泥浆护壁。为提高泥浆粘度和胶体率，在泥浆中掺入适量的碳酸钠、烧碱等，其掺量经试验决定。造浆后要试验全部性能指标，钻孔过程中要随时检验泥浆比重和含砂率，并填写泥浆试验记录表。 泥浆性能指标，按钻孔方法和地质情况确定，符合下列规定： 泥浆比重：旋挖钻机、冲击钻机使用管形钻头钻孔时，入孔泥浆比重为1.1～1.3；冲击钻机使用实心钻头钻孔时，孔底泥浆比重不大于：砂黏土为1.3、卵石层为1.4；岩石为 1.2。特别是在穿越砂层时适当增加泥浆比重，以防塌孔。 含砂率：新制泥浆不大于4%。 胶体率：不小于95%。 PH 值：大于6.5。 泥浆采用优质膨润土造浆。制备及循环分离系统由泥浆搅拌机、泥浆池、泥浆分离器和泥浆沉淀处理器等组成。详见图 2.5.2-2泥浆循环系统平面布置图(以八根桩基排列为例)。 排浆地沟排浆地沟
A2标桥涵工序流程实施方案 一、场地规划： 桥队建点在850农场30连驻地酒厂院内，占地3000m2，具备人员食宿，钢筋制作场地的要求。 二、人员投入： 总工1人、工长2人、测量3人、试验4人、质检员1人、安全员1人、钢筋工5人、模板工10人、砼工10人、架子工10人、力工20人。施工方法及施工工艺 三、设备： 旋挖钻2台、吊车120吨1台、砼运输罐车4台、发电机2台。模板均为60×150新模板。 四、工期目标 1、总体进度计划： （1）中小桥工程计划于2010年6月开工，2011年8月前交工。 （2）大桥工程计划2010年6月开工，2011年8月前交工。 2、分项工程各年度进度计划： （1）大桥：2010年完成40%，2011年完成60%； （2）中桥：2010年完成50%，2011年完成50%； （3）小桥：2010年完成60%，2011年完成40%。 五、施工方法 一、钻孔桩基础 （一）护筒设置 1、护筒内径宜比桩径大200～400mm。 2、护中心竖直线应与桩中心线重合，除设计另有规定外，平面允许误差为50mm，竖直线倾斜不大于1%，干处可实测定位，
水域可依靠导向架定位。 3、护筒埋置深度应根据设计要求或桩位的水文地质情况确定，一般情况埋置深度宜为2～4m，特殊情况应加深以保证钻孔和灌注混凝土的顺利进行。 4、护筒连接处要求筒内无突出物，应耐拉、压，不漏水。 （二）泥浆的调制和使用 钻孔泥浆一般由水、粘土（或膨润土）和添加剂按适当配合比配制而成。 （三）钻孔施工 1、钻机就位前，应对钻孔各项准备工作进行检查。 2、钻孔时，应按设计资料绘制的地质剖面图，选用适当的钻机和泥浆。 3、钻机安装后的底座和顶端应平稳，在钻进中不应产生位移或沉陷，否则应及时处理。 4、钻孔作业应分班连续进行，填写的钻孔施工记录，交接班时应交待钻进情况及下一班应注意事项。应经常对钻孔泥浆进行检测和试验，不合要求时，应随时改正。应经常注意地层变化，在地层变化处均应捞取渣样，判明后记入记录表中并与地质剖面图核对。 （四）清孔 1、钻孔深度达到设计标高后，应对孔深、孔径进行检查，符合要求后方可清孔。 2、清孔方法应根据设计要求、钻孔方法、机具设备条件和地层情况决定。 3、在吊入钢筋骨架后，灌注水下混凝土之前，应再次检查孔内泥浆性能指标和孔底沉淀厚度，如超过规定，应进行第二次清孔，符合要求后方可灌注水下混凝土。
（十三）模板安装与拆卸作业指导书 1、总则 模板工程在桥梁的预制过程中是一个关键性的工序，模板自身质量和在施工中安拆的好坏对桥梁结构能否满足设计尺寸是一个控制性的工程。 本梁场模板采用钢模板，自身有一定的刚度、强度和稳定性，用槽钢焊成骨架能增加刚度和强度，用钢板作为面板可以提高梁体表面光洁度，有利用于保证灌注梁体混凝土的质量和尺寸精度，可以增加倒用次数等优点。钢模板在施工中便于安装、拆卸和运输，保证结构表面的整体性，能严格控制截面尺寸及各部位尺寸，模板接缝平顺，模面平整，转角光滑，连接孔准确。模板在安装的过程中应整体组拼，组拼后的偏差值符合设计规范和使用要求。 2、编制依据 2.1《时速160公里客货共线铁路预制后张法简支T梁通用参考图》(通桥2005)2101-Ⅰ、通桥(2005)2101-Ⅱ；时速200公里客货共线铁路预制后张法简支T梁角钢支架方案》（通桥（2005）2201-Ⅰ、通桥（2005）2201-Ⅱ、通桥（2005）2201-Ⅲ） 2.2《铁路混凝土强度检验评定标准》（TB10425-94） 2.3《预制后张法预应力混凝土铁路简支梁技术条件》（TB/T3043-2005） 2.4《《客货共线铁路工程施工技术指南》(TZ203—2008) 2.5《铁路混凝土与砌体工程施工规范》(TB10210—2001) 2.6《铁路混凝土与砌体工程施工质量验收规范》（TB10424-2007J283） 2.7《铁路桥涵工程质量验收规范》（TB10415-2003）
3、模板安装与拆卸 3.1模板分为底模、侧模、端模。模板的安装和拆除采用机械与人工相配合的方式进行。 3.2底模 底模直接安放在制梁台座基础上，台座基础地基坚实平整、不沉陷，确保在制梁过程中不发生下沉现象。底模与制梁台座的连接采用预埋在基础上的钢板与底模上的槽钢焊接成一体，底模平整度控制在1.5mm/m以内。由于预施应力时，梁体的弹性压缩及混凝土的徐变、收缩影响，使梁长缩短，32m梁全长为32600mm，24m梁全长为24600mm，16m梁全长为16500mm，在制造底模时，其长度应按考虑压缩量，压缩量的设置按L/1000（L为梁长），即32m 梁的压缩量为32mm、24m梁的压缩量为24mm，16m梁的压缩量为16mm.待梁体张拉完后跟踪测量，再对设定的压缩量根据实际情况进行调整，最后32m 梁压缩量按32mm；24m梁压缩量按24mm设置，亦即32m梁底模全长为32632mm；24m梁底模全长为24624mm，16m梁底模全长为16516mm,在设置底模时，应考虑长钢尺的尺长修正值，修正值的多少根据检定后提供的数据进行调整。同时为减少预应力产生的上拱度，在安装底模时，应在底模上根据设计要求设置一定的反拱度，根据设计图提供的资料,32m梁按45mm设置反拱、24m梁按20mm设置反拱、16梁按10mm设置反拱。反拱的最低点设置在跨中，梁跨内其他位置的反拱根据二次抛物线（近似于折线）进行设置，在支座板中心处全部消除。 32m底模反拱设置：根据Y=aX2+b 当X=0时，Y=-45
中铁四局集团杭州湾跨海大桥南岸接线工程第十合同段桥涵工程模板工序作业指导书 一、目的：对管段内的桥涵工程模板工序进行有效的控制，确保模板制安拆工序质量及安全生产满足工程施工规范和验收标准及安全技术操作规程的要求。 二、适用范围：适用于杭州湾跨海大桥南岸接线工程第十合同段桥涵模板制安拆工序的施工。 三、职责 1、主管工程师：认真理解、掌握设计文件要求和设计标准，按照创优规划的要求，做好技术交底，提出质量要求和措施，按验收标准验收。 2、项目负责人：认真学习和组织执行工程创优规划，按技术交底的要求组织作业人员认真实施。 3、木工班长：按照技术交底的要求，带领技术工人认真地、规范地作业。 4、作业人员：熟练操作各种木工机械，熟悉模板及支撑的安装要领及技术要求，认真作业，确保优良。 5、材料员：按技术部门提出的物资供应计划，采购符合设计要求的模具（含支撑、拉杆），分类堆放和标识。 6、质检工程师：按验收标准的规定认真地对模板及支撑强度、刚度、几何尺寸进行检验和评定。 四、作业指导书引用的规范 1、《公路桥涵施工技术规范》 JTJ 041-2000 2、《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTJ 023-85 3、《公路工程质量检验评定标准》 JTJ 071-98
五、施工机具配备 六、一般要求 1、模板（含支架）一般用钢材或木材制作，随着生产力水平的发展和提高，一些新型材料制作的模板已进入生产实际中，如瑞达模板、塑料钢模板等，在工程施工中，无论采用何种模板必须符合下列规定： (1)保证混凝土结构和构件各部分设计形状尺寸和相互间位置正确。 (2)具有足够的强度、刚度和稳定性，能承受新浇筑混凝土的重力、侧压力及施工中可能产生的各项荷载。 (3)接缝不漏浆，制作简单，安装方便，便于拆卸和多次使用。 (4)能与混凝土结构和构件的特征、施工条件和浇筑方法相适应。 2、模板与脚手架之间严禁互相连接。 3、模板与混凝土相接触的表面应涂刷脱模剂或新机油。钢模板用的脱模剂应同时具有防锈作用。模板使用后应立即按规定修整保存。 4、桥涵施工中应按如下要求安装模型板： (1)大、中、小桥墩台基础宜优先选用组合钢模。 (2)大、中、小桥墩使用大块组合钢模板，桥台胸墙、耳墙统一使用组合钢模或瑞达模板。 (3)框架箱涵涵身使用新的组合钢模板或瑞达模板。 (4)圆管涵涵身使用钢模。
旋挖钻灌注桩作业指导书 1、目的 明确桥梁桩基旋挖钻灌注桩作业的工艺流程、操作要点和相应的工艺标准，指导、规范桩基作业施工。 2、编制依据 《铁路桥涵工程施工质量验收标准》 《铁路桥涵施工规范》 《铁路混凝土工程施工技术指南》 《客运专线铁路桥涵工程施工质量验收暂行标准》 《客运专线铁路桥涵工程施工技术指南》 《施工图设计文件》、《关于加强桥涵、基础施工管理的通知》 3、适用范围 适用于各种土质层和砂类土、碎（卵）石土或中等硬度以下基岩的桥墩桩基施工。施工前应根据不同的地质采用不等的钻头。
4、施工方法及工艺要求 旋挖钻钻孔桩施工工艺框图 4.1、施工准备 钻孔场地应根据地形、地质、水文资料和桩顶标高等情况结合施工技术的要求，须作准备工作如下： 首先确定钻孔桩位：按照基线控制网及桥墩设计坐标，用全站仪精确放出桩位。 钻孔场地在旱地且施工期间地下水位在原地面以下大于1m者，应平整场地，清除杂物，更换软土，夯填密实。钻机座不宜直接置于不坚实的填土上，以免产生不均匀沉陷。修通旱地位置便道，为施工机具、
材料运送提供便利。 钻孔场地在陡坡时，应挖成平坡。如有困难，可用排架或枕木搭设工作平台。 钻孔场地在浅水时，宜采用筑岛法。岛顶面通常高出施工水位0.75～1.0m。筑岛面积按钻孔方法、设备大小等决定。 4.2、泥浆制备 在砂类土、碎（卵）石土或黏土夹层中钻孔，采用膨润土泥浆护壁。在黏性土中钻孔，当塑性指数大于15，可利用孔内原土造浆护壁。 钻孔施工时随着孔深的增加向孔内及时、连续地补浆，维持护筒内应有的水头，防止孔壁坍塌。 桩孔砼灌注时，孔内溢出的泥浆引流至泥浆池内，利用于下一基桩钻孔护壁中。 4.3、埋设护筒 钻孔前设置坚固、不漏水的孔口护筒。护筒内径大于钻头直径，使用旋转钻机钻孔比钻头大约20cm，护筒顶面高出施工水位或地下水位2m，还需满足孔内泥浆面的高度要求，在旱地或筑岛时还高出施工地面0.2-0.3m。护筒埋置深度符合下列规定： 岸滩上，黏性土不小于1m，砂类土不小于2m。当表层土松软时，将护筒埋置到较坚硬密实的土层中至少0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实；护筒顶面中心与设计桩位偏差不大于5cm，倾斜度不大于1%。 水中用锤击、加压、振动等方法下沉护筒。护筒埋入河床面以下1m；水中平台上按最高施工水位、流速、冲刷及地质条件等因素确定埋深，必要时打入不透水层。 在水中平台上下沉护筒，由导向设备控制护筒位置。 护筒顶面中心与设计桩位偏差不得大于5cm，倾斜度不得大于1%。 4.4、钻机就位及钻孔 4.4.1、钻机就位前，应对钻孔各项准备工作进行检查。钻机安装后的底座和顶端应平稳，在钻进中不应产生位移或沉陷。就位完毕，施工队

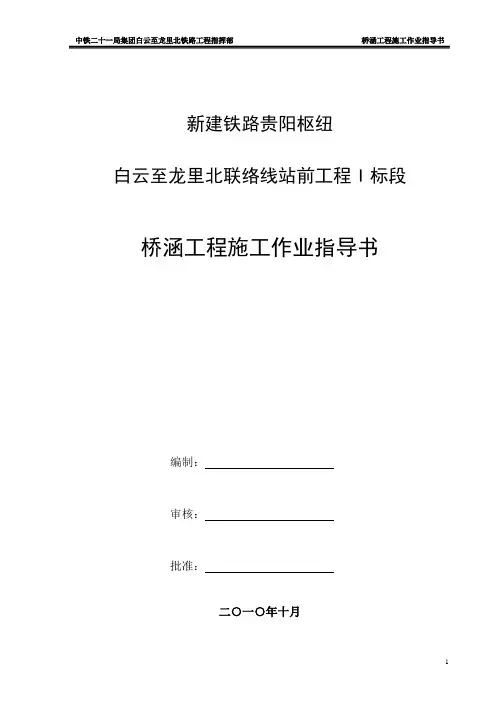

新建铁路贵阳枢纽 白云至龙里北联络线站前工程I标段桥涵工程施工作业指导书 编制： 审核： 批准： 二○一○年十月
