机械制图教程(免费版)

机械制图教程(免费版)

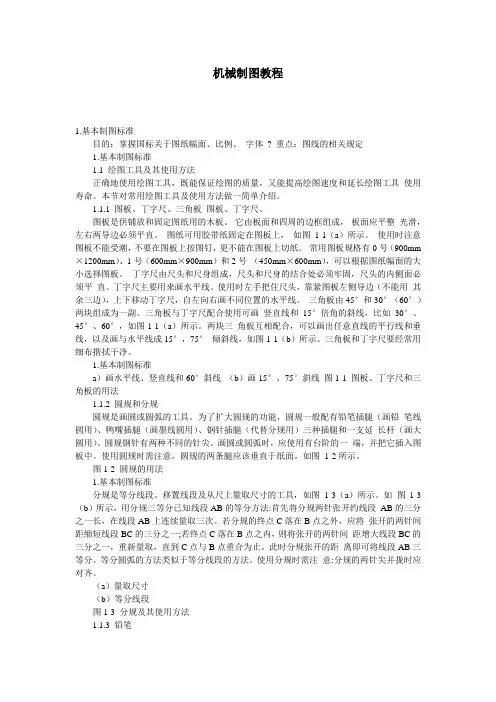

机械制图教程1.基本制图标准目的：掌握国标关于图纸幅面、比例、字体? 重点：图线的相关规定1.基本制图标准1.1 绘图工具及其使用方法正确地使用绘图工具，既能保证绘图的质量，又能提高绘图速度和延长绘图工具使用寿命。

本节对常用绘图工具及使用方法做一简单介绍。

1.1.1 图板、丁字尺、三角板图板、丁字尺、图板是供铺放和固定图纸用的木板。

它由板面和四周的边框组成，板面应平整光滑，左右两导边必须平直。

图纸可用胶带纸固定在图板上，如图1-1（a）所示。

使用时注意图板不能受潮，不要在图板上按图钉，更不能在图板上切纸。

常用图板规格有0号（900mm ×1200mm）、1号（600mm×900mm）和2号（450mm×600mm），可以根据图纸幅面的大小选择图板。

丁字尺由尺头和尺身组成，尺头和尺身的结合处必须牢固，尺头的内侧面必须平直。

丁字尺主要用来画水平线。

使用时左手把住尺头，靠紧图板左侧导边（不能用其余三边），上下移动丁字尺，自左向右画不同位置的水平线。

三角板由45°和30°（60°）两块组成为一副。

三角板与丁字尺配合使用可画竖直线和15°倍角的斜线，比如30°、45°、60°，如图1-1（a）所示。

两块三角板互相配合，可以画出任意直线的平行线和垂线，以及画与水平线成15°，75°倾斜线，如图1-1（b）所示。

三角板和丁字尺要经常用细布揩拭干净。

1.基本制图标准a）画水平线、竖直线和60°斜线（b）画15°、75°斜线图1-1 图板、丁字尺和三角板的用法1.1.2 圆规和分规圆规是画圆或圆弧的工具。

为了扩大圆规的功能，圆规一般配有铅笔插腿（画铅笔线圆用）、鸭嘴插腿（画墨线圆用）、钢针插腿（代替分规用）三种插腿和一支延长杆（画大圆用）。

圆规钢针有两种不同的针尖。

机械工程制图教程1-3常见平面图形的画法.

机械工程制图教程1-3常见平面图形的画法.

上海理工大学《机械制图》课件（C版）
图面布局中的和谐美
画一张零件图，首先根据图形的复杂程度及总体长、宽、高尺 寸选择合适的比例，同时考虑标注尺寸和技术要求文字说明所 占的位置，统筹全局，选择图幅。动笔画基准线之前要认真确 定各视图在图纸中所占的位置，力求图形之间布置均匀，距图 框线间距相等，不宜偏置或过于集中于某一角。同时预留尺寸 标注、技术要求的位置，把各种图块有机组合成一幅和谐的整 体，给读图人以美的享受。
①已知线段---具有齐全的定形尺寸、定位尺寸的线段。画 图时，可直接画出。 ②中间线段---具有定形尺寸、但定位尺寸不全的线段。如R40， 其圆心位置只有一个定位尺寸6。 ③连接线段---具有定形尺寸，无定位尺寸的线段。如R20、R15。
绘图步骤：已知线段→ 中间线段→连接线段。
上海理工大学《机械制图》课件（C版）
上海理工大学《机械制图》课件（C版）
熟练使用图板丁字尺画出正确、标准、美观的机械图 样是专业人才所必须具备的基本技能。
手工绘图过程实际上就像艺术家做诗作画一样，直线的流畅 与刚毅，曲线的柔和与优雅，字体的工整与挺拔，箭头的规 范与轻巧。图线过度处光滑自然，粗细虚实有别。图面干净、 整洁无多余痕迹。
（2）锥度符号方向应与锥度方向一致。 例：求做塞规锥度1：3
锥度符号 h=字高
上海理工大学《机械制图》课件（C版）
三.
圆弧连接
曲面立体的投影中往往含有多段曲线，复杂的曲面立 体（吊钩、手柄、支架等）的投影是由多段曲线光滑 T2 连接起来的。
T1 O3 T3 O2
O1
光滑连接往往意味着相切的几何条件。即用一已知半径的圆弧 光滑地连接相邻的已知直线或圆弧(即相切)。为了保证连接的 光滑，作图时必须准确地求出连接圆弧的圆心和连接点(即切 点)。

机械制图基础教程(1)ppt课件

机械制图基础教程(1)ppt课件

比例的意义
1.1.3 字体〔GB/T14691-1993〕
字号：国标中以字体高度代表字体的号： 字高系列：1.8，2.5，3.5，5，7，10，14，20mm。
汉字
图样上的汉字应写生长仿宋体，并采 用国家正式公布推行的简化字。汉字的 高度h应不小于3.5mm。
字母和数字
拉丁字母〔B型斜体〕例如
不装订格式： 边框与图框线间距 随图纸幅面变化。 详细值查阅国标
❖标题栏
每张图纸上都必需画出标题栏；外框为粗实线， 内格为细实线。标题栏的位置应位于图纸的右下角。 尺寸不随图纸大小、格式变化。
国标格式
制图作业中引荐运用的标题栏格式
1.1.2 比例〔GB/T14690-1993〕 图中图形与其实物相应要素的线性尺寸之比称为比例。
1. 机件的真实大小应以图样上所注的尺寸数值为根据， 与图形的大小及绘图的准确度无关。
2. 图样中〔包括技术要求和其它阐明〕的尺寸，以毫米 为单位时，不需求标注计量单位的代号和称号，如采 用其它单位，那么必需注明相应的计量单位的代号或 称号，如45度30分应写成45°30′。
3. 图样中所标注的尺寸为该图样所示机件的最后完工尺 寸，否那么应另加阐明。
阿拉伯数字例如 罗马数字例如
1.1.4 图线〔GB/T17450-1998〕
图线分粗、细两种，细线宽度约为d/2。图 线宽度的引荐系列为：0.18，0.25，0.5，0.35， 0.5，0.7，1，1.4，2mm。
在同一图样中同类图线的宽度应根本一 致，虚线、细点划线及双点划线的线段长度和间 隔应各自大致相等。图线之间相交、相切都应以 线段相交或相切。假设各种图线重合，应按粗实 线、点划线、虚线的先后顺序选用线型。
尺寸数字不可被任何图线所经过，当无法防 止时，必需将该图线断开。

AutoCAD机械制图基础教程课件第02章

AutoCAD机械制图基础教程课件第02章

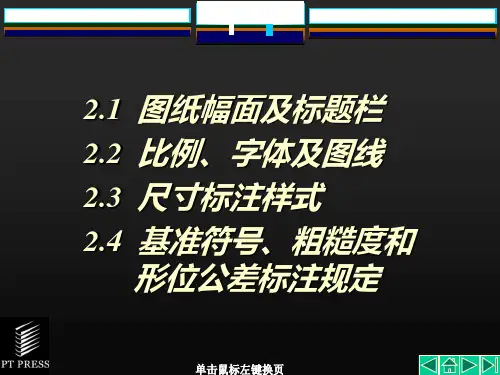

2.1 图纸幅面及标题栏 2.2 比例、字体及图线 2.3 尺寸标注样式 2.4 基准符号、粗糙度和
形位公差标注规定
2.1 图纸幅面及标题栏
2.1.1 国标规定
1．图纸幅面尺寸 2．图框格式 3．标题栏的方位
2.1.2 设置及调用方法
1．图纸幅面及标题栏的设置
（1）按照如图2-1和图2-2所示的图框格 式、表2-1所列的图纸幅面尺寸，利用绘图 工具完成图纸内、外框的绘制。
2-4 A4
图 图 幅 样 板 图
2．模板图的调用
（1）利用模板图创建一个图形文
件
（2）插入一个样板布局
2.2 比例、字体及图线
2.2.1 国标规定
1．比例
比例是指图纸中图形与其实物相应 要素的线性尺寸之比。绘制图样时，一 般应采用表2-2中规定的比例。
2．字体
图样中使用的字体必须做到：字体 工整、笔划清楚、间隔均匀、排列整齐。
（3）图样中所标注的尺寸，为该图样所 示机件的最后完工的尺寸，否则应另加说 明。
（4）机件的每一尺寸，一般只标注一次， 并应标注在反映该结构最清晰的图形上。
2．尺寸的组成
尺寸一般由尺寸界线、尺寸线和尺寸数 字等组成。
（1）尺寸界线。尺寸界线用来表示所 注尺寸的范围。
（2）尺寸线。尺寸线用来表示所注尺 寸的度量方向。
2．表面粗糙度的标注方法
表面粗糙度的标注规则如下。
（1）在同一图样上，每一表面一般 只标注一次。
（2）表面粗糙度符号应标注在可见 轮廓线、尺寸线、尺寸界线或其延长线 上。若位置不够面（或指引线）相接触，并且必须 从材料外指向被注表面。表面粗糙度 的标注方法见表2-10。
（2）按照如图2-3所示的标题栏的格 式，完成标题栏的绘制，并将其创建成块。

solidedge机械制图基础教程(2024)

solidedge机械制图基础教程(2024)

平行四边形的性质
平行四边形具有的对边相 等、对角相等、对角线互 相平分等特性。
平行四边形的分类
根据对角线是否相等，平 行四边形可以分为菱形和 矩形两类。
性质
对边相等
平行四边形的对边相等， 即如果一个四边形的两组 对边分别相等，则它是平 行四边形。
对角相等
平行四边形的对角相等， 即如果一个四边形的两组 对角分别相等，则它是平 行四边形。
两组对边分别相等
总结词
当一个四边形的两组对边分别相等时，该四边形是平行四边形。
详细描述
两组对边分别相等是判定平行四边形的另一个重要条件。如果一个四边形的两组对边分别相等，则该四边形满足 平行四边形的所有性质，是平行四边形。这个判定条件在解决几何问题时也经常用到，尤其是在证明和计算中。
CHAPTER 03
对角线互相平分
平行四边形的对角线互相 平分，即如果一个四边形 的对角线互相平分，则它 是平行四边形。
分类
菱形
菱形是平行四边形的一种特殊形 式，它具有所有平行四边形的性 质，并且它的四条边都相等。
矩形
矩形也是平行四边形的一种特殊 形式，它具有所有平行四边形的 性质，并且它的四个角都是直角 。
CHAPTER 02
总结词
对角线相等的平行四边形是菱形
详细描述
如果一个平行四边形的对角线长度相等，则这个 平行四边形是菱形。
特殊平行四边形判定定理 矩形判定定理
总结词
有一个角是直角的平行四边形是正方 形
详细描述
如果一个平行四边形有一个直角并且 对角线相等，则这个平行四边形是正 方形。
THANKS
[ 感谢观看 ]
更加直观和简洁的证明方式。
CHAPTER 05

机械制图新手入门教程

机械制图新手入门教程

半剖视
已表达清楚的 内形虚线不画
以对称线为界， 一半画视图， 一半画剖视。
返回
A－A － B B
适用范围 内、外形都需要表达， 而形状又基本对称时。 画半剖视图时应注意
B－B －
A
A
• 具有对称面的机件，只 能在垂直于对称面的投 影面上取半剖。 • 半剖与视图必须以点画 线为分界线 • 半剖的标注与全剖的标 注完全一样。
返回
2.剖视图的画法及标注
A-A 虚线不画
A
A
• 确定剖切面的位置，并标注剖切符号。 剖切符号：表示剖切面起迄和转折位置及投射方向。 • 想象哪部分移走了？想象剖面区域的形状并将其画出； • 想象哪些剖面后在投射时还可看到的部分？并将其画出； • 在剖面区域内画上剖面符号并，标注剖视图的名称。
返回
用箭头指明投射方向，并标注相同的字母。
返回
举例
返回
三、局部视图
局部视图是将机件的某一部分向基本投影面投射所得的视图
B B
注意事项：
• 用带字母的箭头指明要 表达的部位和投射方向， 并注明视图名称。 • 局部视图的范围用波浪 线表示。当表示的局部 结构是完整的且外轮廓 封闭时，波浪线可省略。 • 局部视图可按基本视图 的配置形式配置，也可 按向视图的配置形式配 置。
返回
• 六个基本视图的配置关系
仰视图 由于画面 是无限大， 去掉画框 右视图 主视图 左视图 后视图
俯视图 • 度量对应关系 ：仍遵守“三等”规律
返回
二、向视图
主视图
• 视图不按基本视图配置时 A向 A
左视图 右视图
C
B
B向
C向
俯视图
仰视图
后视图

2024版solidedge机械制图基础教程

2024版solidedge机械制图基础教程

2024/1/30
6
02
Solid Edge基本操作与界 面介绍
2024/1/30
7
启动与退出Solid Edge
启动Solid Edge
通过开始菜单或桌面快捷方式启动Solid Edge软件。
退出Solid Edge
在软件界面中选择“文件”菜单下的“退出”选项，或者使用快捷键Alt+F4退 出程序。
Solid Edge支持多种绘图标准和规范，如ISO、ANSI、DIN等，可以满足不同国家和地区的 制图需求。
Solid Edge具有强大的装配设计功能，可以帮助用户创建复杂的装配体，并自动生成装配图 和零件图。此外，Solid Edge还支持各种工程分析功能，如有限元分析、运动仿真等，可以 帮助用户验证设计方案的正确性和可行性。
solidedge机械制图基础教程
2024/1/30
1
目录
2024/1/30
• 机械制图概述 • Solid Edge基本操作与界面介绍 • 二维图形绘制与编辑 • 三维模型创建与编辑 • 工程图生成与标注 • 打印输出与文件管理
2
01
机械制图概述
2024/1/30
3
机械制图定义与重要性
2024/1/30
2024/1/30
圆工具
用于绘制圆形，可通过指定圆心和半径 来确定圆的位置和大小。
多边形工具
用于绘制多边形，可通过指定多边形的 各个顶点来确定其形状和大小。
12
图形编辑技巧
选择对象
通过鼠标单击或拖动选择框来选择 需要编辑的图形对象。
移动对象
选中对象后，可拖动鼠标将其移动 到新位置。
2024/1/30
调整视图布局

AutoCAD机械制图教程教案装配图的绘制

AutoCAD机械制图教程教案装配图的绘制

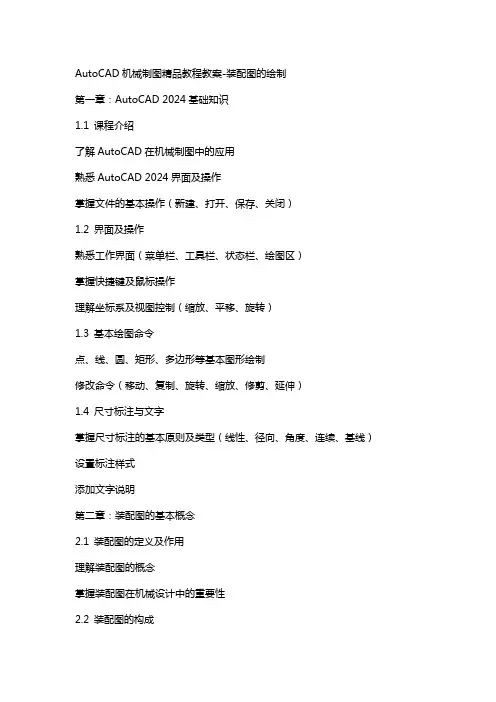

AutoCAD机械制图精品教程教案-装配图的绘制第一章：AutoCAD 2024基础知识1.1 课程介绍了解AutoCAD在机械制图中的应用熟悉AutoCAD 2024界面及操作掌握文件的基本操作（新建、打开、保存、关闭）1.2 界面及操作熟悉工作界面（菜单栏、工具栏、状态栏、绘图区）掌握快捷键及鼠标操作理解坐标系及视图控制（缩放、平移、旋转）1.3 基本绘图命令点、线、圆、矩形、多边形等基本图形绘制修改命令（移动、复制、旋转、缩放、修剪、延伸）1.4 尺寸标注与文字掌握尺寸标注的基本原则及类型（线性、径向、角度、连续、基线）设置标注样式添加文字说明第二章：装配图的基本概念2.1 装配图的定义及作用理解装配图的概念掌握装配图在机械设计中的重要性2.2 装配图的构成熟悉装配图的组成部分（视图、尺寸、符号、明细表）了解装配图的常见表达方式（三视图、剖面、爆炸图）2.3 装配图的绘制步骤掌握装配图的绘制流程（分析、草图、详细设计、绘制、标注、审查）第三章：装配图的绘制技巧3.1 零件库的建立了解零件库的概念掌握零件库的建立方法（手动输入、外部导入、标准零件库）3.2 装配图的绘制方法熟悉装配图的绘制技巧（对齐、插入、重合、同轴、平行）掌握组件的创建与编辑（组、层、块）3.3 装配图的标注与说明尺寸标注的注意事项掌握装配图的文字说明及符号表示第四章：典型装配图案例分析4.1 案例一：简单装配图绘制分析案例需求绘制装配图标注尺寸及说明4.2 案例二：复杂装配图绘制分析案例需求绘制装配图标注尺寸及说明4.3 案例三：标准件装配图绘制分析案例需求绘制装配图标注尺寸及说明第五章：装配图的审查与输出5.1 装配图的审查审查装配图的准确性（尺寸、符号、连接、间隙）检查装配图的完整性与一致性5.2 装配图的输出熟悉打印设置及输出格式（PDF、DWG）掌握装配图的打印与输出技巧第六章：标准件与常用件的绘制6.1 标准件的概念与分类理解标准件在机械设计中的作用熟悉螺纹、键、销、轴承等常见标准件的类型及特点6.2 标准件的绘制方法掌握标准件的绘制技巧了解标准件库的建立及应用6.3 常用件的绘制熟悉弹簧、齿轮、螺旋传动等常用件的绘制方法掌握常用件的尺寸标注与说明第七章：装配图的综合训练7.1 案例四：机械手柄装配图的绘制分析手柄装配图的需求绘制装配图标注尺寸及说明7.2 案例五：齿轮箱装配图的绘制分析齿轮箱装配图的需求绘制装配图标注尺寸及说明7.3 案例六：气缸装配图的绘制分析气缸装配图的需求绘制装配图标注尺寸及说明第八章：装配图的转换与修改8.1 装配图的转换掌握装配图的视图转换（三视图、剖面、爆炸图）熟悉装配图的格式转换（DWG、PDF）8.2 装配图的修改了解装配图的修改方法（尺寸、形状、位置、连接）掌握组件的编辑技巧（组、层、块）8.3 装配图的更新与同步掌握装配图的更新方法（插入新零件、修改零件）实现装配图的同步编辑第九章：装配图的应用与协同设计9.1 装配图的应用了解装配图在生产加工、维修、销售等方面的应用掌握装配图的信息传递与沟通9.2 协同设计了解协同设计的原则与方法掌握AutoCAD的协同设计工具（共享、协作、云端存储）9.3 装配图的转换与输出熟悉装配图的格式转换（PDF、DWG）掌握装配图的打印与输出技巧第十章：装配图的实战应用与训练10.1 实战案例一：小型发动机装配图的绘制分析发动机装配图的需求绘制装配图标注尺寸及说明10.2 实战案例二：减速机装配图的绘制分析减速机装配图的需求绘制装配图标注尺寸及说明10.3 实战案例三：液压缸装配图的绘制分析液压缸装配图的需求绘制装配图标注尺寸及说明十一章：高级装配技巧与复杂装配图的绘制11.1 高级装配技巧掌握高级装配技巧，包括非线性装配、对称装配、限制性装配等。

机械工程制图教程(最详细)

机械工程制图教程(最详细)

1.等分线段
两直线被平行线所截,所截线段的比例相等
2.圆周等分和正多边形的画法
1).圆周五等分和正五边形的画法
以O1为圆 心，以
O1A为半径 画弧得O2
以OA为 半径， 以1为 圆心画 弧得点 2、3。
连各个 等分点 得正五 边形 以A为起点，以 AO2为长平分圆 周得平分点A、 B、C、D、E
3.平行投影法的投影特性
1).类似性 当平面或直线与投影面倾斜时,其投影的面 积变小或长度变短，但投影的形状仍与原来形状类似,这种 投影特性称为类似性。如：面R 2).积聚性 当平面或直线与投 影面垂直时，则在投影面上的投影 积聚为一条线或一个点，这种投影 特性称为积聚性。如：面B、线CD 3).真实性 当平面或直线与 投影面平行时，其投影反映实形 (或实长)，这种投影特性称为真 实性。如:P、AB
例:
例:
例:
例:
小 结
1.掌握国家标准的基本内容：图幅、图 框 格式、常用比例、写字要求及字形、图 线宽度等；
2.正确使用绘图工具：画正六边形、椭 圆 等基本图形；
3.正确地对平面图形进行尺寸分析和线 段分析，掌握圆弧的光滑连接。
第二章 正投影法基础
1.教学内容:
1).投影法的基本知识 2).三视图的对应关系 3).点、线、面的投影及投影规律 4).直线上点的求法 5).平面上点、直线的求法
3).方向: 尺寸数字应与尺寸线保持平行且字头朝上。 4).一般应按上图所示方向注写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。
5).尺寸数字不可被任何图线所通过，否则 必须将该图线断开
尺寸标注示例
1.5.3 其它特殊尺寸的标注
1.直径与半径的标注

AutoCAD机械制图基础教程第05章

AutoCAD机械制图基础教程第05章
单击“延伸”按钮，拾取刚绘制的斜线以 及左侧的倒角投影线，单击结束拾取。当 命令窗口提示“选择要延伸的对象”时， 拾取斜线，将斜线延伸到位，如图5-9所示。
9．绘制齿根轮廓线及局部剖
视分界线
齿轮模数为1.75，则齿顶圆与齿根圆的尺 寸差为3.9375。单击“偏移 ”按钮，输入 距离3.9375，拾取齿顶圆投影轮廓线，再 向下移动光标并单击鼠标左键，结束线段 绘制。利用延伸功能”按钮，拾取刚才 绘制的几条线和圆，单击结束拾取。 删除多余的线段，完成键槽剖面图 的绘制，如图5-11所示。
5-11
图 剖 面 图
11．调整中心线长度
图中中心线的长度不符合国标的要求，
用户可以使用多种方法进行调整，此处使 用“延伸”命令进行调整。启动命令后， 当命令窗口出现“选择对象或 [增量(DE)/ 百分数(P)/全部(T)/动态(DY)]: ”时，输入 关键字母dy。提示“选择要修改的对象或 [放弃(U)]:”时，依次拾取各中心线端点， 移动光标直到长度合适。
7．中心孔绘制
将用户坐标原点移动到主动轴右端与轴 线的交点处。单击“直线”按钮，输入 −12.5，0。向上移动光标，输入1.5；向 右移动光标，输入4，再输入@10<30， 完成中心线小圆锥轮廓线的绘制，与倒 角线相交于图5-7中的①点。
5-7
图 中 心 孔 草 绘
拾取①点，输入@10＜60，完成中心线大 圆锥轮廓线的绘制。重复直线命令，拾取 图5-7中的②点，输入@5＜−120，完成钻 孔轮廓线的绘制。
（2）图层设置
机械零件图一般需要用到轮廓粗实 线、剖视分界线、剖面线和中心线4种 图元，故首先创建4个用于放置这些不 同图元的图层。
选择“格式”→“图层…”命令， 在如图1-4所示的“图层特性管理器” 对话框中，按1.2.3节介绍的方法完成 图层设置。

机械制图教学课件ppt

机械制图教学课件ppt
四、两直线的相对位置
⒈ 平行 同名投影互相平行。
⒉ 相交 同名投影相交，交点是两直线的共有点，
且符合空间一个点的投影规律。
⒊ 交叉（异面）
同名投影可能相交，但“交点”不符合空
间一个点的投影规律。“交点”是两直线上一
对重影点的投影。
上页 下页 返回
五、相互垂直的两直线的投影特性 ⒈ 两直线同时平行于某一投影面时，在该
k●
b
另一判断法? 应用定比定理
上页 下页 返回
三、两直线的相对位置
空间两直线的相对位置分为：
平行、相交、交叉。
⒈ 两直线平行
投影特性：
b a
A
V d
B c
C
D
空间两直线平
行，则其各同名投 影必相互平行，反 之亦然。
a c
b
dH
上页 下页 返回
例1：判断图中两条直线是否平行。
① b
a c
a
c
d
对于一般位置直
a
c
直线在H面上的 投影互相垂直
上页 下页 返回
例：过C点作直线与AB垂直相交。
a . d
c●
AB为正平线, 正 面投影反映直角。
b
c●
a
d
b
上页 下页 返回
小结
重点掌握：
★点与直线的投影特性，尤其是特殊位置 直线的投影特性。
★点与直线及两直线的相对位置的判断方 法及投影特性。
★定比定理。 ★直角定理，即两直线垂直时的投影特性。
⒋ 两直线垂直相交（或垂直交叉）
直角的投影特性：
若直角有一边平行于投影面，则它在该投影面
上的投影仍为直角。
证明：
B

机械制图基础教案PPT课件全篇

机械制图基础教案PPT课件全篇
1、在平面上作点
❖ 点在平面上的几何条件是：点在平面内的 一条直线上
已知：AB在平面P上
点C在直线AB上
则： 点C在平面P上
A
B C
P
2、在平面上作直线
例1: 已知点K在ABC上，试求点K的正面投影。
例2: 判断点M是否在平面ABC内
例3：已知五边形ABCDE的一边BC//V面，完成 其水平投影
❖ 反之：若直线平行于平面,通过平面上的任一点 必能在该平面上作一直线平行于已知直线
平行的投影特性：
b d
a m
c
n
a
c
n d
m
b
例1 试过点D作水 平 线 EF 平 行 于 ΔABC平面
1 、 在 ABC 内 作一水平线 AG
2、过点D作 AG的平行线 即为EF
g
例2 已知直线EF平行于ΔABC，求作ΔABC 的正面投影。
且 abc//OY, abc //OZ
❖ 平面在与其平行的投影面上的投影反映平 面图形的实形 ❖ 平面在其他两个投影面上的投影均积聚成 平行于相应投影轴的直线
三、一般位置平面
❖ 三个投影都为原平面图形的类似形 ❖ 面积均比实形小 ❖不反映 、、 的真实角度

§3.3 平面上的点和直线
一、属于平面上的点和直线的几何条件
aax= aaz＝Aa
aaz＝aayw=Aa
四、点的三面投影作图方法
例1：已知点A的水平投影和正面投影，求其侧面投影。
❖ 作图方法二：
五、点的投影与坐标的关系
例2：已知点A的坐标为(50, 30, 40)， 求其三面投影。
❖ 作图方法：
（3）过原点O作∠YHOYW的角平分线
（4）延长ayH与平分线相交，再过交点作垂 直于Ｙw轴的直线

机械制图基础教程

机械制图基础教程

2021/9/23
23
五、视图
新标准的变动
取消了“旋转视图”，增加了“向视图”。向视图的 投射方向应与基本视图的投射方向一一对应。视图名 称原为“×向”（如B向）现去掉“向”字，改为 “×”（如B）。（目的是为了与国际接轨，在图形中 尽量取消汉字)
原旋转视图的表达场合可改用斜视图表达。改变了斜 视图的标注方法规定。当斜视图旋转配置时，原“× 向旋转” 现取消，启用旋转符号。
2021/9/23
1
一、图纸幅面格式
BxL、a、c对应A0、A1、A2、A3、A4 有不同数值，画图幅时要注意。
2021/9/23
2
一、图纸幅面及格式
分区的编号：左右用大写拉丁字母从上到下顺序编写；沿水平方向用阿拉 伯数字从左到右顺序编写。拉丁字母和阿拉伯数字的位置应尽量靠近图框线。
2021/9/23
零部件的视图与相邻的辅助零件重叠时，其重 叠部分的视图画法应不受影响。
2021/9/23
15
四、图线
图例：
2021/9/23
16
四、图线
断裂处边界线的线型选用 1.中断处的边界线
指为缩短图形而断去中间部分后的断裂边界。这种画 法适用于沿长度方向的形状一致或按一定规律变化较 长零件。
1）绘制断裂处的边界线有三种线型可供选用，即：波浪 线、双折线和细双点画线（只用于中间断开的图形）。
2021/9/23
9
四、பைடு நூலகம்线
7）细点划线：轴线、对称中心线、分度圆（线）等。 8）粗点划线：限定范围的热处理，限定形位公差的被测要素和基准
要素的范围线 9）细双点划线：相邻零件的轮廓线、轨迹线、中断线、特定区域线。 注：在一张图样上一般采用一种线型，即采用波浪线或双折线。

机械制图教程

机械制图教程
剖视图，见图P26。
6 若干等径画法， 见图P27。
7 模糊画法 （针对相贯线），见图P28。 8 管子的画法 ，见图P29。
9 带、链的画法。
10 装配图中的紧固件画法， 见图P30。
11
注意你现在浏览的是第十一页，共二十三页。
第六讲 机械图样中的特殊表示法
一、特殊表示法 GB/T4459
特殊表示法的标准化状况 GB／T4459.1—1995 机械制图 螺纹及螺纹紧固件表示法
均为推荐性标准
——国标分为：GB、GB/T（列入合同，有法律约束性）、GB/Z（参考） ——行标分为：
JB----机械行业 SH----石化行业 HG----化工行业 SJ----电子行业 QB----轻工业 YB----黑色冶金行业 QC----汽车行业 YS---有色冶金
2
注意你现在浏览的是第二页，共二十三页。
粗点画线-----限定范围（局部热处理、不镀(涂)、形位公差的 被 测要素和基准要素）的表示线，见图5
（2）双折线画法，见图6 （3）相邻辅助零件的表示和画法注意点，见图7，注意3点 （4）断裂边界线的线型选用，见图8 （5）关于线素长度。
4 CAD文件管理----标题栏及明细栏的填写
（1）字体：符合GB/T14691-1993 （2）日期：符合GB/T2808 (20070120, 2007-01-20, 2007 01 20) （3）共x张 第x张：关于同一代号图样 （4）存放介质（光盘、磁盘等）的存储代号编号应符合GB/T17825.10-
第五讲 《技术制图》和《机械制图》中关于图样画法的新规定
一、图样表示法（GB/T16948-1997）
-----投影法：平行：正（多面；单面）、斜 ；中心等 -----画法：视图；剖视图；断面图；局部放大；简化画法等 -----注法：尺寸；尺寸公差；装配图序号；粗糙度等
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

⒉ 尺寸偏差和尺寸公差
上偏差 =最大极限尺寸－基本尺寸 代号： 孔为ES 轴为es
下偏差 =最小极限尺寸－基本尺寸 代号： 孔为EI 轴为ei
上偏差 下偏差 统称极限偏差
0.016
公差恒为 正
–0.008
最小极限尺寸 φ49.992 最大极限尺寸 φ50.008
基本尺寸 φ50
尺寸公差(简称公差): 允许实际尺寸的变动量。
版 本 A/0 比 例 1:1
页数
总装序号
R 九牧集团 科牧电子
5.1 零件的表面粗糙度
一、表面粗糙度的概念
表面粗糙度是指零件的加工表面上具 有的较小间距和峰谷所形成的微观几何形 状特性。
二、评定表面粗糙度的参数
★ 轮廓算术平均偏差——Ra ★ 轮廓最大高度——Rz
优先选用轮廓算术平均偏差Ra
⒈ 轮廓算术平均偏差——Ra
的投影
交线
圆柱面轮廓素线
平面
4.1 视图 4.2 剖视图
4.1 视 图
一、基本视图
机件向基本投影面投 射所得的视图。 ⒈ 形成
V
• 主视图 • 俯视图 • 左视图 • 右视图
从右向左投射
• 仰视图 从下向上投射
• 后视图 从后向前投射
⒉ 六个投影面的展开
仰视 主视
俯视
⒊ 六面视图的投影对应关系ห้องสมุดไป่ตู้
机械制图基础培训
第一章、制图的基本知识 一、★ 尺寸标注的基本知识
标注尺寸的基本规则
⒈ 尺寸数值为机件的真实大小，与绘图比例及 绘图的准确度无关。
⒉ 图样中的尺寸，以毫米为单位，如采用其它 单位时，则必须注明单位名称。
⒊ 图中所注尺寸为零件完工后的尺寸，否则应 另加说明。
⒋ 每个尺寸一般只标注一次，并应标注在最能 清晰地反映该结构特征的视图上。
⒋ 标题栏
零件名称、数量、 材料及必要签署。
图例
供方确认
设计 日 期绘 图
审核 批准
日期 日期 日期 日期
技术要求
1.去除毛边、毛刺； 2.表面处理：镀镍铬； 3.未注公差尺寸按国标自然公差中级 精度加工；
产品名称 产品代号 零件名称 零件代号
陶瓷感应一体化小便斗
5215
装饰面框
33521501
零件材料 ABS
R3
R5
⑵ 应标注在是圆弧的视图上。
R10 × R10
⑶ 标注球面半径时，应在符号“R”前加注 符号“S”。
第二章、三面投影与三视图
1.视图的概念
用正投影法绘制的物
长
体的投影图称为视图。
主视图 ——体的正面投影 俯视图 ——体的水平投影 左视图 ——体的侧面投影
2.三视图之间的度量对应关系
主视俯视长相等且对正 主视左视高相等且平齐 俯视左视宽相等且对应
标准公差
基本偏差
0
+
—
0
基本偏差
标准公差
基本尺寸
⑵ 基本偏差 用以确定公差带相对于零线的位置。 一般为靠近零线的那个偏差。 代号: 孔用大写字母，轴用小字母表示。
宽 高
宽
三等关系
长对正 高平齐 宽相等
3.三视图之间的方位对应关系
上
上
左 下
右后 前 下
后 上
后
左
右
前
左
右
下 前
•主视图反映：上、下 、左、右 •俯视图反映：前、后 、左、右 •左视图反映：上、下 、前、后
三、简单叠加体的读图方法
⒈ 弄清视图中图线的意义
① 面的投影 ② 面与面的交线 ③ 回转面轮廓素线
2.剖视图的图例
5.1 零件的表面粗糙度 5.2 极限与配合 5.3读零件图的方法和步骤
表达单个零件的图称为零件图。
一、零件图的作用: 加工制造、检验、测量零件。
33521501
二、零件图的内容: ⒈ 一组视图
表达零件的 结构形状。
⒉ 完整的尺寸
确定各部分 的大小和位置。 ⒊ 技术要求
加工、检验达 到的技术指标。
前 仰视
后 上 右视
主视
左视 右 后视 左
下
长
高
俯视
左 长右
• 度量对应关系：仍遵守“三等”规律 • 方位对应关系：
除后视图外，靠近主视图的一边是物体的 后面，远离主视图的 一边是物体的前面。
二、向视图
向视图是可以自由配置的视图。
B
B
E
C
D
E
DF
C
F
按基本位置配置
自由配置
※在向视图的上方标注字母，在相应视图附近用箭头 指明投射方向，并标注相同的字母。
尺寸数字
C1.5 C1.5
16 10
尺寸界线 尺寸线
20 35
⒉ 直径尺寸
⑴ 标注直径尺寸时，应在尺寸数字前加注
符号“”。
10
10
5 5 20
注：直径尺寸可以标注在非圆视图上。
⑵ 标注球面直径时，应在符
S10
号“”前加注符号“S”。
⒊ 半径尺寸
⑴ 标注半径尺寸时，应在尺寸数字前加注
符号“R”。
R6
※表示投射方向的箭头尽可能配置在主视图上，只是 表示后视投射方向的箭头才配置在其它视图上。
4.2 剖 视 图
问题：当机件的内部形状较复杂时，视图上将 出现许多虚线，不便于看图和标注尺寸。
解决办法？采用剖视图
一、剖视图的概念
⒈ 剖视图的形成
假想用一 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号。
偏差可 正可负
公差=最大极限尺寸－最小极限尺寸 =|上偏差－下偏差|=绝对值
记忆提示：大写为孔,小写为轴.包容者为大，被包容者为小
例：一根轴的直径为600.015
基本尺寸: 60mm 最大极限尺寸: 60.015mm 最小极限尺寸: 59.985mm
思考并回答
零件合格的条件：
60.015mm≥实际尺寸≥ 59.985mm。
上偏差 = 60.015－60 = +0.015 下偏差 = 59.985－60 = -0.015 公差 = 0.015－(-0.015) = 0.030
⒊ 标准公差和基本偏差
⑴ 标准公差 用以确定公差带的大小。
代号:IT 共20个等级：IT01、IT0、IT1～IT18
标准公差的数值由基本尺寸和公差等级确定。
⒌ 标注尺寸时，应尽量使用符号和缩写词。
尺寸标注中常用符号和缩写词
名称 直径 半径
圆球直径 圆球半径
厚度 45°倒角
符号或 缩写词
R S SR t C
名称 均布 正方形 深度
符号或 缩写词
EQS
沉孔或锪平 埋头孔
埋头孔与沉孔的区别：是否将螺纹等紧固件的头部完全沉入阶梯孔内
二、尺寸组成
⒈ 尺寸界线 ⒉ 尺寸线 ⒊ 尺寸数字
在一个取样长度内,轮廓偏距(Y方向 上轮廓线上的点与基准线之间的距离)绝 对值的算术平均值。
Y
X
o
L
OX为基准线
Ra
表面粗糙度符号
符号
意义及说明
用任何方法获得的表面
用去除材料的方法获得的表面
用不去除材料的方法获得的表面
横线上用于标注有关参数和说明
表示所有表面具有相同的表面粗 糙度要求
+0.008
