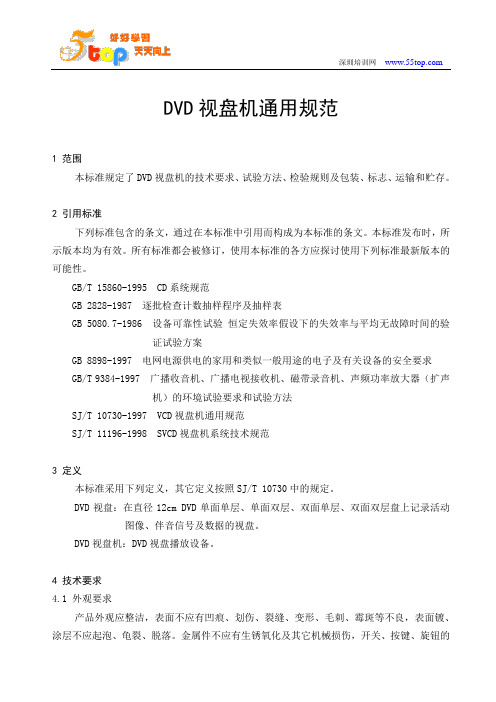

DVD视盘机通用规范1 范围本标准规定了DVD视盘机的技术要求、试验方法、检验规则及包装、标志、运输和贮存。

2 引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准发布时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 15860-1995 CD系统规范GB 2828-1987 逐批检查计数抽样程序及抽样表GB 5080.7-1986 设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案GB 8898-1997 电网电源供电的家用和类似一般用途的电子及有关设备的安全要求GB/T 9384-1997 广播收音机、广播电视接收机、磁带录音机、声频功率放大器（扩声机）的环境试验要求和试验方法SJ/T 10730-1997 VCD视盘机通用规范SJ/T 11196-1998 SVCD视盘机系统技术规范3 定义本标准采用下列定义，其它定义按照SJ/T 10730中的规定。

DVD视盘：在直径12cm DVD单面单层、单面双层、双面单层、双面双层盘上记录活动图像、伴音信号及数据的视盘。

DVD视盘机：DVD视盘播放设备。

4 技术要求4.1 外观要求产品外观应整洁，表面不应有凹痕、划伤、裂缝、变形、毛刺、霉斑等不良，表面镀、涂层不应起泡、龟裂、脱落。

金属件不应有生锈氧化及其它机械损伤，开关、按键、旋钮的操作应灵活可靠，零部件应紧固无松动。

4.2 电性能要求DVD视盘机应兼容CD、VCD和超级VCD。

DVD视盘机的电性能要求见表1DVD视盘机内的VCD部分电性能应符合SJ/T 10730的规定。

DVD视盘机内的超级VCD部分电性能应符合SJ/T 11196的规定。

DVD视盘机内的CD部分应符合GB/T 15860的规定。

4.3 安全要求安全要求应符合GB 8898 的有关规定。

4.4 电源适应性在110V～240V 50/60Hz的电源电压下应能正常工作。

1、目的本规范明确了产品及部品的有关可靠性试验的各种事项，力求可靠性试验管理的有效化，使公司开发及生产的产品质量得到有效的保证。

2、适用范围本规范适用于新产品开发、部品变更、量产机的可靠性试验。

3、定义3.1 可靠性试验：为了推测或判定（验证）产品在市场上能否达到可靠性要求（故障率及产品的耐用性等）而做的试验。

通常是指如下试验:3.1.1常温功能一般动作检查：对规定功能按键动作有效性的检查。

3.1.2 包装货物试验：对产品在运输中所受振动及冲击的可靠性的评价。

3.1.3环境试验：产品在流通及使用环境中的外观及构造性能的各种评价。

3.1.4耐久性试验：产品长时间使用的耐久性评价。

3.1.5实际使用：以消费者实际使用条件为准进行评价。

3.1.6安全性检查：对各种安全规格的评价。

3.1.7设计余度：产品设计余度的评价管理。

3.2 样品：用来做试验的产品或部品。

3.3 初期检查：做试验前对样品相关项目的检查。

如初期检查发现有影响做试验的不良，则必须修复好不良后，才能做该试验。

3.4 后期检查：试验完了后,对样品相关项目的检查。

根据各试验的标准，如不符合要求，则该试验作不合格处理。

4、职责4.1 由品管部负责各种可靠性试验。

4.2由QE具体执行，根据新产品开发计划和量产生产计划及部品变更制订试验计划。

4.3 品管部从委托部门接收各种相关资料(机器、部品、规格等），确认各种相关资料齐全时才开始进行试验，并判定结果,对判定的结果负责任。

如相关资料不全时,有责任要求委托部门补全或拒绝做试验。

4.4 委托部门：技术部、工程部、采购部及其它要求品管部做试验的部门。

委托部门有责任分析改善试验中样品出现的问题。

4.5 生产部负责准备好完整的试产、部品变更机、量产机给品管部做试验。

5、工作程序5.1 QE从生产部领取做试验的机器，编制试验计划和进行试验。

5.2 试验不合格时，及时通知相关部门改善，如原因对策不明确时；5.2.1 新产品试产时不能量产。

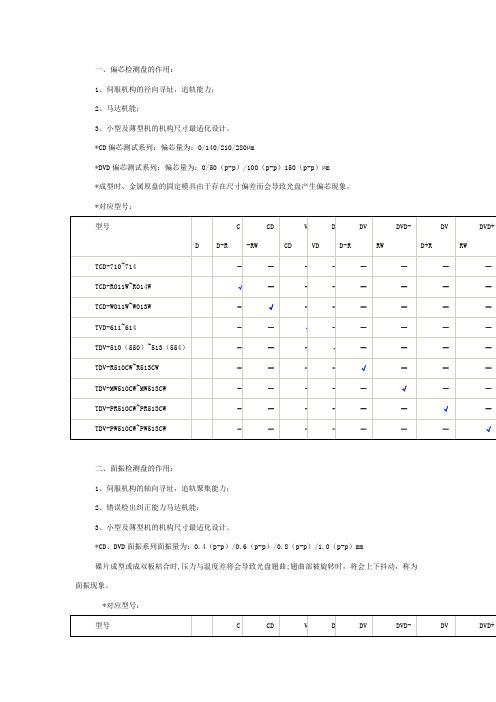

一、偏芯检测盘的作用：1、伺服机构的径向寻址，追轨能力；2、马达机能；3、小型及薄型机的机构尺寸最适化设计。

*CD偏芯测试系列：偏芯量为：0/140/210/280µm*DVD偏芯测试系列：偏芯量为：0/50（p-p）/100（p-p）150（p-p）µm*成型时、金属原盘的固定模具由于存在尺寸偏差而会导致光盘产生偏芯现象。

*对应型号：二、面振检测盘的作用：1、伺服机构的轴向寻址，追轨聚集能力；2、错误检出纠正能力马达机能；3、小型及薄型机的机构尺寸最适化设计。

*CD、DVD面振系列面振量为：0.4（p-p）/0.6（p-p）/0.8（p-p）/1.0（p-p）mm碟片成型或成双板粘合时,压力与温度差将会导致光盘翅曲;翅曲部被旋转时，将会上下抖动，称为面振现象。

*对应型号：DVD视盘机VCD视盘机序号项目性能要求1 视频特性复合视频特性1.0±0.2 1.0±0.2视频输出电平（V）行同步幅度0.3±0.05 0.3±0.052 水平清晰度（TV线）≥450≥2503 亮度幅频响应（MHz）≥5.5(-6dB) ≥3.5(-20dB)4 色度幅频响应（MHz）≥1.5(-6dB) f sc ±25f H (-6dB)5 亮度非线性失真≤5%≤5%5 亮度波形失真≤10%待定7 亮度信噪比≥56（不计权）PAL：≥50（不计权）8 色度信噪比（dB）AM:≥60 PM:≥50AM:≥45 PM:≥409 亮度与色度信号时延差（ns）≤100≤12010 微分增益DG（%）≤2待定11 微分相位DP（°）≤2≤1012 分量视频特性S端子信号幅度（mV）880±176C通道Y通道700±140色度色同步300±6013 S端子信号带宽（MHz）Y通道≥5.5(-6dB)C通道≥1.5(-6dB)14 S端子信号信噪比（dB）Y通道≥56（不计权）C通道≥5015 Y、U、V幅度（mV）Y通道700±140U通道700±140V通道700±14016 Y、U、V带宽（MHz）Y通道≥5.5(-6dB)U通道≥2(-6dB)V通道≥2(-6dB)17 Y、U、V信噪比（dB）Y通道≥56（不计权）U通道≥50V通道≥5018 R、G、B幅度（mV）R通道700±140G通道700±140B通道700±14019 R、G、B带宽（MHz）R通道≥5.5(-6dB)G通道≥5.5(-6dB)B通道≥5.5(-6dB)20 R、G、B信噪比（dB）R通道≥50G通道≥50B通道≥50音频特性21 音频输出电平（V） 2.0 +0.0/-1.0 2.0 +0.2/-1.022 音频幅度响应20Hz--20KHz±1dB 20Hz--20KHz±3dB23 音频信噪比（dB）≥90≥8024 音频失真加噪声（dB）≤-65(1KHz) ≤-60(1KHz)25 动态范围（dB）≥80(1KHz)≥70(1KHz)26 串音（基波）（dB）≥80≥7027 1KHz通道不平衡度（dB）≤1.5≤1.528 互调失真（dB）≤-50 ≤-5029 频率误差（dB）±0.02 ±0.0230 电平非线性（dB）±1(0dB---60dB) ±1(0dB---60dB)其它特性31 读取时间（s）≤5≤532 长读时间（s）≤10≤1033 最大功耗（W）由产品标准规定由产品标准规定。

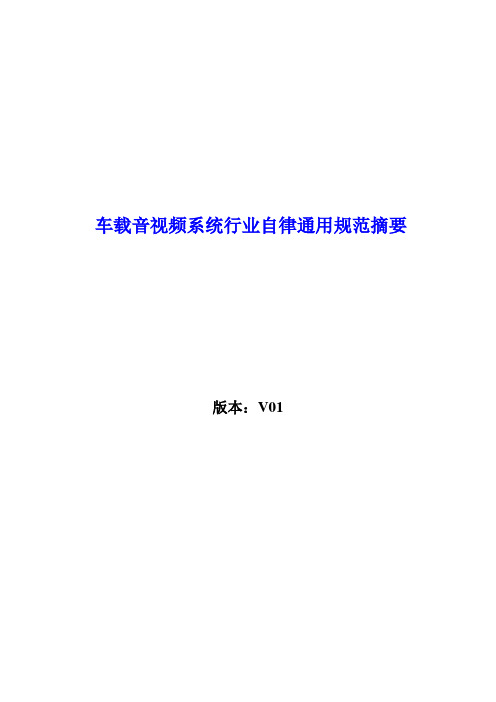

车载音视频系统行业自律通用规范摘要版本：V01前言本规范制订参考了《DVD视盘机行业自律通用规范》、SJ/T10730—1997《VCD视盘机通用规范》和GB/T 15860-1995《激光唱机通用技术条件》等标准。

本规范规定的AM/FM数字调谐器和音频功率放大器的性能测量方法，参考SJ/T 10448—93 《汽车收、放、扩音机测量方法》。

本规范规定的机载TFT液晶显示器性能测量方法，参考SJ/T 11348—2006《数字电视平板显示器测量方法》。

本规范规定的车载音视频系统环境适应性试验方法，参考SJ/T 10325—92《汽车收放机环境试验要求和试验方法》、QC/T 413—2002《汽车电气设备基本技术条件》。

本规范的视频性能要求与试验方法主要适用于我国的PAL制图像，也可供其它制式（NTSC等）图像参考采用。

本规范是在行业标准未颁布前的行业自律性通用规范，一旦政府主管部门正式颁布同类行业标准后，本规范就自动作废。

本规范由中国电子音响工业协会组织制定，由中国电子音响工业协会负责解释。

本规范由车载音视频系统自律通用规范工作小组起草。

1 范围本规范规定了车载音视频系统的要求、试验方法、检验规则、标志、包装、运输及贮存等的通用要求。

本规范适用于安装在各类汽车设计规定位置内的一体化型车载音视频系统，包括带或不带小尺寸（≤10.2英寸）机载TFT液晶显示器两种型式，是产品设计、生产定型质量检验的主要依据。

其它具有数字调谐AM/FM接收机、DVD视盘机、音频功率放大器、显示屏尺寸≤10.2英寸的机载TFT液晶显示器等的汽车电子产品，可参考采用。

2 规范性引用文件3 术语和定义3.1 车载音视频系统 car audio and video system安装在汽车设计规定位置内，包括AM/FM数字调谐接收、DVD/CD视盘播放、音频功率放大、移动电视接收和机载TFT液晶显示等全部或部分功能的一体化装置。

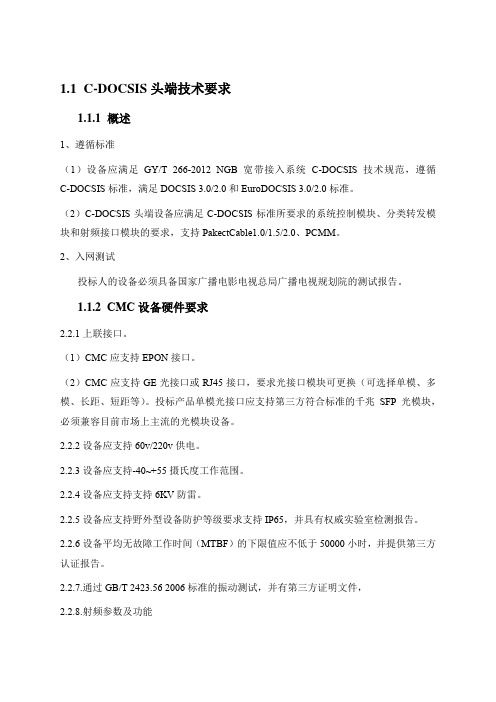

1.1 C-DOCSIS头端技术要求1.1.1 概述1、遵循标准（1）设备应满足GY/T 266-2012 NGB宽带接入系统C-DOCSIS技术规范，遵循C-DOCSIS标准，满足DOCSIS 3.0/2.0和EuroDOCSIS 3.0/2.0标准。

（2）C-DOCSIS头端设备应满足C-DOCSIS标准所要求的系统控制模块、分类转发模块和射频接口模块的要求，支持PakectCable1.0/1.5/2.0、PCMM。

2、入网测试投标人的设备必须具备国家广播电影电视总局广播电视规划院的测试报告。

1.1.2 CMC设备硬件要求2.2.1上联接口。

（1）CMC应支持EPON接口。

（2）CMC应支持GE光接口或RJ45接口，要求光接口模块可更换（可选择单模、多模、长距、短距等）。

投标产品单模光接口应支持第三方符合标准的千兆SFP光模块，必须兼容目前市场上主流的光模块设备。

2.2.2设备应支持60v/220v供电。

2.2.3设备应支持-40~+55摄氏度工作范围。

2.2.4设备应支持支持6KV防雷。

2.2.5设备应支持野外型设备防护等级要求支持IP65，并具有权威实验室检测报告。

2.2.6设备平均无故障工作时间（MTBF）的下限值应不低于50000小时，并提供第三方认证报告。

2.2.7.通过GB/T 2423.56 2006标准的振动测试，并有第三方证明文件，2.2.8.射频参数及功能（1）投标设备的上行带宽应支持：1.6MHz、3.2MHz、6.4MHz；（2）上行调制方式应支持：64QAM、16QAM、QPSK；（3）上行传输机制应支持S-CDMA、A-TDMA；（4）下行调制方式应支持：64QAM、256QAM；（5）投标设备应支持4路TV信号输入（6）投标设备应支持4路RF输出：4路RF输出时，同时开启16个下行频点，每路最大输出电平应可达到108dbuv。

2.2.9设备整机可承载CM数量不少于400个。

广州市阳通实业有限公司文件编号WI-PBB-019 页码第1页，共12页文件名称：DVD视盘机检验规范文件版本 A.0文件修订记录版本更改内容记录制定审核批准生效日期A.0 初版发行洪辉德2011/4/16 分发部门：■品质部■工程部■采购部■工厂■业务部广州市阳通实业有限公司文件编号WI-PBB-019 页码第2页，共12页文件名称：DVD视盘机检验规范文件版本 A.2 1.目的：本标准作为洋通实业品质部对各种DVD PLAYER成品检验依据.2.适用范围：本规范适用于洋通实业生产的DVD播放机类产品出货前的检验。

3．检查方法及标准：3-1．抽样：采用GB-2828-87一般检查水平Ⅱ级，正常检查一次抽样方案，允收质量水准（AQL）为：致命缺陷：0；重缺陷：1.5；轻缺陷：4.0；其中各缺陷等级具体定义如下：3-1-1．致命缺陷：英文缩写为“CR”，指对产品的使用及维护人员可能导致人身安全或财产危害的缺陷；3-1-2．重缺陷：英文缩写为“M A”，指将导致产品失效或严重降低产品的使用功能，以及外观严重损伤的缺陷；3-1-3．轻缺陷：英文缩写为“MI”，指产品在外观有所瑕疵，或功能上的小缺陷，但为普通用户所能接受的缺陷。

3-2．检验方法：3-2-1．目视：在正常白炽光线情况下，距离所检产品30cm，观测时间T<1２秒来检测整机外观；3-2-2．量测：指借用卡尺、胶片、塞规等量测工具来测量外观方面的缝隙、离壳、黑点、划伤等不良；3-2-3．聆听(气味)：正常听力，距离>20cm 的静听来检测整机的机械噪音，或摇机时判定机内有物；(气味)3-2-4．手感：通过按动面板上按键或旋钮，以及遥控上各功能按键，来感觉其力度弹性和舒适度；3-2-5．分析：指用专门的测试设备（音、视频分析仪）和碟片来分析检验DVD播放机的电气参数；3-2-6．碟检：指DVD通电后(按规定电压)，使用各种本机要求兼容的碟片进行检验判定DVD各方面性能的方法；3-2-7．试验：通过对DVD进行一些常规性的试验，如常温老化、跌落（附表1）、高低温试验、振动等，来判定DVD的稳定性能。

1.检验目的：确保本公司产品经检验合格方可交付销售，保证本公司产品满足用户需要。

2.检验依据：2.1本公司企业产品标准、内控标准及确认样品。

2.2《DVD视盘机行业自律通用规范》中有关要求。

2.3 GB8898-1997有关要求。

2.4 顾客的要求（合同、技术协议等）。

3.检验条件：3.1 环境温度：15～35℃；3.2 相对湿度：86～106kPa；3.4 电源电压：3.4.1功能检查时电源电压：内控标准中规定；3.4.2 性能检测时电源电压：额定电压±3%；3.5电源频率：50±1Hz；4.基本要求：4.1 包装、标志符合要求，外观无明显缺陷。

4.2 主观视听，功能操作无明显缺陷，性能指标符合产品设计要求。

4.3 附件齐全、无错漏。

4.4 安全性能符合产品设计要求及相关的安全标准要求。

4.5 电源适应性:对额定电源电压为交流220V的DVD视盘机,电源适应范围是交流110～242V。

对额定电源电压不是交流220V的，按内控标准中规定要求。

4.6 DVD视盘机应兼容CD、VCD和超级VCD（或再可兼容MP3、CD-R等由内控标准规定）。

5.成品检验一般步骤：5.1定型检验和周期试验委托国家授权的权威机构检验；5.2成品逐批交收检验由本公司品质部负责，包括开箱检查、常温主要性能测量和安全检查。

5.2.1开箱检查（用直观检查法）：包括包装质量、齐套性、外观质量和功能，见表1.5.2.1.1外观工艺：a)塑胶面壳、按键、旋钮、镜片、机脚贴金、底板、机盖、后板等喷漆面不应起泡、龟裂、脱落、不应有划痕、手印和花纹。

b)丝印字符正确、清晰、端正、牢固、不得模糊或缺划漏印。

c)整体外观应干净整洁、表面不应有凹痕、划伤、变形、毛刺、霉斑等缺陷，金属件按要求防护良好，不应有锈蚀及其他机械损伤，螺钉生锈，安装时打花，及不到位，松动等。

d)连线、内部元件不得外露可见，灌注油、胶等不得外溢。

e)零部件应紧固无松动，开关、装饰片、碟盘卡门、按钮、旋钮配合位置端正，不应有歪斜或缝隙过大，接缝间隙配合良好。
