钢便桥安装施工方案1. 引言钢便桥是一种用于临时或固定场地的桥梁结构，常见于施工现场、露天活动场地等。
本文档旨在提供钢便桥的安装施工方案，以确保施工过程安全高效完成。
2. 安装材料准备在开始安装施工前，需要准备以下材料：•钢便桥构件：主梁、桥面板、桥脚等；•施工设备：起重机、吊索、铁锤等；•安全设备：安全帽、手套、安全绳等；•施工用品：螺丝刀、扳手、量具等。
3. 安装前准备工作3.1 确定安装位置在进行安装前，需要确定钢便桥的安装位置。
根据实际需要，选择合适的位置，并确保周围没有障碍物影响安装。
3.2 清理施工现场清理施工现场是确保安装顺利进行的重要环节。
清理杂物，清除施工现场上的障碍物，确保施工现场整洁。
3.3 检查安装材料在安装开始前，对安装材料进行检查。
检查材料是否完好，是否有损坏或变形，确保安装材料质量符合要求。
4.1 搭建临时支架在安装钢便桥前，需要搭建临时支架以支撑钢便桥的结构。
根据实际情况，选择合适的临时支架形式，并确保支架的稳定性和安全性。
4.2 组装桥面板和主梁将桥面板和主梁按照设计要求进行组装。
使用螺丝刀、扳手等工具，将桥面板和主梁连接紧固，确保连接牢固可靠。
4.3 安装桥脚根据实际需要，选择合适的桥脚形式并进行安装。
使用起重机将桥脚搬运到位，确保桥脚与地面接触平稳牢固。
4.4 调整整体结构安装完成后，对钢便桥的整体结构进行调整。
使用铁锤、量具等工具，进行对齐、拉直等调整操作，确保桥面平整、稳固。
在调整完成后，进行固定安装。
使用螺丝刀、扳手等工具，将钢便桥的各个部分进行固定，确保安装牢固可靠。
5. 安全注意事项安全是施工过程中的首要考虑因素，以下是安全注意事项：•在安装过程中，必须佩戴安全帽、手套等个人防护装备；•严禁违反施工规范进行施工，如超载、过度挤压等；•在使用起重机等施工设备时，必须确保工人远离设备操作区域；•必须遵守有关机械操作和安全作业的规定，确保施工过程安全可靠。
钢便桥施工方案范文钢便桥是一种常见的临时性桥梁结构，主要用于短期道路施工、紧急桥梁恢复等场景。
下面将介绍一种常见的钢便桥施工方案。
一、施工准备工作1.确定施工场地：选择合适的建桥场地，通常选择在河流或其他水体旁边，以便于便桥的搭建和使用。
2.建立施工基地：搭建施工临时基地，包括办公区、材料堆放区、机械修理区等。
3.采购材料和设备：根据设计要求和工程规模，采购所需的钢梁、连接件等材料，同时准备必要的工具和机械设备。
二、便桥搭建过程1.地基处理：根据地质条件，对施工场地进行地基处理，以确保便桥的稳固性。
2.搭建临时桥墩：根据设计要求，在河床或陆地上安装临时桥墩，用于承载桥梁结构的重量。
3.安装主梁：将预先制造好的钢梁安装在桥墩上，使用起重机等设备将其定位并固定。
4.安装横梁和螺栓连接：根据设计要求，将水平方向的横梁安装在主梁上，并使用螺栓进行连接，以增强桥梁的整体稳定性。
5.安装桥面铺装：在桥梁的横梁上铺设桥面板，通常使用木板或钢板进行铺装，并进行必要的处理，如调整、固定等。
6.完成辅助设施：根据需要，安装桥护栏、栏杆、照明设备等辅助设施，以保证便桥的通行安全。
三、施工安全措施1.安全防护：在施工现场设置安全警示标志，保持施工现场的整洁和安全，确保工人的工作环境安全。
2.施工协调：统筹施工进度，确保各个工序的协调和顺利进行，提前制定施工计划和安全预警方案，及时处理施工中遇到的问题。
3.安全培训：对参与施工的工人进行必要的岗前培训，提高他们的安全意识和操作技能，确保他们能够正确使用工具和设备，遵守安全规定。
4.桥面安全：在桥面进行施工时，采取必要的防滑措施，确保施工人员和车辆的安全通行。
四、施工质量控制1.管理材料：严格控制采购材料的质量，对进场材料进行检验，确保符合设计要求和规范要求。
2.建桥质量检验：在主梁和横梁安装完成后，进行质量检查和验收，确保梁体的安装质量和连接牢固。
3.桥面铺装质量：对桥面板进行检查，确保安装平整、稳固，无明显缺陷。
钢便桥施工方案方法1下部施工1.1桩基础施工1.1.1钢管桩制作卷制钢管桩的钢板，必须符合设计及规范要求。
管节拼装定位应在专门台架上进行，管节对口应保持在同一轴线上进行。
管节管径差，椭圆度以及桩成品的外形尺寸必须满足规范要求。
钢管桩焊缝质量应符合要求。
根据陆上50t履带吊车的起重性能，桩按要求长度加工成型，运至现场沉桩。
1.1.2沉入钢管桩(1)打入钢管桩需结合桥梁的位置，对钢便桥钢管桩精确定位；利用悬臂导向架精确定位，确保定位的准确无误，避免由于水上施工对定位的影响，实现全天候施工。
钢管施工时采用全站仪定位，以保证钢管桩的施工精确度。
(2)履带吊运钢管桩就位，并吊起DZ90振动锤振动下沉。
打入钢管桩时，应严格控制桩身的垂直度，确保钢管桩合理承载，沉桩以标高控制。
沉桩偏差：桩位平面位置：±10cm；桩顶标高：±10cm；桩身垂直度：小于1%。
用水准仪测量控制钢管桩施打的高程。
(3)每排钢管桩下沉到位后，桩之间用[14槽钢进行连接，以增加桩的稳定性。
(4)施工电焊采用普通交流电焊机，该机效率高焊接质量好，焊缝变形小，可以全位置焊接，操作较方便，用人工手工（焊枪）焊接。
1.2下横梁安装及桩顶处理横梁型钢安装经测量放线后，直接嵌入钢管桩内，露出桩顶15cm左右，桩顶采用两组双拼28b槽钢冠材将两根桩柱连接成整体。
在架设横向两组双拼28b 槽钢时，应先将钢管桩顶纵向开口，开口的宽度为能将两组双拼28b槽钢槽钢纵向卡在钢管桩里，然后用辅板（1cm厚铁板）焊接与钢管桩连接，以确保稳定性。
2上部施工2.1主梁及分配梁安装贝雷架沿顺桥方向布置，采用2道单排单层贝雷架搭设。
首先，在后场将贝雷架拼装成单排单层贝雷桁架梁，并运至施工现场。
然后在主梁上放好贝雷桁架梁的位置线。
利用履带吊将贝雷桁架梁吊装就位，其偏差不大于5cm。
注意贝雷架桁梁的支撑点部位如未位于贝雷片的端部节点时，每片贝雷片都要用双[10的槽钢加强支点，以提高贝雷桁梁的的抗剪性能。

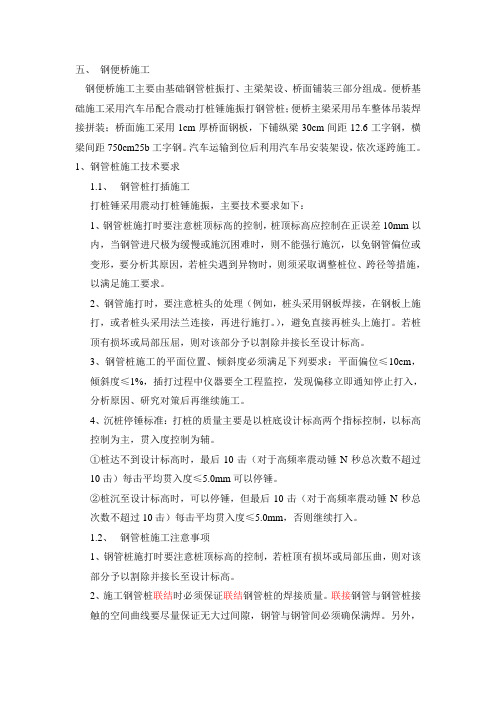

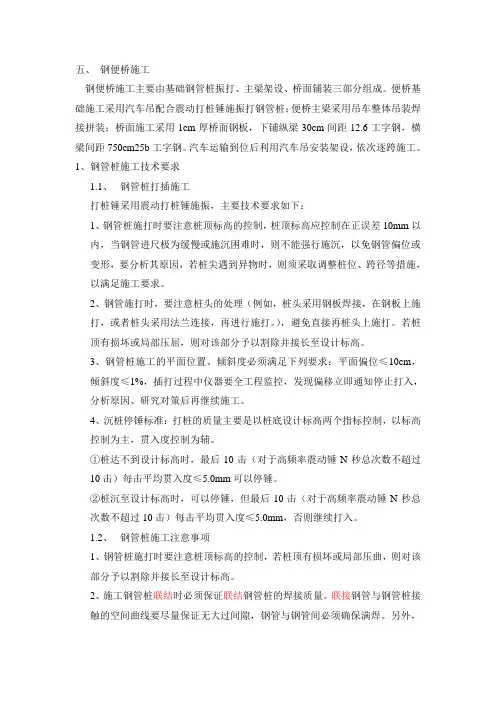

五、钢便桥施工钢便桥施工主要由基础钢管桩振打、主梁架设、桥面铺装三部分组成。
便桥基础施工采用汽车吊配合震动打桩锤施振打钢管桩；便桥主梁采用吊车整体吊装焊接拼装；桥面施工采用1cm厚桥面钢板，下铺纵梁30cm间距12.6工字钢，横梁间距750cm25b工字钢。
汽车运输到位后利用汽车吊安装架设，依次逐跨施工。
1、钢管桩施工技术要求1.1、钢管桩打插施工打桩锤采用震动打桩锤施振，主要技术要求如下：1、钢管桩施打时要注意桩顶标高的控制，桩顶标高应控制在正误差10mm以内，当钢管进尺极为缓慢或施沉困难时，则不能强行施沉，以免钢管偏位或变形，要分析其原因，若桩尖遇到异物时，则须采取调整桩位、跨径等措施，以满足施工要求。
2、钢管施打时，要注意桩头的处理（例如，桩头采用钢板焊接，在钢板上施打，或者桩头采用法兰连接，再进行施打。
），避免直接再桩头上施打。
若桩顶有损坏或局部压屈，则对该部分予以割除并接长至设计标高。
3、钢管桩施工的平面位置、倾斜度必须满足下列要求：平面偏位≤10cm，倾斜度≤1%，插打过程中仪器要全工程监控，发现偏移立即通知停止打入，分析原因、研究对策后再继续施工。
4、沉桩停锤标准：打桩的质量主要是以桩底设计标高两个指标控制，以标高控制为主，贯入度控制为辅。
①桩达不到设计标高时，最后10击（对于高频率震动锤N秒总次数不超过10击）每击平均贯入度≤5.0mm可以停锤。
②桩沉至设计标高时，可以停锤，但最后10击（对于高频率震动锤N秒总次数不超过10击）每击平均贯入度≤5.0mm，否则继续打入。
1.2、钢管桩施工注意事项1、钢管桩施打时要注意桩顶标高的控制，若桩顶有损坏或局部压曲，则对该部分予以割除并接长至设计标高。
2、施工钢管桩联结时必须保证联结钢管桩的焊接质量。
联接钢管与钢管桩接触的空间曲线要尽量保证无大过间隙，钢管与钢管间必须确保满焊。
另外，为了保证联接的牢固性，采取在联接钢管与钢管桩的联接四周架设节点钢板。
钢便桥专项施工方案一、工程概况钢便桥是一种常用的临时桥梁，用于解决水面通行问题或者在修建永久桥梁时起到临时过渡的作用。
本项目旨在地区的交通提供便利，解决交通问题，提高交通效率。
二、施工准备1.材料准备：钢板、钢管等材料根据设计要求准备充足。
2.人员准备：项目经理、现场监理、技术人员、施工人员等各类人员准备齐全，确保施工顺利进行。
3.设备准备：起重机械、机械挖掘、焊接机等设备准备充足，确保工程施工顺利进行。
三、施工步骤1.桥墩基础施工：（1）在桥梁两端各设置一座桥墩，根据设计要求，对桥墩进行布置和定位。
（2）在桥墩的位置上进行挖掘，挖出适合桥墩基础的土壤。
（3）根据设计要求，在挖掘口进行钢筋加工和预埋。
（4）进行混凝土浇筑，确保桥墩基础的牢固性和稳定性。
2.桥面板安装：（1）根据设计要求，制作好钢板梁，预留好螺栓孔等连接件。
（2）在桥墩上搭设起架，将预制好的钢板梁用起重机械进行吊装，并放到桥墩上。
（3）安装好钢板梁后，进行螺栓连接，并进行检查和加固，确保桥面板的稳固性。
3.桥面铺装：（1）根据设计要求，选用合适的材料，进行桥面铺装。
（2）将材料铺设在桥面板上，进行整平和压实，确保桥面的平整度和均匀性。
4.桥栏杆安装：（1）根据设计要求，制作好桥栏杆，包括铁管、铁丝网等。
（2）在桥面板两侧进行固定和焊接，确保桥栏杆的稳固性和安全性。
四、安全措施1.施工人员应严格遵守施工安全操作规程，佩戴必要的安全装备。
2.施工现场应设立警示标志，确保行人和车辆安全。
3.施工人员应定期进行安全培训，提高安全意识和技能水平。
4.设立消防器材和急救设备，应急情况下及时进行救援。
五、施工计划1.项目计划：根据工程量和施工进度，制定详细的施工计划，确保工程按时完成。
2.进度控制：根据施工计划，制定每日、每周的施工进度，及时调整施工进度，确保工程顺利进行。
3.质量控制：在施工过程中要加强质量检查，发现问题及时整改，确保施工质量。
钢便桥施工方案钢便桥施工方案一、施工前的准备工作1. 组织专业人员进行现场勘测，确定钢便桥的设计尺寸、承重能力等重要参数。
2. 调查周边地质情况，确保基础的稳定性。
3. 制定施工方案和施工组织设计，并提前编制施工图纸。
4. 采购钢材和相关施工材料。
二、施工工序及施工方法1. 地基处理根据地质勘测结果，如果地基稳定性不够，需要进行地基处理。
常见的方法包括加固地基、加设地基桩等。
2. 桥墩施工根据设计要求，进行桥墩的施工。
一般采用预制桥墩，通过混凝土浇注完成。
首先制作好桥墩的框架，然后进行混凝土浇注，待混凝土充分凝结后，进行养护。
3. 桥梁横梁制作与安装钢便桥的横梁大多采用钢结构制作。
首先根据设计要求制作好钢横梁的构件，然后进行拼装。
将钢横梁吊装到桥墩上，通过螺栓等方式固定。
4. 钢板铺设与焊接在钢横梁上铺设钢板，并通过焊接方式固定。
确保钢板之间、钢板与钢横梁之间的连接牢固可靠。
5. 扶手和栏杆安装钢便桥的扶手和栏杆一般采用钢管和钢板制作。
将扶手和栏杆安装在便桥的两侧，并通过螺栓等方式固定。
6. 涂装钢便桥采用表面防腐涂装，以增加钢结构的使用寿命。
根据要求进行除锈处理，然后进行底漆和面漆的涂装。
7. 系统调试与验收完成施工后，对钢便桥进行系统调试，确保各项功能正常。
然后进行交付验收，确保施工质量符合设计要求和相关规范。
三、施工安全措施1. 在施工现场设置明显的警示标志，确保施工区域的安全。
2. 严格执行各项施工操作规程，确保施工过程的安全。
3. 钢结构吊装过程中严格执行吊装计划，保证吊装的平稳安全。
4. 操作人员需佩戴安全防护用具。
5. 加强施工现场的管理，确保施工人员的安全。
以上是钢便桥的施工方案，通过合理的施工工序和施工方法，结合严格的安全措施，可确保钢便桥的施工质量和施工进度，同时保障施工人员的安全。
钢便桥施工方案（西经路口）一、编制依据及说明1、南坪中心交通枢纽工程3标段工程合同、招标文件、投标文件、设计图纸。
2、楼扶梯出入口施工专项方案3、管网保护专项方案4、贝雷钢桥相关设计规范及标准；5、我施工单位根据现场踏勘、测设的具体数据。
二、工程概况我施工单位承担建设南坪中心交通枢纽工程三标段，在楼扶梯出入口施工期间，需进行临时交通转换。
由于楼扶梯出入口基坑跨越西经路口。
为便于进城车辆的正常通行，需在西经路口处楼扶梯出入口基坑上方新修一座钢便桥，作为交通转换期间临时通道。
临时钢便桥采用321单车道标准钢桥，净宽5.4米，满足进城方向小车及公交车单车道通行的要求。
（见钢便桥平面位置图）三、施工方案1、现场测量根据现场测设，新修钢便桥长度15米，与F匝道成正交角度。
便桥位置：钢便桥横跨西经路口，南北道路桩号为为K1+444.011～K1+451.511。
（见钢便桥施工平面布置图）2、钢便桥简要设计说明（1）便桥和基坑走向为正交角度。
钢便桥横跨桩号范围（对应道路）为K1+444.011～K1+451.511（基础角点），各基础角点具体坐标见施工平面布置图。
（2）钢便桥长15米，采用贝雷梁搭建，限速20km/h，限载20t。
（3）钢便桥采用321三排单层加强型（TSR型）钢桥。
单车道标准桥，全配置，桥面净宽5.4米，贝雷梁桥各相关主要材料及配件以专业生产厂家标配为准。
该类标准桥可承受汽-20级荷载，可满足单车道小车及公交车通行的要求。
（4）钢便桥两端设钢筋砼基础桥台。
桥台基础断面为1000*1500，砼标号C30。
桥台基础嵌岩至少1米深，基础距基坑开挖边线2.2米。
基础两端采用钢板+ 工字钢作为支座支承。
钢板与砼支座之间一端为活动支座，一端为固定支座。
（5）钢便桥拼装完成后，需进行载荷试验，载荷车辆选用1辆载重量30t的汽车，载荷试验需经有符合资质要求的实验室鉴定并出具书面鉴定报告，合格后，钢便桥方可投入使用。

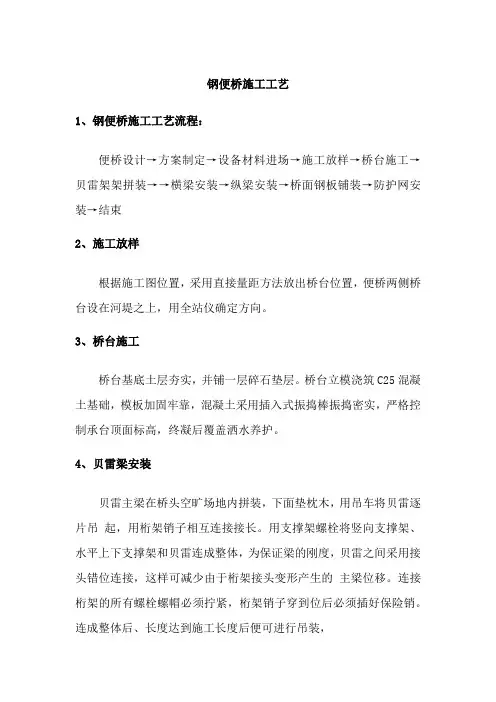

钢便桥施工工艺1、钢便桥施工工艺流程：便桥设计→方案制定→设备材料进场→施工放样→桥台施工→贝雷架架拼装→→横梁安装→纵梁安装→桥面钢板铺装→防护网安装→结束2、施工放样根据施工图位置，采用直接量距方法放出桥台位置，便桥两侧桥台设在河堤之上，用全站仪确定方向。
3、桥台施工桥台基底土层夯实，并铺一层碎石垫层。
桥台立模浇筑C25混凝土基础，模板加固牢靠，混凝土采用插入式振捣棒振捣密实，严格控制承台顶面标高，终凝后覆盖洒水养护。
4、贝雷梁安装贝雷主梁在桥头空旷场地内拼装，下面垫枕木，用吊车将贝雷逐片吊起，用桁架销子相互连接接长。
用支撑架螺栓将竖向支撑架、水平上下支撑架和贝雷连成整体，为保证梁的刚度，贝雷之间采用接头错位连接，这样可减少由于桁架接头变形产生的主梁位移。
连接桁架的所有螺栓螺帽必须拧紧，桁架销子穿到位后必须插好保险销。
连成整体后、长度达到施工长度后便可进行吊装，5、顶层分配梁及桥面施工贝雷梁上设置I25工字钢做横向分配梁，吊车吊装铺设，每隔0.9m布置一道，分配梁与贝雷梁之间采用夹具连接，横梁安装完毕后，进行纵梁的吊装铺设，纵梁和横梁之间采用电弧焊接。
安装过程中确保工字钢顶面平整；顶层分配梁上满铺10mm厚的防滑钢板。
6、钢便桥使用及维护、钢便桥的使用管理1、为保证便桥承载安全，便桥两头设置限载牌，限载 20t，限速 5km/h。
2、全桥需 24 小时专人看护，保证限载、限速的严格执行及桥身、关卡安全；每天有专人检查，检查桥面情况和结构情况。
3、阴雨天气做好防滑措施。
4、根据桥面情况和施工时车辆通过情况，制定相应的桥面维护。
七、质量保证措施按照创优目标的质量要求,针对本工程的重要性，将质量管理放在首位，确立三级检查制度,不经过验收的工序不能投入下道工序施工，对检查不合格的工序要采取有效措施整改；施工技术人员要认真熟悉施工图纸，正确贯彻按图纸施工的原则，同时必须组织各方会审图纸，并做好图纸会审记要，认真做好技术交底工作，主要技术问题应由项目总工程师及项目技术负责人组织交底，并有书面记录。
临时钢便桥施工方案临时钢便桥施工方案一、项目概述本项目是为了解决特定时期内交通流量增大、临时通行难的问题，采用临时钢便桥作为暂时性交通通行设施。
根据现场条件和技术要求，制定了以下施工方案。
二、施工过程1.施工前准备：（1）确定临时钢便桥的净高、净宽和长度；（2）选定适合的施工地点，并进行现场勘察，确定施工工艺；（3）制定施工计划和施工图纸；（4）准备所需的人员、机械和材料。
2.基础处理：（1）清理施工地点，将现场杂物、草坪等清理干净；（2）根据设计要求，针对现场地质条件采取相应的基础处理措施，如挖沟、填土、加固等。
3.桥底搭设：（1）根据搭设规格和设计要求，确定桥底的搭设方式，如采用撑杆、支架等；（2）搭建桥底结构，确保结构牢固、平整。
4.主梁安装：（1）根据设计要求，选用合适的起重机械进行主梁的运输和吊装；（2）根据现场条件和设计要求，确定主梁安装的方向和位置；（3）使用合适的起重机械进行主梁的安装，保证安装牢固。
5.便桥连接：（1）根据设计要求，选取合适的连接方式，如螺栓连接、焊接连接等；（2）根据连接方式进行连接工作，确保连接牢固、稳定。
6.验收和维护：（1）根据规范要求进行工程验收，确保施工质量符合要求；（2）做好临时钢便桥的日常维护工作，并定期检查，确保便桥的安全可靠。
三、施工安全1.严格遵守安全操作规程，保证施工人员的人身安全；2.合理安排施工工作，避免施工人员过度劳累导致事故发生；3.举行施工前的安全教育培训，增加施工人员的安全意识；4.定期检查施工机械设备的安全状况，确保使用安全可靠；5.施工现场进行临时封闭，设置安全警示标志，确保周边交通的安全。
四、环境保护1.施工过程中，注意对周边环境的保护，避免施工废弃物、尘土等对环境造成污染；2.积极采用环保材料，减少对环境的影响；3.合理安排施工时间，避免对周边居民的生活造成干扰。
五、总结本施工方案在保证安全、环保的前提下，通过合理的施工工艺和质量控制，能够顺利完成临时钢便桥的搭设任务，解决交通通行难的问题，对于保证交通畅通、提高行车安全性具有重要意义。

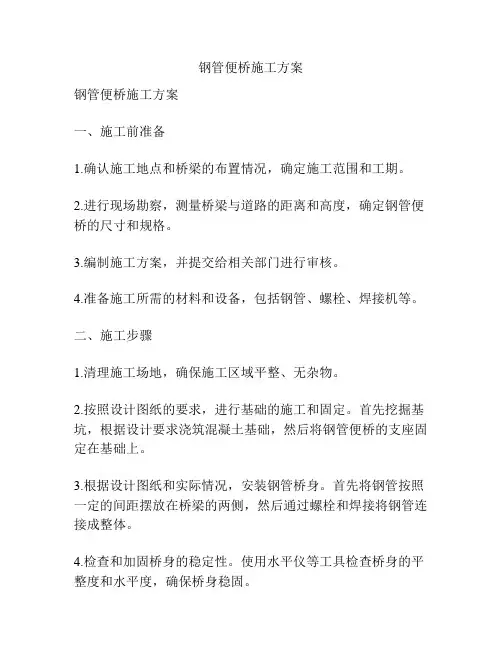

钢管便桥施工方案钢管便桥施工方案一、施工前准备1.确认施工地点和桥梁的布置情况，确定施工范围和工期。
2.进行现场勘察，测量桥梁与道路的距离和高度，确定钢管便桥的尺寸和规格。
3.编制施工方案，并提交给相关部门进行审核。
4.准备施工所需的材料和设备，包括钢管、螺栓、焊接机等。
二、施工步骤1.清理施工场地，确保施工区域平整、无杂物。
2.按照设计图纸的要求，进行基础的施工和固定。
首先挖掘基坑，根据设计要求浇筑混凝土基础，然后将钢管便桥的支座固定在基础上。
3.根据设计图纸和实际情况，安装钢管桥身。
首先将钢管按照一定的间距摆放在桥梁的两侧，然后通过螺栓和焊接将钢管连接成整体。
4.检查和加固桥身的稳定性。
使用水平仪等工具检查桥身的平整度和水平度，确保桥身稳固。
5.进行桥面的铺设。
根据设计要求，选择适当的材料进行桥面的铺设，可选用木板、钢板等。
6.进行桥面的防滑处理。
使用防滑涂料或其他防滑材料进行处理，提高桥面的安全性。
7.进行桥梁的收尾工作。
包括对便桥进行清洁、喷涂防腐漆等。
三、安全措施1.在施工现场设置明显的施工标志和警示牌，提醒行人和车辆注意安全。
2.施工人员必须佩戴安全帽、安全鞋等个人防护装备。
3.施工现场必须设置专人进行监护和指挥，确保施工过程中的安全。
4.施工过程中严禁跳跃、奔跑等行为，防止发生意外伤害。
5.施工过程中必须严格按照施工方案进行操作，不得擅自修改和调整。
以上是钢管便桥施工的基本方案，具体的施工步骤和安全措施需要根据具体情况进行调整。
在施工过程中，要保证施工质量和安全，确保施工的顺利进行。
同时，要注重与相关部门和业主的沟通，及时解决施工中的问题和难题，确保项目的顺利完成。
钢便桥施工方案1.工程概况大桥横跨RioGrandeRiver，河床标高-4.1m，河内正常枯水位为0.8m，洪水位为4.0m，河流最深睡神枯水位时为5m，洪水位时为8.1m，大桥东西桥台及1#桥墩位于河岸上，其中西桥台及1#桥墩地面标高1.1m，东桥台地面标高约4.2m，原地面标高在正常水位时位于水面线以上，2#及3#桥墩位于河槽内，地面标高约-4.1m。
为了解决2#、3#桥墩桩基承台及下部结构施工的需要，同时解决机械设备及材料的在桥梁两侧施工区域的调配问题，拟在拟建桥梁下游修建临时钢便桥一座，便桥西起1#桥墩，横跨RioGrandeRiver，东至东桥台，在2#及3#桥墩位置便桥位置设置施工平台，施工平台与便桥连接成为一体，便桥及平台均采用上承式钢结构形式，上部结构主要采用装配式钢贝雷梁，下部结构为单排双柱式钢管桩作桥墩，桥墩间设置横向连接,桩顶布置工字钢横梁,桥面采用工字钢作为横向分配梁，花纹钢板作为桥面板,桥面两侧设置防护栏杆。
2．栈桥设计2.1栈桥使用要求:2.1.1栈桥承载力：1）满足50t履带吊在桥面行走及起吊等工作要求，履带吊实际工作时最大起吊荷载为振动锤+夹具+钢管桩。
2）满足挖掘机、装载机、自卸汽车满载、平板拖车、砼罐车满载时的通行需要。
3）栈桥的平面位置不得妨碍灌注桩施工、钢套箱及承台施工。
4）栈桥高程应满足施工要求，在正常水位下栈桥底部有不小于1.5m的净空，以满足小型竹筏、漂流筏的通行要求。
2.2栈桥布置形式栈桥西起1#桥墩，东至东桥台，全长约150m，栈桥位于主桥下游，中心线与桥梁中心线相互平行，栈桥端部设置斜坡道与施工便道连接，栈桥在2#、3#桥墩位置向外突出形成平台，以满足桥台施工的需要。
2.2.2栈桥断面布置栈桥宽度6.0m，平台宽度10.0m，灌注桩平台9.0m。
1）基础：采用单排双柱式钢管桩基础，钢管桩直径480mm，壁厚10mm，单排两根桩间距5.0m，排距6.0m，钢管桩间设置横向连接，横向连接采用22槽钢制作，顶部铺设2cm厚钢板，钢板与钢管桩顶电焊连接，且在钢板与钢管桩间设置加强肋，以使钢管桩受力更加均匀，避免产生局部变形。
2）主横梁：两根40C工字钢并排布置作为主横梁，工字钢长度6.5m，两端比钢管桩宽出0.45m，两工字钢间点焊连接，工字钢腹板垂直布置，两侧与桩顶钢板满焊固定。
3）主纵梁：采用“321”贝雷架作为纵向主梁，单片贝雷架高度1.5m，长度3.0m，宽度0.176m，横向设置6片，两片作为一组，每组的两片贝雷架间用花架进行横向连接，连接后每组宽度0.9m，3组等间距布置于下横梁上，组与组中心间距2.35m，贝雷架与下横梁间通过定位块固定牢固。
4）桥面：横向布置30C工字钢作为横向分配梁，分配梁间距35cm，长度6.0m，腹板垂直布置，直接铺设于贝雷架上，分配梁上方满铺厚度6mm花纹钢板作为桥面板，面板与横向分配梁间点焊连接，相邻面板同样采用点焊连接。
5）栏杆：栏杆采用直径48mm钢管制作，栏杆高度1.2m，立杆间距按2.0m布置，顺桥向在栏杆顶部通常布置一根横杆，横杆与立杆顶点焊连接，立杆与桥面板间用满焊连接，栏杆施工完成后用红白油漆进行涂刷。
便桥不仅影响到水中桥墩桩基及下步结构的施工，而且还担负着整个项目机械设备的调配、材料的运输，是整个项目交通运输的大动脉，便桥的施工直接影响到整个工程的施工，进场后立即展开钢便桥的施工，本工程拟自1#墩开始逐跨进行施工，便桥施工完成后开始钢管桩桩位控制是整个栈桥测量控制的关键，钢管桩桩位坐标由便桥与主桥的相对位置，通过在CAD点出获得，用全站仪进行放样及标高测量，陆上钢管桩可直接在地面上放出并做好标识，水中钢管桩桩位及垂直度主要通过导向架进行控制，测量进行校核，平面位置校核采用无棱镜极坐标法进行，在陆上控制点架好仪器后，输入桩位坐标，通过仪器放样模式的调整，调整为极坐标放样，即显示为偏角及距离，指挥钢管桩位置与棱镜十字丝中心线对齐后，用无棱镜测量距离，根据测得数据指挥钢管桩沿直线前后移动，直至位置准确，钢管桩垂直度校核可直接用棱镜十字丝看出。
5.3桩基础施工栈桥桩基础采用直径480mm螺旋钢管，钢管桩壁厚10mm，单根长度8.0m，钢管桩振动下沉前不进行接长，考虑到振动下沉过程中，钢管桩在夹具夹紧一端要承受较大的局部应力，容易产生变形而影响钢管桩的正常下沉，因此需要对桩头进行局部加强处理，加强材料采用直径480mm的螺旋钢管，加固时先截取30cm长螺旋管，将螺旋管从中间剖开，用卷板机将剖切后螺旋管内径调整为480mm，最后将调钢管桩顶部加强示意图：首先根据放样位置对场地进行整平，整平完成后恢复桩位，平板运输车将桩运至履带吊工作半径范围内，吊机吊振动锤及夹具夹紧起吊钢管桩，然后人工拖拽晃绳进行配合就位，钢管桩平面位置及垂直度调整完成后，开始压锤，依靠钢管桩及打桩锤的重量将其压入土层，测量复测桩位和倾斜度，偏差满足要求后，开始振动下沉。
1）导向架制作水中钢管桩施工定位需要依靠导向架进行，因此在施工水中钢管桩前，先制作导向架，导向架采用贝雷架制作，导向架长度7.5m，纵向2.5片，横向两片拼为一组，横向采用花架连接，限位装置采用22#槽钢制作，竖向分别在贝雷架顶布置两层，上层布置于贝雷架上层桁杆顶面，下层布置于贝雷架下层桁杆顶面，槽钢槽口朝下与贝雷架焊接连接，焊接完成后的槽钢内侧为一正方形，正方形内切圆半径0.25m，钢管桩打设前先将导向架与已施工完部分钢栈桥贝雷架进行连接，导向架连接后为一悬臂梁。
导向架制作图如下22#槽钢导向架侧视图导向架俯视图2）水中钢管桩打设时，以已经施工完成的钢便桥作为施工平台，履带吊就位后，先将钢管桩对接焊接接长，对接后长度为16m，用平板运输车运输钢管桩至履带吊工作半径范围内，履带吊吊起管桩并垂直放于导向架内，放置完成后钢管桩顶面高出水面约11.0m，吊机起吊振动锤及夹具，夹桩后开始压锤，依靠钢管桩及打桩锤的重量将其压入土层，经复测桩位和倾斜度偏差满足要求后，开始振动下沉。
3）每排钢管桩打设完成后，拆除导向架，待进行下一排钢管桩施工时在进行拼接。
实际施工过程由于各个支墩地质情况复杂，钢管桩入土（进入土层）深度满足以下要求：首先必须大于3m，其次还要满足DZJ90桩锤激振５分钟仍无进尺的要求。
当钢管桩打设至桩顶标高与贝雷架顶基本齐平时进行接桩，用于接长的钢管桩长度4.0m，吊机起吊接长钢管桩人工配合将钢管桩接头轴线对其，点焊固定牢固后进行满焊。
钢管桩接长必须满足以下技术要求接口清理：钢管桩对接前接口两侧30mm内的铁锈、氧化铁皮、油污、水分清除干净，并显露出钢材的金属光泽。
焊接：焊接为手工焊，按焊接工艺要求，焊接应控制走向顺序、焊接电流、焊缝尺寸。
接头处加劲板必须保证焊缝密贴；每一焊道熔敷金属的深度或熔敷的最大宽度不应超过焊道表面的宽度,同一焊缝应连续施焊，一次完成。
焊缝清理及处理：焊缝焊接完成后，清理焊缝表面的熔碴和金属飞溅物，焊工自行检查焊缝的外观质量；如不符合要求，应补焊或打磨，修补后的焊缝应光滑圆顺，不影响原焊缝的外观质量要求。
焊接环境：湿度不宜高于80%；温度不得低于0℃。
5.3.5钢管桩施工技术要求（1）每根钢管桩一定要做到连续性，不可中途间歇时间过长，以免桩周的土恢复，继续下沉困难。
每次振动持续时间过短，则土的结构未被破坏，过长则振桩锤部件易遭破坏。
振动的持续时间长短应根据不同机械和不同土质通过试验决定，一般不宜超过10min～15min。
（2）振桩锤与桩头必须牢牢固定，无间隙或松动，否则振动力不能充分向下传递，影响钢管桩下沉，也易振坏，在振桩锤振动过程中，如发现桩顶有局部变形或损坏，要及时恢复并加劲补强后方可继续振设。
（3）悬臂导向支架应固定，以便振桩时稳定桩身；但桩在导向支架上不应钳制过死，更不允许施打时，导向支架发生位移或转动，使桩身产生偏位、倾斜或超过许可的拉力或扭矩。
（4）测量人员在钢管桩振沉过程中要不断地检测桩位、垂直度，并控制好桩顶标高。
下沉时如钢管桩倾斜，及时牵引校正，每振1～2min要暂停一下，并校正钢管桩一次。
（5）钢管桩之间的连接必需满焊，焊缝厚度不得小于12mm，并在钢管接头处采用6块δ12mm加劲板加强，加劲板满焊并符合设计的焊缝厚度要求。
经现场质检员检查钢管桩连接焊缝质量合格后方可打设钢管桩。
（6）在桩基施工过程中如果遇到地质与详勘报告差异太大，地层较软，钢管桩入土深度达设计要求时而承载力不足，可适当加深桩入土深度。
（7）钢桩振沉完毕后，注意准确测量出桩顶标高与设计值一致（如桩顶下横梁材料改变，注意根据实际材料情况调整钢管桩顶标高）。
（8）钢管桩平面位置偏差控制在5cm以内，垂直度控制在1%L 以内。
相邻管节对接允许偏差应符合下表规定：焊缝外观允许偏差应符合下表规定：5.4基础横向连接的施工：每排钢管桩下沉到位后，立刻进行桩之间的横向连接，增加桩的稳定性，连接材料采用22a槽钢，槽钢尺寸需根据现场尺寸进行下料调整，高程位置根据施工时实际水位情况确定。
焊缝质量必须满足规范要求。
5.5钢管桩桩头抄平钢管桩打设好后，对钢管桩顶进行标高测量并做好标记，根据标记位置对桩头进行抄平处理。
抄平完成后在桩顶焊接20mm封头钢板，封头钢板平面尺寸为60*90cm，封头板顶面必须水平，且封头板轴线与便桥轴线平行，封头板与钢管桩顶焊接完毕后，沿横向轴线位置焊接加强板，加强板厚度为2cm。
桩顶抄平及封头示意图5.6主横梁施工主横梁是由双拼40C工字钢组成，在后场加工、现场焊接安装，加工时将两根工字钢切成单根长度6.5m，腹板平行放置，顶板及底板紧靠并用点焊进行连接。
焊接满足规范要求。
施工方法如下：首先在封头板上放出横梁轴线及下边线位置，使横梁轴线和钢管桩排架轴线重合，以保证钢管桩轴心受压；然后起吊安装横梁，位置安放准确后先进行点焊固定；最后将横梁两侧与封头钢板间满焊连接。
横梁在后场加工、现场焊接安装，加工时将两根工字钢切成单根长度6.5m，腹板平行放置，顶板及底板紧靠并用点焊进行连接。
5.7贝雷梁及横、纵向分配梁拼装贝雷架及纵向分配梁安装步骤如下：在横梁上标出贝雷架轴线及边线位置。
在陆上或已搭设好的栈桥上将贝雷架拼装成组，每组四片贝雷架，拼装为长度6.0m、高度1.5m、宽度0.9m，横向用花架进行连接。
最后人工配合履带吊进行安装就位。
贝雷梁安装到位后，横向、竖向均焊定位挡块及压板，将其固定在主横梁上，定位块用30c槽钢制作，贝雷架固定情况如下：5）贝雷梁固定完毕，其上铺设30c【作为横向分配梁，分配梁单根长度为6.0m，铺设时槽口朝下，净间距50mm，横向分配梁与贝雷架间用U型卡进行固定，固定时用φ12圆钢弯成U形，兜住贝雷架上弦杆，上端与30a槽钢侧肢焊接。
