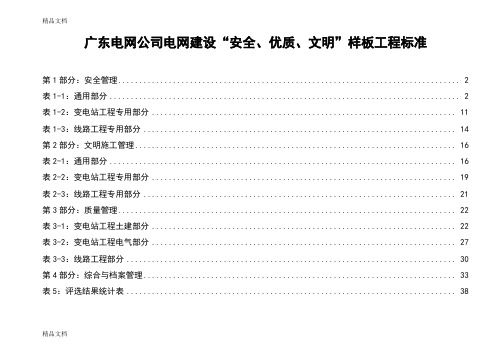

广东电网公司电网建设“安全、优质、文明”样板工程标准
第1部分：安全管理 (2)
表1-1：通用部分 (2)
表1-2：变电站工程专用部分 (11)
表1-3：线路工程专用部分 (14)
第2部分：文明施工管理 (16)
表2-1：通用部分 (16)
表2-2：变电站工程专用部分 (19)
表2-3：线路工程专用部分 (21)
第3部分：质量管理 (22)
表3-1：变电站工程土建部分 (22)
表3-2：变电站工程电气部分 (27)
表3-3：线路工程部分 (30)
第4部分：综合与档案管理 (33)
表5：评选结果统计表 (38)
第1部分：安全管理表1-1：通用部分
表1-2：变电站工程专用部分
表1-3：线路工程专用部分
第2部分：文明施工管理表2-1：通用部分
表2-2：变电站工程专用部分
表2-3：线路工程专用部分
第3部分：质量管理
表3-1：变电站工程土建部分
表3-2：变电站工程电气部分
表3-3：线路工程部分
第4部分：综合与档案管理
表5：评选结果统计表
填写人：审核人：
年月日
（盖章）。
目次1 适用范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 验收组织管理 (3)4.1 验收的阶段 (3)4.2 验收职责 (3)4.3 验收职责分工表 (5)4.4 验收组织 (7)5 验收原则及依据 (7)5.1 验收原则 (7)5.2 验收依据 (7)6 验收后续工作 (8)7 工厂验收 (8)7.1 工厂验收应具备的条件 (8)7.2 工厂验收大纲 (8)7.3 工厂验收流程 (9)7.4 工厂验收报告 (9)7.5 工厂验收标准 (9)7.6 验收说明 (10)8 现场验收 (10)8.1 现场验收应具备的条件 (10)8.2 现场验收大纲 (10)8.3 现场验收流程 (11)8.4 现场验收报告 (11)8.5 现场验收标准 (12)8.6 验收说明 (12)9 整体考核验收 (12)9.1 整体考核验收应具备的条件 (12)9.2 整体考核验收大纲 (12)9.3 整体考核验收流程 (12)9.4 整体考核验收报告 (13)9.5 整体考核验收标准 (13)10 验收内容及要求 (13)10.1 硬件检查 (13)10.2 系统功能验收 (14)10.3 系统性能测试 (17)10.4 系统稳定性测试 (20)附录A（规范性附录）验收流程图 (21)附录B（规范性附录）偏差、缺陷索引表及偏差、缺陷记录报告 (24)前言变电站自动化系统是电网自动化系统的重要组成部分，是将变电站的二次设备应用自动控制技术、微机及网络通信技术，经过功能的重新组合和优化设计，组成计算机的软硬件设备对变电站执行控制、保护、测量、运行操作管理、信息远传及协调的自动化系统。
变电站自动化系统只有经过认真、严格、规范的标准化验收，才能保证投运后系统稳定、安全可靠的运行。
为使广东电网公司变电站自动化系统的验收工作更具专业性、规范性和可操作性，特制定《广东电网公司变电站自动化系统验收规范》（以下简称“本规范”）。
.三、施工方案3.1编制依据根据广东电网公司配电施工要求中对工程项目管理的相关要求，及施工设计图纸、本工程的审图意见等的相关要求，为保证工期、确保该工程能有序开展，保质、保安全完成本项目，我公司特拟定本施工方案，整个施工过程将严格按本施工方案进行，对施工中需要及时调整的施工内容，及时反应，适时机动调整方案，保证进度及质量要求。
施工执行标准主要规范及标准:《广东电网公司验收规范》 Q/GD001 1122.5--2015《电气装置安装工程电气设备交接试验标准》 GB50150-2014《广东电网公司电网工程施工作业指导书》一次设备安装工程 BDDQ—01；二次设备调试工程 BDECSY—01交接试验 BDYCSY—01;土建工程 BDTJ--01《广东电网变电站精细化设计施工工艺标准》《电网建设安全质量通病及违反“强条”行为防治规定》依据北方工程设计研究院有限公司设计的百富新现代物流园电气施工图《DS-01、DS-03、DS-04、DS-05、 DS-06、DS-07（G）、DS-08（G）、电改2016-03~05、电改2016-07 》盐田供电局的审图意见书。
施工中严格执行上述规程、制度及文件图纸等相关要求确保施工质量安全。
3.2工程概况本项目新建三栋仓储库，地上五层，地下一层，总建面积165532.6㎡，电气部分包括1) 10/0.4KV 变配电系统；2) 动力配电系统；3) 照明配电系统；4) 防雷及接地系统等，工程内容包括：（具体内容见工程量清单及图纸设计内容）承包方承担以上设备的安装工作，负责电力部门范围的施工工程[电力部门的公共变配电站（或公共线路）至用地红线内公用高压房之间的高压配电、公用高压房内公用高压环网柜安装]按合同约定的通电时间之前完成施工并送电；乙方负责用地红线内各变配电房之间的高压配电，高低压柜、变压器、联络母线及电力监控系统制安及调试，获得类别名称 数量 备注 高压柜进线柜1台 KYN28 PT 柜 1台 KYN28 计量柜 1台 KYN28 馈线柜 5台 KYN28 低压柜进线计量柜 4台 GCK 电容补偿柜8台 GCK 有源滤波器柜4台 GCK 联络柜 2台 GCK 馈线柜 20台 GCK 发电机联络柜1台 GCK 变压器 1600kVA 4台 母线槽 4000A 直流屏 110V,20AH1台 电力监控系统1套电力部门的电力工程验收合格等证明文件、同意送电许可等审批文件（注：如无需电力部门参与验收的分项内容，则为甲方、监理等相关单位参加的工程质量竣工验收证明文件），确保已可正常送电及正常用电，所有完成的工程必须通过甲方、设计、监理、施工、物业等相关单位参加的工程质量竣工验收，所包括的内容如下：（1）用地红线内各变配电房的高压配电设施之间的建设：包括专用高压柜、变压器、低压柜制安，公用高压柜与专用高压柜间、专用高压柜与变压器间高压电缆及控制线的敷设（即公用高压房出线至低压柜间的所有内容）；各变配电房内的接地系统施工（含地面暗敷设接地扁钢）及三防（如防鼠）等设施；变配电房门锁制安（如电力部门需要）及变配电房内设施（如电力模拟运行图板、防护栏、标识牌、绝缘工具、绝缘胶垫、工具箱、手持式灭火器等）需满足电力部门验收要求。
广东电网公司10kV配网工程标准设计(电缆线路部份)佛山选型标准1 电缆应用范围1）技术上难以解决的严重腐蚀地段；2）易受热带风暴袭击的沿海地区主要城市的重要供电区；3）大城市中心区、高层建筑密集地区、重要的商业繁华路段；4）新建住宅小区、公寓、办公楼、商业楼、厂房等建筑；5）对供电可靠性有特殊要求，需使用电缆线路供电的重要用户；6）电网结构调整需要或运行安全的原因；7）城市规划和市容环境不能通过架空线，又具备电缆敷设条件的地区；8）重点风景旅游区；9）污秽严重地区。
2 电缆型式与截面选择1）最大工作电流作用下的缆芯温度，不得超过电缆使用寿命确定的允许值。
2）最大短路电流在其短路时间内产生的热效应，应满足电缆热稳定要求。
3）回路最大工作电流作用下的电压降，不得超过该回路压降允许值。
4）10kV电缆应选用阻燃铜芯交联聚乙烯绝缘聚乙烯护套电力电缆，型号为ZRYJV-8.7/15kV。
5）电缆标称截面大于400 mm²的回路或电缆敷设于水下时，宜选取用单芯电缆，金属铠装选用不锈钢带材料，金属屏蔽应采用铜丝屏蔽构成。
6）电缆标称截面小于或等于400mm²应选取用三芯电缆；金属铠装选用钢带铠装，金属屏蔽应采用铜带屏蔽构成。
7）电缆须采取防蚁措施，电缆的防蚁性能应满足GB1951.38根据实验群体法达到1级蛀蚀等级。
8 ）电力电缆金属层必须直接接地。
交流系统中三芯电缆的金属层，应在电缆线路两端和中间接头等部位实施接地。
3 电缆附件的选择与配置电缆附件分为终端和接头两种类型，均采用全冷缩电缆附件。
1）终端（包括户内户外两种）a) 终端的出线杆与电缆铜导体之间应采用压接方法连接，终端各部分的机械强度应能耐受因电缆的负荷变化而产生的末端推力而不致损坏。
b) 户外终端应采用防水型。
c) 终端内的绝缘填充剂及密封剂，应与电缆及终端内的其它绝缘材料相容。
2）接头a) 接头中的导体应连接良好，满足正常运行及短路运行要求。
2020 新版总结目录第一部分变配电土建部分 (1)第一章室内配电站（开关站）施工工艺要求 (2)1 站区性建筑施工工艺技术要求 (2)2 建筑物施工工艺技术要求 (7)3 给排水工程施工、安装工艺技术要求 (34)4 通风工程施工、安装工艺技术要求 (36)5 设备基础施工工艺技术要求 (38)6 其他技术要求 (41)第二章台架变工作平台施工工艺技术要求 (44)1工作平台 (44)第三章箱变、电缆分接箱基础及防撞栏施工工艺技术要求 (46)1箱变基础 (46)2 防撞栏 (48)第二部分变配电电气部分 (51)第一章室内配电站（开关站）工程 (52)1 变压器 (52)2 高压柜 (60)3 低压柜、二次设备柜 (67)4 照明及布线 (73)5 二次接线及设备 (76)6 接地及防雷 (84)第二章台架变工程 (89)1 适用范围 (89)2 引用标准 (89)3 设计要求 (89)4 施工工艺要求 (90)5 样板图片 (91)第三章箱式变、电缆分接箱工程 (93)1 适应范围 (93)2 引用标准 (93)3 设计要求 (93)4 施工工艺要求 (94)5 样板图片 (95)第三部分电缆线路部分 (97)第一章电缆构筑物工程 (98)1 电缆直埋 (98)2 电缆管道 (101)3 电缆沟、工作井 (107)4 电缆桥架 (114)第二章电缆的敷设 (119)1 电缆直埋敷设 (119)2电缆排管敷设 (124)3电缆沟敷设 (126)4电缆桥架敷设 (129)第三章电缆附件设计施工工艺 (132)1电缆终端 (132)2电缆中间接头 (137)第四章电缆阻火分隔 (144)1电缆孔洞防火封堵 (144)2电缆沟阻火墙 (148)第四部分架空线路部分 (153)第一章杆塔基础工程 (154)1 水泥杆基础 (154)2现浇基础 (156)第二章杆塔组立工程 (164)1 钢管杆、铁塔组立 (164)2混凝土杆组立 (168)3拉线制作与安装 (172)第三章架线工程 (177)1横担、金具及绝缘子安装 (177)1.5 样板图片 (178)2 跨越设施搭设 (180)3放线 (184)3.5 样板图片 (186)4 导线连接 (187)5紧线及附件连接 (191)第四章接地工程 (197)1 适用范围 (197)2 引用标准 (197)3 设计要求 (197)4施工工艺要点 (198)5 样板图片 (199)第五章架空线路上的电气设备 (202)1隔离开关 (202)2 负荷开关和断路器 (204)3 避雷器 (207)4 线路故障指示器 (209)第一部分变配电土建部分变配电土建部分针对10kV配网变配电新建工程中的室内配电站工程、开关站工程、台架变工程、箱式变以及电缆分支箱工程,提出了土建施工技术要求及措施,具体包括：（1）站区性建筑施工工艺技术要求,包括：护坡和挡土墙等；（2）建筑物施工工艺技术要求,包括：墙体、抹灰、门窗、内装修、外装修、屋面、楼梯及栏杆、电缆沟等；（3）排水工程施工、安装工艺技术要求,包括：建筑雨水立管和室外排水明沟等；（4）通风工程施工、安装工艺技术要求,包括：通风机和风口等；（5）设备基础施工工艺技术要求；（6）台架变工作平台施工工艺技术要求；（7）箱变基础及防撞栏施工工艺技术要求；（8）其他要求,如灭火装置、防虫网和防鼠板等。
变电站智能巡视系统工程 施工技术规范第 1 页 共 35 页巡视系统施工规范目录第一章 施工准备.............................................................................................................................11.1安全教育、安全技术措施编制及安全技术交底 ...................................................11.2组织施工力量 ........................................................................................................... 21.3施工文件准备 ........................................................................................................... 21.4准备工具仪表 ........................................................................................................... 21.5施工条件及环境检查 ............................................................................................... 31.6地线条件检查 ........................................................................................................... 3第二章 开箱验货.............................................................................................................................32.1. 清点货物...................................................................................................................32.2. 开箱验货...................................................................................................................3第三章 施工流程.............................................................................................................................43.1. 现场工作安排...........................................................................................................43.2. 施工总体安排...........................................................................................................4第四章 设备安装.............................................................................................................................64.1. 摄像机安装支架图...................................................................................................64.2. 摄像机安装大样图...................................................................................................94.3. 摄像机箱终端盒.....................................................................................................154.4. 摄像机弱电箱安装效果.........................................................................................154.5. 设备接地.................................................................................................................16第五章 综合布线要求及工艺规范...............................................................................................165.1. 综合布线的一般要求.............................................................................................165.1.1 前端终端箱部分.............................................................................................165.1.2 前端设备弱电箱部分.....................................................................................175.1.3 室外部分.........................................................................................................175.2. 线缆标识要求.........................................................................................................175.3. 设备的固定要求.....................................................................................................175.4. 设备安装一般要求.................................................................................................175.5. 前端摄像机安装环境要求.....................................................................................185.6. 设备安装后视觉效果图：.....................................................................................185.7. 注意事项.................................................................................................................195.8. 现场布线工艺规范.................................................................................................195.8.1 布线原则.........................................................................................................195.8.2 布线方法.........................................................................................................205.8.3 线缆布放.........................................................................................................215.8.3.1 电缆沟布线.............................................................................................225.8.3.2 现场线缆头的加工.................................................................................225.8.3.3 线缆接续方法.........................................................................................255.8.3.4 综合布线中的不规范现象.....................................................................25第七章 设备上电要求...................................................................................................................267.1. 接线检查.................................................................................................................267.2. 上电原则.................................................................................................................26第 2 页 共 35 页巡视系统施工规范7.3. 前端设备上电.........................................................................................................27第八章 设备标识要求...................................................................................................................278.1. 设备、线缆标签、标牌使用要求.........................................................................278.2. 标签、标牌.............................................................................................................277.1.1 主线缆、光缆标牌.........................................................................................277.1.2 前端设备标识要求.........................................................................................287.1.3 前端弱电箱标牌.............................................................................................28第九章 附录...................................................................................................................................28附录 A常用符号、术语及缩写对照表 ............................................................................. 28附录 B （资料性附录） 常用线缆的选用及线芯定义...........................................................29附录 C （资料性附录） 施工材料...........................................................................................29附录 D （资料性附录） 几种常用工具的使用.......................................................................30第 3 页 共 35 页第一章 施工准备施工准备是整体安装过程的第一步，也是保障整个工程顺利进行的前提，主要包括以下 几个方面：1.1 安全教育、安全技术措施编制及安全技术交底 安全教育 施工前必须对所有施工人员进行安全教育，树立“安全第一”的思想。
1 电气工程施工工艺标准1.1开关插座安装施工工艺标准1.1.1施工准备1.1.1.1技术准备（1）熟悉施工图纸；（2）施工前应进行技术交底工作；（3）配备相应的施工质量验收规范。
1.1.1.2材料要求（1）各型开关：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。
（2）各种插座：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。
（3）其他辅材：安全型压接帽、开关插座安装用镀锌机螺丝等均有合格证。
1.1.1.3主要机具（1）手锤、錾子、剥线钳、尖嘴钳、中小号螺丝刀（“＋”字、“一”字）各一套、试电笔、专用压接钳、卷尺、小号水平尺、小号油漆刷。
（2）电钻、电锤、钻头、人字梯（3）数字式万用表、绝缘摇表（500V）1.1.1.4作业条件（1）施工图纸及技术资料齐全。
（2）土建墙面装饰施工应全部结束，门窗齐全。
（4）各种管路、盒子已经敷设完毕、部分内陷较大及错位严重无法调整的接线盒已整改完毕。
（5）线路的导线已穿完毕，并已做好绝缘摇测。
1.1.2施工工艺（1）接线盒检查清理用錾子轻轻地将盒子内残留的水泥、灰块等杂物剔除，用小号油漆刷将接线盒内杂物清理干净。
清理时注意检查有无接线盒预埋安装位置错位（即螺丝安装孔错位90°）、螺丝安装孔耳缺失、相邻接线盒高差超标等现象，应及时修整。
如接线盒埋入较深，超过1.5cm时，应加装套盒。
（2）接线1）先将盒子内导线留出维修长度后剪除余线，用剥线钳剥出适宜长度，以刚好能完全插入接线孔的长度为宜。
2）对于多联开关需分支连接的应采用安全型压接帽压接分支。
3）应注意区分相线、零线及保护地线，不得混乱。
4）开关、插座的相线应经开关关断。
5）插座接线：单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接零线；竖装时，面对插座上的上级接相线，下极接零线。
安装时应注意插座内的接线标识。
（3）安装开关、插座按接线要求，将盒内导线与开关、插座的面板连接好后，将面板推入，对正安装孔，用镀锌机螺丝固定牢固。
南方电网公司10kV和35kV标准设计V1南方电网公司 10kV 和 35kV 标准设计 V1.0第一部分应用手册目录前言......................................................... ........................................................... (3)第 1 章简介......................................................... ........................................................... ..41.1 内容提........................................................... ........................................................... (4)1.2 层级划分和模块设置 ........................................................ ........................................................... ........................................................... . (4)第 2 章方案和模块索引......................................................... .. (12)2.1 模块命名......................................................... ........................................................... ........................................................... . (12)2.2 方案和模块索........................................................... ........................................................... (20)第 3 章方案和模块选用......................................................... (1)3.1 35kV 变电站 ........................................................ ........................................................... ........................................................... .. (1)3.2 35kV 架空线路......................................................... ........................................................... ........................................................... . (3)3.3 10kV 配电........................................................... ........................................................... .. (5)3.4 10kV 架空线路......................................................... ........................................................... ........................................................... .. (22)3.5 10kV 电缆线路......................................................... ........................................................... ........................................................... .. (23)第 4 章附录......................................................... ........................................................... .25前言近年来，随着南方电网公司标准化设计体系的不断完善，标准化设计应用范围的逐步扩大，10kV 和35kV标准设计在配电网项目建设和管理中承担着越来越重要的作用，同时，配电网基建项目建设和管理水平的不断提升也对标准设计的推广应用提出了新的要求。
2010年版广东电网变电站精细化设计施工工艺标准(电气部分)广东电网公司二〇一〇年十一月批准：审定：审核：汤寿泉黄志秋杨骏伟闫国兵刘东根候林高校核：张雨伍广俭朱海华王燕孔志达简翔浩游复生王彦峰何冠恒陆成文梁汉城编写：杜才玉陈荔邹符波吴志伟陈朝环刘继权陈玮吴钟博张帆张端华刘志文蔡溢益黄裕文序2009年，广东电网公司（以下简称“省公司”）按照“科学合理、好用实用、便于运行维护”的原则，完成了500kV、220kV和110kV 变电站标准设计细化方案，将标准化设计向施工图推进，加快电网工程的建设速度。
为进一步提高变电站建设的施工质量，省公司结合工程建设管理实际情况，组织有关设计、施工单位对以往工程进行总结，编写了《广东电网变电站精细化设计施工工艺标准》，分土建部分和电气部分。
该标准内容涵盖了变电站大部分土建施工及电气安装工艺行为，对每一项工艺，规范其设计和施工细节，并以效果图或照片的方式统一设计成品的视觉效果，统一风格，内容实用。
标准的印发和实施，对统一变电站工艺设计标准，提高施工工艺水平，规范变电站工程的建设管理具有重要意义。
希望省公司直属各单位认真学习，加强变电站精细化设计施工工艺标准的推广应用，充分发挥其作用，积极为提高电网工程建设水平做贡献。
广东电网公司总经理前言为进一步推进广东电网公司全面开展电网建设“安全、优质、文明”样板工程创建活动，提高变电站样板工程的施工质量，树立典型、以点带面，全面提升主网工程建设水平，广东电网公司组织相关单位，在总结原有110kV～500kV设计经验与现场施工实施情况的基础上，历经策划、收资、编写、讨论、审查、修改、审定等环节，完成此《广东电网变电站精细化设计施工工艺标准》。
《广东电网变电站精细化设计施工工艺标准》由广东电网公司组织编写，广东省电力设计研究院负责具体章节的组织、汇总和主要编写工作。
广东电网公司工程建设部组织系统内相关部门、单位和专家，召开评审会。
针对新建110kV～500kV变电站工程，提出了电气施工技术要求及措施，具体包括：（1）各类主要电气设备安装要求，包括：设备本体安装、设备本体电缆引至地面的敷设、设备本体接地线的引接、设备操作平台等；（2）各类母线的安装要求，包括：悬吊管母、支柱管母，铜（铝）排母线、软导线等；（3）各种配电箱的安装要求，包括：照明箱、动力箱、检修箱等；（4）变电站主地网；（5）变电站照明灯具安装和布线；（6）高低压电缆在电缆沟里或电缆间里的敷设及防火封堵、各类屏柜、端子箱、汇控箱、操作机构箱等出入口的防火封堵；（7）变电站二次线缆及二次接地网的安装要求；（8）变电站二次设备的安装要求，包括：直流系统和蓄电池、屏柜（端子箱）、视频设备等；（9）通信设备及电源的安装要求，包括：各类配电屏、电源屏、设备屏、配线屏、通信用直流配电装置、直流充电装置等；（10）通信电缆及通信机房走线架的安装要求。
本精细化设计、施工工艺标准针对上述范围各施工工艺的不同特点，从设计及施工角度，分设计要求、施工工艺要点和样板图片等内容，采用图文并茂的方式，对变电站电气各工艺提出相应的建设标准及要求，目的在于提升广东电网变电站设计精细化程度，提高施工工艺水平，统一变电站建成后的感观效果，进一步实现设计、施工工艺的统一化、规范化和标准化。
目录第一章变电站一次设备安装施工工艺要求 (1)1 变压器 (1)2 HGIS、GIS和封闭母线 (8)3 支柱式断路器 (11)4 隔离开关 (15)5 电流互感器、电压互感器和避雷器 (18)6 干式电抗器 (23)7 电容器组 (25)第二章变电站母线及导线安装施工工艺要求 (27)1 软母线 (27)2 管母线 (28)3 设备引线和连接线 (30)4 穿墙套管 (32)5 10kV高压柜封闭母线桥 (33)第三章变电站接地网、照明及布线施工工艺 (35)1 接地网 (35)2 户外照明动力 (38)3 户内照明动力 (40)4 户内布线 (45)第四章变电站电缆敷设和防火封堵施工工艺 (47)1 电缆敷设 (47)2 电缆防火封堵 (51)3 高压电缆敷设 (60)4 变电站电缆保护管（槽盒） (62)5 电缆二次接线施工工艺 (63)6 二次接地网施工工艺 (70)第五章变电站二次设备施工工艺 (73)1 直流装置与蓄电池组施工工艺 (73)2屏、柜（端子箱）安装施工工艺 (75)3 计算机监控装置施工工艺 (78)4 变电站视频及环境监控系统施工工艺 (80)第六章变电站通信设备及线缆施工工艺 (85)1 通信设备安装施工工艺 (85)2 通信电源安装施工工艺 (86)3 通信电缆安装施工工艺 (87)4 通信机房走线架安装施工工艺 (90)第一章变电站一次设备安装施工工艺要求1 变压器1.1 适用范围变电工程的110kV及以上变压器安装，35kV、66kV电抗器及500kV油浸式高压电抗器安装。
1.2 设计要求（1）主变压器本体安装a) 主变压器本体与外挂的机构箱、端子箱、电缆走线槽等附件外观颜色一致。
b) 主变压器布置安装定位准确，本体牢固稳定地与基础配合，紧固件齐全完好。
其中基础中心线与基础预埋件面水平误差：＜10mm；若采用地脚螺栓预埋中心线误差＜2mm，地脚螺栓出基础顶面长度适当并一致。
根据设计安装图纸先进行主变就位预安装测试，仔细检查土建基础预埋件方式、定位、大小是否与电气安装图纸要求一致。
c) 套管引出线三相弛度应保持一致，并需满足设计要求以及安装规范要求。
d) 设备安装用的紧固件，除地脚螺栓外，应采用热镀锌制品。
e）套管排气孔应在最高位置，变压器套管安装应满足油位镜安装尽量在外侧。
（2）本体附属设备及电缆的安装a) 主变压器本体上的电缆需排列整齐有序、美观，固定于防护措施可靠，采用封闭铝合金槽盒形式。
各槽盒连接板的螺栓应紧固，螺母位于桥架的外侧，槽盒接地应可靠。
b) 本体上的端子箱、机构箱引出的电缆应采用铝合金槽盒或不锈钢槽盒保护。
槽盒的大小应与箱底开孔尺寸一致，高度为箱底至基础，与端子箱、机构箱的连接采用螺栓连接，安装细部图参考隔离开关机构箱电缆槽盒安装。
本体端子箱、机构箱不应紧贴于主变压器本体上安装，宜与主变压器本体保持一定的通风距离安装。
c) 消防感温电缆需安装于绕在变压器本体上的直径6mm的钢丝绳上，上下各一圈，并在油枕上缠绕不少于2周；较高的一圈敷设高度为离油箱顶盖往下约600mm处，两圈感温电缆间距统一为400mm，感温电缆离开壳体约100mm～150mm。
感温电缆以固定卡固定，制作固定卡时，L1、L2、L3及h1需根据主变压器外型，现场校核尺寸，固定卡与主变箱体接触的部位均应装胶垫或保护套，以免划伤器身油漆，感温电缆终端盒（箱）定位于防火墙靠主变运输道路端，离地高度1400mm，见图1-1-1。
d) 变压器基础的预埋件应水平，应与设备底座安装配合。
装有气体继电器的变压器、电抗器，应使其顶盖沿气体继电器气流方向有1%~1.5%的升高坡度（制造厂规定不须安装坡度者除外），并应配置防雨罩。
当与封闭母线连接时，其套管中心线应与封闭母线中心线相符。
（3）接地安装a) 变压器本体两点接地，分别与主接地网的不同网格相连。
b) 外壳及本体的接地牢固，主要包括：本体两侧与接地网两处可靠接地；中性点与接地网两处可靠接地；铁芯、夹件与接地网可靠连接。
c) 接地体横平竖直、工艺美观。
裸露接地线的地上部分应涂黄绿相间油漆明示出来，接地漆间隔宽度全站统一为50 mm或100mm。
d) 接地线的连接宜采用铜排或扁钢通过螺栓连接。
(4) 户外布置的油浸式站用变压器布置需特别考虑运行维护的人性化要求，油枕上的油位计朝向应便于观察。
其余安装要求同主变。
若其高、低压套管引出线采用硬母线连接时，统一加装热缩套，使运行更加安全。
（5）站用变母排及其电缆头安装a) 套管引出母排安装：矩形母线应进行冷弯，多片母线的弯曲度应一致。
矩形母线的最小弯曲半径应符合验收规范GBJ 149-1990的规定。
b) 母排连接：矩形母线的搭接连接，其孔径和孔距应符合验收规范GBJ 149-1990的规定。
c) 母线与设备端子连接，应符合GB 5273-1985《变压器、高压电器和套管的接线端子》的要求。
d) 用于10～66kV电力电缆保护管安装固定用的抱箍定位高度h1统一标准为300mm、h2统一标准为1300mm、电缆保护管管口离地高度h3统一标准为2000mm、电缆固定抱箍高度h4统一标准为2200mm。
图1-1-1 主变感温电缆固定卡详图1.3 施工工艺要点（1）产品提供现场技术服务情况下，内部检查和接线原则上由厂家技术服务人员按照产品说明书、合同和规范要求完成，或在厂家技术服务人员指导下完成。
（2）真空干燥处理是大型变压器安装的重要环节，抽真空布置满足产品说明书要求。
（3）热油循环工艺应按照产品说明书要求进行。
（4）注意校核变压器各电压等级套管带电部分与消防水管及其喷头、防火墙、主变构架的带电距离是否满足现行规程规范的要求。
（5）按照设计图纸和产品图纸进行二次接线，必须核对设计图纸、产品图纸与实际装置相符合。
1.4 样板图片图1-1-2 主变本体箱子电缆槽盒引下安装示例接地压板图1-1-3 主变压器本体接地安装例变压器铁芯接地，曲折规范图1-1-4 主变压器铁芯接地安装示例固定卡与主变箱体接触部位加装保护套感温电缆固定于钢丝绳用的塑料扣，每隔1m一个。
图1-1-5 主变感温电缆敷设安装示例直流电流测量装置安装高度统一为底部离地面1.4米图1-1-6 主变中性点直流测量装置安装示例图1-1-7 站用变压器高压侧电力电缆安装示例1.4 主要引用标准《电气装置安装工程电气设备交接试验标准》GB 50150-1991《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-1990《电气装置安装工程质量检验及评定规程》DL/T5161.1~5161.17-2002《工程建设标准强制性条文》《南方电网工程施工工艺控制规范》Q/CSG11105-2008《广东电网公司电网建设“安全、优质、文明”样板工程标准》2 HGIS、GIS和封闭母线2.1 适用范围变电工程的110kV及以上SF6气体绝缘HGIS、GIS和封闭母线安装，66kV 及以上的罐式断路器、PASS等组合电器可参考执行。
2.2 设计要求（1）设备本体安装a) 组合电器设备固定的方式有焊接和预埋地脚螺栓两种方式。
①预埋地脚螺栓安装：预埋螺栓中心线的误差不应大于5mm。
全站同类型设备预埋地脚螺栓露出长度应一致，地脚螺栓上部用采用热镀锌形式。
②焊接安装：设备底座与预埋钢板的焊接要求应满足厂家要求。
b) 组装后的支架应进行校正，垂直误差不大于0.0015H(H为支架总高度)，最大不应大于5mm，同一水平面的支架水平误差不大于5mm。
