广电双向网改造方案EPON+EOC

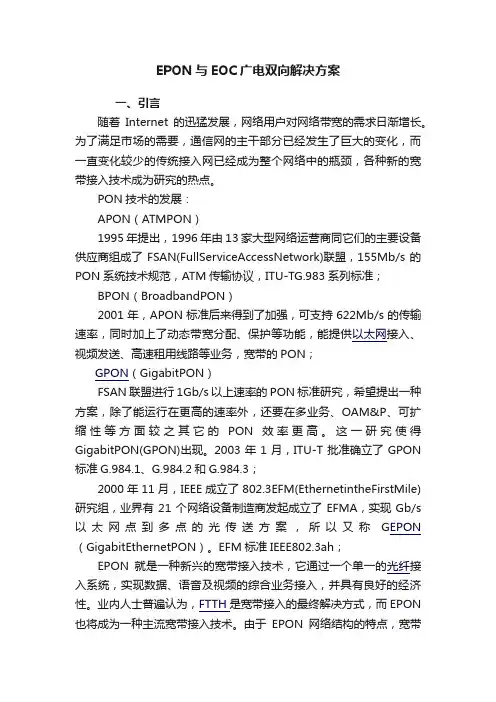

EPON与EOC广电双向解决方案一、引言随着Internet的迅猛发展，网络用户对网络带宽的需求日渐增长。

为了满足市场的需要，通信网的主干部分已经发生了巨大的变化，而一直变化较少的传统接入网已经成为整个网络中的瓶颈，各种新的宽带接入技术成为研究的热点。

PON技术的发展：APON（ATMPON）1995年提出，1996年由13家大型网络运营商同它们的主要设备供应商组成了FSAN(FullServiceAccessNetwork)联盟，155Mb/s的PON系统技术规范，ATM传输协议，ITU-TG.983系列标准；BPON（BroadbandPON）2001年，APON标准后来得到了加强，可支持622Mb/s的传输速率，同时加上了动态带宽分配、保护等功能，能提供以太网接入、视频发送、高速租用线路等业务，宽带的PON；GPON（GigabitPON）FSAN联盟进行1Gb/s以上速率的PON标准研究，希望提出一种方案，除了能运行在更高的速率外，还要在多业务、OAM&P、可扩缩性等方面较之其它的PON效率更高。

这一研究使得GigabitPON(GPON)出现。

2003年1月，ITU-T批准确立了GPON 标准G.984.1、G.984.2和G.984.3；2000年11月，IEEE成立了802.3EFM(EthernetintheFirstMile)研究组，业界有21个网络设备制造商发起成立了EFMA，实现Gb/s 以太网点到多点的光传送方案，所以又称G EPON （GigabitEthernetPON）。

EFM标准IEEE802.3ah；EPON就是一种新兴的宽带接入技术，它通过一个单一的光纤接入系统，实现数据、语音及视频的综合业务接入，并具有良好的经济性。

业内人士普遍认为，FTTH是宽带接入的最终解决方式，而EPON 也将成为一种主流宽带接入技术。

由于EPON网络结构的特点，宽带入户的特殊优越性，以及与计算机网络天然的有机结合，使得全世界的专家都一致认为，无源光网络是实现“三网合一”和解决信息高速公路“最后一公里”的最佳传输媒介。

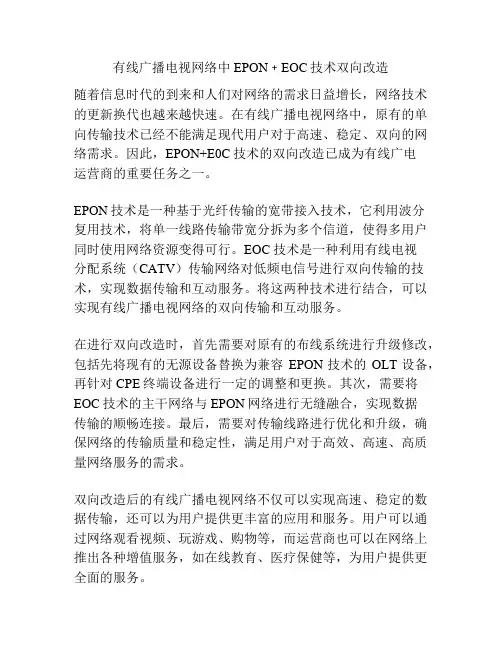

有线广播电视网络中EPON﹢EOC技术双向改造随着信息时代的到来和人们对网络的需求日益增长，网络技术的更新换代也越来越快速。

在有线广播电视网络中，原有的单向传输技术已经不能满足现代用户对于高速、稳定、双向的网络需求。

因此，EPON+E0C技术的双向改造已成为有线广电运营商的重要任务之一。

EPON技术是一种基于光纤传输的宽带接入技术，它利用波分复用技术，将单一线路传输带宽分拆为多个信道，使得多用户同时使用网络资源变得可行。

EOC技术是一种利用有线电视分配系统（CATV）传输网络对低频电信号进行双向传输的技术，实现数据传输和互动服务。

将这两种技术进行结合，可以实现有线广播电视网络的双向传输和互动服务。

在进行双向改造时，首先需要对原有的布线系统进行升级修改，包括先将现有的无源设备替换为兼容EPON技术的OLT设备，再针对CPE终端设备进行一定的调整和更换。

其次，需要将EOC技术的主干网络与EPON网络进行无缝融合，实现数据传输的顺畅连接。

最后，需要对传输线路进行优化和升级，确保网络的传输质量和稳定性，满足用户对于高效、高速、高质量网络服务的需求。

双向改造后的有线广播电视网络不仅可以实现高速、稳定的数据传输，还可以为用户提供更丰富的应用和服务。

用户可以通过网络观看视频、玩游戏、购物等，而运营商也可以在网络上推出各种增值服务，如在线教育、医疗保健等，为用户提供更全面的服务。

总的来说，EPON+E0C技术的双向改造是有线广播电视网络升级的必然趋势，它不仅可以提高网络的传输速度和质量，还可以为用户打开一个全新的互动服务时代。

虽然改造过程比较繁琐，但网络运营商可以根据实际情况制定详细的改造方案，以确保改造的效果和质量。

相信随着技术的不断进步和应用的推广，有线广播电视网络会更加完善，为用户提供更优质的服务。

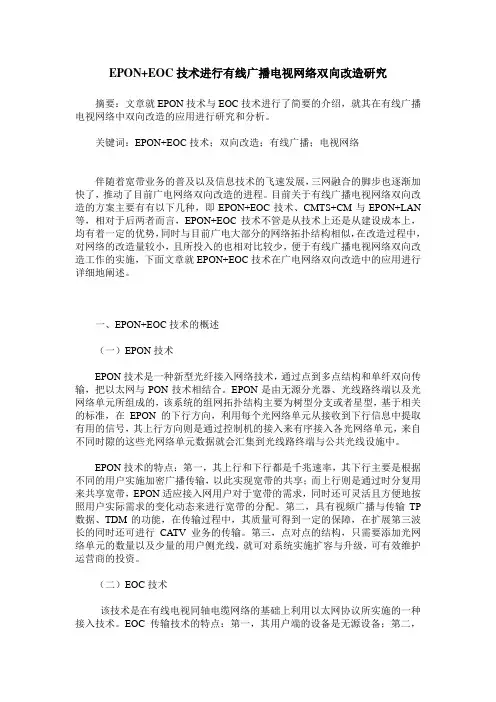

EPON+EOC技术进行有线广播电视网络双向改造研究摘要：文章就EPON技术与EOC技术进行了简要的介绍，就其在有线广播电视网络中双向改造的应用进行研究和分析。

关键词：EPON+EOC技术；双向改造；有线广播；电视网络伴随着宽带业务的普及以及信息技术的飞速发展，三网融合的脚步也逐渐加快了，推动了目前广电网络双向改造的进程。

目前关于有线广播电视网络双向改造的方案主要有有以下几种，即EPON+EOC技术、CMTS+CM与EPON+LAN 等，相对于后两者而言，EPON+EOC技术不管是从技术上还是从建设成本上，均有着一定的优势，同时与目前广电大部分的网络拓扑结构相似，在改造过程中，对网络的改造量较小，且所投入的也相对比较少，便于有线广播电视网络双向改造工作的实施，下面文章就EPON+EOC技术在广电网络双向改造中的应用进行详细地阐述。

一、EPON+EOC技术的概述（一）EPON技术EPON技术是一种新型光纤接入网络技术，通过点到多点结构和单纤双向传输，把以太网与PON技术相结合。

EPON是由无源分光器、光线路终端以及光网络单元所组成的，该系统的组网拓扑结构主要为树型分支或者星型，基于相关的标准，在EPON的下行方向，利用每个光网络单元从接收到下行信息中提取有用的信号，其上行方向则是通过控制机的接入来有序接入各光网络单元，来自不同时隙的这些光网络单元数据就会汇集到光线路终端与公共光线设施中。

EPON技术的特点：第一，其上行和下行都是千兆速率，其下行主要是根据不同的用户实施加密广播传输，以此实现宽带的共享；而上行则是通过时分复用来共享宽带，EPON适应接入网用户对于宽带的需求，同时还可灵活且方便地按照用户实际需求的变化动态来进行宽带的分配。

第二，具有视频广播与传输TP 数据、TDM的功能，在传输过程中，其质量可得到一定的保障，在扩展第三波长的同时还可进行CATV业务的传输。

第三，点对点的结构，只需要添加光网络单元的数量以及少量的用户侧光线，就可对系统实施扩容与升级，可有效维护运营商的投资。

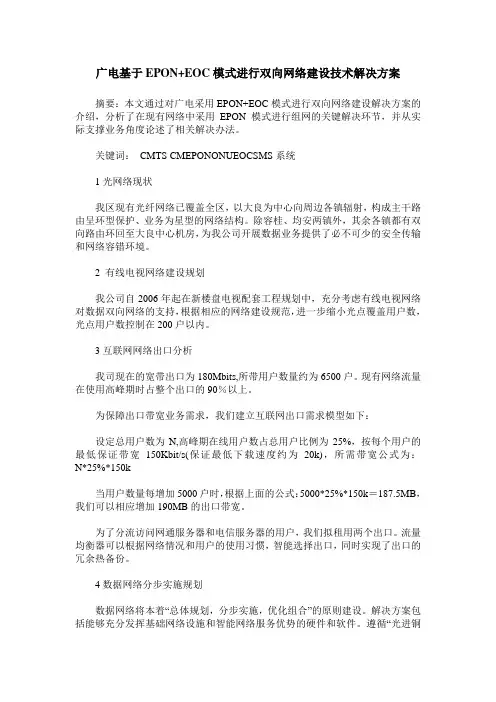

广电基于EPON+EOC模式进行双向网络建设技术解决方案摘要：本文通过对广电采用EPON+EOC模式进行双向网络建设解决方案的介绍，分析了在现有网络中采用EPON模式进行组网的关键解决环节，并从实际支撑业务角度论述了相关解决办法。

关键词：CMTS CMEPONONUEOCSMS系统1光网络现状我区现有光纤网络已覆盖全区，以大良为中心向周边各镇辐射，构成主干路由呈环型保护、业务为星型的网络结构。

除容桂、均安两镇外，其余各镇都有双向路由环回至大良中心机房，为我公司开展数据业务提供了必不可少的安全传输和网络容错环境。

2 有线电视网络建设规划我公司自2006年起在新楼盘电视配套工程规划中，充分考虑有线电视网络对数据双向网络的支持，根据相应的网络建设规范，进一步缩小光点覆盖用户数，光点用户数控制在200户以内。

3互联网网络出口分析我司现在的宽带出口为180Mbits,所带用户数量约为6500户。

现有网络流量在使用高峰期时占整个出口的90％以上。

为保障出口带宽业务需求，我们建立互联网出口需求模型如下：设定总用户数为N,高峰期在线用户数占总用户比例为25%，按每个用户的最低保证带宽150Kbit/s(保证最低下载速度约为20k)，所需带宽公式为：N*25%*150k当用户数量每增加5000户时，根据上面的公式：5000*25%*150k＝187.5MB，我们可以相应增加190MB的出口带宽。

为了分流访问网通服务器和电信服务器的用户，我们拟租用两个出口。

流量均衡器可以根据网络情况和用户的使用习惯，智能选择出口，同时实现了出口的冗余热备份。

4数据网络分步实施规划数据网络将本着“总体规划，分步实施，优化组合”的原则建设。

解决方案包括能够充分发挥基础网络设施和智能网络服务优势的硬件和软件。

遵循“光进铜退”的网络发展趋势，在已完成HFC双向网改造、已推CM业务的区域应尽量把它维护调试好，继续产生效益；在未进行双向网改和新建的小区，将首选采用EPON＋EoC的传输和接入技术，有效地利用现有光纤和Cable电缆资源，快捷实现有线电视HFC网络的双向接入改造，并以此基础网络为依托，构建完善的核心数据网络。

EPON＋EOC/LAN技术在湖北广电双向改造1 项目背景电缆接入技术（EoC）作为下一代广播电视网（NGB）的关键技术之一，即基于同轴电缆，通过数字调制技术来承载以太网业务和其他综合业务，实现下一代广播电视网（NGB）的用户宽带接入。

目前，有线电视双向网络改造的解决方案有CMTS+CM,EPON+LAN,EPON+EOC,FTTH等多种方案。

用这种技术进行双向化、有线广播电视网络宽带改造，可以有效发挥有线电视网易普及、成本低、频带宽的优势，促使得有线电视网络建设成为千家万户的多媒体信息平台，满足广大人民群众的多方面需求，推进三网融合。

2“双纤三波”和“单纤三波”技术分析EPON系统使用单模光纤，在一芯光纤上利用上下行两个波（上行波长1310 nm，下行波长1490 nm）传输双向数据。

一个典型的EPON 系统由光线路终端(OLT：Optical Line Termination)、光网络单元(ONU：Optical Network Unit / ONT：Optical Network Termination)、光分配网络(ODN：Optical Distribution Network)组成（如下图所示）。

光分配网络包括光分路器（Splitter）和光纤，光分路器是无源光纤分支器，是一个连接光线路终端和光网络单元的无源设备，它的功能是分发下行数据并汇聚上行数据。

图3-1 EPON网络结构示意图EPON网络是一个点到多点的网络结构，与HFC光分配网络结构类似，可以灵活组建成树型、总线型以及混合型网络结构。

在EPON系统中CATV光信号的传输有两种方式，分别是“单纤三波”和“双纤三波”。

a)“单纤三波”：即在一根纤芯中传输三个波长，因为EPON光信号占用了1310nm与1490nm的波长，因此CATV光信号必须工作在1550nm波长。

示意图如下。

图 3-2 “单纤三波”示意图为了保证CATV光接收模块接收到的光功率在正常范围之内，1550nm的CATV 光信号一般需经过光放大，然后与OLT的PON口输出的数据光信号进行合波之后在同一个ODN光分配网络里传输。
