广电接入网双向化改造建设策略研究

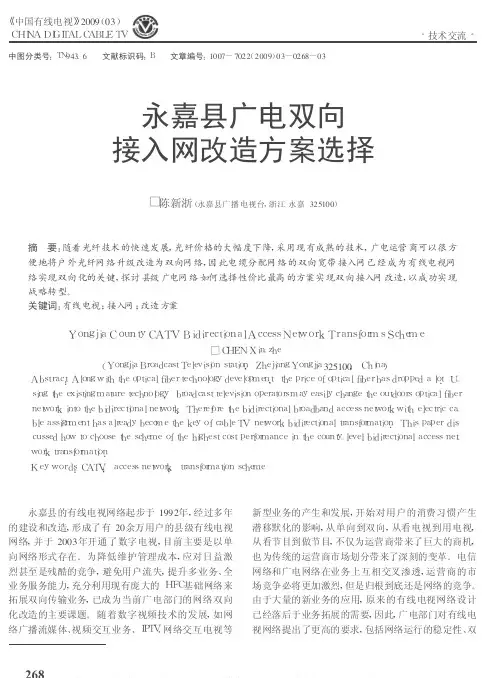

《中国有线电视》2009(03)C H I N AD I G I T A L C A B L ET V·技术交流·中图分类号:T N943.6 文献标识码:B 文章编号:1007-7022(2009)03-0268-03永嘉县广电双向接入网改造方案选择◆陈新浙(永嘉县广播电视台,浙江永嘉325100)摘　要:随着光纤技术的快速发展,光纤价格的大幅度下降,采用现有成熟的技术,广电运营商可以很方便地将户外光纤网络升级改造为双向网络,因此电缆分配网络的双向宽带接入网已经成为有线电视网络实现双向化的关键,探讨县级广电网络如何选择性价比最高的方案实现双向接入网改造,以成功实现战略转型。

关键词:有线电视;接入网;改造方案Y o n g j i a C o u n t y C A T VB i d i r e c t i o n a l A c c e s s N e t w o r kT r a n s f o r m s S c h e m e◆C H E NX i n-z h e(Y o n g j i a B r o a d c a s t T e l e v i s i o n s t a t i o n,Z h e j i a n g Y o n g j i a325100,C h i n a)A b s t r a c t:A l o n g w i t h t h e o p t i c a l f i b e r t e c h n o l o g y d e v e l o p m e n t,t h e p r i c e o f o p t i c a l f i b e r h a s d r o p p e d a l o t.U-s i n g t h e e x i s t i n g m a t u r e t e c h n o l o g y,b r o a d c a s t t e l e v i s i o n o p e r a t o r s m a y e a s i l y c h a n g e t h e o u t d o o r s o p t i c a l f i b e r n e t w o r k i n t o t h e b i d i r e c t i o n a l n e t w o r k.T h e r e f o r e t h e b i d i r e c t i o n a l b r o a d b a n d a c c e s s n e t w o r k w i t h e l e c t r i c c a-b l e a s s i g n m e n t h a s a l r e a d y b ec o m e t h e k e y o f c a b l e T Vn e t w o r k b id i re c t i o n a l t r a n sf o r m a t i o n.T h i s p a p e r d i s-c u s s ed h o wt o c h o o se t h e s c h e m e of t h e h igh e s t c o s t p e r f o r m a n c ei n t h e c o u n t y-l e v e l b i d i r e c t i o n a l a c c e s s n e t-w o r k t r a n s f o r m a t i o n.K e y w o r d s:C A T V;a c c e s s n e t w o r k;t r a n s f o r m a t i o n s c h e m e 永嘉县的有线电视网络起步于1992年,经过多年的建设和改造,形成了有20余万用户的县级有线电视网络,并于2003年开通了数字电视,目前主要是以单向网络形式存在。

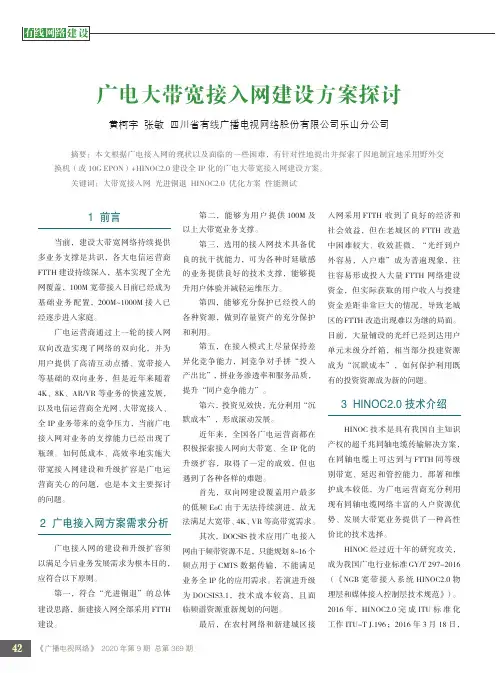

广电大带宽接入网建设方案探讨黄柯宇 张敏 四川省有线广播电视网络股份有限公司乐山分公司摘要：本文根据广电接入网的现状以及面临的一些困难，有针对性地提出并探索了因地制宜地采用野外交换机（或10G EPON）+HINOC2.0 建设全IP化的广电大带宽接入网建设方案。

关键词：大带宽接入网 光进铜退 HINOC2.0 优化方案 性能测试1 前言当前，建设大带宽网络持续提供多业务支撑是共识，各大电信运营商FTTH建设持续深入，基本实现了全光网覆盖，100M宽带接入目前已经成为基础业务配置，200M~1000M接入已经逐步进入家庭。

广电运营商通过上一轮的接入网双向改造实现了网络的双向化，并为用户提供了高清互动点播、宽带接入等基础的双向业务，但是近年来随着4K、8K、AR/VR等业务的快速发展，以及电信运营商全光网、大带宽接入、全IP业务带来的竞争压力，当前广电接入网对业务的支撑能力已经出现了瓶颈。

如何低成本、高效率地实施大带宽接入网建设和升级扩容是广电运营商关心的问题，也是本文主要探讨的问题。

2 广电接入网方案需求分析广电接入网的建设和升级扩容须以满足今后业务发展需求为根本目的，应符合以下原则。

第一，符合“光进铜退”的总体建设思路，新建接入网全部采用FTTH 建设。

第二，能够为用户提供100M及以上大带宽业务支撑。

第三，选用的接入网技术具备优良的抗干扰能力，可为各种时延敏感的业务提供良好的技术支撑，能够提升用户体验并减轻运维压力。

第四，能够充分保护已经投入的各种资源，做到存量资产的充分保护和利用。

第五，在接入模式上尽量保持差异化竞争能力，同竞争对手拼“投入产出比”，拼业务渗透率和服务品质，提升“同户竞争能力”。

第六，投资见效快，充分利用“沉默成本”，形成滚动发展。

近年来，全国各广电运营商都在积极探索接入网向大带宽、全IP化的升级扩容，取得了一定的成效，但也遇到了各种各样的难题。

首先，双向网建设覆盖用户最多的低频EoC由于无法持续演进，故无法满足大宽带、4K、VR等高带宽需求。

Te c h n o lo g y Ap p lic a t io n “三网整合”是一个很热门的话题，广电系统的有线电视网络双向化改造是顺应形势发展的必由之路，下面我们结合工作实践和理论学习，介绍一下有线电视双向网改造的关键技术。

首先要介绍一个具体的有线电视网络的结构。

骨干传输网络采用全光传输，在小区通过光接收机进入分支分配器网络同轴电缆入户，小区基本上取消了放大器。

这就是我们常说的HFC（光纤同轴混合传输）网络。

有线电视双向网络改造的目的就是将这一单向广播式传输的网络改造成为双向交互式传输的网络。

1无源EOC 与有源EOC有线电视是通过同轴电缆入户的，同轴电缆实现双向接入技术，可以跟家中的电话线对比一下，同轴电缆线也是两根线：一根是里面的铜芯，一根是外面的屏蔽网。

家中的电话线要上网需要使用ADSL 猫，同样地，家中的同轴电缆要上网则要使用EOC （以太网over 电缆）设备或CMTS 猫，EOC 是目前普遍使用的一种技术，主要分无源EOC 和有源EOC ，下面是具体的情况介绍。

(1)无源EOC 与有源EOC 的主要区别主要是看终端设备，终端设备是无源器件的，则称之为无源EOC ，终端设备是有源器件的，则称之为有源EOC 。

(2)无源EOC 的工作原理EOC 设备均由头端和终端设备构成。

无源EOC 的头端主要是由二四变换器和高/低通滤波器组成，输入的数字信号由双极性信号被转换成了单极性信号，原有的以太网数字信号的帧格式和MAC 层都没有改变，因此信号没有被调制。

在终端设备中，同样使用四二变通器和高/低通滤波器将信号分别输出，系统组网示意图如图1所示。

在组网方式上，无源EOC 要求同轴电缆网络中不能有分支分配器，同轴电缆要从头端设备直接连接至终端，这对原来的网络改动是比较大的，不过在速率方面，无源EOC 可以保证每户的带宽是独享10M 。

(3)有源EOC 的分类有源EOC 主要分高频EOC 和低频EOC ，这主要是指此类设备工作的频段，工作在1GHz 左右的为高频EOC ，工作在5Hz ～65Hz 范围的为低频EOC 。

广电宽带接入方案探讨当“NGB”和“三网融合”这些华美名词频繁亮相各种媒体，成为广电业内人士茶余饭后谈论的焦点时，三网融合的进程并没有得到加快，没有看到国家宏观政策的推进和广电三网融合领导体系的建立。

“三网融合”是否会夭折呢？答案是肯定的，技术发展的步伐是历史所阻挡不了的，那只是时间问题。

先抛开三网融合，说说广电的网络建设，凡是经营得较好的广电网络，都基本上有一些数据业务用户，其接入技术有很多种，有早期的CABLE MODEM，有最成熟的以太网技术，有较新的EOC技术，回首广电这些年在数据接入上走过的路，也是坎坷的，从早期的信誓旦旦，到后来的垂头丧气，有技术层面的因素，也有政策方面的因素，如果早期的广电网络能象现在一样，能实现光纤到楼栋，CABLE MODEM的路肯定会更长，记得我们以前在运用CABLE MODEM时，基本上是放在两三级放大器的网络里运用，当时最繁琐的工作就是网络的双向调试，最难解决的问题就是系统内经放大后的噪声汇聚。

一方面由于这些问题阻碍了当时数据业务的发展，另一方面互联网的出口带宽资源问题也大大阻碍了广电数据业务的发展。

制约广电数据业务的首要问题是本地互联网出口带宽资源不足，针对此问题的解决办法有四种：第一是根据工信部颁布的互联网网间互连带宽结算办法与电信、联通来对等结算，但是结算方法不平等、结算费用高昂是广电无法承受的，基本没有采用；第二是直接租用电信、联通的互联网带宽，虽然成本没有结算方式高，但依然让广电不堪重负，仅这一项成本就达到收入的40－50％，ARPU值很低。

第三是广电通过第三方代理获得出口带宽，穿透接入本地电信或联通，但由于很多当地最大固网运营商都对第三方代理采取打压，使得广电的出口带宽需求无法得到保障，影响业务开展，用户反馈不好，不是长久之计；第四是与包括移动、联通、电信等运营商合作分成，由对方提供出口资源，但由于合作方出口资源本身就不足或成本高昂，且不可能完全满足需要，虽然价格偏低，但服务质量的偏低使得广电宽带业务在与电信或联通的宽带业务竞争中处于劣势，投入产出比差强人意。
