齿轮传动的类型
- 格式:ppt
- 大小:1.24 MB
- 文档页数:14

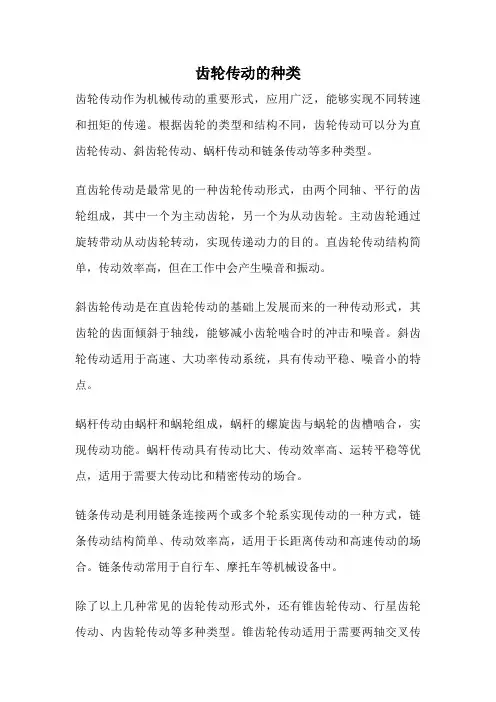

齿轮传动的种类齿轮传动作为机械传动的重要形式,应用广泛,能够实现不同转速和扭矩的传递。
根据齿轮的类型和结构不同,齿轮传动可以分为直齿轮传动、斜齿轮传动、蜗杆传动和链条传动等多种类型。
直齿轮传动是最常见的一种齿轮传动形式,由两个同轴、平行的齿轮组成,其中一个为主动齿轮,另一个为从动齿轮。
主动齿轮通过旋转带动从动齿轮转动,实现传递动力的目的。
直齿轮传动结构简单,传动效率高,但在工作中会产生噪音和振动。
斜齿轮传动是在直齿轮传动的基础上发展而来的一种传动形式,其齿轮的齿面倾斜于轴线,能够减小齿轮啮合时的冲击和噪音。
斜齿轮传动适用于高速、大功率传动系统,具有传动平稳、噪音小的特点。
蜗杆传动由蜗杆和蜗轮组成,蜗杆的螺旋齿与蜗轮的齿槽啮合,实现传动功能。
蜗杆传动具有传动比大、传动效率高、运转平稳等优点,适用于需要大传动比和精密传动的场合。
链条传动是利用链条连接两个或多个轮系实现传动的一种方式,链条传动结构简单、传动效率高,适用于长距离传动和高速传动的场合。
链条传动常用于自行车、摩托车等机械设备中。
除了以上几种常见的齿轮传动形式外,还有锥齿轮传动、行星齿轮传动、内齿轮传动等多种类型。
锥齿轮传动适用于需要两轴交叉传动的场合,行星齿轮传动结构紧凑、传动比可实现多级变速,内齿轮传动适用于需要小间隙传动和传动比大的场合。
总的来说,齿轮传动作为机械传动的重要形式,在工业生产、交通运输、航空航天等领域都有着广泛的应用。
不同类型的齿轮传动各有特点,可以根据具体的传动要求选择合适的传动形式,以实现最佳的传动效果。
随着科技的不断发展,齿轮传动也在不断创新和改进,以满足不同领域对传动系统的需求。
齿轮传动的分类齿轮传动是一种常用的机械传动方式,广泛应用于各个领域。
根据齿轮的不同排列方式和传动方式,可以将齿轮传动分为多种类型,下面将分别介绍。
一、平行轴齿轮传动平行轴齿轮传动是指两个轴线平行的齿轮传动。
这种传动方式常用于机床、变速箱等机械设备中。
平行轴齿轮传动分为外啮合和内啮合两种方式。
外啮合是指齿轮轮缘之间的啮合,内啮合是指齿轮齿槽之间的啮合。
平行轴齿轮传动可以实现不同转速和扭矩的传递。
二、直角轴齿轮传动直角轴齿轮传动是指两个轴线相互垂直的齿轮传动。
这种传动方式常用于汽车、船舶等的传动系统中。
直角轴齿轮传动分为螺旋伞齿轮和斜齿轮两种方式。
螺旋伞齿轮具有低噪音、平稳等特点,斜齿轮则具有承载能力强、传动效率高等特点。
三、斜齿轮传动斜齿轮传动是指两个轴线夹角不为90度的齿轮传动。
这种传动方式常用于汽车、机床等设备中。
斜齿轮传动分为锥齿轮和蜗杆齿轮两种方式。
锥齿轮传动具有传动效率高、承载能力强等特点,蜗杆齿轮传动则具有减速比大、传动平稳等特点。
四、行星齿轮传动行星齿轮传动是指由一个中心齿轮和多个围绕中心齿轮旋转的行星齿轮组成的传动方式。
这种传动方式常用于汽车变速箱、工业机器人等设备中。
行星齿轮传动具有结构紧凑、传动效率高等特点。
五、摆线齿轮传动摆线齿轮传动是指由摆线齿轮和摆线齿轮架组成的传动方式。
这种传动方式常用于高精度传动系统中,如数控机床、印刷机等。
摆线齿轮传动具有传动精度高、噪音低等特点。
齿轮传动是机械传动中应用最为广泛的传动方式之一。
不同类型的齿轮传动具有各自的特点和优势,在实际应用中需要根据具体情况进行选择和设计。
齿轮传动第一节、齿轮传动的类型及应用一、概念:齿轮机构是由齿轮副组成的传递运动和动力的装置。
二、齿轮传动的类型:(一)两轴平行:按轮齿方向分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动按啮合情况分为人字齿圆柱齿轮传动、外啮合齿轮传动、内啮合齿轮传动(二)两轴不平行时:相交轴齿轮传动齿轮的种类很多,可以按不同方法进行分类。
(1) 根据轴的相对位置,可分为两大类:即平面齿轮传动(两轴平行)与空间齿轮传动(两轴不平行时)(2)按工作时圆周速度的不同,分低速、中速、高速三种。
(3)按工作条件不同,分为闭式齿轮传动(封闭在箱体内,并能保证良好润滑的齿轮传动)、半开式齿轮传动(齿轮浸入油池,有护罩,但不封闭)和开式齿轮传动(齿轮暴露在外,不能保证良好的润滑)三种。
(4)按齿宽方向齿与轴的歪斜形式,分直齿、斜齿和曲齿三种。
(5)按齿轮的齿廓曲线不同,分为渐开线齿轮、摆线齿轮和圆弧齿轮等几种。
(6)按齿轮的啮合方式,分为外啮合齿轮传动、内啮合齿轮传动和齿条传动。
三、齿轮传动的应用:1、传动比:122112z z n n i == 式中n1、n2表示主从动轮的转速,z1、z2表示主从动轮的齿数2、应用特点:优点:缺点:第二节、渐开线齿廓一、齿轮传动对齿廓曲线的基本要求:一是传动要平稳,二是承载能力要强二、渐开线的形成、性质:1、渐开线的形成:2、渐开线的性质:三、渐开线齿廓啮合基本定律:四、渐开线齿廓的啮合特点:1、传动比恒定2、3、4、第三节、渐开线标准直齿圆柱齿轮的基本参数和几何尺寸计算【复习】1、齿轮传动的分类及特点2、渐开线齿轮的性质【新授】一、齿轮各部分的名称:1、齿槽:2、齿顶圆:3、齿根圆:4、齿厚:5、齿槽宽:6、分度圆:7、齿距:8、齿高:9、齿顶高:10、齿根高:11、齿宽:二、主要参数:1、齿形角就单个齿轮而言,在端平面上,过断面齿廓上任意一点的径向直线与齿廓在该点的切线所夹的锐角为该点的齿形角。
分度圆压力角——齿形角——2、齿数Z——一个齿轮的牙齿数目即齿数。
齿轮传动的种类
齿轮传动是一种机械传动方式,它是通过齿轮之间的啮合来传递运动和动力的。
它广泛应用于各种机械设备中,如汽车、农机、工程机械等。
根据不同的齿轮类型、啮合方式和使用场合,齿轮传动可以分为许多种类。
(1)直齿轮传动
直齿轮传动是最常见的一种齿轮传动方式。
它的齿轮齿面呈直线形状,两个齿轮的啮合方式是通过正交对啮合来传递动力。
直齿轮传动具有结构简单、制造方便和成本低廉的特点,但是在高速和大功率传动中容易产生振动和噪声。
(2)斜齿轮传动
斜齿轮传动是两个齿轮啮合面呈斜线形状的齿轮传动方式。
斜齿轮传动相对于直齿轮传动来说,它的啮合过程更加柔和,可以减少振动和噪声的干扰。
因此,它广泛应用于高速和大功率传动中。
(3)螺旋齿轮传动
螺旋齿轮传动是一种具有螺旋形齿面的齿轮传动方式。
螺旋齿轮的齿面与齿轮轴线成一定的角度,使得齿轮在传递动力的过程中可以产生螺旋状的啮合。
这种啮合方式使得螺旋齿轮传动具有更大的传递功率和更小的噪声。
(4)圆弧齿轮传动
圆弧齿轮传动是一种具有弧形齿面的齿轮传动方式。
圆弧齿轮的啮合方式相对于直齿轮传动和斜齿轮传动具有更加柔和的特点。
同时,圆弧齿轮传动也具有更高的传递功率和更少的噪声。
以上就是常见的几种齿轮传动方式,它们各具特点,应用领域也有所区别。
在实际应用中,应根据具体的传动要求和工作场合选择最适合的齿轮传动方式。

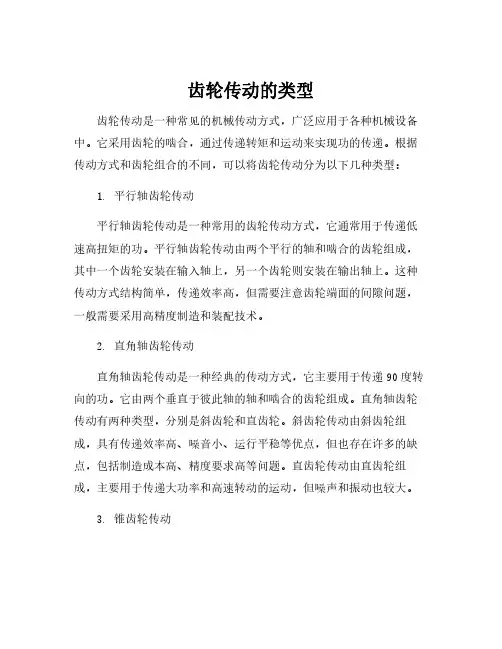

齿轮传动的类型齿轮传动是一种常见的机械传动方式,广泛应用于各种机械设备中。
它采用齿轮的啮合,通过传递转矩和运动来实现功的传递。
根据传动方式和齿轮组合的不同,可以将齿轮传动分为以下几种类型:1.平行轴齿轮传动平行轴齿轮传动是一种常用的齿轮传动方式,它通常用于传递低速高扭矩的功。
平行轴齿轮传动由两个平行的轴和啮合的齿轮组成,其中一个齿轮安装在输入轴上,另一个齿轮则安装在输出轴上。
这种传动方式结构简单,传递效率高,但需要注意齿轮端面的间隙问题,一般需要采用高精度制造和装配技术。
2.直角轴齿轮传动直角轴齿轮传动是一种经典的传动方式,它主要用于传递90度转向的功。
它由两个垂直于彼此轴的轴和啮合的齿轮组成。
直角轴齿轮传动有两种类型,分别是斜齿轮和直齿轮。
斜齿轮传动由斜齿轮组成,具有传递效率高、噪音小、运行平稳等优点,但也存在许多的缺点,包括制造成本高、精度要求高等问题。
直齿轮传动由直齿轮组成,主要用于传递大功率和高速转动的运动,但噪声和振动也较大。
3.锥齿轮传动锥齿轮传动由两个轴和啮合的锥齿轮组成,主要用于传递非平行轴的转动和扭矩传递,如汽车驱动桥。
锥齿轮传动具有传递效率高、运行平稳等优点,但也存在制造成本高、制造精度要求高等问题。
4.行星齿轮传动行星齿轮传动是一种新型的齿轮传动方式,它由中心轴和啮合的行星齿轮、太阳齿轮和内部齿轮组成,主要用于减速和增加扭矩。
行星齿轮传动具有结构紧凑、传递效率高、扭矩平稳等优点,但制造成本和制造难度也较高。
总之,齿轮传动是一种十分重要的机械传动方式,其类型多样且各有特点。
选择合适的齿轮传动方式应结合具体的工作条件和要求,综合考虑传动能力、运行精度、制造成本等因素,以达到最佳的传动效果。
齿轮传动的特点和类型第一节齿轮传动的特点和类型一、齿轮传动的特点齿轮传动是应用最为广泛的一种传动形式,与其它传动相比,具有传递的功率大、速度范围广、效率高、工作可靠、寿命长、结构紧凑、能保证恒定传动比;缺点是制造及安装精度要求高,成本高,不适于两轴中心距过大的传动。
二、齿轮传动分类1、按轴线相互位置:平面齿轮传动和空间齿轮传动。
平面齿轮传动:按轮齿方向:直齿轮传动,斜齿轮传动和人字齿轮传动;按啮合方式:外啮合、内啮合和齿轮齿条传动;空间齿轮传动:锥齿轮传动、交错轴斜齿轮传动和蜗杆蜗轮传动。
2、按齿轮是否封闭:开式和闭式齿轮传动三、齿轮传动的基本要求1、传动准确平稳;齿廓啮合基本定律:为保证齿轮传动的瞬时传动比保持不变,则两轮不论在何处接触,过接触点所作两轮的公法线必须与两轮的连心线交于一定点。
定点C称为节点,分别以O1、O2为圆心,过节点C 所作的两个相切的圆称为节圆。
根据齿廓曲线满足齿廓啮合基本定律制出的齿轮有渐开线齿轮、摆线齿轮和圆弧线齿轮。
我们主要介绍渐开线齿轮。
渐开线的有关概念:1、发生线在基圆上滚过的长度等于基圆上相应被滚过的弧长;2、发生线即渐开线的法线,它始终与基圆相切,故也是基圆的切线;3、同一基圆上生成的任意两条反向渐开线间的公法线长度处处相等,任意两条同向渐开线间的法向距离处处相等;4、渐开线的形状取决于基圆的大小。
基圆越小,渐开线越弯曲;基圆越大,渐开线越平直;5、基圆内无渐开线。
2、承载能力高和较长的使用寿命。
第二节渐开线齿轮的基本参数及几何尺寸计算一、各部分名称端平面:垂直于齿轮轴线的平面;齿槽:相邻两轮之间的空间;齿顶圆(da)、齿根圆(df)、齿槽宽(ek)、齿厚(sk)、齿顶高(ha)、齿根高(hf)、齿宽(p)、全齿高(h)二、基本参数1、模数m:;2、压力角:规定分度圆上的压力角为标准压力角;3、齿顶高系数:;4、顶隙系数:;5、齿数z:。
当m、α不变时,z越大,db越大,渐开线越平直,若当z→∞时,db→∞,渐开线变成直线,齿轮变成齿条。
齿轮传动的概念齿轮传动是一种机械传动方式,它通过齿轮的啮合来传递动力和运动。
齿轮传动具有许多优点,如高效率、高精度、高可靠性、低噪音等,因此在各种机械系统中得到了广泛的应用。
一、齿轮传动的类型齿轮传动可以根据不同的分类方式分为多种类型。
常见的分类方式有:1.平行轴齿轮传动:这种类型的齿轮传动适用于两个平行轴之间的动力传递。
它包括直齿圆柱齿轮传动、斜齿圆柱齿轮传动、人字齿圆柱齿轮传动等。
2.相交轴齿轮传动:这种类型的齿轮传动适用于两个相交轴之间的动力传递。
它包括直齿锥齿轮传动、斜齿锥齿轮传动等。
3.空间齿轮传动:这种类型的齿轮传动适用于三个轴线不在同一平面内的动力传递。
它包括交错轴斜齿轮传动、准双曲面齿轮传动等。
二、齿轮传动的特点齿轮传动作为一种常见的机械传动方式,具有以下特点:1.高效率:齿轮传动的啮合紧密,动力传递效率高,一般在95%以上。
2.高精度:齿轮传动的精度较高,能够保证准确的运动和动力传递。
3.高可靠性:齿轮传动的结构简单,使用维护方便,寿命长,可靠性高。
4.低噪音:齿轮传动的啮合过程平稳,噪音较低。
5.适用范围广:齿轮传动适用于各种功率和转速的机械系统,能够满足各种不同的需求。
三、齿轮传动的应用齿轮传动在各种机械系统中得到了广泛的应用,如:1.汽车:汽车中的变速器、驱动桥等都是采用齿轮传动来实现动力的传递和变速。
2.航空航天:航空航天器中的发动机、减速器等都涉及到齿轮传动,以实现高精度的运动和动力控制。
3.工业机械:工业机械中的电机、减速器、链轮、皮带轮等都采用齿轮传动,以实现高效的力和速度传递。
4.医疗器械:医疗器械中的精密仪器、手术器械等需要采用高精度的齿轮传动,以保证准确和稳定的工作。
5.建筑机械:建筑机械中的挖掘机、起重机等需要采用强大的齿轮传动系统,以实现大功率和高效率的工作。
四、齿轮传动的未来发展随着科技的不断进步和创新,齿轮传动也在不断地发展和改进。
未来,齿轮传动将朝着以下几个方向发展:1.高精度:随着机械系统对精度要求的不断提高,齿轮传动也需要不断地提高精度等级,以满足越来越高的精度要求。

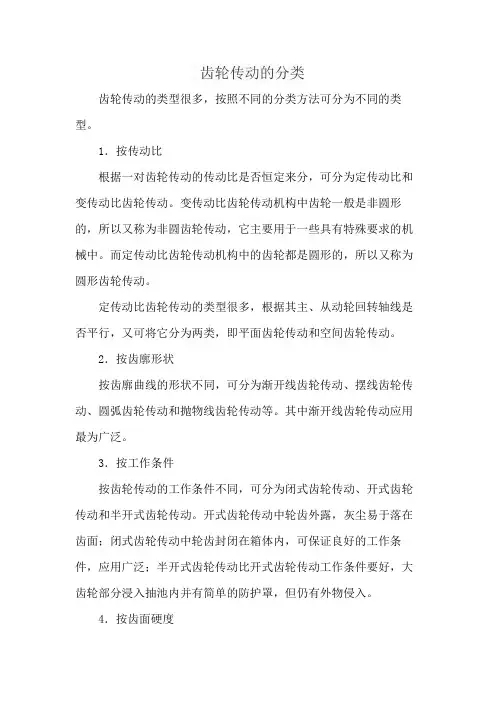

齿轮传动的分类
齿轮传动的类型很多,按照不同的分类方法可分为不同的类型。
1.按传动比
根据一对齿轮传动的传动比是否恒定来分,可分为定传动比和变传动比齿轮传动。
变传动比齿轮传动机构中齿轮一般是非圆形的,所以又称为非圆齿轮传动,它主要用于一些具有特殊要求的机械中。
而定传动比齿轮传动机构中的齿轮都是圆形的,所以又称为圆形齿轮传动。
定传动比齿轮传动的类型很多,根据其主、从动轮回转轴线是否平行,又可将它分为两类,即平面齿轮传动和空间齿轮传动。
2.按齿廓形状
按齿廓曲线的形状不同,可分为渐开线齿轮传动、摆线齿轮传动、圆弧齿轮传动和抛物线齿轮传动等。
其中渐开线齿轮传动应用最为广泛。
3.按工作条件
按齿轮传动的工作条件不同,可分为闭式齿轮传动、开式齿轮传动和半开式齿轮传动。
开式齿轮传动中轮齿外露,灰尘易于落在齿面;闭式齿轮传动中轮齿封闭在箱体内,可保证良好的工作条件,应用广泛;半开式齿轮传动比开式齿轮传动工作条件要好,大齿轮部分浸入抽池内并有简单的防护罩,但仍有外物侵入。
4.按齿面硬度
根据齿面硬度不同分为软齿面齿轮传动和硬齿面齿轮传动。
当两轮(或其中有一轮)齿面硬度≤350HBW时,称为软齿面传动;当两轮的齿面硬度均>350HBW时,称为硬齿面传动。
软齿面齿轮传动常用于对精度要求不太高的一般中、低速齿轮传动,硬齿面齿轮传动常用于要求承载能力强、结构紧凑的齿轮传动。
齿轮传动的类型虽然很多,但渐开线直齿圆柱齿轮传动是其中最简单、最基本的类型。
齿轮的三种传动方式一、直齿轮传动直齿轮传动是一种常见的齿轮传动方式。
它由两个齿轮组成,其中一个齿轮的齿数较小,称为从动齿轮,另一个齿轮的齿数较大,称为主动齿轮。
在直齿轮传动中,主动齿轮的旋转驱动从动齿轮的旋转,从而实现能量传递和速度变换。
直齿轮传动具有结构简单、传动效率高、传动精度较高等优点。
它广泛应用于各种机械设备中,如汽车传动系统、工业生产设备等。
直齿轮传动还可以通过改变齿轮的齿数比来实现速度调节,从而适应不同工作要求。
二、斜齿轮传动斜齿轮传动是一种常用的齿轮传动方式。
它由两个斜齿轮组成,齿轮的齿面是斜的,且齿轮轴不平行。
在斜齿轮传动中,主动齿轮的旋转驱动从动齿轮的旋转,实现能量传递和速度变换。
斜齿轮传动具有传动平稳、传动效率高、传动比稳定等优点。
它广泛应用于各种需要传递大功率的机械设备中,如船舶、飞机等。
斜齿轮传动还可以通过改变齿轮的模数和齿数来实现速度调节,从而满足不同工况的要求。
三、锥齿轮传动锥齿轮传动是一种特殊的齿轮传动方式。
它由两个锥形齿轮组成,齿轮的齿面是锥形的,齿轮轴相交于一点。
在锥齿轮传动中,主动齿轮的旋转驱动从动齿轮的旋转,实现能量传递和速度变换。
锥齿轮传动具有传动平稳、传动效率高、传动比可调等优点。
它广泛应用于各种需要传递大功率和变速的机械设备中,如汽车差速器、摩托车变速器等。
锥齿轮传动还可以通过改变齿轮的锥度和齿数比来实现速度调节,从而适应不同的工作要求。
总结:齿轮传动是一种常见的机械传动方式,具有结构简单、传动效率高、传动比可调等优点。
直齿轮传动、斜齿轮传动和锥齿轮传动是其中的三种常见方式。
它们在不同的机械设备中起到了重要的作用,实现了能量传递和速度变换。
在实际应用中,我们可以根据具体需求选择合适的齿轮传动方式,以满足不同工作要求。
第七章齿轮传动7-1 基础知识一、齿轮传动的主要类型及特点齿轮传动是最基本的机械传动形式之一,它的特点是传动准确、可靠、效率高,传递功率和速度的范围大。
齿轮传动按工作条件划分,则可分为:开式齿轮传动、半开式齿轮传动以及闭式齿轮传动。
(1)开式齿轮传动的齿轮完全暴露在外边,因此杂物易于侵入、润滑不良,齿面容易磨损,通常用于低速传动。
(2)半开式齿轮传动装有简单的防护装置,工作条件有一定的改善。
(3)闭式齿轮传动的的齿轮安装在封闭的箱体内,润滑及防护条件最好,常用于重要的场合。
齿轮传动按相互啮合的齿轮轴线相对位置划分,则可分为:圆柱齿轮传动、圆锥齿轮传动以及齿轮齿条传动。
(1)圆柱齿轮传动用于两平行轴之间的传动。
(2)圆锥齿轮传动用于两相交轴之间的传动。
(3)齿轮齿条传动可将旋转运动变为直线运动。
二、齿轮传动的失效形式及设计准则1.齿轮传动的失效形式齿轮传动的失效主要发生在轮齿。
常见的失效形式有:轮齿折断、齿面磨损、齿面点蚀、齿面胶合和塑性变形。
(1)轮齿折断闭式传动中,当齿轮的齿面较硬时,容易出现轮齿折断。
另外齿轮受到突然过载时,也可能发生轮齿折断现象。
提高轮齿抗折断能力的措施有:增大齿根过渡圆角半径及消除加工刀痕;增大轴及支承的刚性;采用合理的热处理方法使齿芯具有足够的韧性;进行喷丸、滚压等表面强化处理。
(2)齿面磨损齿面磨损是开式齿轮传动的主要失效形式之一。
改用闭式齿轮传动是避免齿面磨损的最有效方法。
(3)齿面点蚀齿面点蚀是闭式齿轮传动的主要失效形式,特别是在软齿面上更容易产生。
提高齿面抗点蚀能力措施有:提高齿轮材料的硬度;在啮合的轮齿间加注润滑油可以减小摩擦,减缓点蚀。
(4)齿面胶合对于高速重载的齿轮传动,容易发生齿面胶合现象。
另外低速重载的重型齿轮传动也会产生齿面胶合失效,即冷胶合。
提高齿面抗胶合能力的措施:提高齿面硬度和降低齿面粗糙度值;加强润滑措施,如采用抗胶合能力高的润滑油,在润滑油中加入添加剂等。
一、齿轮传动类型有哪几种齿轮传动是机械工程学的一个专业术语,是指利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。
齿轮传动的类型有很多,按传动比、齿廓形状、工作条件、齿面硬度等不同的方法可分为不同的类型,主要有以下几种:1、圆柱齿轮传动主要用于平行轴间的传动,圆柱齿轮传动的啮合形式有3种:外啮合齿轮传动,由两个外齿轮相啮合,两轮的转向相反;内啮合齿轮传动,由一个内齿轮和一个小的外齿轮相啮合,两轮的转向相同;齿轮齿条传动,可将齿轮的转动变为齿条的直线移动。
2、锥齿轮传动主要用于相交轴间的传动,其中直齿锥齿轮传动传递功率可到370千瓦,圆周速度5米/秒。
斜齿锥齿轮传动运转平稳,齿轮承载能力较高,但制造较难,应用较少。
曲线齿锥齿轮传动运转平稳,传递功率可到3700千瓦,圆周速度可到40米/秒以上。
3、行星齿轮传动适用于具有动轴线的齿轮传动。
行星齿轮传动类型很多,需要根据工作条件合理选择类型,一般常用的是由太阳轮、行星轮、内齿轮和行星架组成的普通行星传动,少齿差行星齿轮传动,摆线针轮传动和谐波传动等。
4、螺旋齿轮传动用于交错间的传动,但这类传动形式由于承载能力较低,磨损严重,因此应用比较少。
5、双曲面齿轮传动多用于交错轴间的传动,如汽车和拖拉机的传动中,由于有轴线偏置距,可以避免小齿轮悬臂安装。
6、蜗杆传动他说交错轴传动的主要形式,蜗杆传动可获得很大的传动比,并且工作平稳,传动比准确,可以自锁,不过蜗杆传动齿面间滑动较大,发热量较多,传动效率较低。
7、摆线齿轮传动用摆线作齿廓的齿轮传动。
这种传动齿面间接触应力较小,耐磨性好,无根切现象,但制造精度要求高,对中心距误差十分敏感。
一般只用于钟表及仪表中。
8、圆弧齿轮传动用凸凹圆弧做齿廓的齿轮传动。
特点是接触强度和承载能力高,易于形成油膜,无根切现象,齿面磨损较均匀,跑合性能好;不过也存在中心距、切齿深和螺旋角的误差敏感性很大,对制造和安装精度要求高等缺陷。
二、齿轮传动的特点有哪些齿轮传动是现代各种设备中应用最广泛的一种机械传动方式,这是因为齿轮传动具有的一些特点:1、齿轮传动的优点(1)传动精度高:与带传动、链传动相比,齿轮传动在理论上是准确、恒定不变的,因此在高速重载下要想减轻动载荷,实现平稳传动,齿轮传动是必须的。
齿轮传动的类型与特点齿轮传动是一种常见的机械传动方式,常用于不同转速要求的机械装置之间,它由一对或多对沿轴线排列的圆形齿轮构成,通过相互啮合转动,传递动力和扭矩,具有传动可靠、效率高、精度和稳定性好等特点。
下面将介绍齿轮传动的类型和特点。
1、平行轴齿轮传动平行轴齿轮传动是齿轮传动的最常见形式,指齿轮轴线平行且在同一平面。
其传递的力矩大、效率高,可分为两种类型:直齿轮和斜齿轮。
直齿轮啮合平稳,传递能力强,适用于中低速传动;而斜齿轮具有较小的啮合力矩和噪音,适用于高速传动。
垂直轴齿轮传动是指两个齿轮的轴线相互垂直。
该传动方式分为内啮合和外啮合两种形式。
内啮合适用于狭小空间,外啮合适用于中等功率的传动。
斜轴齿轮传动是指两个齿轮轴线倾斜一定角度,往往用于传递转速和扭矩较小的场合。
主要特点是启动平稳,噪声低,适用于高速传动。
4、离合器的齿轮传动离合器齿轮传动是指由离合器自由公转或离合器与三角带或链条传动的方式。
其主要特点是离合器本身具有离合和组合状态,能够实现变速传动。
行星齿轮传动是指一个或多个行星轮绕中心轴旋转的齿轮传动。
它具有结构紧凑、扭矩大、噪声小等特点,适用于高扭矩传动。
6、环形齿轮传动1、传动可靠性高齿轮传动具有结构简单、传动可靠、使用寿命长等特点。
由于它的齿轮啮合面积大,因此传递力矩时,齿轮之间一般不会错位跳齿,保证了传动的可靠性。
2、效率高齿轮传动的效率比带传动和链传动高,可达到95%以上。
这主要是由于齿轮啮合过程中,不会因滑动而导致能量损失,因此效率高。
3、精度和稳定性好齿轮的制造精度高,啮合接触点稳定,因此传动精度和稳定性好。
在工作时,齿轮的啮合面积大,分布在轮齿宽上,随着使用时间的增加,对齿轮啮合的影响较小。
4、结构复杂齿轮传动相较于带传动和链传动而言,结构较为复杂,必须要保证齿轮的制造和配合精度。
另外,为了增强轴向支撑,还需要离合器、轴承等支撑结构。
5、噪音大由于齿轮的啮合面积大,齿轮啮合过程中会产生较大的噪音。
齿轮传动的类型及应用特点齿轮传动是一种常见的多齿副传动方式,广泛应用于各个行业和领域。
根据传动轴相对位置的不同,齿轮传动可以分为平行轴齿轮传动、直角轴齿轮传动和斜齿轮传动等几种类型。
每种类型的齿轮传动都有其独特的应用特点。
平行轴齿轮传动:平行轴齿轮传动是最常用的一种齿轮传动形式,其特点是传动效率高、稳定可靠、传动比范围大、体积小等。
因此,平行轴齿轮传动广泛应用于机床、自动化设备、矿山设备、交通运输工具等领域。
平行轴齿轮传动的应用特点主要有以下几点:1. 传动效率高:平行轴齿轮传动的传动效率通常较高,一般可以达到95%以上,因此在要求传动效率高的场合得到广泛应用。
2. 传动比范围大:平行轴齿轮传动的传动比范围较大,可以通过改变齿轮的齿数比例来实现不同的传动比。
因此,在需要具备不同传输比例的机械设备中,平行轴齿轮传动被广泛应用。
3. 体积小:相比其他类型的齿轮传动,平行轴齿轮传动的体积较小,这使得它在体积有限的情况下可以灵活布置。
4. 平稳运行:由于平行轴齿轮传动的齿轮结构具有一定的齿数,齿轮运动过程中能够保持相对平稳的传动特性。
这使得平行轴齿轮传动在要求传动稳定的场合得到广泛应用。
5. 转矩传递能力强:平行轴齿轮传动的结构紧凑,齿轮之间的接触面积大,能够承载较大的转矩,具备较高的传递能力。
直角轴齿轮传动:直角轴齿轮传动是一种利用齿轮齿面的直角交错配合来实现传递动力的传动形式。
直角轴齿轮传动的应用特点主要有以下几点:1. 传动效率高:直角轴齿轮传动的传动效率一般较高,可以达到95%以上。
由于齿轮齿面的直角交错配合,使得传动时的能量损失较小。
2. 传动比准确:直角轴齿轮传动通过齿轮的齿数比例来实现不同的传动比,能够实现精确和稳定的传动比。
3. 平衡的转矩分配:直角轴齿轮传动可以同时传递两个相对垂直的轴上的转矩,能够实现转矩分配和传递。
这使得直角轴齿轮传动适用于需要转矩输出的场合。
4. 结构紧凑:直角轴齿轮传动的结构紧凑,齿轮之间传递动力的效率较高,能够实现较大的传动比和较高的传递能力。
齿轮传动类型特点及应用齿轮传动是一种常见且重要的机械传动方式,其特点包括传动效率高、传动精度高、传动比可靠、传动力矩大等。
在现代机械制造和各个行业中都有广泛的应用。
一、齿轮传动类型及特点1. 平行轴齿轮传动平行轴齿轮传动是最常见的一种齿轮传动类型,其特点如下:(1)传动效率高:平行轴齿轮传动的传动效率高达95%-98%,且传动效率随着传动比的增大而增大。
(2)传动精度高:齿轮传动具有固定的传动比,传动误差小。
(3)传动比可靠:通过改变齿轮的齿数和模数,可以获得所需的传动比。
(4)传动力矩大:由于齿轮的齿数多,因此能够传递较大的力矩。
应用:平行轴齿轮传动广泛应用于各个行业,如工程机械、汽车、风力发电等。
例如,汽车中的变速器、风力发电机中的传动机构等都采用了平行轴齿轮传动。
2. 锥齿轮传动锥齿轮传动由于具有斜齿轮的特点,其特点如下:(1)传动效率高:锥齿轮传动的传动效率与平行轴齿轮传动相当,可达95%-98%。
(2)传动精度高:由于斜齿轮的齿数少,所以传动精度比平行轴齿轮传动略差一些。
(3)传动比可靠:通过改变锥齿轮的齿数和齿顶角,可以获得不同的传动比。
(4)传动力矩大:锥齿轮传动能够传递较大的力矩,但比平行轴齿轮传动略差。
应用:锥齿轮传动广泛应用于各个行业,如机车、船舶、冶金等。
例如,机车中的传动机构、船舶中的传动装置等都采用了锥齿轮传动。
3. 内啮合齿轮传动内啮合齿轮传动是一种特殊的齿轮传动类型,其特点如下:(1)结构紧凑:内啮合齿轮传动由于内外啮合齿轮的特殊结构,使得传动机构体积小、结构紧凑。
(2)传动效率高:内啮合齿轮传动的传动效率高,可达95%-98%。
(3)传动比可变:通过改变内外啮合齿轮的齿数和模数,可以获得不同的传动比。
应用:内啮合齿轮传动主要应用于短程传动和紧凑型传动,如摩托车的传动装置、飞机的起落架传动装置等。
二、齿轮传动的应用1. 机械制造业齿轮传动在机械制造业中的应用广泛,如汽车、机床、起重机械、风力发电机等。
