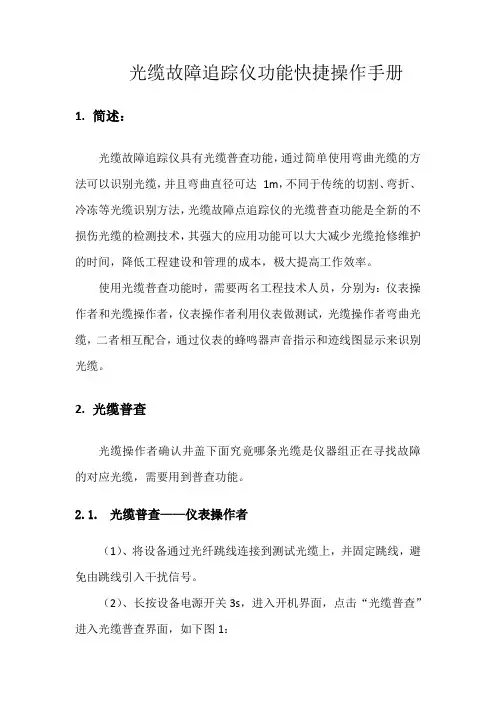

光缆故障追踪仪功能快捷操作手册1.简述：光缆故障追踪仪具有光缆普查功能，通过简单使用弯曲光缆的方法可以识别光缆，并且弯曲直径可达1m，不同于传统的切割、弯折、冷冻等光缆识别方法，光缆故障点追踪仪的光缆普查功能是全新的不损伤光缆的检测技术，其强大的应用功能可以大大减少光缆抢修维护的时间，降低工程建设和管理的成本，极大提高工作效率。

使用光缆普查功能时，需要两名工程技术人员，分别为：仪表操作者和光缆操作者，仪表操作者利用仪表做测试，光缆操作者弯曲光缆，二者相互配合，通过仪表的蜂鸣器声音指示和迹线图显示来识别光缆。

2.光缆普查光缆操作者确认井盖下面究竟哪条光缆是仪器组正在寻找故障的对应光缆，需要用到普查功能。

2.1.光缆普查——仪表操作者（1）、将设备通过光纤跳线连接到测试光缆上，并固定跳线，避免由跳线引入干扰信号。

（2）、长按设备电源开关3s，进入开机界面，点击“光缆普查”进入光缆普查界面，如下图1：（3）、点击“线路设置”，如下图2：（4）、选择适当的距离范围与脉冲宽度，点击获取，得出测试线路情况；确定好末端标杆（可以通过设备自动默认和手动放置标杆），设置好末端标杆后，点击“确定”，进入普查测试界面，如下图3：（5）、在测试光缆无外界干扰时，普查界面显示为一条水平直线，如下图4。

（6）、当调试仪表结束后，通知现场组的人员，对光缆进行 1.2 操作；当发现目标光缆时。

仪表会出现下图 5 情况，且仪表会发出蜂鸣声。

2.2.光缆普查——光缆操作者普查的现场操作是——取井下一段接近圆弧弯曲的光缆AB，AB 之间光缆长约0.8~1.2m，如图6 所示。

开始普查时，光缆操作者用手（或工具，不想下井的话）握住光缆AB 之间，使光缆在位置1 与位置2 之间来回摆动（中间摆动过程时间约 1 秒），到达位置 1 和位置2 的时候再停顿约1 秒。

位置1 与位置2 面角度为45°~90°即可。

如此反复直到普查确认。

气相色谱仪使用环境要求
《气相色谱仪使用环境要求》
嘿，大家知道吗，气相色谱仪这家伙啊，对使用环境那可是相当挑剔呢！就像我那次的经历一样。

有一回啊，我们实验室要进行一个很重要的实验，用到了气相色谱仪。

我们都知道这仪器娇贵得很呢。

当时啊，实验室里有点乱糟糟的，各种东西堆得到处都是。

我们把气相色谱仪搬出来准备开始工作。

一开始还没啥，可过了一会儿就不对劲了。

这仪器的数据好像不太对劲呀，怎么都测不准确。

大家就开始找原因，这一看才发现，原来啊，旁边有个小风扇在呼呼地吹着，那风就一直对着气相色谱仪呢。

哎呀呀，这可不行啊，它可不喜欢这样不稳定的气流环境呀。

然后呢，我们赶紧把那个小风扇给挪走了，又重新调整了一下周围的环境，让它处在一个相对安静、稳定的地方。

嘿，你还别说，这之后再测，数据就正常多啦。

所以啊，通过这件事我就深刻体会到了，气相色谱仪对使用环境要求可高啦！不能有太多干扰的气流，温度啊也得适中，不能忽冷忽热的，湿度也得控制好，不然它就会“闹脾气”，不好好工作啦。

咱可得好好对待它，给它创造一个舒服的“家”，这样它才能好好给我们帮忙，做出准确的实验结果呀！总之呢，一定要重视气相色谱仪的使用环境要求哦，可别马虎大意啦！。

电缆故障定点仪电缆路径探测接收机使用说明书第一章技术说明电缆故障定点仪/电缆路径探测接收机，主要用于电缆故障精确定点，以及用于地埋电缆的路径走向查找。

一、电缆故障定点仪/电缆路径探测接收机技术指标1、灵敏度：在输入信号频率为300Hz、幅度为10μV，信噪比为20：1＞2.5V。

条件下，不失真输出V2、输出阻抗：4-40(Ω)低阻输出。

3、功耗：V=9V，静态电流:声测档不大于12mA,声磁同步档不大于18mA。

4、工作电压：9V干电池供电。

5、工作环境温度：-10℃～+40℃。

6、外形尺寸：机箱体积：210×145×70mm。

第二章电缆故障定点仪/电缆路径探测接收机功能介绍一、电缆故障定点仪/电缆路径探测接收机面板及操作功能介绍定点仪正面及定点仪背面示意图如图2.1所示：图2.1 电缆故障定点仪/电缆路径探测接收机面板示意图电源开关、音量电位器旋钮：向上拉（或者顺时针旋转），电源接通，顺时针旋转、耳机音量增大。

表头增益：用于调节V表头摆动灵敏度，顺时针旋转，摆幅增大。

同时也用于调节φ表头摆动灵敏度，顺时针旋转，摆幅增大。

耳机输出插座：与定点仪配套耳机连接。

声测/声磁同步：按键抬起为声信号接收，耳机和V表头均反映声测探头接收声波信号。

按键按下，为声磁同步接收状态，此时V表头反映探头接收放电声波信号，φ表头和耳机则接收路径仪信号或者放电电磁波信号。

φ表头：声磁同步接收时反映接收磁信号大小幅度。

V表头：指示声波信号幅度。

电源指示灯：电池电压正常值为9V，电源开关打开，该指示灯发亮，若电池电压过低时，该指示灯已亮度变暗，定点仪灵敏度也大大降低，应及时更换同型号6F22型方块电池。

声输入插座：定点仪配套的，声测探头插入该插座。

电池盖板：更换电池时，拧下M3螺钉，打开电池盖板，更换同型号6F22型9V电池。

磁输入插座：当寻测电缆路径时，此插座插入同步接收天线。

二、电缆故障定点仪/电缆路径探测接收机配套附件介绍1、定点仪探头探头是定点仪配套附件。

电缆故障测试仪仪器面板及操作功能电缆故障测试仪仪器面板及操作功能一、电缆故障测试仪面板及键盘示意如图（2）所示：2. 仪器指示灯：分别为：充电、欠压、脉宽（0.2/2）。

3. 信号：信号接口4. 亮度：用来调节屏幕亮度5. 输入振幅：用于调节输入、输出脉冲幅度大小。

使用时应根据屏幕显示波形进行调节。

调节过小时，脉冲反射很小，甚至无法采样，如图（3）。

调节过大时，反射脉冲相连与基线无交点甚至基线会变成斜线，如图（4）。

一般采样前，输入振幅旋钮旋转1/3左右，然后根据波形大小在进行调节，重新采样。

6.电源开关7.操作键盘8.液晶显示屏1. 键盘功能介绍：本仪器使用14个轻触按键作为控制功能键，其中有12个是双功能键，键盘排列如图（5）所示：各键功能如下：0-9数字键：上电复位时，数字键可以键入年、月、日，在测试状态（非菜单状态，下同），测故障、测全长，当屏幕左上角显示“键入速度000”时，用数字键可以键入已知速度值；在脉冲速度状态，用数字键可以键入已知电缆长度。

总之，当屏幕提示需键入数据时，0-9键就为数字键，否则就为其它功能键。

单双波形显示选择键：按此键可以使屏幕由双波形显示转为单波形显示（双波形显示时，显示屏上半部显示2波形，下半部显示1波形），并随意转换，本仪器上电（复位）后，默认为上下双波形显示、并对存储区1（1波形）进行操作形式，按此键一次将变为全屏幕单波形显示方式。

该仪器有两个存储区，上电（复位）后，默认存储区1存储数据，当选择对存储区2（波形2）进行操作时，会在第二波形显示区（屏幕上半部）出现前次采样波形，属于正常现象，重按采样键，本次采样波形将取代上次存储波形。

1/2上下波形选择键：仪器内部有两个波形存储区，用此键可随意选择其中之一为主进行操作（包括采样、扩展、打印等）。

仪器上电复位后，自动默认对存储区1（1波形）进行操作（双屏显示时屏幕下半部显示存储区1波形，波形前有“1”或“2”）。

电缆寻迹及故障定位仪使用说明书尊敬的客户：感谢您选用本公司的产品！我们将竭诚为您提供全面周到的服务和技术支持。

为了您能安全有效的使用本仪器，充分发挥本仪器的各项功能，在使用本公司仪器之前，请仔细阅读本使用说明书，以便您能更好更全面的体验本公司产品给您带来的便利和高效。

本使用说明书手册将向您提供电缆寻迹及故障定位仪的性能、设置方法、测试方法、安装注意事项和操作使用的其他须知。

欢迎您随时向我们反馈您在使用本产品过程中对我们产品的意见和建议，我们将热忱为您服务!本手册版权归属本公司所有，未经许可，不得转印、发布和扩散,及将本手册内容用于其他用途。

目录1 概述 32 主要特点 33 主要技术参数 34 仪器工作原理 3 4.1寻迹原理 34.2定位原理 55 仪器组成 65.1 路径仪 65.1.1面板结构 65.1.2作用说明 65.2 定位仪 75.2.1面板结构 75.2.2作用说明 8 6仪器操作使用 96.1路径探测 96.1.1路径仪接线图 96.1.2定位仪接线图 96.1.3操作步骤 96.2用差分电位法定位故障 106.2.1路径仪接线图 106.2.2定位仪接线图 106.2.3操作步骤 116.2.4注意事项 126.3用听诊法定位故障 126.3.1高压设备接线图 126.3.2定位仪接线图 136.3.3操作步骤 13 7充电 14 8装箱清单 14 9产品保证 14电缆寻迹及故障定位仪使用说明书1概述电缆寻迹及故障定位仪是由路径仪、定位仪、感应式探头、电位差式探测架等组成。

本仪器是光缆、电缆故障定位测试的专用仪表，适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆。

其主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。

2主要特点♦接收灵敏度高♦静态漂移低♦定位精度高♦抗干扰能力强♦液晶屏显示信号及状态♦内置锂电池供电，并配有充电器3主要技术参数♦寻迹定位距离：市话电缆为3km，其它线缆可达20km♦定位阻抗范围：0~5MΩ♦定位精度：<±10cm♦埋深探测：<3m4仪器工作原理4.1寻迹原理（最大信号法）我们知道，当交流电流在导体中流过时，将会在导体周围产生交变的磁场，并且该磁场的磁力线都是以该导体为同轴的。

电缆故障定位仪的使用方法电缆故障定位仪（Cable Fault Locator）是一种使用电磁波或电流进行故障定位的仪器。

它主要用于电力、通信、铁路、石油、化工等行业的电力电缆的故障检测与定位。

下面将介绍电缆故障定位仪的使用方法。

一、准备工作1.确定故障类型：电缆的故障类型主要有绝缘击穿、绝缘老化、绝缘破损、接头接触不良、电缆接地等。

在使用电缆故障定位仪之前，需要确定故障类型，以便选择合适的仪器和方法。

2.检查设备状态：检查电缆故障定位仪本身的状态，包括电源、连接线、探头等是否正常工作，确认仪器的准确性和可靠性。

3.确定测量区域：在使用电缆故障定位仪之前，需要确定测量的电缆区域，并排除周围环境的干扰，尽量弱化刮风、下雨、雷电等天气条件对测量的影响。

二、绝缘故障定位1.绝缘击穿故障定位：绝缘击穿故障常常是因为电缆绝缘材料受到极端工作条件或外部损伤造成的。

在定位前，需要将电缆两端暂时接地，并用电缆故障定位仪测量接地点的距离。

通过计算时间和电阻的关系，可以计算故障点的距离。

2.绝缘老化故障定位：绝缘老化常常是电缆长时间使用后人工橡胶绝缘材料硬化、老化造成的。

在定位前，需要先将大多数直流电源的正负极与故障电缆连接，然后将电缆上的环状电极放在故障点之上，通过测量电导率和其它特征参数来定位。

3.绝缘破损故障定位：绝缘破损是电缆绝缘材料被外部因素损坏导致电缆绝缘性能降低。

在定位前，需要先将故障电缆一端接地，并使用电缆故障定位仪测量接地点的距离。

再使用强电源将故障点以外的部分加电压，通过测量电位差来定位。

4.接头接触不良故障定位：接头接触不良是电缆接头内部连接不良导致电流不能顺利通过，产生局部发热和电压降。

在定位前，需要将电缆接头内部产生的电流进行测量，通过电压差计算故障点的位置。

5.电缆接地故障定位：电缆接地是电缆绝缘材料因为一些因素造成绝缘性能不足，导致电缆与地之间的电阻变小。

在定位前，将电缆接地并使用电缆故障定位仪测量接地点的距离和电阻，通过计算距离和电阻的关系来定位故障点。

智能型电缆故障检测仪操作规程范本智能型电缆故障检测仪是一种先进的设备，用于快速、准确地检测电缆故障。

为了保证操作的高效性和安全性，以下是智能型电缆故障检测仪的操作规程范本：一、准备工作1. 确保操作人员具备相关的专业知识和技能，并熟悉电缆故障检测仪的操作方法。

2. 检查电缆故障检测仪的外观和电源线是否完好。

3. 将电缆故障检测仪与电源连接，确保电源稳定。

二、操作流程1. 打开电缆故障检测仪的电源开关，并等待仪器启动。

2. 按照仪器的操作界面提示，选择正确的电缆类型和故障检测模式。

3. 将故障电缆的两端分别连接到仪器的测试接口，确保连接牢固可靠。

4. 在操作界面上设置故障检测的参数，例如检测频率、测量范围等。

5. 点击“开始检测”按钮，仪器将开始对电缆进行故障检测。

三、结果处理1. 在检测过程中，根据仪器上的提示，观察故障检测仪的显示结果。

2. 如果仪器显示故障位置和故障类型，请按照仪器的提示进行相应的处理。

3. 如果仪器没有显示明确的故障位置和故障类型，可以尝试调整故障检测的参数，重新进行检测。

4. 在检测完成后，将电缆故障检测仪的电源开关关闭，并断开与电源的连接。

四、注意事项1. 在操作过程中，应严格按照操作规程进行，不可随意更改参数或操作顺序。

2. 操作人员应保证操作环境的清洁、干燥，避免灰尘、水汽等对仪器造成损坏。

3. 若发现电缆故障检测仪出现异常情况或故障，请立即停止使用，并联系专业人员进行检修。

4. 运输和存储电缆故障检测仪时，应注意防震、防潮等措施，避免意外损坏。

五、维护保养1. 定期清洁电缆故障检测仪的外观和测试接口，保证其良好的工作状态。

2. 对电缆故障检测仪进行定期的检测和校准，确保测量结果的准确性。

3. 在停止使用电缆故障检测仪时，应注意将其存放在干燥、通风的地方。

以上是智能型电缆故障检测仪的操作规程范本，希望能对操作人员进行正确的指导，确保工作的顺利进行。

智能型电缆故障检测仪操作规程范本（二）一、概述智能型电缆故障检测仪（以下简称检测仪）是一种高精度的电缆故障检测设备，能够有效地筛查和定位电缆故障。

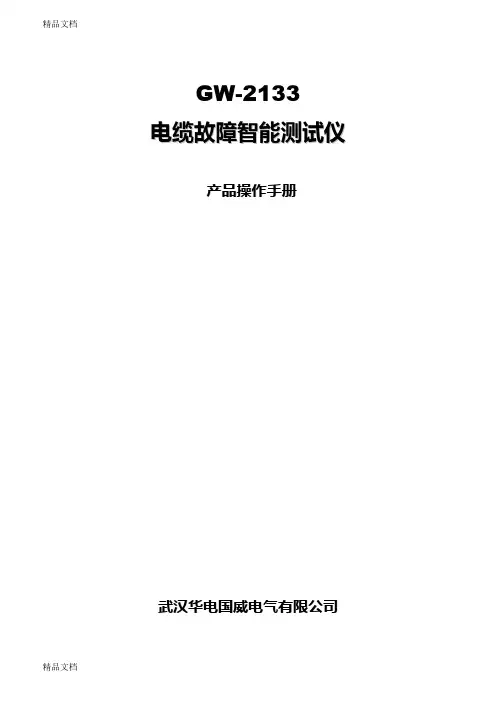

GW-2133电缆故障智能测试仪产品操作手册武汉华电国威电气有限公司尊敬的用户：感谢您购买本公司GW-2133电缆故障智能测试仪。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。

注意事项由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！—请勿在易爆环境中操作！—请勿在潮湿环境下操作!—防止火灾或人身伤害！—保持产品表面清洁和干燥。

—只有本公司人员才可执行维修！本手册内容如有更改，恕不通告。

没有武汉华电国威电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。

目录一、概述 (4)二、主要特点 (4)三、主要技术指标 (5)四、探测原理 (6)五、仪器基本工作原理与组成 (10)六、面板控制机构和按键菜单的作用 (11)七、测试前的准备工作 (14)八、仪器的使用和故障测试方法 (15)九、注意事项 (18)十、测试中的几个技术问题 (19)十一、附录 (21)GW-2133电缆故障智能测试仪一、概述有线通信的畅通和电力的输送有赖于电缆线路的正常运行。

一旦线路发生障碍，不及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。

因而，电缆故障测试仪是维护各种电缆的重要工具。

电缆故障智能测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。

电缆故障智能测试仪是一套综合性的电缆故障探测仪器。

能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。

特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

产品数据表简体中文库存号：136-7891电缆定位器•查找墙壁中的导线、导线中断、导线短路•跟踪土壤中的导线•检测熔丝和分配电流电路•跟踪可能被灰泥意外覆盖的插座和配电插座•检测地板供暖系统中的中断和短路•跟踪金属输水和供暖管道•无需使用任何其他仪器，即可用于所有应用领域（无电压和带电）•发射器显示屏指示传输级别、传输代码以及外部电压•接收器显示屏指示接收级别、传输代码以及电源电压检测•以自动和手动方式调整灵敏度•可以关闭声音接收信号•自动关闭电源功能•背光•在恶劣照明条件下工作时，提供附加照明功能•提供额外的发射器，以扩展或区分多个信号发射器：输出信号............................................... 125kHz外部电压检测电压范围............................................... 12 (400V)频率范围............................................... 0...60Hz展示 ...................................................... LCD 显示屏外部电压检测....................................... 交流400V 交流/直流过电压类别........................................... III 类 300V污染等级 (2)自动关闭电源....................................... 约1 小时（无操作）电源 ...................................................... 一节 9V 电池，NEDA 1604，IE6F22.Power 消耗 ...................................................... 交流18mA熔断器 .................................................. F0.5A 500V，6.3 x 32 mm温度范围（工作） ............................... 0...40°C，相对湿度最高 80%（无冷凝）温度范围（存储） .... -20...60°C，相对湿度最高 80%（无冷凝）高出 MSL 的高度................................. 高达 2000 米尺寸 ...................................................... 130 x 69 x 32mm重量 (130)接收器：跟踪深度............................................... 跟踪深度取决于材料介质和应用电缆定位器模式 ................................... 约0...2 米（单级应用）............................................................... 约0...0.5 米（双极应用）电压检测............................................... 约0...0.4 米展示 ...................................................... LCD，带功能和条形图电源 ...................................................... 一节 9V 电池，NEDA 1604，IE6F22.Power 消耗 ...................................................... 约23mA（不带背光或灯）............................................................... 约35mA（带背光）............................................................... 最大 40mA（背光和灯）自动关闭电源....................................... 约5 分钟（无操作）温度范围（工作） ............................... 0...40°C，相对湿度最高 80%（无冷凝）温度范围（存储） ................................ -20...60°C，相对湿度最高 80%（无冷凝）高出 MSL 的高度................................. 高达 2000 米。

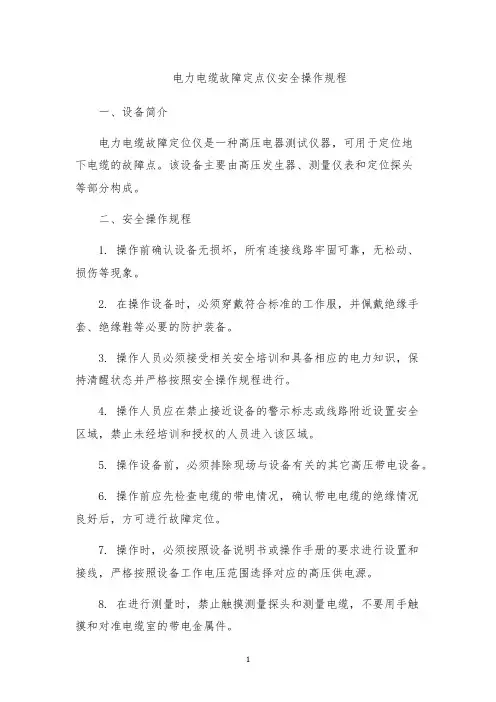

电力电缆故障定点仪安全操作规程一、设备简介电力电缆故障定位仪是一种高压电器测试仪器，可用于定位地下电缆的故障点。

该设备主要由高压发生器、测量仪表和定位探头等部分构成。

二、安全操作规程1. 操作前确认设备无损坏，所有连接线路牢固可靠，无松动、损伤等现象。

2. 在操作设备时，必须穿戴符合标准的工作服，并佩戴绝缘手套、绝缘鞋等必要的防护装备。

3. 操作人员必须接受相关安全培训和具备相应的电力知识，保持清醒状态并严格按照安全操作规程进行。

4. 操作人员应在禁止接近设备的警示标志或线路附近设置安全区域，禁止未经培训和授权的人员进入该区域。

5. 操作设备前，必须排除现场与设备有关的其它高压带电设备。

6. 操作前应先检查电缆的带电情况，确认带电电缆的绝缘情况良好后，方可进行故障定位。

7. 操作时，必须按照设备说明书或操作手册的要求进行设置和接线，严格按照设备工作电压范围选择对应的高压供电源。

8. 在进行测量时，禁止触摸测量探头和测量电缆，不要用手触摸和对准电缆室的带电金属件。

9. 当探头接触地面或金属杆体时，应将操作人员与探头联结电缆良好接地，以避免操作人员触电。

10. 当设备维修和更换元器件等操作时，必须在设备与配线柜的面板上切断高压电源，确认电源切断后方可进行操作，严格保持带电部件安全间距。

11. 在使用后，必须将设备清理、清洁、保养好并正确存放，以便下次使用。

三、事故处理1. 遇到紧急情况，必须立即切断高压电源，并在切断前立即警告现场人员。

2. 如有人员触电或意外中断电源，应立刻拨打急救电话，并尽快就近将伤者转移到医院进行及时治疗。

3. 如设备出现故障，应立即停机检查，并按照操作手册要求进行维修处理，绝不能私自拆卸和修理。

四、结论电力电缆故障定位仪是一种高危的电气设备，在使用前必须经过相关人员的培训和理解，并要严格遵守操作规程。

只有做好安全措施，才能保证设备运行的安全稳定，提高测量精度，实现准确的电缆故障定位。

敬告欢迎使用本公司为您提供的产品!请在仔细阅读本用户手册，尤其是关注其中的安全警告和提示之后，再正式使用本产品。

本公司不断地对产品进行改进完善，提供的仪器个别地方可能与本手册的内容有所不同，请注意查阅随机资料。

本产品没有可以自行维修的部分，请勿拆机！出现故障请及时与本公司联系。

目录第一章概述 (1)一、功能特点 (2)二、可选扩展功能模块 (2)三、可选附件 (2)四、技术指标 (3)五、配置 (4)六、接收机信息和菜单设置 (6)第二章发射信号的一般方法 (8)一、直连法 (8)二、卡钳耦合法 (12)三、辐射感应法 (14)第三章电缆探测的信号发射方法 (16)一、停运电缆的信号发射方法 (16)二、运行电缆的信号发射方法 (20)第四章主动探测 (24)一、路径探测 (24)二、深度测量 (32)第五章被动探测 (37)一、路径探测 (37)二、深度测量 (39)第六章电缆识别（选配功能） (41)一、柔性卡钳智能识别 (41)二、柔性卡钳电流测量 (45)三、听诊器识别 (46)第七章管线接地故障定点（选配功能） (48)第八章电缆低阻和断线故障定点 (54)一、相间短路故障定点 (54)二、相对铠装故障定点 (56)三、断线故障定点 (57)四、无铠装电缆相对地故障的定点 (58)第九章GNSS定位（选配功能） (59)第十章GNSS路径测距（选配功能） (62)第十一章存储和传输（选配功能） (64)第十二章维护和质保 (67)第一章概述是一套高性能专用地下电缆路径探测及识别仪，由信号发射机和接收机组成，可用于地下电缆及金属管线的路径探测、深度测量和管线普查，配合多种选配附件，可以进行唯一性识别，以及管道绝缘破损和部分类型电缆故障的查找。

主机可选附件测深辅助传感器发射卡钳识别柔性卡钳听诊器1kV查障升压器A字架图1-1-1仪器外观一、功能特点1.多种功能合一：路径探测+电缆识别+A字架查障。

电缆故障定位仪操作手册电缆故障定位仪操作手册是抽取完整版说明书的部分重点内容，如果您在阅读过程中遇不明白的问题可查阅完整版说明书或者联系时基电力售后服务部门，他们会及时与您解答。

测试前的准备1、故障类型判断在使用电缆故障定义仪之前，应先对故障类型进行判断，以便确定采用哪种测试方式，借助于万用表、绝缘电阻测试仪或其他工具以及现场经验，对故障类型进行预判。

如果故障类型是开路、短路、接触不良、或低阻抗接地，应使用低压脉冲法进行测量，如果是高阻故障，则应采用高压冲击法，如果故障类型不能确定，则可以使用波形比较法。

2、低压脉冲法测量过程（1）将所有设备与被测电缆断开；（2）将被测电缆连接到接到测试仪的输出端口上。

（3）打开仪器电源开关；（4）将模式选择开关打到脉冲模式上，屏幕右上角显示“脉冲法”；（5）输入与被测电缆对应的波速值。

（6）将增益电位器调到最大，然后按发送脉冲键发送测试脉冲，屏幕上得到反射波；（7）如果没有反射波，则应调整测量范围然后重发脉冲，如此反复试几次，直到观察到反射波为止；（8）调整增益并重发脉冲，使反射波的前沿最陡；（9）按左或右键将测量光标移动到反射波的前沿上，此时屏幕左上角显示的就是故障的距离；（10）为了提高精度，(按7.2 中7中a) 的方法改变波形比例，将波形扩展后，按上述方法进行精确定位;（11）故障类型可根据反射波的极性进行判断。

3、冲击高压闪络法流程（1）冲击高压法的作用是通过放电球间隙向直流脉冲高压，使故障点击穿产生闪络，闪络时，配合接收装置进行故障定位；（2）按下图所示线路将电缆故障定位仪与被试品连接，地线要求接触良好，其中储能电容C要求大于1μF，耐压应能满足试验要求，其它设备要求与直闪法相同，电感视被测电缆段的长度或根据反射波形适当增大或减小。

（4）调节调压器升高试验电压至故障能被击穿为止，调节器球间隙的距离应视故障电阻和试验电压能正常放电决定，冲击闪络故障点放电正常与否可由放电的全过程波形判断。

讲解电缆故障测试仪正确使用步骤电气工作人员使用电缆故障测试仪来测试故障，非常方便和准确定位在一米以内。

无需多次挖掘路面，可以节省大量的人力、物力和财力，同时也节约了维护成本。

为帮助大家更好地使用电缆故障检测仪。

我们拿到电缆故障测试仪后，应该仪器自检。

首先将耳机插入测准仪，打开电源开关，电源指示灯亮，表示进入工作状态。

戴上耳机用手指按住上边的红色接线柱，应听到耳机里由蜂鸣声，说明本机工作正常。

然后将红黑探测线插入测准仪。

首先在探测之前。

要先弄清楚漏电线路的故障性质。

如果只是绝缘胶皮破损，向大地漏电（放电）但线路不短路，不断线时可用常规向线路送电进行探测。

如果线路短路且对大地漏电或线间不短路绝缘良好，有部分短线点对大地漏电时，可将被测线路所有的线，三线或者四线并接在一起，向电路单相送电进行探测如果对地绝缘良好，内芯短线故障可针对短线单根进行单相送点探测。

在被测地埋线上方，从线路一段向另一端探测，缓慢向前行走，在对地绝缘良好的线段耳机基本无声，同时发光管亮起一灯或者不亮，当接近故障点C时，声音逐渐由小变大，发光管有一灯变为二、三灯亮，到故障点A时声音最大，此时发光管全亮，当越过A点到达B点时，声音逐渐变小至消失，发光管全亮逐渐到*熄灭。

然后退回到声音最大点地方A点，即为故障点。

注意：探测一段时间后，发现指示灯不是很亮了，一定要充电后再进行测量。

不然探测仪的电量将大大影响探测精度。

如过地埋线漏电故障太多或者对地埋线不能供电时，可加上一个信号发射器探测。

使用信号发射器时，应该首先把被测的高压线路与高压连线全部断开。

然后把信号发射器的红色接线柱，接在地埋线其中一根或者多跟线上，黑色接线柱接上地线（在无专业地线情况下，可以把线的铜丝直接缠在在螺丝刀上，插到地上，与大地接触）。

再按照以上步骤，就可以探测。

正常可以通电检测只使用探测仪是，通电后，探测仪直接进行探测线路的电压信号传输到哪里断了就好。

但是不能通电时配合上信号发射器，它可以向电线发出脉冲信号，就可以理解为给这个电线通上了一个电源再接着进行检测。
