丹佛斯动态压差平衡阀ASV

动态压差平衡阀工作原理
图为动态压差平衡阀回水安装示意图，其中A、B、C三个热用户为压差控制对象，供水压力为P1，阀前压力为P2，回水压力为P3，供回水压差为△P1-3，控制压差为△P1-2，阀门工作压差为△P2-3。

阀门通过导压管与供水管连接。

如图所示：
对于上图管路而言，控制压差△P1-2的变化直接影响A、B、C三用户的流量大小。

当供水压力P1增大时，供回水压差△P1-3增大，感压膜带动阀杆下移，阀门开度减小，△P2-3增大，从而维持控制压差△P1-2不变；同样，当其中某用户（如A）流量调小或关断时，被控制管段的总阻力变大，此时P2 减小,△P1-2瞬间增大，感压膜带动阀杆下移，阀门开度减小，△P2-3增大，△P1-2恢复原来大小。

通过阀门的动态调节，维持△P1-2恒定，从而使得流量恒定。

当供水压力P1减小时，供回水压差△P1-3减小，但由于阀塞限位杆的限制，感压膜无法带动阀杆上移，阀门开度不能增加，此时控制压差△P1-2减小，可以实现对被控管路流量的调节。

平衡阀介绍及其工作原理暖通空调系统一、暖通空调系统常见的几种水力平衡设备：暖通空调系统常见的水力平衡设备主要有用于消除静态水力失调、实现静态水力平衡的静态水力平衡阀和用于消除动态水力失调、实现动态水力平衡的动态压差平衡阀、动态流量平衡阀、动态平衡电动开关阀、“动态压差平衡阀与电动调节阀组合”以及一体式动态平衡电动调节阀等。

1、静态平衡阀：静态平衡阀是消除暖通空调水系统静态水力失调、实现静态水力平衡的主要设备。

静态平衡阀实质上是一个具有明确的“流量-压差-开度”关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。

在暖通空调水系统中，静态平衡阀保证的不是系统中单个管道的流量值，它要维持的是在系统初调试时，通过静态平衡阀的调节作用，使系统中各个管路的流量比值与设计流量的比值一致，这样当系统的总流量等于设计总流量时，各个末端设备及管道的流量也同时达到设计流量。

静态平衡阀主要应用于系统分集水器、分支管道以及末端设备处。

2、动态压差平衡阀：动态压差平衡阀是消除暖通空调系统动态水力失调、实现动态平衡的主要设备之一。

动态压差平衡阀具有关键点定压差功能，它通过阀门内部的自力式机构，能自动地将系统两个关键点之间的压差恒定在设定压差值。

基于全面水力平衡系统对分系统定压、分级定压以及设备定压的要求，动态压差平衡阀广泛地应用在系统主管、分支管道以及各种末端设备处。

3、动态流量平衡阀：动态流量平衡阀是消除系统动态水力失调的设备之一。

动态流量平衡阀实质是在一定的压差范围内维持管道的流量始终不变，流量值的大小可以根据系统要求进行定制，因此它又叫做“定流量平衡阀”。

动态流量平衡阀主要应用于水力系统中要求保持流量不变的管道，如冷水机组冷冻、冷却水管以及采用变风量调节系统制冷供热量的末端设备管道处。

4、动态平衡电动开关阀：动态平衡电动开关阀是暖通空调水系统消除动态水力失调、实现动态平衡的主要设备之一。

动态平衡电动开关阀具有动态平衡和电动开关功能，当阀门开启时，它能动态地将管道的实际流量恒定在设计流量值，并不受系统压力波动的影响。

动态态平衡阀缩写
《动态态平衡阀缩写》
动态态平衡阀是一种在管道系统中用于调节流体流量和保持系统压力平衡的装置。

它可以帮助管道系统在不同工况下保持稳定的流量和压力，从而提高系统的能效和节能性能。

动态态平衡阀的缩写是DBV，它是一种集成了动态水力平衡和流量控制功能的阀门装置。

在管道系统中，DBV可以根据实际需要自动调节阀门的开启程度，以实现系统的动态水力平衡和节能控制。

DBV通常适用于大型的暖通空调系统、采暖系统、工业制冷系统等需要动态水力平衡的管道系统。

它不仅可以提高系统的运行效率，还可以减少管道中的水流噪音和振动，保护管道和设备免受压力冲击。

随着节能环保理念的深入人心，动态态平衡阀作为一种节能调节装置，受到了越来越多管道系统工程师和设计师的青睐。

它的智能控制功能、稳定的性能和高效的节能效果，让它成为了管道系统优化设计和改造的重要选择之一。

总的来说，动态态平衡阀作为一种关键的管道系统节能设备，对于提高系统的运行效率、保护设备和管道以及实现节能减排目标都起到了重要作用。

随着技术的不断发展，相信动态态平衡阀在管道系统中的应用前景将更加广阔。

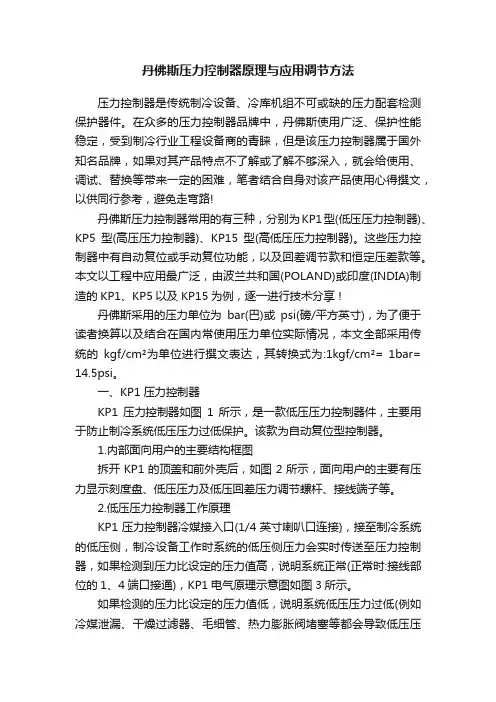

丹佛斯压力控制器原理与应用调节方法压力控制器是传统制冷设备、冷库机组不可或缺的压力配套检测保护器件。

在众多的压力控制器品牌中，丹佛斯使用广泛、保护性能稳定，受到制冷行业工程设备商的青睐，但是该压力控制器属于国外知名品牌，如果对其产品特点不了解或了解不够深入，就会给使用、调试、替换等带来一定的困难，笔者结合自身对该产品使用心得撰文，以供同行参考，避免走弯路!丹佛斯压力控制器常用的有三种，分别为KP1型(低压压力控制器)、KP5型(高压压力控制器)、KP15型(高低压压力控制器)。

这些压力控制器中有自动复位或手动复位功能，以及回差调节款和恒定压差款等。

本文以工程中应用最广泛，由波兰共和国(POLAND)或印度(INDIA)制造的KP1、KP5以及KP15为例，逐一进行技术分享 !丹佛斯采用的压力单位为bar(巴)或psi(磅/平方英寸)，为了便于读者换算以及结合在国内常使用压力单位实际情况，本文全部采用传统的kgf/cm²为单位进行撰文表达，其转换式为:1k gf/cm²= 1bar=14.5psi。

一、KP1压力控制器KP1压力控制器如图1所示，是一款低压压力控制器件，主要用于防止制冷系统低压压力过低保护。

该款为自动复位型控制器。

1.内部面向用户的主要结构框图拆开KP1的顶盖和前外壳后，如图2所示，面向用户的主要有压力显示刻度盘、低压压力及低压回差压力调节螺杆、接线端子等。

2.低压压力控制器工作原理KP1压力控制器冷媒接入口(1/4英寸喇叭口连接)，接至制冷系统的低压侧，制冷设备工作时系统的低压侧压力会实时传送至压力控制器，如果检测到压力比设定的压力值高，说明系统正常(正常时:接线部位的1、4端口接通)，KP1电气原理示意图如图3所示。

如果检测的压力比设定的压力值低，说明系统低压压力过低(例如冷媒泄漏、干燥过滤器、毛细管、热力膨胀阀堵塞等都会导致低压压力过低)，为了保护压缩机，不至于在压力过低或者没冷媒的系统中运行时，导致压缩机温升过高、磨损加剧、加速老化等，所以一旦检测到低压压力低于设定值时，就会报警保护，触头1、4断开，切断压缩机电路，1、2接通促使指示灯或喇叭得电报警等，使压缩机保护停机等，实现低压过低保护功能。

静态平衡阀与动态平衡阀的区别
刘仕浩
静态平衡阀(也叫数字锁定平衡阀)需要通过专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，但是每次改动都需要通过仪表对阀进行再锁定，动态的是自力的不用这么麻烦的，依靠管网中被调介质自身的压力变化进行自动恒定流量，静态的在工程造价上要略微便宜些。

其和动态区别在于：动态平衡阀分为流量(流量动态控制阀)和压差(自力式压差控制阀)控制两种，根据实际需求选用。

动态平衡阀用于解决各台末端因温控阀门频繁动作而引起的支路压差平衡问题。

静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，用于解决管路设计中存在的支路压差平衡问题。

静态平衡阀的工作原理是：通过改变阀芯与阀座的间隙(开度)，来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用；静态平衡阀既可安装在供水管上，也可以安装在回水管上，一般要安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供(回)水管不必再设截止阀。

动态平衡阀的工作原理：通过改变平衡阀的阀芯的过流面积来适应阀门前后的变化，从而达到控制流量的目的。

动态平衡阀可安装在供水管上，也可安装在回水管上。

当系统流体工作压力超过散热器允许工作压力时，为安全起见，动态平衡阀宜安装在供水管上。

无论静态平衡阀或动态平衡阀，自身都是阻抗元件，尤其是动态平衡阀，要求系统在选配水泵时必须考虑该平衡阀引起的附加扬程。

丹佛斯压差控制阀说明书丹佛斯压力开关KP系列的安装及使用众所周知，在一般的制冷系统中，都会用到高低压力开关，用来控制压缩机的启停、风机启停，从而确保制冷系统的正常运行。

今天和大家简单的交流一下压力开关KP的安装和使用。

KP的安装在托架上或者在纯平表面上安装KP压力控制器。

也可以在压缩机上安装压力控制器。

在不利条件下，角铁托架可能会增强安装平面的振动。

因此在出现强烈振动的地方应始终使用墙装托架。

如果有出现水滴或水雾的风险，则必须使用附带的顶板。

顶板可将外壳的防护等级增加到IPIP 44并且适用于所有的KP压力控制器。

要达到IP 44的防护等级，必须将控制器安装在角铁托架(060-105666)或墙板托架(060-105566)上来盖住其背板上的孔。

包含自动复位功能的所有装置均配有顶板。

带有手动复位的装置也可以使用顶板，但在这种情况下，必须单独购买（单压，代码为060-109766；双压，代码为060-109866）。

如果装置要用在污浊的条件下或者暴露在浓重的水雾中—从顶部或从侧面—则必须安装防护帽。

防护帽可与角铁托架或墙装托架一起使用。

如果装置存在暴露在多水环境中的风险，则当产品安装在特殊IP55外壳中后可达到更高的防IP 55护等级。

IP 55外壳有单压(060-033066)和双压(060-035066)可供选择。

控制器的压力管连接必须始终以正确的方式安装到管路上，即使液体不会聚积在波纹管底部。

尤其是在以下情况下，很可能会出现该风险：装置位于很低的周围环境中时，例如在气流中在管路的底部进行连接时。

这样的液体可能会损坏高压控制器。

因此，压缩机的振动得不到抑制并可能引发触点颤动。

放置多余的毛细管如果发生振动，多余的毛细管可能会破裂并导致失去所有的系统充注物。

因此遵守以下原则便显得非常重要：当直接安装在压缩机上时：固定毛细管，使压缩机/控制器装置作为一个整体一起振动。

必须盘起并扎紧多余的毛细管。

注意：根据EN规则，禁止使用毛细管来连接安全压力控制器。
