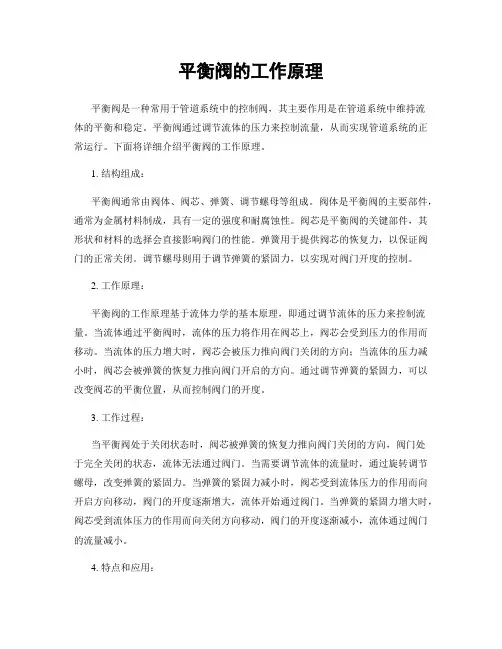

平衡阀的工作原理平衡阀是一种常用于管道系统中的控制阀,其主要作用是在管道系统中维持流体的平衡和稳定。
平衡阀通过调节流体的压力来控制流量,从而实现管道系统的正常运行。
下面将详细介绍平衡阀的工作原理。
1. 结构组成:平衡阀通常由阀体、阀芯、弹簧、调节螺母等组成。
阀体是平衡阀的主要部件,通常为金属材料制成,具有一定的强度和耐腐蚀性。
阀芯是平衡阀的关键部件,其形状和材料的选择会直接影响阀门的性能。
弹簧用于提供阀芯的恢复力,以保证阀门的正常关闭。
调节螺母则用于调节弹簧的紧固力,以实现对阀门开度的控制。
2. 工作原理:平衡阀的工作原理基于流体力学的基本原理,即通过调节流体的压力来控制流量。
当流体通过平衡阀时,流体的压力将作用在阀芯上,阀芯会受到压力的作用而移动。
当流体的压力增大时,阀芯会被压力推向阀门关闭的方向;当流体的压力减小时,阀芯会被弹簧的恢复力推向阀门开启的方向。
通过调节弹簧的紧固力,可以改变阀芯的平衡位置,从而控制阀门的开度。
3. 工作过程:当平衡阀处于关闭状态时,阀芯被弹簧的恢复力推向阀门关闭的方向,阀门处于完全关闭的状态,流体无法通过阀门。
当需要调节流体的流量时,通过旋转调节螺母,改变弹簧的紧固力。
当弹簧的紧固力减小时,阀芯受到流体压力的作用而向开启方向移动,阀门的开度逐渐增大,流体开始通过阀门。
当弹簧的紧固力增大时,阀芯受到流体压力的作用而向关闭方向移动,阀门的开度逐渐减小,流体通过阀门的流量减小。
4. 特点和应用:平衡阀具有以下特点:- 稳定性好:通过调节阀芯的平衡位置,可以实现对流体流量的精确控制,保持管道系统的平衡和稳定。
- 响应速度快:平衡阀的结构简单,阀芯移动灵活,响应速度较快,可以快速调节流体的流量。
- 耐腐蚀性强:平衡阀通常采用耐腐蚀的材料制成,能够适应各种流体的工作环境。
平衡阀广泛应用于各种管道系统中,特别是需要精确控制流量的场合,如化工、石油、冶金等行业。
它可以用于控制液体、气体等各种介质的流量,保证管道系统的正常运行。
压差旁通平衡阀工作原理
压差旁通平衡阀是一种用于控制流体压力差的装置。
其工作原理如下:
1. 基本结构:压差旁通平衡阀由主要通道、平衡通道和阀芯组成。
主要通道连接入口和出口,平衡通道连接入口和出口的两侧。
2. 工作原理:当流体从入口流入主要通道时,流体会通过平衡通道进入阀芯的两侧。
在阀芯正常关闭的情况下,流体压力的差异会导致阀芯受到不平衡力的作用,使阀芯打开。
3. 压差平衡:当流体的压差小于设定值时,阀芯会被平衡力关闭,阀芯两侧的流体压力达到平衡。
而当流体的压差超过设定值时,阀芯会打开一定程度,平衡通道的流量会增加,以减小压差。
通过不断调整阀芯的开度和平衡通道的流量,压差旁通平衡阀能够稳定地控制流体压力差。
4. 应用:压差旁通平衡阀通常被用于管道系统中,用于控制流体在管道中的流动压力差异。
其主要作用是保持管道的稳定运行,防止过大的压力差对流体输送系统造成损坏或安全隐患。
动态压差平衡阀工作原理
图为动态压差平衡阀回水安装示意图,其中A、B、C三个热用户为压差控制对象,供水压力为P1,阀前压力为P2,回水压力为P3,供回水压差为△P1-3,控制压差为△P1-2,阀门工作压差为△P2-3。
阀门通过导压管与供水管连接。
如图所示:
对于上图管路而言,控制压差△P1-2的变化直接影响A、B、C三用户的流量大小。
当供水压力P1增大时,供回水压差△P1-3增大,感压膜带动阀杆下移,阀门开度减小,△P2-3增大,从而维持控制压差△P1-2不变;同样,当其中某用户(如A)流量调小或关断时,被控制管段的总阻力变大,此时P2 减小,△P1-2瞬间增大,感压膜带动阀杆下移,阀门开度减小,△P2-3增大,△P1-2恢复原来大小。
通过阀门的动态调节,维持△P1-2恒定,从而使得流量恒定。
当供水压力P1减小时,供回水压差△P1-3减小,但由于阀塞限位杆的限制,感压膜无法带动阀杆上移,阀门开度不能增加,此时控制压差△P1-2减小,可以实现对被控管路流量的调节。
压差平衡动态调节阀工作原理压差平衡动态调节阀(简称压平阀)是一种可以自动调节流体压差的阀门。
其工作原理基于流体力学的平衡原理和压力控制技术,可以实现流体管道系统内的稳定流量。
压差平衡动态调节阀的工作原理可以分为两个方面:一是通过传感器感知管道内的压差变化;二是通过控制机构调节阀门的开度,从而改变流体通过阀门的截面积,达到压差平衡的目的。
首先,压差平衡动态调节阀的一个重要组成部分是压差传感器。
压差传感器可以测量管道两侧的压差,并将测得的压差信号反馈给控制系统。
传感器通常采用压阻式、电容式或者薄膜式等传感技术,能够准确地测量压差的变化。
其次,控制系统根据传感器反馈的压差信号,判断管道内的流体压差情况,并根据设定的控制策略计算出需要调整的阀门开度。
控制系统一般包括了采集、处理和控制三个主要的功能模块。
采集模块负责接收传感器反馈的压差信号,处理模块根据设定的控制算法进行计算,控制模块则根据计算结果控制阀门的开度。
最后,阀门的开度调节是实现压差平衡的关键环节。
阀门的开度通过控制系统输出的控制信号传递给执行机构,执行机构可以是电动执行器、气动执行器等。
执行机构接收到控制信号后,通过位移传感器感知和控制阀门的开度,进而改变阀门的截面积。
当管道内的流体压差发生变化时,传感器会及时感知到这种变化,并将信号传给控制系统。
控制系统根据测得的压差信号进行处理,在计算模块中根据设定的算法计算出阀门开度的调整量。
然后,控制信号通过控制模块传递给执行机构,执行机构调整阀门的开度,使流体通过阀门的截面积发生相应的变化。
阀门的开度调整会对管道内的流体压差产生反作用力,从而使压差发生恢复和平衡。
压差平衡动态调节阀能够实时地感知和调节管道的压差,使流体流量保持在一个稳定的范围内。
它广泛应用于工业生产中的流程控制系统,如石化、能源、冶金、化工等行业的管道系统中,可以实现精确控制流体流量,提高生产过程的稳定性和效率。
总之,压差平衡动态调节阀的工作原理是通过传感器感知管道内的压差变化,然后通过控制系统计算和控制阀门的开度,以实现流体压差的平衡。
压差平衡阀的作用原理是什么?压差平衡阀,亦称自力式压差控制阀,是一种不需外来能源依靠被调介质自身压力变化进行自动调节的阀门,适用于分户计量或自动控制系统中。
压差平衡阀为双瓣结构,结构紧凑,用于供热(空调)水系列中,恒定被控制系统的压差,并有以下的特点:1、恒定被控制系统压差;2、支持被控系统内部自主调节;3、吸收外网压差波动;4、采用先进的无级调压结构,控制压差可调比可达25:1;5、具备自动消除堵塞功能;6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。
压差平衡阀的使用方法:1、介质流动方向应与阀体箭头方向一致;2、压差平衡阀应安装在回水管上,阀上接导压管,导压管的另一端与供水管连接,建议在导压管供水端安装1/2〃球阀,以便启动消除堵塞功能;3、在导压管前的供水管上应安装过滤网,避免水质太差造成该阀失去自动调节功能;4、供水管和该阀前的回水管应分别装设压力表,便于调节控制压差;5、如发现该系统流量过大或过小,可能的原因是管道元件安装时的杂物卡阻在阀塞上,可将1/2〃球阀关闭3—5分钟,这时如果是较轻堵塞,即可自动消除,如还不能消除,则要拆开阀门检查消除堵塞物;6、控制压差调节方法:逆时针方向调节调压阀杆,观察压差。
压差平衡阀选型说明:按式KV=G/式中(G7I3∕h),根据最大流量和可能的最小工作压差计算所需的最大KV值,应小于阀门的最大KV值;根据最小流量和可能的最大工作压差计算所需的最小KV值,应大于阀门的最小KV值,如G=3-10M∕h,ZXP〃最大=200KPa,ZXP〃最小=20KPa,KV最大=10/二25,KV最小二3/二2.12,选择DN50即符合要求,建议尽量不变径选用阀门。
压差平衡阀的用途:为何室内安装自控装置必须安装压差平衡阀原因如下:L如果不安装压差平衡阀,近端用户由于压差过大,当近端用户室内温度达到设置值时,由于感温包的膨胀推力是有限的使恒温阀无法关断,使近端用户室内温度超标。
平衡阀的工作原理平衡阀是一种常用的控制阀,用于调节流体的压力和流量。
它能够自动调节阀门的开度,以保持系统中的压力稳定。
平衡阀在工业生产中具有广泛的应用,特别是在液压系统中常见。
工作原理:平衡阀的工作原理基于流体力学和压力平衡的原理。
它由阀体、阀芯、弹簧和调节装置等组成。
当流体通过平衡阀时,流体的压力作用在阀芯上。
阀芯上的压力将与弹簧上的压力相平衡,从而使阀芯保持在一个稳定的位置。
当系统中的压力发生变化时,阀芯会自动调节阀门的开度,以保持系统中的压力稳定。
平衡阀的调节装置通常由手动调节装置和自动调节装置组成。
手动调节装置允许操作人员手动调节阀门的开度,以满足系统的需求。
自动调节装置通常由传感器和控制器组成,可以根据系统压力的变化自动调节阀门的开度。
应用领域:平衡阀广泛应用于各种工业领域,特别是在液压系统中。
以下是一些平衡阀的应用场景:1. 液压系统中的平衡阀用于控制液压系统的压力和流量,以确保系统的稳定性和安全性。
2. 石油和天然气工业中的平衡阀用于控制流体的压力和流量,以保护设备和管道免受过高或过低的压力影响。
3. 化工工业中的平衡阀用于控制化学品的流动,以确保生产过程的安全和稳定。
4. 制药工业中的平衡阀用于控制药品的流动,以确保药品的质量和安全性。
总结:平衡阀是一种控制阀,通过自动调节阀门的开度来保持系统中的压力稳定。
它的工作原理基于流体力学和压力平衡的原理。
平衡阀在液压系统和其他工业领域中具有广泛的应用。
通过使用平衡阀,可以确保系统的稳定性和安全性,提高生产效率和产品质量。

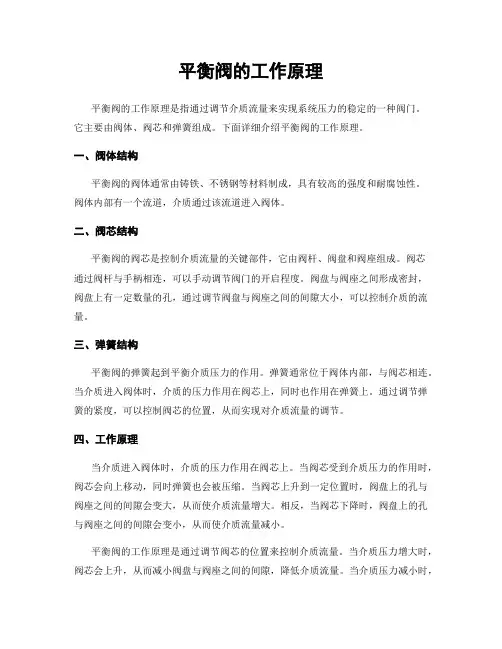

平衡阀的工作原理平衡阀的工作原理是指通过调节介质流量来实现系统压力的稳定的一种阀门。
它主要由阀体、阀芯和弹簧组成。
下面详细介绍平衡阀的工作原理。
一、阀体结构平衡阀的阀体通常由铸铁、不锈钢等材料制成,具有较高的强度和耐腐蚀性。
阀体内部有一个流道,介质通过该流道进入阀体。
二、阀芯结构平衡阀的阀芯是控制介质流量的关键部件,它由阀杆、阀盘和阀座组成。
阀芯通过阀杆与手柄相连,可以手动调节阀门的开启程度。
阀盘与阀座之间形成密封,阀盘上有一定数量的孔,通过调节阀盘与阀座之间的间隙大小,可以控制介质的流量。
三、弹簧结构平衡阀的弹簧起到平衡介质压力的作用。
弹簧通常位于阀体内部,与阀芯相连。
当介质进入阀体时,介质的压力作用在阀芯上,同时也作用在弹簧上。
通过调节弹簧的紧度,可以控制阀芯的位置,从而实现对介质流量的调节。
四、工作原理当介质进入阀体时,介质的压力作用在阀芯上。
当阀芯受到介质压力的作用时,阀芯会向上移动,同时弹簧也会被压缩。
当阀芯上升到一定位置时,阀盘上的孔与阀座之间的间隙会变大,从而使介质流量增大。
相反,当阀芯下降时,阀盘上的孔与阀座之间的间隙会变小,从而使介质流量减小。
平衡阀的工作原理是通过调节阀芯的位置来控制介质流量。
当介质压力增大时,阀芯会上升,从而减小阀盘与阀座之间的间隙,降低介质流量。
当介质压力减小时,阀芯会下降,增大阀盘与阀座之间的间隙,增加介质流量。
通过不断调节阀芯的位置,平衡阀可以实现对介质流量的精确控制,从而实现系统压力的稳定。
五、应用领域平衡阀广泛应用于各种工业领域,如石油化工、电力、冶金、制药等。
它可以用于调节液体、气体和蒸汽等介质的流量,确保系统的稳定运行。
平衡阀的工作原理简单、可靠,具有很高的使用寿命和较低的维护成本,因此受到广大用户的青睐。
综上所述,平衡阀的工作原理是通过调节阀芯的位置来控制介质流量,从而实现系统压力的稳定。
它由阀体、阀芯和弹簧组成,具有结构简单、使用寿命长等优点,在各个工业领域得到广泛应用。
平衡阀工作原理平衡阀是一种常见的调节阀门,它的主要作用是在管道系统中平衡流量,保持系统的稳定性。
平衡阀的工作原理是通过调节阀门的开度来控制流量,从而达到平衡流量的目的。
本文将详细介绍平衡阀的工作原理及其应用。
一、平衡阀的结构平衡阀的结构主要由阀体、阀芯、弹簧、调节螺母等组成。
其中,阀体是平衡阀的主体部分,它通常由铸铁、铜、不锈钢等材料制成。
阀芯是平衡阀的关键部件,它的位置和开度决定了阀门的流量大小。
弹簧是平衡阀的辅助部件,它的作用是保持阀门的稳定性。
调节螺母是平衡阀的调节部件,通过调节螺母的位置来改变阀门的开度,从而控制流量。
二、平衡阀的工作原理平衡阀的工作原理是基于流体力学原理的。
当流体通过管道时,由于管道的长度、直径、弯曲等因素的影响,流体的速度和压力会发生变化。
这种变化会导致流体在管道中形成局部的高速流动和低速流动,从而影响整个管道系统的流量和压力分布。
平衡阀的作用就是通过调节阀门的开度来平衡流量,使得流体在管道中的速度和压力分布更加均匀,从而保持系统的稳定性。
平衡阀的工作原理可以分为两个阶段:开启阶段和平衡阶段。
在开启阶段,阀门处于关闭状态,流体无法通过阀门进入管道。
当调节螺母旋转时,阀芯开始向上移动,阀门逐渐打开,流体开始进入管道。
此时,阀门的开度越大,流量也就越大。
在平衡阶段,阀门已经完全打开,流体开始在管道中流动。
此时,阀芯的位置和开度决定了阀门的流量大小。
如果流量过大,阀芯会向下移动,阀门的开度会减小,从而减少流量。
如果流量过小,阀芯会向上移动,阀门的开度会增大,从而增加流量。
通过这种方式,平衡阀可以自动调节阀门的开度,使得流量保持在一个稳定的范围内。
三、平衡阀的应用平衡阀广泛应用于各种管道系统中,如供水系统、暖通空调系统、工业管道系统等。
在供水系统中,平衡阀可以平衡不同楼层的水压,保证每个楼层的水压稳定。
在暖通空调系统中,平衡阀可以平衡不同房间的空气流量,保证每个房间的温度和湿度均匀。
平衡阀的作用和工作原理
平衡阀是一种流体调节装置,广泛应用于供水系统、空调系统、暖通系统等领域。
平衡阀的作用主要是在系统中实现流体的动态平衡,确保系统各个支路中流体的流量分配均匀,避免出现某些支路流量过大或过小的情况,从而提高系统的工作效率,减少能耗。
平衡阀的工作原理
1.阀芯调节: 平衡阀通过调节阀芯的开度来控制流体的流量。
阀芯的开
度与阀座之间的间隙大小决定了流体通过阀体的通道的面积,从而影响流量大小。
2.差压调节: 平衡阀通过感应流体通过阀体时的压力差,根据压力差的
大小来调节阀芯的开度,从而实现流量的动态平衡。
3.流体力学原理: 平衡阀利用流体力学原理,通过改变流道的形状或流
动的方向,调节流体的速度和压力,以达到流量的平衡分配。
平衡阀的主要作用
1.确保系统运行稳定: 平衡阀能够保证系统内各个支路的流量均衡,避
免产生过载或低负荷的情况,确保系统的运行稳定。
2.节能减排: 通过平衡阀调节系统流量,可以避免一些供水管路中流量
过大造成的能量浪费,降低系统的运行成本,实现节能减排的目的。
3.延长设备寿命: 平衡阀可以减少系统中的冲击、振动,保护设备不受
过载工作的影响,延长设备的使用寿命。
4.提高系统的控制精度: 平衡阀的调节范围较宽,可以更准确地控制系
统的流量和温度,提高系统的控制精度。
综上所述,平衡阀在供水系统、空调系统等领域具有重要的作用,通过调节流量,保持系统的平衡运行,节约能源,延长设备寿命,提高系统控制精度。
它的工作原理主要是通过阀芯调节、差压调节和流体力学原理来实现流量的平衡分配。

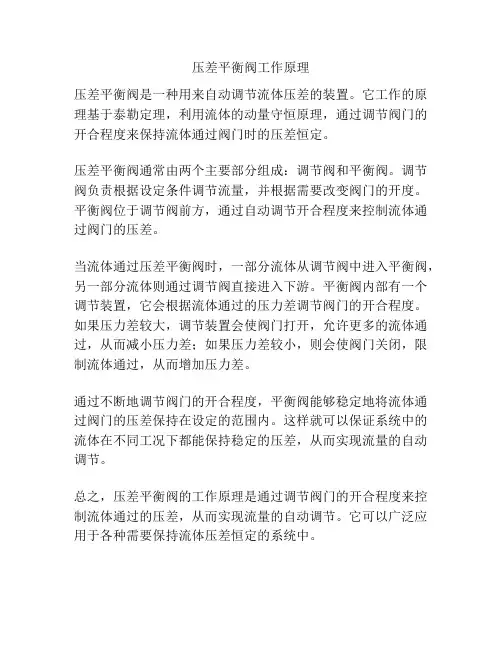

压差平衡阀工作原理
压差平衡阀(Pressure Balance Valve)是一种常用于管道系统
中的控制阀,它的工作原理是通过调节阀内的孔径大小,使得流体通过阀门时的压差保持在设定的范围内。
压差平衡阀通常由阀体、阀芯和调节器组成。
阀芯上设有一个孔,当调节器旋转时,孔的大小也会随之调整。
阀体内部通常分为进口口、出口口和节流孔。
在阀门工作时,流体从进口口进入,经过节流孔后,流经阀芯的孔进入出口口,并最终进入下一个管道系统。
当压差平衡阀工作时,阀芯所设的孔在调节器的作用下会改变大小。
当进口压力较高时,阀芯孔的大小会减小,通过节流孔的流量减少,从而降低出口的压力。
相反,当进口压力较低时,阀芯孔的大小会增大,通过节流孔的流量增加,以提高出口的压力。
通过这种方式,阀门可以在设定的压差范围内保持压力平衡。
压差平衡阀在管道系统中起到了平衡压力的作用,使得系统内的压力始终保持在设定的范围内。
这对于一些需要控制压力的系统来说非常重要,例如供水系统、供暖系统等。
同时,压差平衡阀还可以提高系统的稳定性和安全性,避免压力过低或过高对系统的影响。
压差平衡阀的作用原理是什么?
压差平衡阀,亦称自力式压差控制阀,是一种不需外来能源依靠被调介质自身压力变化进行自动调节的阀门,适用于分户计量或自动控制系统中。
压差平衡阀为双瓣结构,结构紧凑,用于供热(空调)水系列中,恒定被控制系统的压差,并有以下的特点:
1、恒定被控制系统压差;
2、支持被控系统内部自主调节;
3、吸收外网压差波动;
4、采用先进的无级调压结构,控制压差可调比可达25:1;
5、具备自动消除堵塞功能;
6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。
压差平衡阀的使用方法:
1、介质流动方向应与阀体箭头方向一致;
2、压差平衡阀应安装在回水管上,阀上接导压管,导压管的另一端与供水管连接,建议在导压管供水端安装1/2"球阀,以便启动消除堵塞功能;
3、在导压管前的供水管上应安装过滤网,避免水质太差造成该阀失去自动调节功能;
4、供水管和该阀前的回水管应分别装设压力表,便于调节控制压差;
5、如发现该系统流量过大或过小,可能的原因是管道元件安装时
的杂物卡阻在阀塞上,可将1/2"球阀关闭3—5分钟,这时如果是较轻堵塞,即可自动消除,如还不能消除,则要拆开阀门检查消除堵塞物;
6、控制压差调节方法:逆时针方向调节调压阀杆,观察压差。
压差平衡阀选型说明:
按式KV=G/式中(G-M3/h),根据最大流量和可能的最小工作压差计算所需的最大KV值,应小于阀门的最大KV值;根据最小流量和可能的最大工作压差计算所需的最小KV值,应大于阀门的最小KV值,如G=3-10M/h,△P"最大=200KPa,△P"最小=20KPa,KV最大=10/=25,KV最小=3/=2.12,选择DN50即符合要求,建议尽量不变径选用阀门。
压差平衡阀的用途:
为何室内安装自控装置必须安装压差平衡阀原因如下:
1.如果不安装压差平衡阀,近端用户由于压差过大,当近端用户室内温度达到设置值时,由于感温包的膨胀推力是有限的使恒温阀无法关断,使近端用户室内温度超标。
2.如果不安装压差平衡阀,近端用户压差过大,远端用户压差小,外网压差不平衡,造成近端和远端用户室内温度产生时序,如果采用间接性供暖方式,由于时序过长造成远端用户还未达到用户需求时就到了供暖的间歇时间,使远端用户无法达到供暖要求,如变频变流量调节时由于时序过长远端用户还未达到用户需求时即到了热源循环水泵的转数调小的时候,使变频装置无法发挥应有的功效。
3.如果不安装压差平衡阀当各用户调节时会相互干扰,如果一个
或几个恒温阀调节时,会引起所有的恒温阀无谓的动作。
4.如果不安装压差平衡阀,室内温度达到需求时由于近端用户压差过大,会导致恒温阀产生噪音,影响舒适度。
5.如果不安装压差平衡阀,感温包长时间在高压差工资下还会简短恒温阀的使用寿命。
空调及采暖系统中平衡阀种类性能概况
在空调及采暖系统中,作为输配能量的水循环系统的水力平衡是非常重要的。
一个平衡的水力系统是满足用户需求、节约运行能耗的基础。
在空调及采暖系统中,冷(热)媒由闭式管路系统输配到各用户。
对于一个设计优良的管网系统,各用户在末端控制阀(电控阀、温控阀等)的开度为100%时应该均能获得设计水量,而各用户在末端控制阀的开度改变时既可得到所需的流量又互不干扰。
这样的水系统是一个水力平衡的系统,否则就是水力不平衡系统,水力不平衡又称水力失调。
水力失调一般分为静态失调和动态失调两种。
所谓静态失调又称为稳态失调。
即系统中,各用户在设计状态下,实际流量与设计流量不符。
这种水力失调是根本性的,如不加以解决,影响始终存在。
对于定流量系统,这种失调现象可用静态平衡阀或动态平衡阀来解决,区别在于前者需用仪表进行调节,而后者不需要。
所谓动态失调又称为稳定性失调。
即系统中,当一些用户的水流量改变(关闭或调节)时,会引起系统的阻力分布发生变化,从而导致其他用户的流量随着改变。
这种水力失调是随机变化的、动态的。
这种失调现象静态平衡
阀无法解决,只能用动态平衡阀来解决。
例如:某大厦为六层楼,如未安装动态流量平衡阀,则水系统在实际运行中会动态失调。
在空调供冷季节,第一~二层房间会太冷,三~四层房间刚好达到设计舒适温度,五~六层房间则太热。
反之,在采暖季节,第一~二层房间会太热,三~四层房间刚好达到设计舒适温度,五~六层房间则太冷。
安装动态流量平衡阀后,不管是一~六层房间全都使用还是只有部份房间在使用空调,所有房间均可达到设计温度。
