XX电信MSTP专线产品培训解析

•MSTP技术基础•MPLS技术概述•MSTP与MPLS VPN融合方案•业务配置与调试技巧目录•网络安全与可靠性保障措施•总结与展望MSTP概念及特点MSTP特点包括：支持多业务接入和处理、高效的带宽利用率、灵活的网络扩展性、完善的网络管理和保护机制等。

MSTP体系结构与工作原理MSTP体系结构包括物理层、数据链路层、网络层和传输层等多个层次，其中数据链路层又包括多个子层，如SDH帧结构子层、映射子层等。

MSTP工作原理主要是通过将不同业务映射到SDH帧结构中，利用SDH的传输和交换能力实现多业务的传送和处理。

同时，MSTP还支持多种保护机制，如路径保护、子网连接保护等，确保网络的高可靠性和可用性。

MSTP设备类型及功能MSTP应用场景分析MSTP应用场景广泛，包括城域网、接入网、企业网等多个领域。

在城域网中，MSTP可以实现多业务的统一承载和管理，提高网络带宽利用率和管理效率；在接入网中，MSTP可以提供灵活的业务接入方式和完善的网络保护机制；在企业网中，MSTP可以满足企业对于数据、语音和视频等多种业务的需求，并提供高可靠性和安全性的网络保障。

控制平面数据平面管理平面030201MPLS 网络体系结构MPLS工作原理及优势工作原理优势MPLS VPN技术简介技术原理MPLS VPN利用MPLS标签栈实现VPN业务的隔离和转发，支持多层次的VPN嵌套。

实现方式通过路由目标（RT）和导出/导入路由策略实现VPN间的路由隔离和互通。

安全性采用访问控制列表（ACL）、加密等技术保障VPN数据的安全性。

MPLS VPN应用场景分析企业网络云服务提供商运营商网络融合方案架构设计融合设备选择网络层次结构选用支持MSTP的设备，如高端路由器和交换机。

接口与协议融合方案实现原理MSTP技术MPLS VPN技术融合实现融合后网络性能优化措施01020304带宽管理QoS保障安全性增强可靠性提升典型案例分析案例一01案例二02案例三030102确定网络拓扑和VLAN…配置交换机基础参数启用MSTP协议配置端口角色和状态验证配置结果030405MSTP业务配置流程确定网络拓扑和VPN 实例规划配置VPN 实例和路由配置MP-BGP 协议验证配置结果启用MPLS 和LDP 协议配置路由器基础参数MPLS VPN 业务配置流程调试过程中常见问题及解决方法端口状态异常MSTP协议异常MPLS LSP隧道建立失败VPN路由信息未正确学习典型故障案例分享案例一案例二案例三加密技术的应用，包括数据传输加密和存储加密，确保数据的机密性和完整性。

MSTP培训教程•MSTP技术概述•MSTP网络架构与原理•MSTP配置与部署•MSTP保护与优化策略•MSTP故障排查与处理•MSTP新技术发展趋势MSTP技术概述MSTP定义与特点MSTP（基于SDH的多业务传送平台）是指基于SDH平台同时实现TDM、ATM、以太网等业务的接入、处理和传送，提供统一网管的多业务节点。

MSTP特点包括：支持多种物理接口、支持多种协议的封装和映射、提供QoS保障、支持动态带宽分配、提供综合网络管理功能等。

主要支持TDM 业务的映射和复用，采用PDH 或SDH 技术。

第一代MSTP在第一代基础上增加了对ATM 业务的支持，采用VC 虚级联和LCAS 等技术。

第二代MSTP在第二代基础上增加了对以太网业务的支持，采用GFP 、LAPS 、MPLS 等技术，并支持RPR 等环网保护技术。

第三代MSTP 向智能化、多业务融合、高带宽、低时延等方向发展。

未来MSTP 发展趋势MSTP 发展历程MSTP 在运营商网络中广泛应用于城域网、接入网和骨干网等场景，提供多业务接入和传输功能。

运营商网络MSTP 在企业网络中可用于构建高可靠、高性能的园区网络，提供数据、语音和视频等业务的综合传输。

企业网络MSTP 在电力、交通、政府等专网领域也有广泛应用，提供定制化的网络解决方案。

专网应用MSTP 应用场景MSTP网络架构与原理核心层汇聚层接入层层次化设计MSTP 网络架构01020304由高性能交换机组成，负责高速数据转发和路由选择。

连接核心层和接入层，实现数据汇聚和流量控制。

直接连接用户设备，提供网络接入服务。

采用层次化网络设计，便于管理和扩展。

MSTP工作原理MSTP基于生成树协议（STP）发展而来，通过阻塞冗余链路来消除网络环路。

MSTP支持多个生成树实例，每个实例可独立配置和管理。

MSTP采用快速生成树协议（RSTP/MSTP）算法，实现网络故障时的快速收敛。

通过配置不同实例的优先级和路径成本，实现网络负载均衡。

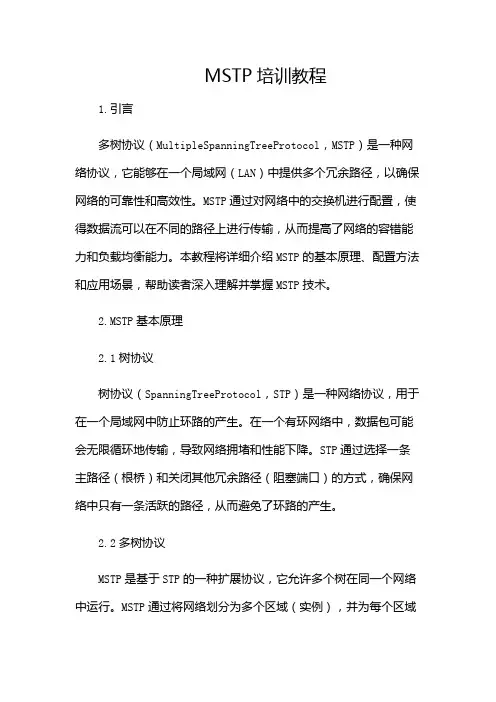

MSTP培训教程1.引言多树协议（MultipleSpanningTreeProtocol，MSTP）是一种网络协议，它能够在一个局域网（LAN）中提供多个冗余路径，以确保网络的可靠性和高效性。

MSTP通过对网络中的交换机进行配置，使得数据流可以在不同的路径上进行传输，从而提高了网络的容错能力和负载均衡能力。

本教程将详细介绍MSTP的基本原理、配置方法和应用场景，帮助读者深入理解并掌握MSTP技术。

2.MSTP基本原理2.1树协议树协议（SpanningTreeProtocol，STP）是一种网络协议，用于在一个局域网中防止环路的产生。

在一个有环网络中，数据包可能会无限循环地传输，导致网络拥堵和性能下降。

STP通过选择一条主路径（根桥）和关闭其他冗余路径（阻塞端口）的方式，确保网络中只有一条活跃的路径，从而避免了环路的产生。

2.2多树协议MSTP是基于STP的一种扩展协议，它允许多个树在同一个网络中运行。

MSTP通过将网络划分为多个区域（实例），并为每个区域配置一个独立的树，从而实现了对不同流量进行隔离和优化。

每个区域都有一个唯一的标识符（实例ID），用于区分不同的树。

3.MSTP配置方法3.1MSTP基本配置1）选择根桥：在网络中选择一个交换机作为根桥，其他交换机将根据根桥的信息进行树的计算。

2）配置交换机：为每个交换机分配一个唯一的桥优先级（BridgePriority），用于确定树中的根桥和备份桥。

3）配置端口：为每个交换机的端口分配一个唯一的端口优先级（PortPriority），用于确定树中的根端口和指定端口。

4）启动MSTP：在所有交换机上启动MSTP协议，并设置相应的实例ID和版本号。

3.2MSTP高级配置1）负载均衡：通过配置不同的实例和端口，可以实现流量的负载均衡，提高网络的性能和可靠性。

2）环路保护：通过配置环路保护功能，可以防止环路的产生，并快速恢复网络。

3）根保护：通过配置根保护功能，可以防止非法交换机成为根桥，确保网络的稳定性。

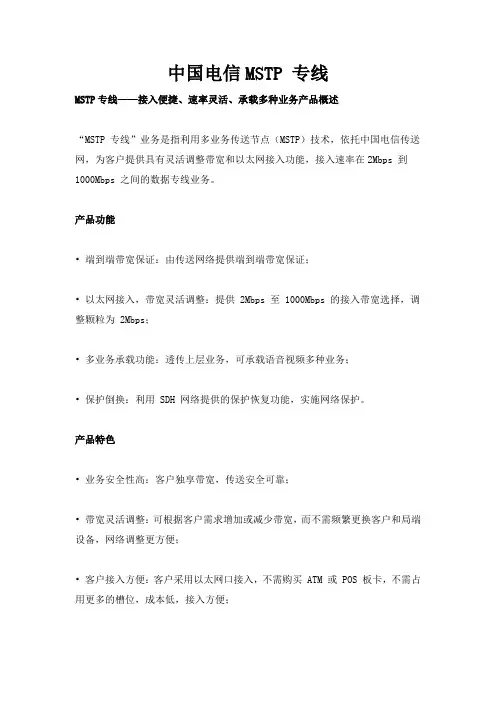

中国电信MSTP 专线
MSTP专线——接入便捷、速率灵活、承载多种业务产品概述
“MSTP专线”业务是指利用多业务传送节点（MSTP）技术，依托中国电信传送网，为客户提供具有灵活调整带宽和以太网接入功能，接入速率在2Mbps 到1000Mbps 之间的数据专线业务。

产品功能
•端到端带宽保证：由传送网络提供端到端带宽保证；
•以太网接入，带宽灵活调整：提供 2Mbps 至 1000Mbps 的接入带宽选择，调整颗粒为 2Mbps；
•多业务承载功能：透传上层业务，可承载语音视频多种业务；
•保护倒换：利用 SDH 网络提供的保护恢复功能，实施网络保护。

产品特色
•业务安全性高：客户独享带宽，传送安全可靠；
•带宽灵活调整：可根据客户需求增加或减少带宽，而不需频繁更换客户和局端设备，网络调整更方便；
•客户接入方便：客户采用以太网口接入，不需购买 ATM 或 POS 板卡，不需占用更多的槽位，成本低，接入方便；
•自我管理的 IP 环境：对客户的 IP 地址、内部路由等完全透明，客户可以自主管理内部的 IP 网络和路由，具有自我管理的 IP 环境。

系统架构
应用场景
•组网互联：将多个地点的客户网络互联，组建客户专用网络；
•连接互联网：可连接到 CHINANET，实现高速互联网专线接入；
•视频信号传送：用于组建视频电视会议、实时图像监控系统。

受理渠道
请联系您的客户经理或者拨打10000号。

MSTP培训教程MSTP（Multi-Service Transport Protocol，多业务传输协议）是一种高效可靠的网络传输协议，被广泛应用于各种网络中，包括数据中心、企业网络和运营商网络等。

MSTP技术从OSI参考模型的第一层开始，以太网链路层，为各种数据流提供服务。

MSTP培训教程旨在帮助网络工程师和网络管理员掌握MSTP协议的基本原理、配置和优化技术。

本文将介绍MSTP培训教程的主要内容。

第一章：MSTP概述本章将介绍MSTP的概念、优点和应用场景，帮助学员理解MSTP的基本特性和作用。

第二章：MSTP基础本章将介绍MSTP的基本构成和工作原理。

学员将从MSTP的关键概念入手，了解MSTP的桥、端口和路径选择机制等核心内容。

同时，学员将学习如何配置和管理MSTP网络，包括如何创建和修改VLAN、如何配置MSTP 实例和根网桥、如何监控MSTP网络等。

第三章：MSTP高级特性本章将介绍MSTP的高级特性，包括MSTP的优化、MSTP的快速收敛、MSTP的保护和MSTP 的扩展等。

学员将深入了解MSTP的核心优化技术，如端口优先级、端口成本、端口类型、根网桥选择算法、路径选择算法等。

同时，学员将学习MSTP优化的实际操作技巧，如如何配置多路径MSTP、如何配置保护MSTP、如何扩展MSTP网络等。

第四章：MSTP应用案例本章将介绍MSTP在实际应用中的应用案例，帮助学员理解MSTP优化技术的实际价值。

学员将学习如何应用MSTP创建高效的数据中心网络，如何应用MSTP构建可靠的企业网络，如何应用MSTP优化运营商网络等。

学员将从案例中了解MSTP的实际应用过程和技巧，并可以借鉴和应用。

第五章：MSTP实验实践本章将为学员提供MSTP的实验实践环节，学员将从实验中了解MSTP技术的应用和实现。

学员将从实验中配置和优化MSTP网络，并验证优化效果。

实验内容包括创建VLAN、配置MSTP实例和根网桥、配置MSTP端口优先级和成本、配置MSTP多路径和保护等。
