混凝土结构和砌体结构设计2

(1)单层厂房设计中,内力组合应该注意哪些问题单层厂房设计中,内力组合应该注意:(1)永久荷载在任何一种内力组合下都存在。

(2)吊车竖向荷载Dm a x可分别作用在一跨的左柱或右柱,对于这两种情况,每次只能选择一种情况参加内力组合。

(3)在考虑吊车横向水平荷载时,该跨必然作用有吊车竖向荷载,但在考虑吊车竖向荷载时,该跨不一定作用有吊车横向水平荷载。

(4)风荷载的作用方向有向左和向右两种,只能考虑其中一种参与组合(2)单层厂房的钢筋混凝土柱(带牛腿)有哪些构造要求?单层厂房的钢筋混凝土柱(带牛腿)构造要求有:(1)纵向受力钢筋直径不宜小于12mm,通常在12~32mm范围内选用。

(2)深入牛腿纵向受力筋的下弯位置,不应与上下柱的纵向受力筋相重合。

同时为了避免牛腿钢筋过密,牛腿的纵向受力筋与弯筋宜放置在上下两排。

(3)柱内箍筋应为封闭式,箍筋间距不应大于400mm,且不应大于构件截面的短边尺寸。

(4)当柱截面高度h≧600mm,在侧面应设置纵向构造钢筋,并相应设置附加箍筋,纵向构造筋间距不应大于500mm.(5)柱与外纵墙用预留拉筋连接,预留拉筋沿柱高每500mm 设置一根。

(3)混合砂浆、水泥砂浆各自的优缺点是什么?混合砂浆:和易性好,强度高水泥砂浆:防水性好(2)楼板中分布钢筋的作用是什么?(回答两点就可)答:①浇筑混凝土时固定受力钢筋的位置。

②承受混凝土收缩和温度变化所产生的内力。

③承受并分布板上局部荷载产生的内力。

④对四边支承的板,可承受在计算中未考虑但实际存在的长跨方向的弯距。

4分(3)单层厂房设计中,荷载组合方法有哪几种?(回答两点就可)答:①由可变荷载效应控制的组合:a、恒荷载+任一种活荷载b、恒荷载+0.9(任意两种或两种以上的活荷载)②由永久荷载效应控制的组合以上回答两点即可(4分)(4)砌体结构设计中,构造柱通常布置在哪些部位?答:①房屋四大角。

②楼梯间四大角。

③内外墙交接处。

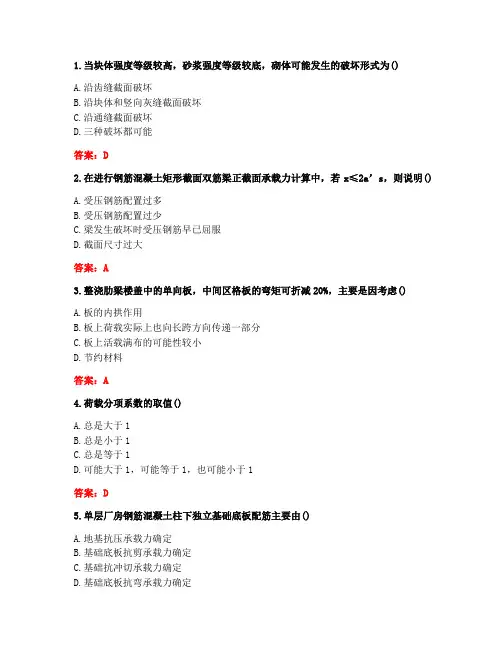

1.当块体强度等级较高，砂浆强度等级较底，砌体可能发生的破坏形式为()A.沿齿缝截面破坏B.沿块体和竖向灰缝截面破坏C.沿通缝截面破坏D.三种破坏都可能答案：D2.在进行钢筋混凝土矩形截面双筋梁正截面承载力计算中，若x≤2a’s，则说明()A.受压钢筋配置过多B.受压钢筋配置过少C.梁发生破坏时受压钢筋早已屈服D.截面尺寸过大答案：A3.整浇肋梁楼盖中的单向板，中间区格板的弯矩可折减20%，主要是因考虑()A.板的内拱作用B.板上荷载实际上也向长跨方向传递一部分C.板上活载满布的可能性较小D.节约材料答案：A4.荷载分项系数的取值()A.总是大于1B.总是小于1C.总是等于1D.可能大于1，可能等于1，也可能小于1答案：D5.单层厂房钢筋混凝土柱下独立基础底板配筋主要由()A.地基抗压承载力确定B.基础底板抗剪承载力确定C.基础抗冲切承载力确定D.基础底板抗弯承载力确定答案：D6.单层单跨厂房中，吊车竖向荷载最大值Dmax()A.同时作用在左右柱B.只作用在左柱C.只作用在右柱D.可能作用在左柱，也可能作用在右柱答案：D7.关于弯矩调幅，下面说法中不正确的是()A.调幅是对竖向荷载作用下的内力进行的B.调幅后梁端弯矩的平均值与跨中最大正弯矩之和，应大于按简支梁计算的跨中弯矩值C.现浇框架的调幅系数高于装配整体式框架的调幅系数D.梁端弯矩调幅后，在相应荷载作用下的跨中弯矩将会减小答案：D8.在柱顶水平集中力作用下，单层厂房排架柱顶总剪力应按()A.各柱的截面面积分配给各柱B.各柱的抗侧刚度分配给各柱C.各柱的抗弯刚度分配给各柱D.柱子的数量平均分配给各柱答案：B9.图A.AB.BC.CD.D答案：B10.与素混凝土梁相比，钢筋混凝土梁抵抗开裂的能力()。

A.提高不多B.提高许多C.完全相同D.不确定答案：A11.混凝土立方体试块的尺寸越大，强度越高。

()A.正确B.错误答案：B12.钢筋混凝土构件变形和裂缝验算中荷载、材料强度都取设计值。

混凝土结构(中册)混凝土结构与砌体结构设计一、概述混凝土结构与砌体结构是建筑设计中常见的结构形式之一，它们在现代建筑中起着重要的支撑和承载作用。

本文将就混凝土结构与砌体结构的设计原则、优缺点以及实际应用进行探讨，旨在为建筑设计和工程实践提供一定的指导和参考。

二、混凝土结构设计1. 原则混凝土结构设计的首要原则是安全性，即在满足建筑使用功能和美观性的前提下，保证建筑结构的稳定性和承载能力。

还应考虑建筑的经济性和施工性，以在实际工程中得到有效应用。

2. 优点混凝土结构具有抗压和耐久性好的特点，可满足不同建筑在承载能力和使用寿命方面的需求。

混凝土结构在保温、隔热和防火性能上也具有显著优势。

混凝土作为一种塑性材料，可以根据设计需要进行各种形状的构件制作，从而满足特定建筑设计的要求。

3. 缺点混凝土结构的施工周期较长，而且对模板、支撑和检测等方面的要求较高，需要耗费大量的人力和物力。

另外，混凝土结构在受力表现上偏硬而脆，容易发生开裂和变形，因此在设计和施工中需要特别注意。

4. 实际应用混凝土结构广泛应用于高层建筑、大型工厂和桥梁等工程中，其承载能力和抗震性能得到了充分的验证。

在实际工程中，应根据具体建筑的要求和设计功能确定混凝土结构的使用方式和材料配比，以取得最佳的施工效果。

三、砌体结构设计1. 原则砌体结构设计的首要原则是稳定性和承载能力，尤其需要考虑墙体的抗压性和抗震性。

还应考虑砌体结构在保温、隔热和防火性能上的优势，以满足建筑在使用功能和安全性方面的需求。

2. 优点砌体结构具有施工周期短、成本低的特点，可以满足一些中小型建筑的需求。

由于砌体的制作和使用比较灵活，可以根据需要进行分段施工和调整，因此在实际工程中具有一定的施工性优势。

3. 缺点砌体结构在承载能力和抗震性能上相对弱，无法满足大型建筑和高强度要求的工程需求。

另外，砌体结构在防水、防潮和耐久性方面需要进行额外的加固和保护，以确保建筑的使用寿命和安全性。

计算( 每题参考分值5分)1、一截面为800×190mm的墙段，采用MU10单排孔混凝土小型空心砌块对孔砌筑，Mb5混合砂浆，墙的计算高度2.8m，承受轴向力设计值130kN，沿墙段长边方向荷载偏心据为200mm，施工质量控制等级为B级，试验算该墙段的承载力。

若施工质量控制等级为C级，该墙段的承载力是否还能满足要求？正确答案：2、截面为370×490mm的砖柱，采用MU10砖和M5水泥砂浆砌筑，H0=H=5.0m，荷载设计值产生的轴向力设计值为174kN，f=1.50N/mm2，α=0.0015，试验算此柱承载力是否满足要求。

正确答案：承载力不满足要求。

3、.某单层单跨厂房，壁柱间距6m，全长14×6=84m，高度为4.7m，跨度为15m，如图示。

屋面采用预制国家混凝土屋面板，墙体采用MU10烧结页岩砖、M7.5水泥混合砂浆砌筑，施工质量控制等级为B级。

试验算纵墙的高厚比。

注：I=0.0104m4，形心到上边缘的距离y1[雨林木风1][雨林木风2] =0.156m。

正确答案：解：房屋的屋盖为第1类，山墙的间距s=84m，查表，s>72m，因此属弹性方案房屋。

本房屋的纵墙为带壁柱墙，因此不仅需验算其整片墙的高厚比，还需验算壁柱间墙的高厚比。

（1）整片墙的高厚比验算查表，H0=1.5H=7.05m截面回转半径截面折算厚度整片墙的高厚比为承重墙，窗上有洞口，查表知：该墙的允许高厚比为因此，山墙之间整片墙的高厚比满足要求。

（2）壁柱间墙的高厚比验算验算壁柱间墙的高厚比时，按刚性方案考虑。

墙厚为240mm，墙长s=6m，因，故，则也满足要求。

4、钢筋混凝土梁，截面尺寸为b×h＝200×500mm，梁端支撑长度为240mm，梁的两侧均有墙体。

梁端荷载设计值产生的支座力59 kN，上部荷载传来的轴力设计值N0＝175 kN。

窗间墙尺寸为1500×240mm。

钢筋混凝土与砌体结构课程设计一、设计背景随着现代建筑的发展越来越迅速，建筑市场需求日益增长。

而在建筑领域设计专业是高度关注的领域之一，特别是在结构方面的设计是至关重要的。

钢筋混凝土与砌体结构在现代建筑中所占的比重越来越大，对于学生来说对于这方面的知识可以修炼好自己的设计实力，与此同时也可以满足市场的需求。

二、设计目的本课程设计旨在通过实际项目的贯彻，帮助学生进一步掌握钢筋混凝土与砌体结构的原理和实践应用。

通过这个项目，学生可以在组建项目团队的过程中提高其创新能力，锻炼其项目管理能力和协调能力，增强团队精神和职业素质，从而使其更好地适应未来建筑领域的竞争环境。

三、教学内容1.基础阶段在基础阶段，我们会为学生提供必要的基础知识，其中包括但不限于：•钢筋混凝土与砌体结构的原理和实践应用；•建筑结构工作原理；•结构设计理论。

在项目阶段，学生将参与实际项目和模拟实验，以获得丰富的实践经验，其内容包括：（1）项目管理•制定项目计划，并做好日常监督和管理；•组织并协调项目团队，确保项目进度符合预期，完成项目的要求；•对项目进行质量和安全控制，并能及时解决问题。

（2）结构设计•掌握钢筋混凝土与砌体结构的设计原理；•了解结构设计的基本要求和规范；•熟练运用计算机辅助设计软件建立建筑模型；•分析应力和位移等问题，完成设计计算；•检查设计计算结果准确性，进行技术优化。

（3）模拟实验•运用实验模型对钢筋混凝土与砌体结构进行模拟测试；•学习实验数据处理和结论分析；•从实验结果中识别问题并提出改进方案。

在课程的总结阶段，以及考核和评估阶段，我们将对学生的项目成果进行详细的检查和评估，对课堂信息进行总结和整理，帮助学生进一步提高课程的质量和实用性。

四、课堂要求•在学习前预习教材，了解相关的理论知识；•认真听讲并参与讨论，积极表达自己的意见和观点；•在结构设计和模拟实验方面，注意安全和操作规范；•能够按时提交所需的材料，有积极的心态。

混凝土结构与砌体结构课程设计设计背景本课程设计是针对混凝土和砌体结构两种材料及其在建筑中的应用而设定的。

混凝土是一种合成材料，具有较高的抗压强度和耐久性，经常用于建筑的结构中；而砌体是一种天然材料，广泛用于建筑中的墙体和隔墙，其强度和耐久性取决于所使用的材料和施工质量。

本设计旨在让学生了解混凝土和砌体结构的基本概念和基本构造，了解这两种材料的特性和使用条件，并通过设计实践来加强学生对混凝土和砌体结构的认识和理解。

设计目标1.理解混凝土和砌体结构的基本概念和构造；2.掌握混凝土和砌体结构的设计原理和方法；3.独立完成混凝土和砌体结构的设计任务；4.熟悉混凝土结构和砌体结构的施工过程和质量控制。

设计内容本次课程设计的内容包括以下几个方面：1. 混凝土结构设计1.了解混凝土结构的基本构造，包括混凝土配合比、混凝土强度等级、钢筋配筋原理等；2.掌握混凝土结构的设计方法和设计流程，包括设计荷载、抗震设计、满足建筑使用功能的要求等；3.独立完成一个简单的混凝土结构设计任务，例如设计一栋三层住宅楼的结构方案。

2. 砌体结构设计1.了解砌体结构的基本构造，包括砖石的种类和规格、砌缝的类型和尺寸等；2.掌握砌体结构的设计原理和方法，包括墙体的抗震设计、受力分析、砌体墙体的结构构造等；3.独立完成一个简单的砌体结构设计任务，例如设计一个三层学生公寓楼的外墙和隔墙结构。

3. 实践操作1.进行混凝土结构和砖石结构的样板制作；2.参观施工现场，了解混凝土结构和砖石结构的施工过程和质量控制；3.学生分组进行实验室试验，测试不同配合比的混凝土强度、不同种类和规格的砖石的强度等。

设计要求1.学生应独立完成混凝土结构和砌体结构的设计任务，完成设计报告以及相应的设计图；2.学生应按照要求完成实际操作和实验室试验，并制作实物样板；3.设计报告格式要求：采用A4纸张，页边距为2.5厘米，字号12号，采用标准的学术论文格式；4.学生应提交设计报告、设计图、实物样板、实验室测试结果等资料。

混凝土与砌体结构课程设计混凝土与砌体结构课程设计设计要求：1. 基础要求：参考已有设计，重新进行结构优化，并合理选择现有材料；2. 高级要求：进一步优化设计方案，采用较新颖的结构形式和新材料，并对结构进行详细分析。

设计步骤：1. 方案选择与初步设计：根据设计要求，选择适合的结构形式，并初步确定各构件尺寸和材料使用数量；2. 结构计算：对所选结构形式进行强度、稳定性和抗震性计算，确保结构安全可靠；3. 构件设计：根据结构计算结果，对各构件进行详细设计和计算，确定具体尺寸和材料的使用数量；4. 材料选用：根据所选结构形式和构件设计，选择适用的建筑材料，并合理计算材料用量；5. 详图绘制：根据构件设计结果，进行结构详图绘制，包括平面布置图、剖面图、施工图等；6. 结构分析：对结构进行详细分析，包括受力分析、变形分析、冲刺破坏模式分析等；7. 结构改进：根据结构分析结果，对结构进行合理改进，以提高结构的抗震性和承载能力；8. 结构施工：根据详图和施工方案，进行结构的具体施工，包括模板的搭设、混凝土的浇筑、砌体的砌筑等；9. 结构验收：经过施工后，对结构进行验收，确保施工质量符合设计要求。

设计原则：1. 安全可靠：结构设计要满足国家建筑设计规范的要求，保证建筑的安全性；2. 经济实用：结构设计要尽可能减少材料的使用量，并降低建筑成本；3. 美观舒适：结构形式和材料选用要与整体建筑风格相协调，并考虑用户的舒适性需求；4. 可持续发展：材料选用要尽量选择可再生和环保的材料，以减少对环境的影响。

设计案例：以一栋住宅楼的结构设计为例，初步确定采用钢筋混凝土框架结构，地上共有5层，地下1层，高度约15米。

根据国家建筑设计规范，对结构进行计算和设计。

1. 方案选择与初步设计：选择钢筋混凝土框架结构，初步确定主体框架柱和梁的尺寸，地板采用现浇混凝土。

2. 结构计算：根据楼层平面布置图，进行强度、稳定性和抗震性计算，得出结构的承载力、稳定性和抗震性能。

砌体结构设计1、砌体结构的概念：由块材和砂浆砌筑而成的墙、柱作为建筑物主要受力构件的结构，称为砌体结构。

2、砌体结构的优缺点？答：优点：就地取材，造价低；运输和施工简便；耐久性和耐火性好；保温、隔热、隔声性能好。

缺点；强度低，特别是抗拉、抗剪和抗弯强度很低；自重大；整体性差；抗震性能差；手工操作；采用粘土砖侵占大量农田。

P342 3、砌体材料有两种，分别是块材和砂浆，块材有砖、砌块和天然石三种；砂浆有普通砂浆和专用砂浆两种。

砖分为烧结砖、蒸压砖、混凝土砖三类。

4、块材的强度等级用MU表示，砂浆的强度等级用M表示。

5、砌体分为无筋砌体、配筋砌体、墙板砌体等几种。

6、叙述砌体受压破坏特征。

答：共分三个阶段：（1）未裂阶段：当荷载小于50%-70%破坏荷载时，压应力与压应变近似为线性关系，砌体中没有裂缝。

（2）裂缝阶段：当荷载达到50%-70%破坏荷载时，在单个块体内出现竖向裂缝，试件就进入裂缝阶段，这时如果停止加载，裂缝就停止发展。

继续加载，单个块体的裂缝增多，并且开始贯通，这是如果停止加载，裂缝仍将继续发展。

（3）破坏阶段：当荷载增大至80%-90%破坏荷载时，砌体上已形成几条上下连续贯通的裂缝，试件就进入破坏阶段。

这时的裂缝已把砌体分成几个1/2块体的小立柱，砌体外鼓，最后由于个别块体被压碎或小立柱失稳而破坏。

7、单块砖在砌体中有哪些受力特点？答：①块体在砌体中处于压、弯、剪的复杂受力状态②砂浆使块体在横向受拉③竖向灰缝中存在应力集中8、影响砌体抗压强度的因素有哪些？答：㈠块体的种类、强度等级和形状㈡砂浆性能㈢灰缝宽度㈣砌筑质量9、砌体有哪三种抗压强度，分别用什么符号表示？答：（1）抗压强度平均值f m（2）抗压强度标准值f k（3）抗压强度设计值f10、砌体抗压强度设计值的调整系数用什么符号表示，如何取值？答：砌体抗压强度设计值的调整系数用γa表示。

（1）对于无筋砌体构件，其截面面积小于0.3平方米时，γa为其截面面积加0.7（2）当施工等级为A级时，取γa为1.05；当施工等级为B级，取γa为1.0；当施工等级为C级，取γa为0.89。

混凝土结构和砌体结构设计在建筑设计中，混凝土结构和砌体结构是两种常见的结构形式。

混凝土结构以混凝土为主要的承重构件，砌体结构则以砖块、石材等砌体为主要的承重构件。

在设计时需要充分考虑两者的优缺点和适用范围，以便选择最佳的结构形式。

混凝土结构设计混凝土结构以混凝土为主要的承重构件，广泛应用于建筑工程中。

混凝土结构具有以下优点：•抗震性能好：混凝土结构具有较好的抗震性能，在地震区建造建筑时被广泛采用。

•耐久性强：混凝土材料强度高，且有很好的耐久性能，能够承受较长时间的风化和腐蚀。

•施工简便：混凝土材料具有良好的可流动性，在施工时能够轻易地倾注在模板内成形，较为便捷。

混凝土结构设计需要注意以下几个方面：强度设计在混凝土结构的设计中，需要根据承重部位的不同设计相应的强度等级，以充分保障结构的稳定性和安全性。

设计强度时需要考虑以下因素：•所在地的地质条件；•所在地的环境温度；•结构的受力情况。

模板设计混凝土的施工需要用到模板，因此模板的设计和制造是整个结构设计的重要部分。

模板的设计需要满足以下需要：•承受水平荷载的能力；•材料需要足够坚固，并且防水和防腐能力较强；•容易拆卸，以便在地基完工后能快速撤离。

钢筋设计钢筋作为混凝土结构的主要疲劳防御策略，其强度和数量需要根据混凝土结构的受力情况进行合理的设计，以确保结构稳定。

砌体结构设计砌体结构是指以砖块、石材等砌体为主要的承重构件的结构形式，在古代建筑以及一些现代建筑中广泛应用。

砌体结构具有以下优点：•成本较低：砖石等砌体材料相对便宜;•施工简易：砌体量大，可以快速完成墙体施工;•能够有效隔热和隔音。

砌体结构设计需要注意以下几个方面：砖块及石材的选择砌体的强度和质量取决于使用的砖块、石材和砂浆的质量。

需要根据项目的具体情况和预算选择合适的砖块和石材，以保证结构的承载能力和稳定性。

砌体结构的布局设计砌体结构的布局设计应该考虑如下几个因素：•结构的载荷；•所在地区的环境条件，如地震、风速等；•墙体开口的位置和尺寸大小。
