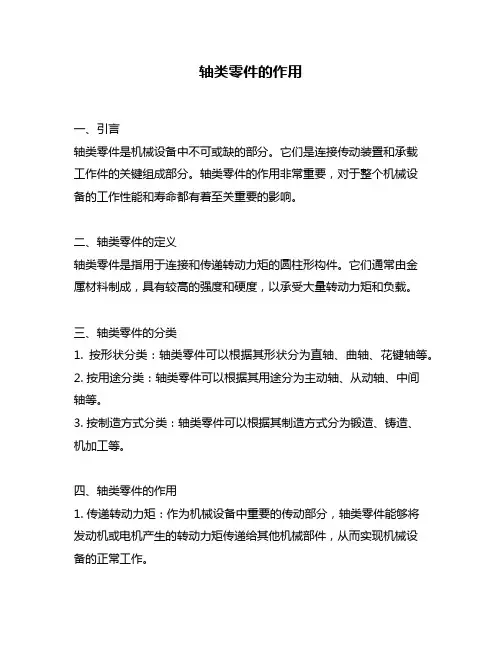

轴类零件的作用一、引言轴类零件是机械设备中不可或缺的部分。
它们是连接传动装置和承载工作件的关键组成部分。
轴类零件的作用非常重要，对于整个机械设备的工作性能和寿命都有着至关重要的影响。
二、轴类零件的定义轴类零件是指用于连接和传递转动力矩的圆柱形构件。
它们通常由金属材料制成，具有较高的强度和硬度，以承受大量转动力矩和负载。
三、轴类零件的分类1. 按形状分类：轴类零件可以根据其形状分为直轴、曲轴、花键轴等。
2. 按用途分类：轴类零件可以根据其用途分为主动轴、从动轴、中间轴等。
3. 按制造方式分类：轴类零件可以根据其制造方式分为锻造、铸造、机加工等。
四、轴类零件的作用1. 传递转动力矩：作为机械设备中重要的传动部分，轴类零件能够将发动机或电机产生的转动力矩传递给其他机械部件，从而实现机械设备的正常工作。
2. 承载工作件：轴类零件可以承载各种工作件，如齿轮、联轴器等。
它们通过轴类零件的连接和传递转动力矩，实现各种机械部件之间的协调运转。
3. 支撑受力：轴类零件不仅需要承受来自发动机或电机的转动力矩，还需要承受来自其他机械部件的负载和惯性力。
因此，它们必须具有足够的强度和硬度，以保证整个机械设备的稳定性和安全性。
4. 传递信号：在一些特殊情况下，轴类零件还可以用于传递信号。
例如，在某些旋转式测量仪器中，通过旋转轴与测量元件相连来实现测量功能。
五、轴类零件的应用领域1. 工业生产：轴类零件广泛应用于各种工业生产领域中。
例如，在汽车制造业中，发动机输出轴、变速箱输入轴、驱动桥输出轴等都是重要的轴类零件。
2. 机械制造：轴类零件也广泛应用于各种机械设备制造领域，如风力发电机、水力发电机、石油钻井设备等。
3. 家用电器：在家用电器中，轴类零件也有着重要的作用。
例如，洗衣机的转筒轴、空调的风扇轴等都是常见的轴类零件。
六、结论综上所述，轴类零件作为机械设备中不可或缺的部分，具有传递转动力矩、承载工作件、支撑受力和传递信号等多种重要作用。

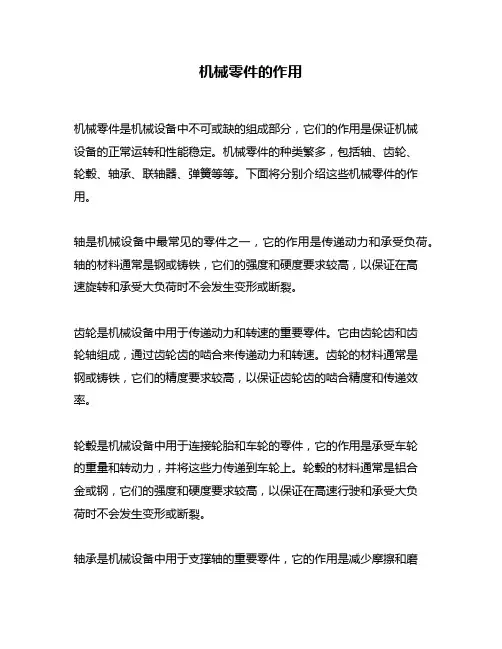

机械零件的作用机械零件是机械设备中不可或缺的组成部分，它们的作用是保证机械设备的正常运转和性能稳定。
机械零件的种类繁多，包括轴、齿轮、轮毂、轴承、联轴器、弹簧等等。
下面将分别介绍这些机械零件的作用。
轴是机械设备中最常见的零件之一，它的作用是传递动力和承受负荷。
轴的材料通常是钢或铸铁，它们的强度和硬度要求较高，以保证在高速旋转和承受大负荷时不会发生变形或断裂。
齿轮是机械设备中用于传递动力和转速的重要零件。
它由齿轮齿和齿轮轴组成，通过齿轮齿的啮合来传递动力和转速。
齿轮的材料通常是钢或铸铁，它们的精度要求较高，以保证齿轮齿的啮合精度和传递效率。
轮毂是机械设备中用于连接轮胎和车轮的零件，它的作用是承受车轮的重量和转动力，并将这些力传递到车轮上。
轮毂的材料通常是铝合金或钢，它们的强度和硬度要求较高，以保证在高速行驶和承受大负荷时不会发生变形或断裂。
轴承是机械设备中用于支撑轴的重要零件，它的作用是减少摩擦和磨损，并保证轴的正常运转。
轴承的种类繁多，包括滚动轴承、滑动轴承、球头轴承等等。
轴承的材料通常是钢或铸铁，它们的精度和耐磨性要求较高，以保证轴承的寿命和性能稳定。
联轴器是机械设备中用于连接两个轴的零件，它的作用是传递动力和承受负荷，并允许轴之间的微小偏差。
联轴器的种类繁多，包括弹性联轴器、齿式联轴器、万向节联轴器等等。
联轴器的材料通常是钢或铸铁，它们的强度和精度要求较高，以保证联轴器的传递效率和性能稳定。
弹簧是机械设备中用于减震和缓冲的重要零件，它的作用是吸收机械设备在运行过程中产生的冲击和振动，并保护机械设备的其他零件不受损坏。
弹簧的种类繁多，包括压缩弹簧、拉伸弹簧、扭转弹簧等等。
弹簧的材料通常是钢或铜，它们的弹性和耐磨性要求较高，以保证弹簧的寿命和性能稳定。
综上所述，机械零件在机械设备中发挥着重要的作用，它们的质量和性能直接影响机械设备的运行效率和寿命。
因此，在机械设备的设计、制造和维护过程中，需要对机械零件进行严格的质量控制和检测，以保证机械设备的正常运转和性能稳定。
![轴类零件的功用、结构特点及技术要求[整理]](https://uimg.taocdn.com/2a7a86e2f71fb7360b4c2e3f5727a5e9856a2784.webp)
轴类零件的功用、结构特点及技术要求花落水流红，闲愁万种，无语怨东风。
想当年，金戈铁马，气吞万里如虎。
历鉴前朝国与家，成由勤俭败由奢。
青山遮不住，毕竟东流去。
天网恢恢，疏而不漏。

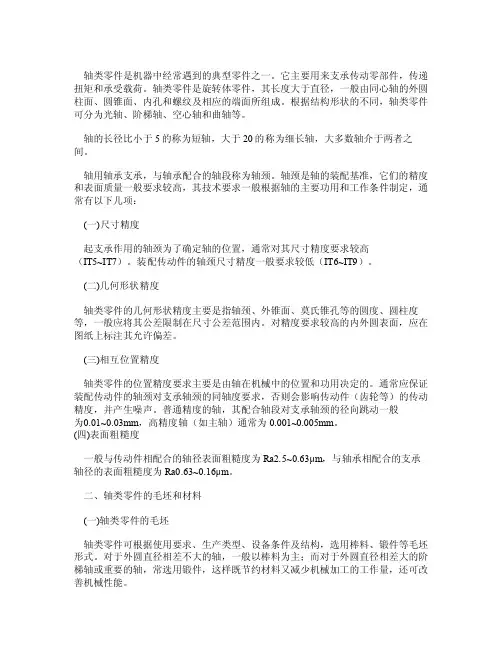

一、轴类零件的功用、结构特点及技术要求轴类零件是机器中经常遇到的典型零件之一。
它主要用来支承传动零部件，传递扭矩和承受载荷。
轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。
根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。
轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。
轴用轴承支承，与轴承配合的轴段称为轴颈。
轴颈是轴的装配基准，它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定，通常有以下几项：(一)尺寸精度起支承作用的轴颈为了确定轴的位置，通常对其尺寸精度要求较高（IT5~IT7）。
装配传动件的轴颈尺寸精度一般要求较低（IT6~IT9）。
(二)几何形状精度轴类零件的几何形状精度主要是指轴颈、外锥面、莫氏锥孔等的圆度、圆柱度等，一般应将其公差限制在尺寸公差范围内。
对精度要求较高的内外圆表面，应在图纸上标注其允许偏差。
(三)相互位置精度轴类零件的位置精度要求主要是由轴在机械中的位置和功用决定的。
通常应保证装配传动件的轴颈对支承轴颈的同轴度要求，否则会影响传动件（齿轮等）的传动精度，并产生噪声。
普通精度的轴，其配合轴段对支承轴颈的径向跳动一般为0.01~0.03mm，高精度轴（如主轴）通常为0.001~0.005mm。
(四)表面粗糙度一般与传动件相配合的轴径表面粗糙度为Ra2.5~0.63μm，与轴承相配合的支承轴径的表面粗糙度为Ra0.63~0.16μm。
二、轴类零件的毛坯和材料(一)轴类零件的毛坯轴类零件可根据使用要求、生产类型、设备条件及结构，选用棒料、锻件等毛坯形式。
对于外圆直径相差不大的轴，一般以棒料为主；而对于外圆直径相差大的阶梯轴或重要的轴，常选用锻件，这样既节约材料又减少机械加工的工作量，还可改善机械性能。
轴类零件的作用一、引言轴类零件是机械设备中常见的重要组成部分，其作用不可忽视。
本文将全面、详细、完整地探讨轴类零件的作用，并分析其在机械设备中的重要性。
二、轴类零件的定义和分类2.1 定义轴类零件是指能够进行旋转或者具有传递力的零件，通常是圆柱体形状。
2.2 分类轴类零件根据其功用和性能特点可以分为以下几类：1.传动轴：用于传递动力和扭矩的轴，通常由金属材料制成，具有较高的强度和刚性。
2.支承轴：用于支撑转动部件的轴，经常与轴承配合使用，以便减少摩擦和磨损。
3.定位轴：用于固定或定位部件的轴，通常具有较高的精度和尺寸稳定性。
三、轴类零件的重要作用轴类零件在机械设备中起着重要作用，下面将详细介绍其作用：3.1 传递动力和扭矩传动轴作为机械设备中的传动部件，能够将动力和扭矩从一个部件传递到另一个部件。
例如，在汽车发动机中，曲轴是一个重要的传动轴，能够将发动机的转动力传递给车轮，使车辆运动。
3.2 支撑转动部件支承轴能够支撑并保持转动部件的位置和运动正常。
例如，在工业生产中的旋转机械设备中，轴和轴承的配合，可以使旋转部件相对固定，减少摩擦和磨损，并确保设备的稳定运行。
3.3 定位部件的准确定位定位轴可以准确定位零件，以确保机械设备的高精度和稳定性。
例如，在数控机床中，导轨是实现工件位置定位的轴类零件，能够使机床能够精确切削工件。
3.4 传递液体或气体除了传递动力和扭矩外，轴类零件还能够传递液体或气体。
例如，在柴油机中，曲轴的中空轴颈的设计使得润滑油能够通过轴类零件传递到不同的机件，保持其正常工作。
四、轴类零件在机械设备中的影响因素轴类零件的性能和可靠性受到多种因素的影响，下面将分析这些因素：4.1 材料的选择轴类零件的材料选择非常重要，通常需要考虑强度、韧性、疲劳寿命等因素。
常用的材料有钢、铝合金等。
4.2 制造工艺轴类零件制造工艺的精度和质量对其性能和可靠性有直接影响。
常用的制造工艺有车削、磨削等。
轴类零件是机器中经常遇到的典型零件之一。
它主要用来支承传动零部件，传递扭矩和承受载荷。
轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。
根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。
轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。
轴用轴承支承，与轴承配合的轴段称为轴颈。
轴颈是轴的装配基准，它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定，通常有以下几项： (一)尺寸精度起支承作用的轴颈为了确定轴的位置，通常对其尺寸精度要求较高（I T5~IT7）。
装配传动件的轴颈尺寸精度一般要求较低（IT6~IT9）。
(二)几何形状精度轴类零件的几何形状精度主要是指轴颈、外锥面、莫氏锥孔等的圆度、圆柱度等，一般应将其公差限制在尺寸公差范围内。
对精度要求较高的内外圆表面，应在图纸上标注其允许偏差。
(三)相互位置精度轴类零件的位置精度要求主要是由轴在机械中的位置和功用决定的。
通常应保证装配传动件的轴颈对支承轴颈的同轴度要求，否则会影响传动件（齿轮等）的传动精度，并产生噪声。
普通精度的轴，其配合轴段对支承轴颈的径向跳动一般为0.01~0.03mm，高精度轴（如主轴）通常为0.001~0.005m m。
(四)表面粗糙度一般与传动件相配合的轴径表面粗糙度为Ra2.5~0.63μm，与轴承相配合的支承轴径的表面粗糙度为Ra0.63~0.16μm。
二、轴类零件的毛坯和材料(一)轴类零件的毛坯轴类零件可根据使用要求、生产类型、设备条件及结构，选用棒料、锻件等毛坯形式。

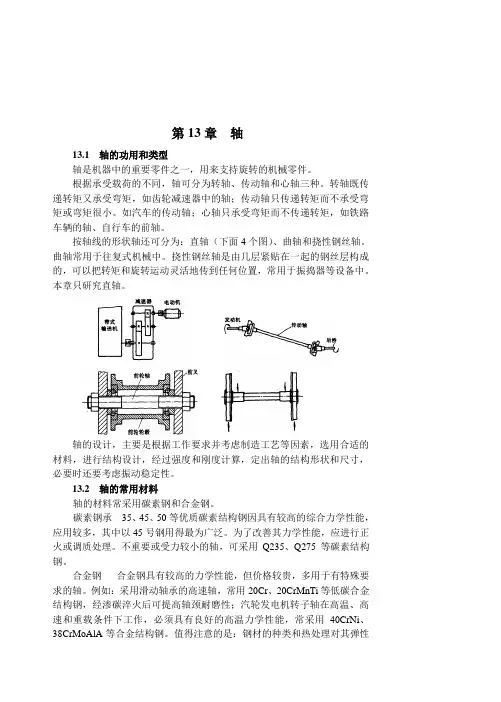

第13章轴13.1 轴的功用和类型轴是机器中的重要零件之一，用来支持旋转的机械零件。
根据承受载荷的不同，轴可分为转轴、传动轴和心轴三种。
转轴既传递转矩又承受弯矩，如齿轮减速器中的轴；传动轴只传递转矩而不承受弯矩或弯矩很小。
如汽车的传动轴；心轴只承受弯矩而不传递转矩，如铁路车辆的轴、自行车的前轴。
按轴线的形状轴还可分为：直轴（下面4个图）、曲轴和挠性钢丝轴。
曲轴常用于往复式机械中。
挠性钢丝轴是由几层紧贴在一起的钢丝层构成的，可以把转矩和旋转运动灵活地传到任何位置，常用于振捣器等设备中。
本章只研究直轴。
轴的设计，主要是根据工作要求并考虑制造工艺等因素，选用合适的材料，进行结构设计，经过强度和刚度计算，定出轴的结构形状和尺寸，必要时还要考虑振动稳定性。
13.2 轴的常用材料轴的材料常采用碳素钢和合金钢。
碳素钢承35、45、50等优质碳素结构钢因具有较高的综合力学性能，应用较多，其中以45号钢用得最为广泛。
为了改善其力学性能，应进行正火或调质处理。
不重要或受力较小的轴，可采用Q235、Q275等碳素结构钢。
合金钢合金钢具有较高的力学性能，但价格较贵，多用于有特殊要求的轴。
例如：采用滑动轴承的高速轴，常用20Cr、20CrMnTi等低碳合金结构钢，经渗碳淬火后可提高轴颈耐磨性；汽轮发电机转子轴在高温、高速和重载条件下工作，必须具有良好的高温力学性能，常采用40CrNi、38CrMoAlA等合金结构钢。
值得注意的是：钢材的种类和热处理对其弹性模量的影响甚小，因此，如欲采用合金钢或通过热处理来提高轴的刚度并无实效。
此外，合金钢对应力集中的敏感性较高，因此设计合金钢轴时，更应从结构上避免或减小应力集中，并减小其表面粗糙度。
轴的毛坯一般用圆钢或锻件，有时也可采用铸钢或球墨铸铁。
例如，用球墨铸铁制造曲轴、凸轮轴，具有成本低廉、吸振性较好、对应力集中的敏感性较低、强度较好等优点。
下表13-1列出几种轴的常用材料及其主要力学性能。
