mapgis如何分割MSI文件

如何裁剪和移动校正MSI影像（XZJ）一、如何裁剪MSI影像？（XZJ）1、启动“MapGis”→选择“图像处理”→“图像分析”或者“镶嵌配准”→打开一个MSI影像文件→选中“镶嵌融合”菜单→点击“打开参照文件”→点击“参照区文件”→选中并打开一个或几个区文件，此时会在右侧弹出一个窗口。

2、选中“辅助工具”或者“栅矢转换”工具条→点击“区文件影像裁剪”→点击右侧窗口中的某个区文件图形，弹出“是否利用该区进行影像裁剪？”的提示语→点击“确认”，弹出一个另存为MSI影像的路径文件名窗口→输入要保存文件的文件名，点击“保存”→稍等几秒，文件保存结束，至此操作结束。

OKXZJ！！二、如何配准校正MSI影像？（XZJ）第1步：启动“MapGis”→选择“图像处理”→“图像分析”或者“镶嵌配准”→打开一个MSI影像文件；第2步：选中“镶嵌融合”菜单→点击“控制点浏览”及“控制点信息”，在上方窗口可以看到影像的四个角有均有1个红色“十”字叉控制点，且其附近各有一个代表控制点编号的蓝色数字，而在下方窗口则可以看到4个控制点坐标信息，包括控制点ID、校正点X坐标、校正点Y坐标、参照点X坐标、参照点Y坐标、残差；第3步：在下方控制点信息窗口，点击你想要配准校正的控制点（注意：控制点必须始终处于勾选状态）；第4步：选中“镶嵌融合”菜单→点击“更新控制点”工具条；第5步：在上方MSI影像窗口找到相应控制点的新位置，点击，生成一个红色“十”字叉控制点，然后按“空格键”就会弹出“请输入新的参照点坐标”窗口，此处输入该控制点新位置的地理平面直角坐标依MSI影像比例尺所对应的图面坐标值（注意：图面坐标的X值表示地理坐标Y值，图面坐标的Y值表示地理坐标X值）→点击“确定”→弹出“是否更新当前控制点”→点击“是”，此时该控制点已更新好了。

→→依次更新其它3个控制点。

至此，MSI影像已经按你的需要配准校正到合适的位置了！！OK！！【警示】配准校正前（即刚打开一个待配准校正的MSI文件时，先点击“镶嵌融合”→“保存控制点文件”，弹出保存路径及文件命名（*.gcp），备份该MSI文件原始的控制点数据，以作恢复之用；配准校正后再按前述方法保存控制点数据文件（*.gcp）。

MAPGIS影像文件（.MSI）文件裁剪
Mapgis中提供了影像文件裁剪，共有两种方式，一种是采用标准图框裁剪，另一种是任意裁剪，以下就两种方式分别介绍。

一、标准图框裁剪
1.生成标准图框（1:10万为例）江孜幅，代号（H45 D 010012）；
2.打开图像处理—图像分析，打开被裁剪的影响文件江孜县.msi
3.辅助工具—标准图幅影像裁剪
4.设置图幅信息，点击确定，保存裁剪后影像文件，系统即可完
成裁剪。

二、任意区裁剪
1.将裁剪区域造区，形成一个.wp文件；
2.打开影像文件；
3.镶嵌融合—打开参照文件—参照区文件；
4.选择已经造好的裁剪区文件，并打开
显示作用两个界面；
5.辅助工具---区文件影像裁剪，鼠标双击右侧裁剪区，系统提示“是否利用该区进行影像裁剪”，点击“是”，保存裁剪后的msi 文件，系统即可完成裁剪。

MAPGIS批量裁减分幅图MAPGIS 批量裁减分幅图| 所在分类：测绘文章查看评论| 我要评论| 该文章已被点击0 次平台的地图库可以批量裁减分幅图。

1、平台输入编辑里打开需要裁减的文件，然后在工程文件窗口点击每个文件右键“修改项目”修改文件的“描述”（选择的文件必须是处于当前编辑状态），完成后保存工程。

2、地图库里建立dbs，将裁剪文件导入地图库里，注意的是在图幅管理，图库层类管理器，新建，层类路径及属性结构提取文件后，层类名称必须要和上面文件描述要一致。

3、裁剪数据进到库里后，在选项，图库维护工具，图幅分幅数据更新，系统弹出打开*.maj 对话框，这时打开上面保存的工程文件。

选“等经纬的梯形分幅”后的参数不知如何设置，主要是分幅参数中的起点坐标不知如何设置，图幅数如何设置（图幅高宽可不管，因为选原图比例尺为1：1 万时自动填写），本县所在县的投影中心点经度为1110000（数据库为1：1 万土地利用现状图）平台的地图库可以批量裁减分幅图。

[ /BlogDetail.as MAPGIS 图形坐标系与大地坐标系转换| 所在分类：测绘文章查看评论| 我要评论| 该文章已被点击0 次在MAPGIS 投影坐标类型中，大致有五种坐标类型：用户自定义也称设备坐标（以毫米为单位），地理坐标系（以度或度分秒为单位），大地坐标系（以米为单位），平面直角坐标系（以米为单位），地心大地直角。

如果进行设备坐标转换到地理坐标。

方法：第一步：启动投影变换系统。

第二步：打开需要转换的点（线，面）文件。

（菜单：文件/打开文件）第三步：编辑投影参数和TIC 点；选择转换文件（菜单：投影转换/MAPGIS 文件投影/选转换点（线，面）文件。

）；编辑TIC 点（菜单：投影转换/当前文件TIC 点/输入TIC 点。

注意：理伦值类型设为地理坐标系，以度或度分秒为单位）；编辑当前投影参数（菜单：投影转换/编辑当前投影参数。

注：当前投影坐标类型选择为用户自定义，坐标单位：毫米，比例尺母：1）；编辑结果投参数（菜单：投影转换/设置转换后的参数。

MAPGIS6.7实用教程--图形裁剪
图形裁剪
(作者：w11)
两种方法，
第一种：
1．在“输入编辑”里先预先画好线（一定要封闭），单独存文件。

2．点击“常用工具”找到“图形裁剪”。

3．“文件”→装入要裁剪的点、线、区文件（C.WL是裁剪框文
件）
4．“编辑裁剪框”→“装入裁剪框”→装入裁剪框文件
5．“裁剪工程”→“新建”→打开一个“编辑裁剪工程文件”面板，
6．在“结果文件名”内输入裁剪后的文件路径和文件名，点击“修改”按钮。

7．依次加入线文件，如果区文件再加入区文件。

点击“OK”按钮.
8．在下拉菜单“裁剪工程”→“裁剪”，等待裁剪。

单击鼠标右键弹出“复位窗口”，选择裁剪后的文件，按“确定”按钮。

裁剪后的结果。

第二种方法：
其它步聚同上第5步开始。

本次操作结束，如发现有不清或不对的地方请与我们联系（j-t-*********），我们会及时改正，谢谢！
这里只是讲一些快速的入门法，如果想更深入的了解MAPGIS知识，请看MAPGIS相关书籍。

TIF图像文件转换MSI影像文件操作流程
第一步：打开MAPGIS→图像处理→图像分析。

第二步：单击“文件”→数据输入。

第三步：在弹出的“数据转换”对话框中单击“转换数据类型”右边的下拉箭头，在出现的文件类型中选择“TIF文件（）*.tif”，最后点击“添加文件”按钮。

第四步：在出现的“打开”对话框中选择自己需要转换成MSI影像文件的文件。

然后单击“打开”按钮。

我们可以看到，一个TIF文件已加入到“转换文件列表”中。

如果整个目录中的所有TIFF文件都需要转换成MSI文件，可以选择“添加目录”按钮，在弹出的对话框中选择目录，然后单击“确定”按钮。

第五步：单击“目标文件目录”右面的对话框按钮，在弹出的“选择目标影像目录…”对话框中选择存放MSI影像文件的目录，然后单击“确定”。

第六步：在需要转换成MSI影像文件的全部TIF文件填加完毕后，单击“转换”按钮。

第七步：如果出现以下两种警告对话框，可不理会，点击“确定”即可。

第八步：数据转换完毕后单击“确定”按钮完成。

第九步：在“转换文件列表”中的“状态”栏中如果看到被转换的文件均显示为“成功”，代表本次转换成功结束。

单击“关闭”按钮，结束TIF图像文件转换MSI影像文件的操作。

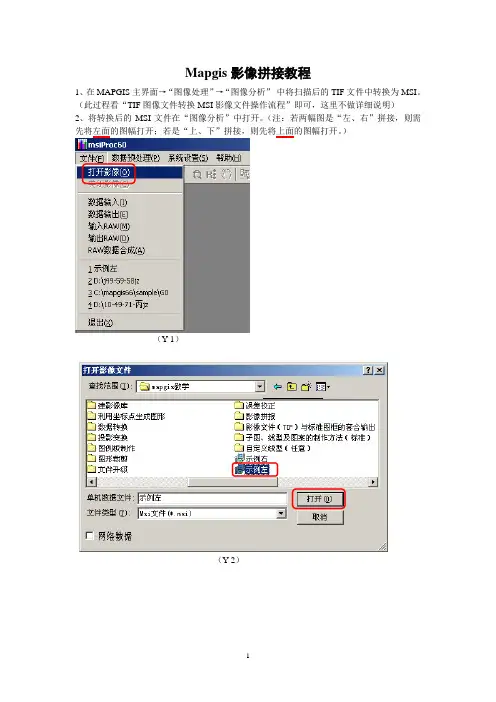

Mapgis影像拼接教程1、在MAPGIS主界面→“图像处理”→“图像分析”中将扫描后的TIF文件中转换为MSI。

（此过程看“TIF图像文件转换MSI影像文件操作流程”即可，这里不做详细说明）2、将转换后的MSI文件在“图像分析”中打开。

（注：若两幅图是“左、右”拼接，则需先将左面的图幅打开；若是“上、下”拼接，则先将上面的图幅打开。

）（Y-1）（Y-2）（Y-3）3、在“镶嵌融合”→“打开参照文件”→“参照影像”中，打开要拼接的“右半幅”或“下半幅”MSI影像文件。

（Y-4）（Y-5）（Y-6）（如图Y-6即为两张需要拼到一起的图幅“示例左”“示例右”）（Y-7）（Y-8）在左右两个图幅中分别取两图的公共部分中的同一点，添加校正控制点。

（具体步骤：将左右两幅图分别放大，找到其公共部分中的同一位置，分别添加校正控制点，按“空格”键确认。

两边的控制点都取好并且按“空格键”确认后，系统会弹出如下图中的对话框，单击“是”，这样就添加了一个控制点。

）如下图：（注：在左右两图中所取的控制点，必须是两幅图公共部分中的同一点。

而且控制点最好在图上均匀分布，即图幅的最上面、最下面最好都取一点，然后中间部分均匀分布。

）（Y-9）按照上面所讲的方法，我们继续添加控制点，控制点最少需添加4个。

（在这里我们只添加4个）（Y-10）控制点添加完毕以后，我们进行如下图操作：（Y-11）（Y-12）（Y-13）在此处单击在下面的对话框中，我们给拼接起来的文件另起名“如：示例合”（Y-14）（Y-15）（Y-16）此时，两幅图已拼接完毕。

“示例合”即为“左、右”两幅图的拼接结果，我们可以在输入编辑中将其打开，然后进行矢量化。

[转] MAPGIS实用方法及技巧转载自花错转载于2010年03月19日00:10 阅读(1) 评论(0)分类：个人日记举报一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住 CTRL 键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑八、在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的 4、以图上等高线和X轴交点为垂足画垂直X轴的直线，以等高线的高程画垂直于Y轴的直线们要求剖面轮廓线的拐点，把这样一系列的点连起来就成了剖面图的轮廓线。

mapgis的一些实用方法和处理技巧mapgis的一些实用方法和处理技巧一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住 CTRL 键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。

八、在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。

MapGIS光栅文件（.msi）坐标配准流程光栅, 流程, 坐标, 文件一、原始纸质图扫描光栅文件*******铁矿区一张纸质1:2000储量估算图扫描后的jpg格式光栅文件（也可为tif、jpg、bmp格式），要在Mapgis中进行光栅文件坐标配准二、光栅文件坐标配准。

1、生成标准图框。

1）“实用服务”模块→投影变换→系列标准图框→用键盘生成矩形图框，出现以下对话框：2）以光栅图内图廓左下角X及Y值作为起始公里值，以内图廓右上角X及Y坐标值作为结束公里值，单位为公里。

原图左下角X及Y坐标值为：X=527.65；Y=4084.6；原图右上角X及Y坐标值为：X=528.60；Y=4085.90；3）“坐标系”选“国家坐标系”，“矩形分幅方法”选“任意公里矩形分幅”4）X坐标值前两位38为3度带带号，原图比例尺为1:2000，网格间距xd及yd均为0.2，网格线类型选“绘制实线坐标线”，各参数输入结果如下图所示：点击确定，图框自动生成如下图。

5）点击“文件”→“另存文件”→选定全部点、线、区文件→“确定”6）指定存放目录→以“图框”名将点、线、区文件全部存在指定的文件夹中2、生成MAPGIS内部msi影像文件1）返回MAPGIS主界面→图像处理→图像分析，2）文件→数据输入，出现如下对话框：3）“转换数据类型”处选择要转换光栅文件的类型（如JPG、tif、bmp等）→点“添加文件[F]”选择要转换的光栅文件→“目标文件目录”处点“…”指定转换后的msi影像文件存放目录→点“转换[V]”即生成msi影像文件。

3、光栅文件校正1）文件→打开影像→选定以上生成的msi影像文件→打开，则装入msi影像文件2）镶嵌融合→打开参照文件→参照点/线/区文件→选定前面生成的标准图框文件此时页面中显示影像图及前面生成的标准图框。

3）采集控制点为保证配准精度，至少选取10—13个控制点，即4个图幅角点和6—9个分布均匀的方格网交点（最好全部选择方格网交点）。

一、如何将mapgis的图形插到word、excel、PowerPoint中首先点取mapgis菜单“其他拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住CTRL键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y 比例中输入-1l 后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004／2000 DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换"。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成MSI 格式图象处理………图象分析模块。

在里面点：文件……数据输入……转换数据类型(选JPG)………添加文件………转换转换后的格式为mapgis的msi影像文件!转换为MSI文件格式后再在输入编辑里，导入后矢量化。

八、在电脑里如何做剖面图，不用手画，而且精度更高l1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像一图像太小一文挡大小中输入经过变化后的宽度和高度数字(根据剖面图的比例和JPG图的比例关系得出)；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，而垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y 轴刻度，在X和Y轴上标上相对应比例尺的刻度。

MPGIS操作技巧MAPGIS是中国地质大学信息工程学院武汉中地信息工程有限公司自行研制开发的地理信息系统，是国产优秀的桌面GIS软件，它属于矢量数据结构GIS平台，而我院所用的是6.5版本,主要优势功能有：①将空间数据数字化输入、编辑、拓扑一体化。

②具有强大的制图功能，包括各种专题图例符号的制作较其它软件方便灵活得多。

③基本上完成了GIS方方面面的分析功能。

MAPGIS系统的运行环境及应用范围MAPGIS 硬件环境：PC－486（推荐奔腾Ⅱ）以上微机，内存 8M(推荐64M)以上，硬盘420M（推荐4.3G）以上，1024×768×256色的彩显设备。

MAPGIS 软件环境：中文WINDOWS95、WINDOWS98（推荐）、WINDOWS2000以及NT4.0以上。

MAPGIS地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业。

MPGIS软件安装：第一步：从安装硬盘中打开，安装好MPGIS主菜单；第二步：进入控制面板中的添加硬件，选择“是，我已经连接了此硬件”——添加新的硬件设备——安装我手动从列表选择的硬件——显示所有设备，从磁盘安装——厂商文件复件来源（选择光盘中破解二中NT）——然后把光盘中破解一中的所有文件复制，粘贴到C盘MPGIS65中的Program 文件中即可。

CAD转换MPGIS文件：第一步：在将CAD的数据转入MPGIS时，需要将CAD的某层转为MPGIS 的对应层，然后以“R12.DXF”保存CAD图件；第二步：打开MAPGIS主菜单中的文件转换，装入DXF文件，选中菜单中的“输入”/“装入DXF”功能项后，系统即弹出对话框，选择好需转换的文件后，系统即开始自动转换。

第三步：开始转换时，系统会弹出对话框，提示用户选择“不转出的图层”，用户可根据自已的需要选择不转出的图层，再按下“OK”，系统即开始转换；如果用户需要转换全部图层，只需按下“Cancd”即可；第四步：转换进度条走完后，即表示转换操作完成，系统将自动生成相应的点、线、面文件，并新命名作为转换后的文件名，用户可选中“窗口”/“复位窗口”菜单项，即可要当前工作区中显示转换后的文件。

MAPGIS一些小问题解答1：在输入编辑中分数的编辑是怎么输入的？答：在输入编辑中以这样的方式输入“/***分子/***分母/”。

；2：图层必须要编号吗？有无必要？答：最好进行分层设置。

数据分层有利于同类要素进行分层管理，便于各类要素剥离和修改工作。

3：如何进行矢量数据的裁剪？答：裁剪有两中方法：一种是工程裁剪，一种是单文件裁剪。

一是在“图形编辑”模块，建立相应的裁剪区，打开工程文件，在“其它”菜单下选择“工程裁剪”进行参数设置后进行裁剪(裁剪后文件直接形成工程文件，无需再建立工程)。

一是在“图形裁剪”中进行，先建立裁剪框文件，然后新建裁剪工程将需要裁剪的文件逐一加入并设置好裁剪参数，然后进行裁剪(裁剪后文件不能形成工程文件，需再建立工程)。

4：怎样将小比例尺的图幅转换成大比例尺的图幅？答：在MAPGIS 6.7平台中“实用服务”下的“投影变换”模块中进行同一坐标系下进行投影转换，将不同数据的不同比例尺进行转换。

5：生成图框时，有没有具体要求小比例尺必须用标准图框生成？答：针对个人的具体数据，图框的生成完全是根据自己的数据进行选择(建议最终能用系统生成的标准图框，以利于提高图幅精度)。

6：如何快速的画出已知长度的水平线及垂直线？答：在“输入编辑”中的“线编辑”下“解析造线”按钮，选择角度距离定点，在画线的过程中从MAPCAD解析窗口下的角度和距离可以显示将要画的线的距离和角度；7：如何准确的在线节点处快速剪断线？答：可以通过先输入一段线并抓以有线节点，然后通过“相交线剪断”功能剪断，然后删除所输入的线段。

8：如何查询某条线图元各节点坐标？答：查询某条线图元各节点坐标，在“输入编辑”的“设置”菜单下“参数设置”中在“显示线坐标注记”前划勾，前提条件相关文件处于编辑状态下，再更新显示，则会显示相关图元坐标注记；9：在多文件工程中，如何查询某个图元所在文件（即在哪个点线面文件内）？答：在工程中打开数据文件并使之处于编辑状态，修改所需要查询的图元，然后修改数据文件打开状态，系统会提示某个“文件以修改，是否保存”此文件即是该图元所在的文件。

mapgis常见问题解答：1，图像裁剪怎么裁剪？？？工程裁剪：其它→工程裁剪→另存一个地方→添加需要裁剪的文件→内裁→拓扑裁剪→装入裁剪框→开始裁剪→退出。

2，裁剪后图像为什么显示不出来？应该是你的裁剪参数设置有问题，造成空裁，所以什么都没有。

请正确设置，设置后最好在预览窗口复位显示，看看是否有图形3，工程裁剪为什么区数为0？这个很有可能是你画线是有没闭合的线，造区要求是封闭的曲线。

造区是在MAPGIS里有一个模块叫弧段提取的用这个造区但是线一定要封闭4，图形裁剪下面的输入编辑里的工程裁剪怎么用？？工程裁剪视频/forum.php?mod=viewthread&tid=32255&fromuid=2532工程裁剪方法/forum.php?mod=viewthread&tid=2840&fromuid=2532裁剪时要注意，不要让被裁剪的文件处于编辑状态，只需要添加到工程即可。

另外裁剪框要确定是面文件而不是没有拓扑重建的弧段文件。

最后要确认被裁文件与裁剪框是否是套合的，就是空间位置关系是否正确的，就像你用北京的范围线去裁美国的范围，得出来的肯定是什么都没有，因为空间位置就不对。

三种方案：一、1 打开要裁剪的工程，确定你要裁剪的区域，工程中新建个线文件（WL文件），在左侧“工作台”区域这个新建的线旁边的方框里打上对勾（表示编辑当前新建的线文件），这时画个矩形把你要裁剪的区域圈在里面，然后保存新建的线文件，这就是你下面裁剪步骤所需的重要文件--“裁剪框”。

2 打开MAPGIS主菜单，选择“实用工具”--“图形裁剪”，弹出个裁剪窗口，点击最上面的一排菜单按钮，分别装入被裁剪工程的点、线、区文件，然后鼠标右键复位窗口，在最上面的一排菜单中找到“装入裁剪框”，装入第一部生成的裁剪框，点击“新建裁剪”，弹出个填写框，换个新名称定义裁剪后所生成的点、线、区文件，确定，最后点击最上面的一排菜单按钮中一个“小剪子”图标开始裁剪。

MAPGIS实用方法及技巧一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住 CTRL 键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成MSI格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为MSI文件格式后再在输入编辑里，导入后矢量化。

八、在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。

MAPGIS实用方法及技巧一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住CTRL 键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。

八、在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。
