实验 九竖角观测与视距测量

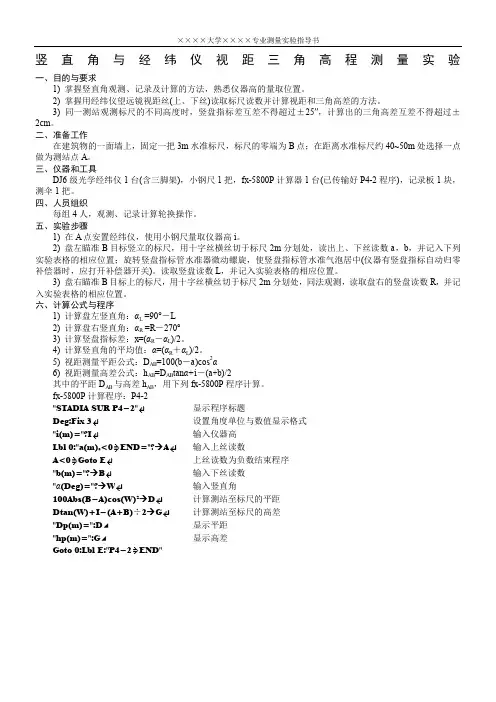

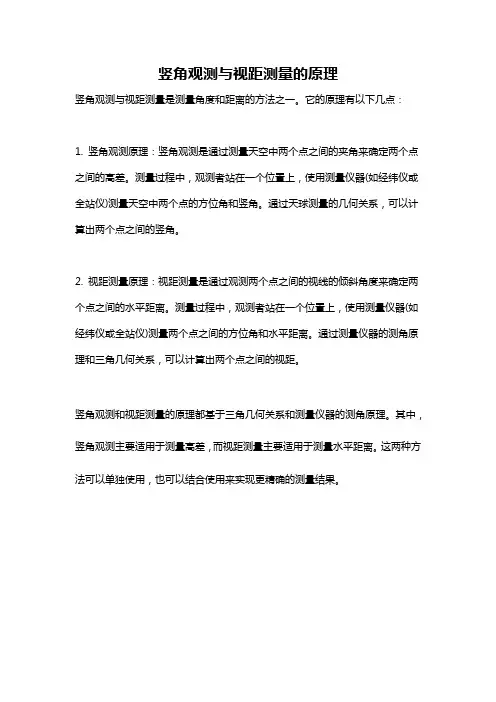

竖直角与经纬仪视距三角高程测量实验一、目的与要求1) 掌握竖直角观测、记录及计算的方法，熟悉仪器高的量取位置。

2) 掌握用经纬仪望远镜视距丝(上、下丝)读取标尺读数并计算视距和三角高差的方法。

3) 同一测站观测标尺的不同高度时，竖盘指标差互差不得超过±25″，计算出的三角高差互差不得超过±2cm。

二、准备工作在建筑物的一面墙上，固定一把3m水准标尺，标尺的零端为B点；在距离水准标尺约40~50m处选择一点做为测站点A。

三、仪器和工具DJ6级光学经纬仪1台(含三脚架)，小钢尺1把，fx-5800P计算器1台(已传输好P4-2程序)，记录板1块，测伞1把。

四、人员组织每组4人，观测、记录计算轮换操作。

五、实验步骤1) 在A点安置经纬仪，使用小钢尺量取仪器高i。

2) 盘左瞄准B目标竖立的标尺，用十字丝横丝切于标尺2m分划处，读出上、下丝读数a，b，并记入下列实验表格的相应位置；旋转竖盘指标管水准器微动螺旋，使竖盘指标管水准气泡居中(仪器有竖盘指标自动归零补偿器时，应打开补偿器开关)。

读取竖盘读数L，并记入实验表格的相应位置。

3) 盘右瞄准B目标上的标尺，用十字丝横丝切于标尺2m分划处，同法观测，读取盘右的竖盘读数R，并记入实验表格的相应位置。

六、计算公式与程序1) 计算盘左竖直角：αL =90°－L2) 计算盘右竖直角：αR =R－270°3) 计算竖盘指标差：x=(αR－αL)/2。

4) 计算竖直角的平均值：α=(αR＋αL)/2。

5) 视距测量平距公式：D AB=100(b－a)cos2α6) 视距测量高差公式：h AB=D AB tanα+i－(a+b)/2其中的平距D AB与高差h AB，用下列fx-5800P程序计算。

fx-5800P计算程序：P4-2"STADIA SUR P4−2"显示程序标题Deg:Fix 3设置角度单位与数值显示格式"i(m)="?I输入仪器高Lbl 0:"a(m),<0END="? A输入上丝读数A<0Goto E上丝读数为负数结束程序"b(m)="? B输入下丝读数"α(Deg)="? W输入竖直角100Abs(B−A)cos(W)2 D计算测站至标尺的平距Dtan(W)+I−(A+B)÷2 G计算测站至标尺的高差"Dp(m)=":D◢显示平距"hp(m)=":G◢显示高差Goto 0:Lbl E:"P4−2END"七、竖直角与经纬仪视距三角高程测量记录手簿班级组号组长(签名) 仪器编号。
