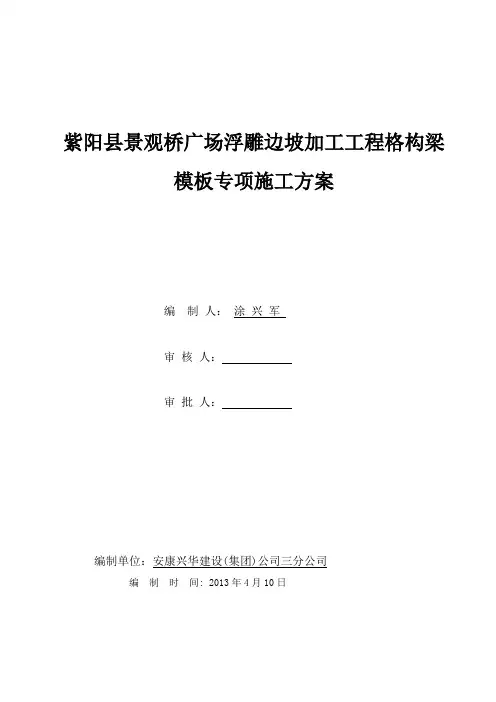

紫阳县景观桥广场浮雕边坡加工工程格构梁模板专项施工方案**人：***审核人：审批人：编制单位：安康兴华建设(集团)公司三分公司编制时间: 2013年4月10日目录一、编制依据 (1)二、工程概况 (1)三、设计原则 (1)四、工程材料 (2)五、格构梁模板使用注意事项 (2)六、格构梁模板拆除的要求 (3)七、支护结构设计 (4)八、格构梁施工技术要求 (4)九、格构梁模板安装前准备 (5)十、格构梁模板拆除安全技术措施 (6)十一、安全与文明施工责任制度 (7)十二、应急预案 (11)紫阳县景观桥广场浮雕边坡加固工程构梁模板专项施工方案一、编制依据1.《紫阳县景观桥广场浮雕边坡加固设计》2.《建筑边坡工程技术规范》，GB50330-20023.《混凝土结构施工规范》GB50203-20024.《砼强度检验评定标准》（GBJ107—87）5.《建筑施工安全检查标准》JGJ59-996.《建筑结构荷载规范》GB50009-20017.《建筑边坡支护技术规范》DB50/5018-2001二、工程概况拟建紫阳县景观桥广场浮雕边坡加固工程，整个工程采用锚杆支护的方式。
整个坡面为南坡走向，分两级台阶。
坡体主要以强风化花片岩为主，上台格构间挂网绿化，下台格构间为砼面板挂浮雕。
三、设计原则1．本边坡为永久性边坡；2. 根据《建筑边坡工程技术规范》GB50330-2002，边坡支护安全等级为一级；3. 边坡支护范围由甲方指定和设计确定。
四、工程材料（1）封锚混凝土等级为C30，格沟梁及跌水踏步的混凝土等级为C30；垫层混凝土等级为C25；（2）钢筋：采用HPB235、HRB335钢筋，材质分别符合现行国家标准《钢筋混凝土用钢-热轧光圆钢筋》及《钢筋混凝土用钢-热轧带肋钢筋》（GB1499-2007）的要求。
（3）格构纵梁主筋深入顶（底）梁的锚固长度不少于35d，钢筋保护层40mm。
（4）钢筋混凝土结构受力钢筋保护层厚度：60mm≥格构梁≥40mm，跌水踏步及排水沟≥30mm；（5）注浆材料采用普通硅酸盐水泥，其质量应符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》（GB175-1999）的规定，水泥型号为P.O.42.5；（6）砂浆强度不低于M7.5；（7）模板：采用18mm厚的模板；（8）支撑系统：支撑系统使用48钢管。
五、格构梁模板使用注意事项：1.吊装模板时轻起轻放不准碰撞已安装好的模板和其他硬物；模板吊运就位时要平稳、准确，不得兜挂钢筋。
2.严格控制拆模时间，拆模时按程序进行，禁止用大锤敲击或撬棍硬撬，以免损伤混凝土表面和棱角。
3.定型模板在使用过程中应加强管理，分规格堆放及时修理，保证编号的清晰。
拆模时要注意对成品加以保护，严禁破坏。
4.切割或钻孔后的模板侧边要涂刷。
防止水浸后引起覆膜多层板起层和变形；5.装拆施工时，上下有人接应，随拆随运转，并把活动部件固定牢靠，严禁堆放在脚手板上或抛掷。
6..吊装模板时，必须在模板就位并连接牢固后，方可脱钩，并严格遵守吊装机械使用安全有关规定。
7.拆除模板时由专人指挥和切实可靠的安全措施，并在下面标出作业区，严禁非操作进人作业区。
8.雨及五级大风等天气情况下禁止施工。
9.模板拆除时严禁使用大杠、撬棍硬砸猛撬或重锤敲击以免混凝土的外形和内部受到损伤，拆除后的模板及时清理混凝土渣块。
六、格构梁模板拆除的一般要求1.侧模拆除：在混凝土强度能保证其表面及梭角不因拆除格构梁模板而受损后，方可拆除。
2.预应力混凝土结构构件模板的拆除，除执行GB50204中相应规定外，侧模应在预应力张拉前拆除；3.已拆除模板及支架的结构，在混凝土达到设计强度等级后方允许承受全部使用荷载；当施工荷载所产生的效应比使用荷载的效应更不利时，必须经核算，加设临时支撑。
4.拆除模板的顺序和方法，应按照配板设计的规定进行。
若无设计规定时，应遵循先支后拆，后支先拆；先拆不承重的模板，后拆承重部分的模板;自上而下，支架先拆侧向支撑，后拆竖向支撑等原则。
5.格构梁模板工程作业组织，应遵循支模与拆模统由一个作业班组执行作业。
七、支护结构设计1.边坡分两级护坡，下面一级坡度为1:0.6左右，上面一级边坡按照原地貌放坡。
边坡采用削坡+锚杆格沟梁支护：纵横梁均采用300mm×500mm的截面；锚杆竖向间距2.5m，水平间距2.5m；2.. 当架体构造荷载在立杆不同高度轴力变化不大时，可以采用等步距设置；格构梁模板支撑架步距也为2.5m。
3..当格构梁模板支撑架高度≥20m或横向高宽比≥6时，需要设置整体性单或双水平加强层；4.支撑横杆与立杆的连接扣件应进行抗滑验算，当设计荷载N≤12kN时，可用双扣件；大于12kN时应用顶托方式。
5.格构梁模板支架施工过程中应均衡受载，最好采用由中部向两边扩展的浇筑方式；6.严格控制实际施工荷载不超过设计荷载，对出现的超过最大荷载要有相应的控制措施，钢筋等材料不能在支架上方堆放；八、格构梁施工技术要求（1）格沟梁施工前，应清除坡面堆土，格沟梁置入土体中的高度应不低于梁高的一半；（2）格沟梁模板施工应采用支模现浇，混凝土强度不低于C30；钢筋采用HPB235及HRB335，钢筋可在现场制作与安装，但钢筋的数量、配置按设计要求确定，接头应符合《混凝土结构工程施工及验收规范》（GB50204-2002）的规定。
九、格构梁模板安装前准备１、格构梁模板安装前由项目技术负责人向作业班组长做书面安全技术交底，再由作业班组长向操作人员进行安全技术交底和安全教育，有关施工及操作人员应熟悉施工图及模板工程的施工设计。
２、格构梁模板的安装必须按模板的施工设计进行，严禁任意变动，施工现场设可靠的能满足格构梁模板安装和检查需用的测量控制点。
３、现场使用的格构梁模板及配件应按规格和数量逐项清点和检查，•未经修复的部件不得使用。
５、格构梁模板的支柱支设在土壤地面时，应将地面事先整平夯实。
６、竖向模板的安装底面应平整坚实，并采取可靠的定位措施，•竖向模板应按施工设计要求预埋支承锚固件。
7、配件必须装插牢固，支柱和斜撑下的支承面应平整垫实，•并有足够的受力面积，支撑件应着力于外钢楞，预埋件位置准确，安设牢固。
格构梁模板必须支拉牢固，防止变形，侧模斜撑的底部应加设垫木。
下端应与事先做好的定位基准靠紧垫平，在安装模板时，模板应有可靠的支撑点，其平直度应进行校正。
8、模板及其支撑系统在安装过程中，必须设置临时固定设施，严防倾覆，沿横向和纵向加设水平撑和垂直剪刀撑。
9、格构梁模板及其支撑系统在安装过程中，必须设置临时固定设施，严防倾覆。
沿横向和纵向加设水平撑和垂直剪刀撑，固定牢靠，水平撑设上、下两道，两道水平撑之间，在纵横向加设剪刀撑。
10、支模应按施工工序进行，格构梁模板没有固定前，不得进行下道工序。
11、五级以上大风，必须停止模板的安装工作。
12、模板安装完毕，必须进行检查验收后，方可浇筑砼，•验收单内容要量化。
十、格构梁模板拆除安全技术措施１、格构梁模板拆除前必须确认砼强度达到规定，并经拆模申请批准后方可进行，要有砼强度报告砼强度未达到规定，严禁提前拆模。
２、格构梁模板拆除前应向操作班组进行安全技术交底，在作业范围设安全警戒线并悬挂警示牌，拆除时派专人（监护人）看守。
３、格构梁模板拆除的顺序和方法：按先支的后拆，后支的先拆，•先拆不承重部分，后拆承重部分，自上而下的原则进行。
4、在拆模板时，要有专人指挥和切实的安全措施，并在相应的部位设置工作区，严禁非操作人员进入作业区。
5、工作前要事先检查所使用的工具是否牢固，搬手等工具必须用绳链系挂在身上，工作时思想要集中，防止钉子扎脚，拆下的模板和支撑件不得在离槽上１m以内堆放，并随拆随运。
6、拆除模板要用长撬杠，严禁操作人员站在正拆除的模板上。
十二、安全与文明施工责任制度a)边坡周边2m范围内不许堆载；边坡周边2~6m范围内静、动荷载不得超过10kpa（周边原有静荷载除外）。
b)施工过程中若边坡有关失稳趋势或引起坡顶出现裂缝、沉降等异常现象时，应立即停止施工，及时用砂浆或沥青将裂缝抹平，防止雨水下渗，采用砂袋反压坡脚并及时通知监理、设计等有关单位，制定详细加固方案。
c)本设计只考虑坡顶30千帕的荷载，坡顶1.5 范围内的建筑荷载超过此值，则应从新定边坡的稳定性。
d)人员架构表十二、应急预案物体打击伤害是建筑行业常见事故的四大伤害的其中一种，特别在施工周期短，劳动力、施工机具、物料投入较多，交叉作业时常有出现。
这就要求在高处作业的人员对机械运行、物料转接、工具的存放过程中，都必须确保安全，防止物体坠落伤人的事故发生。
一、公司应急指挥及救援组织机构图：①公司安全生产委员会人员组成：由公司法定代表人、主管安全生产的副总经理及公司相关部门人员组成，工程管理部是公司安全生产委员会常设办公机构。
②公司安全领导小组人员组成：由公司经理、主管安全的副经理及相关部门人员组成。
③项目部安全领导小组机构组成：由项目部经理、技术负责人、安全员、作业队长、工长等相关人员组成，项目部经理任组长、并明确各应急专业组长。
a.事故现场抢险组人员组成：由项目部安全负责人任组长，作业队负责人、专业工长等相关人员组成。
b.事故现场救护组人员组成：由项目部领导任组长，相关人员组成。
c.事故现场保护组人员组成：由项目部骨干任组长，现场保安人员组成。
d.事故现场通讯组人员组成：由项目部行政负责人任组长、现场其他应急小组负责人组成。
二、公司应急指挥及救援组织职责1、公司安全生产委员会职责：1）负责事故救援的整体指挥；2）负责建立公司网络系统，项目部及上级主管部门的联系，并负责向上级主管部门的汇报工作；3）负责成立事故调查处理小组，对事故调查处理工作进行监督。
2、公司安全领导小组职责：1）负责工程事故救援的全面指挥；2）负责与公司安全生产管理机构联系及情况汇报。
3）负责与相邻可依托力量的联络求救；3、项目部安全领导小组职责：1）负责指挥处理紧急情况，保证突发事件按应急救援预案顺利实施；2）负责事故现场的抢险、保护、救护及通讯工作；4）负责与上级安全生产管理机构的联系及情况汇报；5）负责与相邻可依托力量的联络求救；6）负责工程项目生产的恢复工作。
1）、事故现场救护组职责：负责事故现场的紧急救护工作，及时组织护送重病伤员到医疗中心救治。
2）、事故现场通讯组职责：负责收集相关单位部门的通信方式，保证各级通讯联系畅通，做好联络工作。
三、工作要求1、相关人员必须服从统一指挥，整体配合、协同作战、有条不紊、忙而不乱。
2必须确保应急救援器材及设备数量充足、状态良好，保证遇到突发事件时各项救援工作正常运转。
3、各应急小组成员必须落实到人，各司其职，熟练掌握防护技能。
四、紧急情况的处理程序和措施1.直属项目部应急救援程序图：①事故发生后，事故现场应急专业组人员应立即开展工作，及时发出报警信号，互相帮助，积极组织自救；在事故现场及存在危险物资的重大危险源内外，采取紧急救援措施，特别是突发事件发生初期能采取的各种紧急措施，如紧急断电、组织撤离、救助伤员、现场保护等；及时向项目部安全领导小组报告，必要时向相邻可依托力量求教，事故现场内外人员应积极参加援救。
