FANUC 0系统如何保护你的参数和程序不被修改保护你的程序FANUC 0系统：修改参数：改为1就可以保护9000~~9999的程序不被修改。

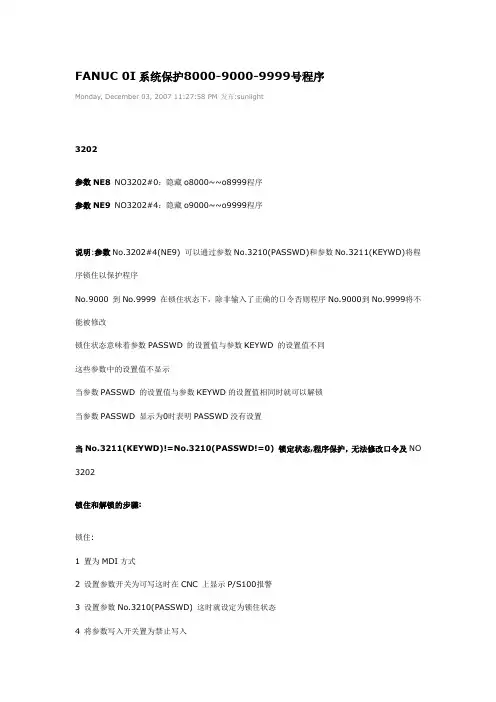

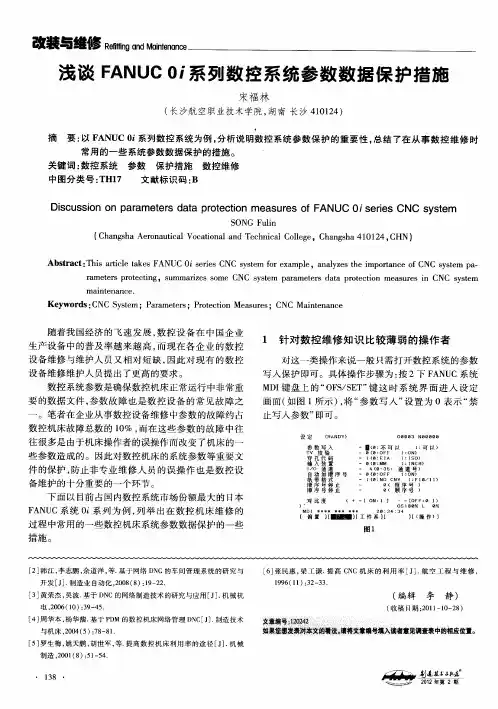

FANUC 0I系统：修改参数：3202#4（NE9）改为1 #0（NE8）改为1就可以保护9000~~9999和8000~~8999的程序不被修改。
修改3210的值就可以设置密码了，只有在3211里输入和3210一样的密码才可以修改3020#4为0或1。
保护你的参数：参数设定成1可以保护程序和参数，将设定成1后即无法设定PWE=1参数无法修改，通过设定画面（OFFSET画面）找到设定成0即可恢复（注意恢复时不是在SYSTEM画面设置参数而是在设定画面FANUC系统维修中常用的参数fanuc系统维修中常用的参数1．手摇脉冲发生器损坏。
一台fanuc 0td数控车床，手摇脉冲发生器出现故障，使对刀不能进行微调，需要更换或修理故障件。
当时没有合适的备件，可以先将参数900#3置“0”，暂时将手摇脉冲发生器不用，改为用点动按钮单脉冲发生器操作来进行刀具微调工作。
等手摇脉冲发生器修好后再将该参数置“1”。
2．当机床开机后返回参考点时出现超行程报警。
上述机床在返回参考点过程中，出现510或511超程报警，处理方法有两种：（1）若x轴在返回参考点过程中，出现510或是511超程报警，可将参数0700lt1x1数值改为+（或将0704lt1x2数值修改为-）后，再一次返回参考点。
若没有问题，则将参数0700或0704数值改为原来数值。
（2）同时按p和can键后开机，即可消除超程报警。
3．一台fanuc 0i数控车床，开机后不久出现alm701报警。
从维修说明书解释内容为控制部上部的风扇过热，打开机床电气柜，检查风扇电机不动作，检查风扇电源正常，可判定风扇损坏，因一时购买不到同类型风扇，即先将参数rrm8901#0改为“1”先释放alm701报警，然后在强制冷风冷却，待风扇购到后，再将prm8901改为“0”。
4．一台fanuc 0m数控系统加工中心，主轴在换刀过程中，当主轴与换刀臂接触的一瞬间，发生接触碰撞异响故障。
分析故障原因是因为主轴定位不准，造成主轴头与换刀臂吻合不好，无疑会引起机械撞击声，两处均有明显的撞伤痕迹。
经查，换刀臂与主轴头均无机械松动，且换刀臂定位动作准确，故采用修改n6577参数值解决，即将原数据1525改为1524后，故障排除。
5．密级型参数0900～0939维修法。
按fanuc 0mc操作说明书的方法进行参数传输时，密级型参数0900～0939必须用mdi方式输入很不方便。
现介绍一种可以传输包含密级型参数0900～0939在内的传输方法，步骤如下：（1）将方式开关设定在edit位置；（2）按param键，选择显示参数的画面；（3）将外部接收设备设定在stand by（准备）状态；（4）先按eob键不放开，再按outpot键即将全部参数输出。
6．一台fanuc 0mc立式加工中心，由于绝对位置编码电池失效，导致x、y、z丢失参考点，必须重新设置参考点。
（1）将pwe“0”改为“1”，更改参数改为00000000，此时crt显示“300”报警即x、y、z轴必须手动返回参考点。
（2）关机再开机，利用手轮将x、y移至参考点位置，改变参数为00000011，则表示x、y已建立了参考点。
（3）将z轴移至参考点附近，在主轴上安装一刀柄，然后手动机械手臂，使其完全夹紧刀柄。
此时将参数改为00000111，即z轴建立参考点。
将设“00”，pwe改为0。
（4）关机再开机，用g28 x0，y0，z0核对机械参考点。
7．由机床参数引起的无报警故障。
一台fanuc 18i-w慢走丝，开机后crt显示x、y、u、v 坐标轴位置显示不准确，即原正常显示小数点后三位数字，而且前显示小数点后四位数字，且crt没有报警信息。
首先应该怀疑是参数变化引起上述故障。
检查参数发现#2 ini发生变化，原正常显示“0”（表示公制输入），而有故障时显示“1”（英制输入），将该参数改为“0”后，数字显示正常。
8。
机床风扇报警，一时找不到，要买也来不及，可以修改一下参数8901，将风扇报警取消，暂时先开机加工。
等买到风扇再更换。
（fanuc 18 or fanuc16 or fanuc 0i system) 9. 保护参数不被人乱修改的参数有par3208#1可以锁住system key,par3292#7可以使参数锁打不开。
而保护程序的参数有par3202FANUC 0 系统的疑难故障分析及排除（2007-07-23 15:45:37 阅读数：151 ）序号故障征兆故障原因解决办法1当选完刀号后，X、Y轴移动的同没有任何报警，应属于参数问1．修改参数0009号TMF，由0000****修改为0111****，该故障得以解决。
当0009=0000****时，机床也进行换刀的动作，但是，X、Y轴移动的距离，与X、Y 轴的移动指令不相吻合，并且每次的实际移动距离与移动指令之差还不一样题。
时，TMF=16msec。
当0009=0111****时，TMF=128msec。
2．冬天，有可能润滑油的黏度大。
2手动脉冲发生器偶尔失效手动脉冲发生器的信号回路产生故障1. 确认手动脉冲发生器是否正常。
2. 更换存储板3机床不能回机床参考点检查参数534，最好在200~500之间1）把机床移动至坐标的中间位置再试试。
2）更换电机位置编码器4机床工作三小时，X轴发现振动声音在显示器屏幕上没有报警，是由参数设置不正确而引起的1）、修改8103#2=0→12）、修改8121=120→1005进给轴低速运行时，有爬行现象调整参数1）调整伺服增益参数；2）调整电机的负载惯量化。
6机床回参考点时，每次返回参考点时的位置都不一样调整参数重新计算并调整参考计数容量的值，即参数4号~7号或者参数570~573的值7切削螺纹时，乱扣更换了位置编码器和主轴伺服放大器及存储板都无效时参数49号设定不对，修改参数49#6由0→1。
8不能进行螺纹切削位置编码器反馈信号线路1）更换主轴位置编码器；2）修改参数；9在单脉冲方式下，给机床1μ指令，实际走30μ的距离。
参数问题参数8103设定错误，修改8103#5由1→010车床：用MX不能输入刀偏量未设参数参数10#7位设111X、Y轴加工圆度没有报警调整参数：1）伺服的增益：要求两轴一致。
2）超差伺服控制参数：见伺服参数说明书。
3）加反向间隙补偿。
12轮毂加工车床，当高节奏地加工轮毂时，经常出现电源单元和主轴伺服单元的模块严重烧毁由于主轴频繁高低速启动更换电源控制单元和主轴伺服控制单元的功率驱动模块。
并用A50L-0001-0303替换以前使用的功率模块。
13立式加工中心，按急停，Z轴往下下降2mmZ轴电机的制动器回路处理不妥1）按伺服的说明书，正确地设计Z轴的制动器回路；2）检查参数8X05#6=1、8X83=200左右。
14加工中心：Z轴运动时产生振动，并且通过交换印刷板实验确认Z轴控制单元及电机正常参数设置而引起的故障1）调整参数517。
2）检查并调整8300至8400之间的参数。
15X轴加工一段时间后，X轴坐标发生偏移如果更换电机编码器无效，应属机械故障1) 更换电机编码器,无效。
2) 检查并调整丝杆与电机之间的联轴节。
16主轴低速不稳，而且不能准停反馈信号不好1）检查确认主轴电机反馈信号插头是否松动。
2）更换主轴电机编码器。
3）更换定位用的磁传感器。
17当使用模拟主轴时，模拟电压没有输出1）主板上是否有87103芯片。
2）检查参数0539~542的数值或者重新计算和设定主轴箱的齿轮比。
3）更换主板。
18控制系统在运行模拟主轴时，没有模拟电压的输出模拟电压的输出回路有故障或参数有问题1）请确认SSTP*=1,即G120#6=12）设定模拟电压10V时所对应的最高转速成的参数，例如：对于T系列，设定PRM540=60003）在AUTO或MDI方式下，输入S指令，就可以用万用表在M12或M26端口上测量出SVC的输出。
4）如果没有，请更换主板19机床油泵不能启动，机床换刀时的油缸没有动作输入/输出板输出信号回路有故障1）检查输入/输出板上的元件TD62107是否有明显烧毁痕迹2）更换输入/输出卡或输入/输出卡上的元件TD6210720电源报警红灯亮，显示器屏幕没有显示外部电源有短路或内部印刷板电源短路1）测量+5V、+15V、+24V及+24E对地的电阻。
2）如果是系统印刷板内部短路造成，可把印刷板外接的信号线插座全部拔下，然后把印刷板一块一块地往下拔，每拔一块后，打开电源，直到发现拔下其中一块印刷板后，就可以通上电，这样可以认为是由该印刷板内部电源短路造成的。
21系统显示器屏幕上显示NOTREADY查诊断=0，急停回路出现故障1)查电气图中的急停回路；2)查机床各轴的行程开关是否有断线，是否完好；3)把系统的参数，程序等全部清除后，重新输入参数、加工程序等系统数据。
22在手动或自动方式下机床都不运行1）位置画面显示的数字不变化1)诊断(*ESP信号)是否等于1;2)诊断(ERS信号)是否等于0；3)诊断(RRW信号)是否等于0;4)诊断G122#0，#1、#2的状态。
G122=*****101即JOG状态。
G122=*****001即AUTO状态。
5)到位检查是否在执行，请确认。
DGN800（位置偏差）>PRM500（到位宽度）。
6)检查各个轴互锁信号诊断G128#0~#3(ITX，ITY，ITZ，IT4)是否等于0。
7)检查倍率信号G121#0~#3（*OV1，*OV2，*OV4，*OV8）。
如果PRM03#4 （OVRI）=0，当G121=****1111时，倍率为100%。
8)检查JOG倍率信号G104#0~#3即JOV1、JOV2、JOV4、JOV8当JOV01到JOV8=0000时，其倍率为0%2）显示器屏幕上的位置显示数字在变化检查机床锁住信号，诊断G117#1是否等于0（即MLK信号）。
23在手动方式下，机床不能运行显示器屏幕上的位置显示数字不变化1)检查方式选择信号，诊断G122#2、#1、#0是否为101（即MD4、MD2、MD1信号）；2)检查进给轴及其轴方向的信号是否已输入系统，G116#3、#2，即-X、+X信号；3)到位检查是否在进行，确认DGN800（位置偏差）>PRM500（到位宽度）；4)检查参数PRM517或512、513、514、515，正常状况下，PRM517为3000；5)检查互锁信号是否已起作用；6)检查倍率信号*OV8、*OV4、*OV2、*OV1即诊断G121#3~#0，如果PRM3#4=0时，G121=****1111，其倍率为0%；当PRM3#4=1时G121=****0000，其倍率为100%。
