防静电工作台特点

防静电保护设施
防静电保护设施是指采取各种措施和设备，用于减少或防止静电产生和积累，并保护人、设备和环境的安全。

以下是一些常见的防静电保护设施：
1. 防静电地板：使用导电的地板材料，例如复合地板、混凝土地板涂层等，以便将静电引导到地面。

地板通常与防静电接地系统连接，确保静电能够安全地排放。

2. 防静电工作台：使用导电材料制成的工作台，用于处理易受静电干扰的敏感零件或材料。

工作台通常与地面接地，以确保静电能够安全地排放。

3. 防静电服装：穿着防静电服装可以减少或防止静电产生。

这包括防静电鞋、防静电手套和防静电衣物等。

4. 防静电垫：放置在工作台上，用于防止静电在工作过程中积累，并保护敏感零件或材料。

5. 静电接地系统：将设备、机器和人体等接地，以便将静电引导到地面，减少静电的积累。

6. 静电消除器：利用电离器、排静电器等设备来中和或消除静电。

7. 防静电电磁屏蔽：对于需要特别严格的防静电保护的场所，可以采用电磁屏蔽设备，以阻止外界的静电干扰。

这些防静电保护设施可以根据特定的工作场所和需求来选择和应用，以确保人员和设备的安全，并防止静电带来的不良影响。

ESD防护用品及使用介绍企业十分注重防静电的防护工作，为防止静电危害到电子产品及操作人员的安全，人们设计出多种ESD防护用品及装备，常用于电子生产环境中。

由于ESD防护用品种类繁多、性能不一。

现将市面热销的几款ESD防护用品及使用方式介绍如下：1、人体ESD防护用品：(1)ESD防护工作服(又叫防静电工作服)ESD防护服采用导电纤维制成，当与其它物体摩擦时，产生的静电通过导电纤维与人体的接触泄漏或通过导电纤维间的电晕放电、扩散。

从而防静电积累。

当穿上ESD防护服时，须与ESD防护鞋(防静电鞋)配套使用。

(2)ESD防护鞋(防静电鞋)该鞋鞋底采用导电碳黑的合成橡胶制成，用于将ESDS器件操作人员所带静电荷泄漏大地，防止人体静电积累。

防静电鞋底电阻值为5×104～108欧，导电鞋电阻不大于1.5×105欧。

防静电鞋与导电鞋在使用方面的区别是，防静电鞋可以用于有电气设备的环境中，能预防250伏电压对人体的电击。

而导电鞋则不能用于有触电危险的环境中。

(3)防静电手腕带和脚带操作ESDS器件时应使用防静电腕带和脚带，腕带和脚带的作用是迅速将人体静电荷泄漏到大地。

一般的防静电腕带由带扣、带子和接地连接线组成。

带子、带扣和接地连接线具有良好的电气接触。

为了保证操作人员安全，通常在腕带的接地连接线上串有一只1兆欧电阻，以限制人体触电时流过的电流不大于5毫安。

腕带按操作环境可分为两种：一种用于一般ESDS器件操作环境中，其对接地串接的电阻为1兆欧。

另一种用于特殊环境ESDS器件操作，其对地串接的电阻为50千欧左右(见ETS)。

使用腕带时，要保证腕带和人手腕、接地连接线和地线良好的接触。

(4)ESD防护手套/指套操作ESDS的器件的人使用的手套/指套，是用加入抗静电剂的乳胶制成，用于预防ESDS器件不对电位造成损坏。

手套/指套的表面电阻应低于108欧。

2.电子工业生产环境中的ESD防护装备：(1)ESD防护工作台采用ESD防护材料装备并接地的工作台叫ESD防护工作台。

防静电工作台工作原理
防静电工作台是一种用于处理静电敏感器件的工作环境，其工
作原理主要包括以下几个方面：
1. 接地原理，防静电工作台通过接地系统将静电荷释放到地面，以防止静电荷在工作台上积聚，从而减少静电对器件的影响。

工作
台通常会使用导电材料制成，并通过接地导线连接到地面，使静电
荷能够顺利地流向地面。

2. 静电消除原理，防静电工作台通常配备静电消除装置，如离
子风枪或静电消除棒等，这些装置能够释放大量的离子，中和工作
台和器件表面的静电荷，从而减少静电对器件的影响。

3. 材料选择原理，防静电工作台通常会采用导电性能良好的材
料制成，如金属或导电塑料等，以便将静电荷迅速导入地面，减少
静电的积聚。

4. 环境控制原理，防静电工作台通常会控制环境湿度，保持在
一定的范围内，因为适当的湿度可以减少静电的产生和积聚，从而
降低对器件的影响。

总的来说，防静电工作台通过接地原理、静电消除原理、材料选择原理和环境控制原理等多种方式来降低静电对器件的影响，为静电敏感器件的生产和维护提供了可靠的工作环境。

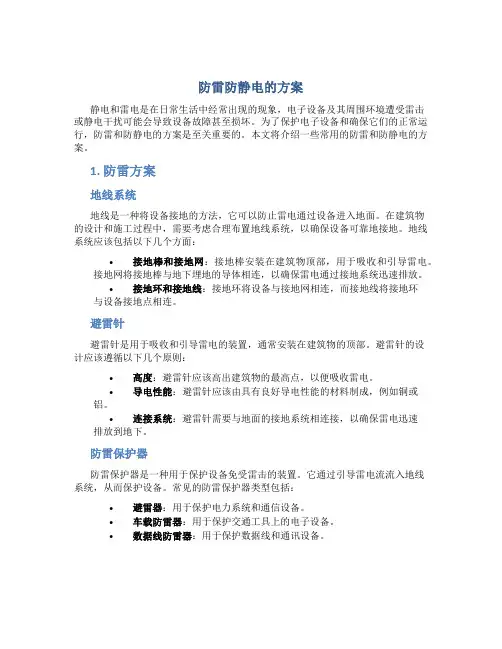

防雷防静电的方案静电和雷电是在日常生活中经常出现的现象，电子设备及其周围环境遭受雷击或静电干扰可能会导致设备故障甚至损坏。

为了保护电子设备和确保它们的正常运行，防雷和防静电的方案是至关重要的。

本文将介绍一些常用的防雷和防静电的方案。

1. 防雷方案地线系统地线是一种将设备接地的方法，它可以防止雷电通过设备进入地面。

在建筑物的设计和施工过程中，需要考虑合理布置地线系统，以确保设备可靠地接地。

地线系统应该包括以下几个方面：•接地棒和接地网：接地棒安装在建筑物顶部，用于吸收和引导雷电。

接地网将接地棒与地下埋地的导体相连，以确保雷电通过接地系统迅速排放。

•接地环和接地线：接地环将设备与接地网相连，而接地线将接地环与设备接地点相连。

避雷针避雷针是用于吸收和引导雷电的装置，通常安装在建筑物的顶部。

避雷针的设计应该遵循以下几个原则：•高度：避雷针应该高出建筑物的最高点，以便吸收雷电。

•导电性能：避雷针应该由具有良好导电性能的材料制成，例如铜或铝。

•连接系统：避雷针需要与地面的接地系统相连接，以确保雷电迅速排放到地下。

防雷保护器防雷保护器是一种用于保护设备免受雷击的装置。

它通过引导雷电流流入地线系统，从而保护设备。

常见的防雷保护器类型包括：•避雷器：用于保护电力系统和通信设备。

•车载防雷器：用于保护交通工具上的电子设备。

•数据线防雷器：用于保护数据线和通讯设备。

2. 防静电方案接地接地也是防静电的一种常用方法。

通过将设备和周围环境连接到地面，可以有效地释放静电。

在防静电接地中，以下几个方面需要考虑：•设备接地：设备应当接地到一个良好的接地系统，以确保静电能够迅速排放。

接地点应该选择在设备的金属外壳或者其他接地设计良好的地方。

•人体接地：人体也是静电的一个来源，为了保护设备，人体也应该接地到接地系统。

这可以通过使用符合防静电要求的鞋子、地板等方法来实现。

防静电工作台对于一些对静电特别敏感的设备、零部件或组装工作，使用防静电工作台是非常重要的。

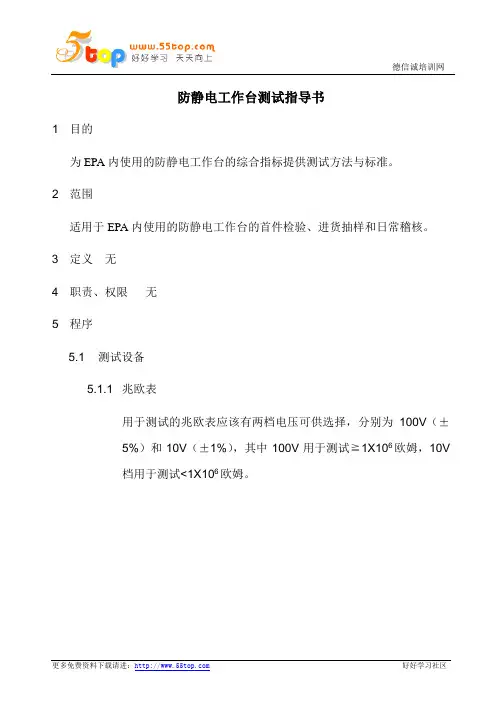

防静电工作台测试指导书1 目的为EPA内使用的防静电工作台的综合指标提供测试方法与标准。

2 范围适用于EPA内使用的防静电工作台的首件检验、进货抽样和日常稽核。

3 定义无4 职责、权限无5 程序5.1 测试设备5.1.1 兆欧表用于测试的兆欧表应该有两档电压可供选择，分别为100V（±5%）和10V（±1%），其中100V用于测试≧1X106欧姆，10V档用于测试<1X106欧姆。

5.1.2 万用表。

5.2 测试程序5.2.1 开始测试前需要将易受ESD影响的物体从待测工作台移出，对于工作台需要使用的AC系统等已经由另外一种接地系统接地，故在测试时可以保留。

5.2.2 检查兆欧表电极表面是否清洁，如有必要可用软布沾70%异丙醇进行清洁。

5.2.3 工作台表面点对地电阻测试5.2.3.1 将兆欧表与电极正确连接，按照图1所示将其中一个电极接到公共接地点并将另外一个接到5磅电极，将兆欧表电压档转换到100V。

5.2.3.2 将电极放到图1中的位置A然后开始测试，待读数稳定或者最长15秒后记录读数，在此测试环节中，建议将所有角落都按此方法进行测试。

5.2.3.3 重复以上测试方法测试位置B并记录。

5.2.3.4 点对地电阻标准：≥1.0X106欧姆<1.0X109欧姆图1、工作台表面点对地测试示意图5.2.4 工作台上的物架料/物品架等的测试方法与台面测试方法一样5.2.5 人体接地点测试如果防静电手腕带不是直接连接到公共接地点则需要按以下程序对人体接地点电阻进行验证5.2.5.1 先将万用表打到欧姆档并归零5.2.5.2 按图2所示把万用表的一个表笔连接到手腕带插孔，另一个表笔连接到公共接地点5.2.5.3 记录读数并按以上步骤重复测试其余手腕带连接点。

5.2.5.4 人体接地点标准：<1欧姆图2、人体接地点测试示意图。

采购防静电工作台时要注意,有些厂家只是在工作台面上铺一层防静电材料,桌子的桌面是符合防静电的要求,但无法将静电及时的泄放,另外普通的工作台的其他部位也有可能产生静电。

一张好的防静电工作台会具有哪些优点：1、标准化需求，可根据客户的需求定制符合工作需要的工作台。

2、人性化设计，符合人体工程学原理，又美观大方。

3、模块化设计，多种附件任意选择，组合，且具有互换性。

4、优质的防静电台面，具有双面整体防火，防静电功能，并且耐磨耐用。

5、工作台框架采用优质工业铝型材，壁厚达到2.0mm以上。

表面经过阳极氧化处理，有一层致密坚硬的氧化膜，美观大方，耐腐蚀性强，并且最重要的是不导电。

6、防静电是整张工作台检验的最主要标准，整张工作台导电率要控制在106Ω，而且在测试时不止是测试台面的防静电指数，要整体查看防静电性能和对地电阻，因为整体防静电的作用是从源头上避免静电的发生。

防静电标准规定了电子设备研制生产全过程中，对静电放电危害的防护技术基本要求，静电敏感器件的采购、检测、储存、运输、装配过程中的防静电操作要求，对防静电工作区的管理以及人员教育培训等内容。

本标准适用于研制、生产、维修电子设备的部门及采购、储运、检测电子元器件，也适用于其它任何涉及静电敏感元器件的部门。

1术语静电：物体表面过剩或不足的静止电荷。

静电放电：静电电场的能量达到一定程度后，击穿其间介质而进行放电的现象。

英文缩写ESD。

静电敏感度：元器件所能承受的静电放电电压值。

静电放电敏感（的）英文缩写ESDS。

静电敏感器件：（承受静电放电电压较低的器件）对静电放电敏感的器件。

泄放：将静电荷安全传导到地。

中和：利用导性电荷（异性离子）使静电消失。

静电导体：表面电阻率在105~108Ω范围内的物体。

接地：电气连接到能提供或接受大量电荷物体上。

（如大地、舰船或运载工具金属外壳。

）接地连接点英文缩写：EBP。

防静电工作区：用各种防静电设施、器件及明确区域的界限形成的工作场地。

防静电工作台检测报告模板1. 检测目的本次检测旨在验证防静电工作台的电阻值、绝缘阻抗、接地装置等性能指标是否符合相关标准要求，以确保工作台具备良好的防静电功能，保护工作环境和敏感设备免受静电损害。

2. 检测标准本次检测参考了以下标准：- 国际电工委员会(IEC)61010-1《安全要求——电子测量、控制和实验室试验室设备的通用要求》- 国际电工委员会(IEC)61340-2-3《静电控制——实验室和电子设备用静电控制装置的规范——第2-3部分：测试方法》3. 检测方法3.1 电阻值检测在台面和地线之间分别测量电阻值，采用四线测量法，确保测量结果准确可靠。

3.2 绝缘阻抗检测使用绝缘测试仪，测量台面和地线之间的绝缘阻抗，以保证工作台表面与地线间的绝缘性能符合要求。

3.3 接地装置检测检测接地装置是否良好连接，接地电阻是否满足标准要求。

4. 检测结果4.1 电阻值检测结果位置电阻值(Ω)台面0.5地线0.64.2 绝缘阻抗检测结果台面和地线之间的绝缘阻抗为1GΩ，符合标准要求。

4.3 接地装置检测结果接地装置连接牢固，接地电阻为1Ω，满足标准要求。

5. 检测结论根据对防静电工作台的检测结果进行综合评估，结合相关标准要求，判定此防静电工作台符合要求，并具备良好的防静电功能。

6. 检测建议建议定期进行防静电工作台的检测和维护，保持其良好的工作状态。

如有发现电阻值、绝缘阻抗或接地装置等不符合要求，应及时进行修复或更换。

7. 检测人员本次检测由专业技术人员进行，包括电子工程师和检测工程师。

8. 检测日期本次检测完成于20XX 年XX 月XX 日。

以上为防静电工作台检测报告模板，根据具体情况进行填写和调整，以确保报告内容完整准确。

在检测过程中，务必严格按照相关标准操作，并保持测试设备的准确性和精度。

及时修复和维护防静电工作台是保障工作环境和设备安全的重要措施。

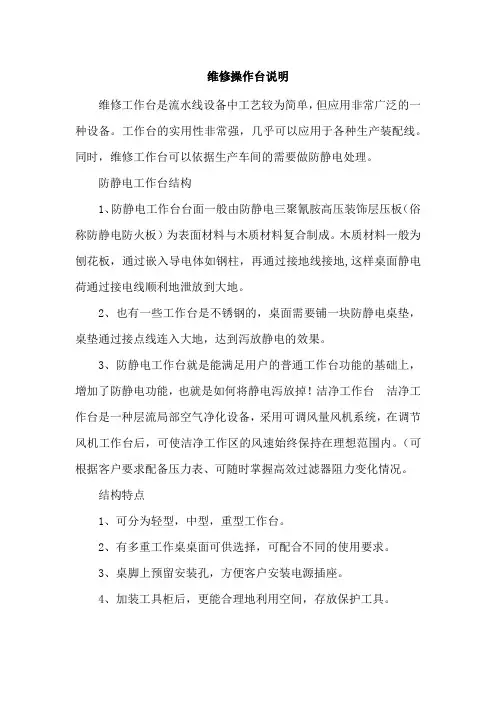

维修操作台说明
维修工作台是流水线设备中工艺较为简单，但应用非常广泛的一种设备。

工作台的实用性非常强，几乎可以应用于各种生产装配线。

同时，维修工作台可以依据生产车间的需要做防静电处理。

防静电工作台结构
1、防静电工作台台面一般由防静电三聚氰胺高压装饰层压板（俗称防静电防火板）为表面材料与木质材料复合制成。

木质材料一般为刨花板，通过嵌入导电体如钢柱，再通过接地线接地,这样桌面静电荷通过接电线顺利地泄放到大地。

2、也有一些工作台是不锈钢的，桌面需要铺一块防静电桌垫，桌垫通过接点线连入大地，达到泻放静电的效果。

3、防静电工作台就是能满足用户的普通工作台功能的基础上，增加了防静电功能，也就是如何将静电泻放掉！洁净工作台洁净工作台是一种层流局部空气净化设备，采用可调风量风机系统，在调节风机工作台后，可使洁净工作区的风速始终保持在理想范围内。

（可根据客户要求配备压力表、可随时掌握高效过滤器阻力变化情况。

结构特点
1、可分为轻型，中型，重型工作台。

2、有多重工作桌桌面可供选择，可配合不同的使用要求。

3、桌脚上预留安装孔，方便客户安装电源插座。

4、加装工具柜后，更能合理地利用空间，存放保护工具。
