《机械制图与AUTOCAD》期末试题一(附答案)

一、填空题 （共50分，每空1分）1、机械制图的图纸幅面有A0、A1、A2、A3、A4五种格式。

52、图纸中图框格式的标题栏一般位于图纸的右下角。

13、根据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投影根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。

54、由立体图找出对应的三视图。

65、对照立体图，将对应的左视图和俯视图图号填入表中。

86、视图为机件向投影面投影所得的图形，主要用来表达机件的外部结构形状，视图分为：基本视图、向视图、局部视图和斜视图四种。

47、常见的螺纹牙型有三角形、梯形、锯齿形和方形等多种。

48、 将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图。

1 5 12 4 63 7 6 12 9 845 119、断面图可分为移出断面和重合断面两种。

210、用剖切面局部地剖开机件所得的剖视图称为局部剖视图。

111、气化CO2压缩机分为垂直剖分式和水平剖分式，其型号分别为2MCL527和2BCL305，其中前者为7级压缩，后者为5级压缩。

612、压缩机的密封中，叶轮口环处的密封为（口圈密封（口环密封）），两级之间的密封为（级间密封），平衡盘的密封为（平衡盘密封），轴端两侧的密封为（轴端密封），密封的作用是防止气体在（级间倒流）及（向外泄漏）。

613、组合体尺寸的基本要求是正确、完整、清晰、合理。

2二、不定项选择题（共10分每题1分）1、图样中的尺寸大小均以（ D ）为单位，在尺寸数字后面不必写出单位名称。

A、kmB、dmC、cmD、mm2、尺寸线、尺寸界线用( B )绘制。

A、粗实线B、细实线C、点划线D、虚线3、国家标准规定了各种尺寸的标注方法，直径尺寸的标注必须在尺寸数字前加注直径符号（ C ）。

A、DB、dC、ФD、L4、投影面体系中，正立在观察者正前方的投影面称为（ C ）。

A、水平投影面B、侧立投影面C、正立投影面5、由右图中的已知尺寸和其锥度可知X应为（ C ）。

《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。

A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。

A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。

A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。

A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。

A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。

A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。

A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。

A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。

A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。

机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。

《机械制图》期末考试试卷附答案一判断题（本大题共20小题，每小题2分，共40分）1． AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。

（）2． AutoCAD是美国Autodesk公司的计算机制图软件。

（）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。

（）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。

（）5．正交线指的是水平线和竖直线。

（）6．正交线指的是在正交方式下绘制的直线。

（）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。

（）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。

（）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。

（）10． CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。

（）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（）12．国家标准中。

A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。

（）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。

（）二选择题。

.1一、填空题分）（共50分，每空5 A4、A31五种格式。

、机械制图的图纸幅面有A0、A1、、A212、图纸中图框格式的标题栏一般位于图纸的右下角。

、根据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投35 影根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。

6、由立体图找出对应的三视图。

445163285、对照立体图，将对应的左视图和俯视图图号填入表中。

11 7 12 98465、视图为机件向投影面投影所得的图形，主要用来表达机件的外部结构形状，64 视图分为：基本视图、向视图、局部视图和斜视图四种。

47、常见的螺纹牙型有三角形、梯形、锯齿形和方形等多种。

将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放 8、1大图。

'..2、断面图可分为移出断面和重合断面两种。

9110、用剖切面局部地剖开机件所得的剖视图称为局部剖视图。

和2MCL527、气化CO2压缩机分为垂直剖分式和水平剖分式，其型号分别为116级压缩。

7级压缩，后者为52BCL305，其中前者为，两级之间）12、压缩机的密封中，叶轮口环处的密封为（口圈密封（口环密封），轴端两侧的密封为（轴，平衡盘的密封为（平衡盘密封）的密封为（级间密封）6 。

端密封），密封的作用是防止气体在（级间倒流）及（向外泄漏）2 、组合体尺寸的基本要求是正确、完整、清晰、合理。

13 分）每题1（共10分二、不定项选择题）为单位，在尺寸数字后面不必写出单位名 D 1、图样中的尺寸大小均以（称。

mm cm D、km B、dm C、A、 ( B )绘制。

2、尺寸线、尺寸界线用 D、虚线、细实线 C、点划线A、粗实线B、国家标准规定了各种尺寸的标注方法，直径尺寸的标注必须在尺寸数字前加3 ）。

注直径符号（ CL 、d C、Ф DA、D B、。

（ C ）4、投影面体系中，正立在观察者正前方的投影面称为、正立投影面、侧立投影面 CA、水平投影面 B 。

期末检测B一、填空题（每空1分，共35分）1、直线按其对投影面的相对位置不同，可分为一般位置直线、___________________和___________________三种。

2、平面按其对投影面的相对位置不同，可分为一般位置平面、___________________和___________________三种。

3、与一个投影面垂直的直线，一定与其他两个投影面______，这样的直线称为投影面的______线。

4、与一个投影面平行，与其他两个投影面倾斜的直线，称为投影面的平行线，具体又可分为水平线、______、侧平线。

5、与一个投影面垂直，而与其他两个投影面______的平面，称为投影面的______，具体又可分为铅垂面、正垂面、侧垂面。

6、与一个投影面平行，一定与其他两个投影面______，这样的平面称为投影面的______面，具体又可分为水平面、正平面、侧平面。

7、空间两直线的相对位置有______、______、______三种。

8、两直线平行，其三面投影一定______；两直线相交，其三面投影必然______，并且交点为两直线的共有点；既不平行，又不相交的两直线，一定______。

9、轴测投影根据投影方向与投影面的角度不同，分为______和______两大类。

10、最常用的轴测图为______和______。

11、正等测图的轴间角为______，轴向伸缩系数为______。

12、斜二测图的轴间角为______、______，轴向伸缩系数为_______________。

13、立体分为______和______两种，所有表面均为平面的立体称为______，包含有曲面的立体称为曲面。

14、常见的平面体有棱柱、棱锥、棱台等。

常见的回转体有______、______、______等。

15、画旋转剖视的时候,要强调先_______后________的原则。

二、选择题（每题1分，共10分）。

大学机械制图期末考试题及解析一、选择题（每题 3 分，共 30 分）1、在机械制图中，用下列哪种线表示可见轮廓线？（）A 粗实线B 细实线C 虚线D 点划线答案：A解析：在机械制图中，粗实线通常用于表示可见轮廓线，能清晰地展现物体的外形。

2、已知空间点 A（10，15，20），则点 A 到 H 面的距离为（）A 10B 15C 20D 不确定答案：C解析：空间点到 H 面（水平面）的距离即为其 Z 坐标值，所以点 A 到 H 面的距离为 20。

3、下列哪种投影法不属于平行投影法？（）A 正投影法B 斜投影法C 中心投影法D 以上都是答案：C解析：平行投影法包括正投影法和斜投影法，中心投影法不属于平行投影法。

4、在绘制三视图时，主视图与俯视图（）A 长对正B 高平齐C 宽相等D 以上都不对答案：A解析：主视图和俯视图反映物体的长，它们的长度是相等的，即长对正。

5、圆柱被平面截切，截平面与圆柱轴线倾斜时，截交线的形状是（）A 圆B 椭圆C 矩形D 抛物线答案：B解析：当截平面与圆柱轴线倾斜时，截交线为椭圆。

6、下列哪种视图主要用于表达物体的内部结构？（）A 主视图B 俯视图C 左视图D 剖视图答案：D解析：剖视图可以清晰地展示物体的内部结构和形状。

7、尺寸标注中，尺寸数字的方向应（）A 水平B 垂直C 倾斜D 依尺寸线方向而定答案：D解析：尺寸数字的方向应依尺寸线方向而定，一般与尺寸线平行。

8、标准公差等级中，精度最高的是（）A IT01B IT1C IT18D 不确定答案：A解析：标准公差等级从 IT01 到 IT18，IT01 的精度最高。

9、表面粗糙度符号中，Ra 的值越大，表示表面越（）A 光滑B 粗糙C 精度高D 不确定答案：B解析：Ra 是表面粗糙度的评定参数之一，Ra 值越大，表面越粗糙。

10、下列哪种比例不是国家标准规定的绘图比例？（）A 1:1B 2:1C 3:1D 4:1答案：C解析：国家标准规定的绘图比例有 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 等，没有 3:1。

AutoCAD机械制图实训教程期末测试卷AB卷一、选择题（每题2分，共50分）下列各题A）、B）、C）、D）四个选项中，只有一个选项是正确的，请将正确的选项涂写在答题卡相应位置上，答在试卷上不得分。

（1）autocad最大的特点是（）。

A）编辑功能强大B）精确C）交互性D）界面友好（2）AUtOCAD是哪国的软件：（）。

A）中国B）美国C）英国D）日本（3）OPTIONS选项对话框中那个标签能够控制右键弹出菜单的显示（）。

A）草图B）显示C）系统D）用户系统（4）使用BHATCH命令绘制已命名的填充图案，可以修改（）。

A）图案的颜色和线型B）图案的颜色和角度C）图案的角度和比例D）图案的颜色和比例（5）一极楼梯，我们在建筑图中把它称之为（）。

A）踏面B）踢面C）踏步D）走步（6）AUtOCA D中自动保存时，临时文件的扩展名为（）。

A）dwgB）d11C）ac$D）dwt（7）下列编辑工具中，能实现“改变位置”的功能的是（）。

A）移动B）修剪C）比例缩放D）拉长（8）以下哪个不是矩形中的设置（）。

A）倒角B）半径C）标高D）厚度（9）对象追踪的快捷键是：（）。

A）F1B）F3C）F7D）F11（10）绘制多段线的命令是（）。

A）M1INEB）X1INEC）RAYD）1INE（11）CAD中绘制出的图形是一种（）。

A）矢量图B）位图C）任意图D）以上都不对（12）当图形被使用ERASE命令删除后，即可以使用（）命令来恢复。

A）CTR1+VB）OOPSC）UNDO D）CTR1+Q(13)在输入多行文字时直径的表示方法是()。

A)%%UB)%%PC)%%0D)%%C(14)以下说法正确的是( )。

A)矩形可以分解，同样圆也可以分解。

B)偏移命令不能偏移闭合的对象。

C)图层锁定后，用户只能观察该层上的图形，不能对其编辑和修改，图形也不能显示和输出D)F5可以在绘制轴测时进行不同面的切换(15)要将图形中的文本显示为矩形框，以加速图形的显示，应使用( )命令。

机械CAD技术期末考试复习题「附答案」机械CAD技术期末考试复习题「附答案」一、填空题1、数组中各元素存储的特点是顺序的、连续的、均匀的。

2、CAD/CAM系统的集成就是把CAD/CAM/CAE/CAPP/NCP/以及PPC 各种功能不同的软件有机的结合起来。

3、计算机图形生成方法有轮廓线法、参数化法、图形元素拼合法、尺寸驱动法、三维实体投影法。

4、建模技术是将现实世界中的物体、属性的原理和方法。

5、设计资料的数据处理方法数表的处理、线图的.处理。

6、优化设计的首要任务是建立数学模型。

7、零件组合成组的方法人工识别分组法、零件分类和编码分组法、生产流程分析分组法。

8、工业机器人一般都由手部、腕部、臂部、机身、驱动系统和控制系统组成。

9、目前常用数据模型有层状模型、网状模型、关系模型。

10、链表有单向链表、双向链表和循环链表三种形式。

11、数据的逻辑结构有线性结构和非线性结构两种。

12、CAE表示为计算机辅助工程13、数据结构一般分为逻辑结构、物理结构、数据的运算三种。

二、选择题1、下述CAD/CAM过程的操作中，属于CAD范畴的是(D)A、CAPPB、CIMSC、FMSD、几何造型2、数据元素之间存储顺序与逻辑顺序一致的数据结构为(A)A、线性表B、树C、二叉树D、图3、对于决策树又叫判定树，它不包括(B)A、根B、干C、分枝D、节点4、在数控机床CNC系统组成中，核心部分为(C)A、输入输出设备B、PLCC、CNC装置D、伺服机构5、下述CAD\CAM过程的操作中，属CAD范畴的是(D)A、几何造型B、有限元分析C、优化设计D、CAPP6、线性表的设计顺序存储结构适合存储数据的是(D)A、设计结果数据B、数据元素长度不同的数据C、中间结果数据D、工程手册中的数表7、线型表采用链式存储时，其地址(D)A、必须是连续的B、一定是不连续的C、部分地址必须是连续的D、连续与否均可以8、下列不是特征识别技术的是(B)A、匹配B、NC编程C、体积分解D、构形元素生长9、不是CAPP系统工作原理的是(A)A、设计式B、派生式C、创成式D、混合式10、不是零件分类编码系统结构的是(C)A、树式结构B、链式结构C、OPITZ结构D、混合式结构11、CIMS表示为AA、计算机集成制造系统B、计算机辅助工程C、生产计划与控制D、计算机辅助制造12、在OPITZ分类编码系统中，描述零件基本形状要素的码位范围为AA、1~5码位B、1~3码位C、5~9码位D、6~9码位13、在CIMS的制造自动化系统中，最先进的加工手段是DA、数控机床B、装配流水线C、组合机床D、FMS14、在计算机技术的相关领域，通常将数据在磁盘上的存储结构称为数据的AA、物理结构B、逻辑结构C、数据结构D、磁盘结构15、CAD\CAM系统是由()组成的CA、CAD,CAM,CAPPB、图形软件、数据库、NCC、工作人员、硬件和软件D、主机、系统软件、CAM16、下列多项中不属于CAM工作范畴的内容是BA、生产过程与管理B、应力、应边分析C、加工控制D、质量控制17、下列不属于制定零件族相拟标准方法的是BA、特征码方法B、聚类分析法C、码域法D、特在住码域法18、CAD\CAM系统中，CAE是指CA、计算机辅助设计B、计算机辅助制造C、计算机辅助工程D、计算机辅助工艺过程设计19、在对话框构件中，滚动条构件为DA、buttohB、toggleC、imageD、slider20、现代机械工业中的所谓数控编程一般是指(A)程序的编制。

机械制图期末试题及答案注：本文仅以示范文章格式为主，实际内容为示例，与机械制图试题无关。

一、选择题（每题2分，共20分）1. 下列哪项不属于机械制图所需的基本图形？A) 线段B) 圆C) 正方形D) 椭圆答案：C2. 直径为40mm的圆形零件，在视图中绘制其直径线的长度应为多少？A) 20mmB) 40mmC) 80mmD) 120mm答案：B二、填空题（每题3分，共30分）1. 在机械制图中，斜投影的投影角度为_________ 度。

答案：452. 垂直于地面的面向上方的投影线段，在正投影中标记为_________。

答案：↑三、简答题（每题10分，共30分）1. 请简要解释三视图制图的概念，并说明其在机械设计中的作用。

答：三视图制图是通过绘制物体的正投影、前视图和侧视图，以获取物体在三个平面上的尺寸和形状信息。

它是机械设计中最常用的图形表达方式之一。

通过三视图制图，设计人员可以准确地了解和描述物体的几何外形、结构和尺寸，为产品的制造和装配提供必要的依据。

2. 请解释等轴测投影的概念，并说明其优点和缺点。

答：等轴测投影是以物体的三个坐标轴相等且互相垂直为基础，通过透视投影的方法来描述物体的三维外形。

它的优点是能够直观地展示物体的外观和形状，使观察者能够更好地理解物体的空间关系。

然而，等轴测投影的缺点是在绘制时需要一定的专业知识和技巧，并且对于复杂的物体，绘制的精确度有限。

四、绘图题（每题10分，共20分）请根据下图所示的平面图，绘制出正视图和左视图，并标注尺寸。

（略）（注：由于文本排版的限制，请读者自行想象图形，并标注尺寸）正视图：（略）左视图：（略）五、设计题（每题20分，共40分）1. 根据给定的尺寸要求和材料限制，设计一个简单的连杆机构，并绘制出其三视图。

（略）（注：由于文本排版的限制，请读者自行发挥想象，并绘制连杆机构的三视图）2. 请说明常见的机械制图误区，并提出相应的纠正措施。

答：常见的机械制图误区包括：- 尺寸标注不清晰或不准确：应该注意标注尺寸的位置和方式，确保尺寸标注的清晰可读并符合实际要求。

**** 学院期末试题机械制图
试卷（1）
一、标注尺寸
二、补画第三视图或补全视图
三、根据视图绘制正等测图（尺寸从图中量取）
系
（部）专
业班级学
号姓
名 1.
2.
四、画出A 向斜视图
五、补全剖视图中缺漏的线。

六、在指定位置将主视图改画为全剖视图
七、将螺栓剖视图补画完整。

1.
学
号姓
名
机械制图（1）试题答案
一、标注尺寸
二、补画第三视图或补全视图
三、根据视图绘制正等测图（尺寸从图中量取）
四、画出1图A 向斜视图2图移出断面图
系
（部）专
业班级学
号姓
名 1.
2.
五、在指定位置将主视图改画为半剖视图
六、将螺栓剖视图补画完整。

七、读零件图并回答问题
1.6个均匀分布的沉头孔，沉孔直径￠12深6ｍｍ，通孔直径6ｍｍ。

2.普通细牙螺纹大径￠8ｍｍ螺距 1.5ｍｍ右旋，中径顶径公差代号6H，中等旋合，螺纹深15ｍｍ孔深32ｍｍ。

3.没标注粗糙度代号的表面用去除材料的方法加工Ra上限值是12.5。

4.55-0.009，55-0.025，0.016ｍｍ
5.￠32ｍｍ，H，9
6. ￠55的轴线相对与￠35轴线的同轴度公差是0.04ｍｍ。

7.答案在右上。

1.
2.。

《机械制图》期末考试试卷附答案B卷一、单项选择题（本大题共15小题，每小题4分，共60分）1．在CAD网络系统中，以下说法不正确的是（）A．设计资料可以共享B．硬件可以共享C．电脑文件可以共享D．可以方便管理设计进度2．在CAD命令输入方式中以下不可采用的方式有（）A．点取命令图标B．在菜单栏点取命令C．用键盘直接输入D．利用数字键输入3．在绘制直线时，可以使用以下快捷输入方式（）A．c B．L C．pan D．E4．在工作移动图形时，可利用以下方式实现（）A．利用ctrl+p键B．利用shifl+p键C．按住鼠标中键拖动D．滚动鼠标中键移动5．以下关于打断命令说法错误的是（）A．打断命令可以将-5图分成两个相等部分B．打断命令可以部分删除图元C．打断命令可以利用键盘输入“br”启动D．打断命令可以将一条直线分成两段相连部分6．关于心寸标注，以下说法正确的是（）A．在尺寸标注时，不可以直接输入公差，需在村注样式中修改公差值B．在引线标注时，文字标注的位置可以在尺寸线上面，中间线下面C．在修改尺寸文字后，线性尺寸会随着尺寸的变化而变化，如直线为5、若改为10、则直线的长度为动设为10D．可通过设置在尺寸标注时，由用户控制尺寸置位置7．在设置点样式时可以（）A．选择【格式】【点样式】命令B．右击鼠标，在弹出的快捷菜单中单击【点样式】命令C．选取该项点后，在其对应的【特性】对话框中进行设置D．单击【图案填充】按钮8．要创建与3个对象相切的圆可以（）A．选择【绘图】【圆】【相切、相切、相切】命令B．选择【绘图】【圆】【相切、相切、半径】命令C．选择【绘图】【圆】【三点】命令D．单击【圆】按钮，并在命令行内输入3P命令9．要从键盘上输入命令，只须在命令行中输入下列（）形式的命令名。

A．用小写字母B．用大写字母C．或a或b或两者相结合D．不能通过键盘输入命令10．下述方法中不能够创建圆的是（）A．2P B．3P C．4P D．圆心、半径11．下面关于选取对象的说法正确的是（）A．直接单击所要选取的对象B．在选取对象时先确定左上角，再向右下角拖动，框在选择框内的对象被选中C．交叉选取对象时先确定右上角，再向右下角拖动，框在选择框内的对象被选中D．多边形选取对象的方法是单击移动+按钮，命令行内输入WP，然后确定选择范围12．下面的操作中不能实现复制操作的是（）A．复制B．镜像C．偏移D．分解13．下面关于拉伸对象的说法不正确的是（）A．直线在窗口内的端点不动，在窗口外的端点移动B．在对区域填充部分拉伸对象时，窗口外的端点不动，窗口内的端点移动C．在拉伸圆弧时，圆弧的弦高不变，主要调整圆心的位置和圆弧的起始角和终止角D．多段线两端的宽度、切线方向以及曲线及拟合信息均不改变14．有一实物的某个尺寸为10，绘图是采用的比例为2：1。

一、选择题(共20分，每小题1分）1、用下列比例分别画同一个机件，所绘图形最大的比例是( ）.A．1:1 B．1:5C．5:1D．2：12、国家标准中规定标题栏正常情况下应画在图纸的（）.A．左上角B．左下角C．右上角D．右下角3、图纸的幅面代号有（ )种。

A．3种B．5种C．4种D．6种4、图形上标注的尺寸数字表示( ）。

A．画图的尺寸B．随比例变化的尺寸C．机件的实际尺寸D．图线的长度尺寸5、在尺寸标注中,尺寸线为( ）。

A．粗实线B．细实线C．细点画线D．双点画线6、绘制连接圆弧图时，应确定（）。

A．切点的位置 B．连接圆弧的圆心C．先定圆心再定切点 D．连接圆弧的大小。

7、当直线、平面与投影面垂直时，其在该投影面上的投影具有（）。

A．积聚性 B．类似性 C．实形性8、物体左视图的投影方向是（ )。

A．由前向后B．由右向左C．由左向右D．由后向前9、俯视图反映了物体的什么方位（）。

A．上下B．左右C．上下前后D．前后左右10、在下列四种说法中，选择一种正确的答案。

（ )A．AB是水平线,BC是一般位置直线，CD是正平线B．AB是正垂线，BC是铅垂线，CD是侧垂线C．AB是侧平线,BC是一般位置直线，CD是水平线D．AB是正平线,BC是侧平线，CD11、垂直于H面且与V面、W面倾斜的平面称为( ）.A．正垂面B．铅垂面C．侧垂面D．一般面12、机械图样中可见轮廓线和棱边线采用下列哪种线型。

（）A 细实线B 粗实线C 细虚线 D波浪线13、一机件真实长为50，宽为30。

,若采用2：1的比例绘制到大图上，标注时其长、宽分别应标为（）A 100，30B 50,30C 25，15D 100 ，6014、选择正确的左视图. （ b ）17、选择正确的左视图. （ c ）18、选择正确的左视图。

( b ）19、选择正确的左视图. ( c ）20、选择正确的左视图。

（ d ）二、填空题(20分，每空1分)1、常用比例有、和三种；比例1：2属于比例；比例2：1属于比例。

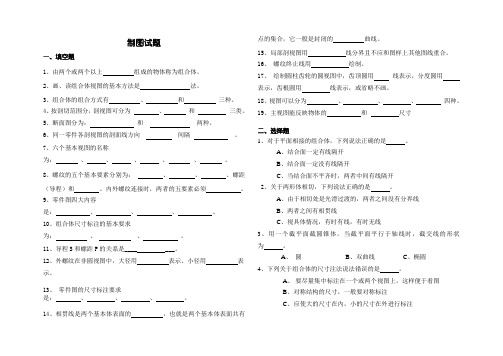

制图试题一、填空题1、由两个或两个以上组成的物体称为组合体。

2、画、读组合体视图的基本方法是法。

3、组合体的组合方式有、和三种。

4、按剖切范围分，剖视图可分为、和三类。

5、断面图分为：和两种。

6、同一零件各剖视图的剖面线方向间隔。

7、六个基本视图的名称为：、、、、、。

8、螺纹的五个基本要素分别为：、、、螺距（导程）和。

内外螺纹连接时，两者的五要素必须。

9、零件图四大内容是：、、、。

10、组合体尺寸标注的基本要求为：、、。

11、导程S和螺距P的关系是____ ___。

12、外螺纹在非圆视图中，大径用表示、小径用表示。

13、零件图的尺寸标注要求是：、、、。

14、相贯线是两个基本体表面的，也就是两个基本体表面共有点的集合，它一般是封闭的曲线。

15、局部剖视图用线分界且不应和图样上其他图线重合。

16、螺纹终止线用绘制。

17、绘制圆柱齿轮的圆视图中，齿顶圆用线表示，分度圆用表示，齿根圆用线表示，或省略不画。

18、视图可以分为、、、四种。

19、主视图能反映物体的和尺寸二、选择题1、对于平面相接的组合体，下列说法正确的是。

A、结合面一定有线隔开B、结合面一定没有线隔开C、当结合面不平齐时，两者中间有线隔开2、关于两形体相切，下列说法正确的是。

A、由于相切处是光滑过渡的，两者之间没有分界线B、两者之间有相贯线C、视具体情况，有时有线，有时无线3、用一个截平面截圆锥体，当截平面平行于轴线时，截交线的形状为。

A、圆B、双曲线C、椭圆4、下列关于组合体的尺寸注法说法错误的是。

A、要尽量集中标注在一个或两个视图上，这样便于看图B、对称结构的尺寸，一般要对称标注C、应使大的尺寸在内，小的尺寸在外进行标注5、根据主、俯视图，选择正确的左视图。

A、B、C、D、6、根据主、俯视图，选择正确的左视图。

A、B、C、7、根据主、俯视图，选择正确的左视图。

A、B、C、D、8、根据主、俯视图，选择正确的左视图。

A、B、C、D、9、根据主、俯视图，选择正确的左视图。

《机械制图与CAD 》A2学期期末考试试卷(120分钟)一、单选题(每题2分)将你选择的答案填写在下表中（填写在其他位置无效）题目编号 1 2 3 4 5答案1.管螺纹标记（如G3/4）中的尺寸代号（如3/4）是指A 以英寸为单位的管子通径B 以英寸为单位的螺纹公称直径C 无单位的尺寸代号D 以英寸为单位的尺寸代号2.图示机件，A-A移出断面图绘制正确的是3.下列剖视图中，画法和标记都正确的是（A）(B)(C) (D)4.孔的基本尺寸为ф30，上偏差为+0.020,下偏差为+0.007，则下列叙述正确的是A 最终加工后测得尺寸为ф30，则该零件为合格品B 最终加工后测得尺寸为ф30，则该零件为废品C 最终加工后测得尺寸为ф30，则该零件为可修复不合格品D 以上答案均不对5.按现行螺纹标准，特征代号G表示的螺纹，其名称是（）。

A 圆柱管螺纹B 55°非密封管螺纹C 非螺纹密封的管螺纹D 60°密封管螺纹二、判断题(每题2分)将你的答案填写在下表中（正确画√，错误画×。

填写在其他位置无效）题目编号 1 2 3 4 5答案1.下图中的局部视图B和局部视图A，它们的画法和标记都正确2.图示机件的的主视图采用了局部剖视图，它们的画法和标记都正确3.一对内、外螺纹能正确旋合，需要牙型、螺距、大径、旋向相同，其它参数不必相等。

4.滚动轴承的画法有简化画法和规定画法，简化画法又分为通用画法和特征画法，不需要表示轴承种类和受力特点时用通用画法。

5. 23208轴承的内径是40mm，32是尺寸系列代号，2是类型代号。

三、图解题(每题10分)1.将主视图和左视图重新绘制成A-A、B-B全剖视图2.标注剖视图的尺寸（1：1从图中量取尺寸）3.画出A─A移出断面图4.用比例画法完成螺钉连接的装配图。

5.查表画出轴上的键槽和漏线，并标注尺寸（1：1测量）6.画出装配图中的深沟球轴承。

一边用规定画法，一边用通用画法。
