最帅的车间现场5S目视化（可视化）管理手册目录目视化管理概念 (3)1.目视化管理 (3)2.实行目视化管理的好处 (3)3.目视化管理的特点 (3)4.目视化管理的作用 (4)5.目视化管理的基本要求 (4)目视化管理（8大板块） (5)1.安全管理目视化 (5)2.区域目视化 (8)3.定置图目视化 (8)4.音、视频目视化 (10)5.标签、标示目视化 (11)6.看板目视化 (11)7.现场定位目视化 (13)8.色彩目视化 (16)目视化管理层次介绍 (16)目视化管理概念1.目视化管理看得见的管理,是指利用各种形象化，图表化，直观而又色彩适宜的各种视觉感知信息来对现场生产进行管理，达到提高劳动生产率的一种管理手段，也是一种利用视觉来进行管理的科学方法。

2.实行目视化管理的好处推行目视化管理的目的是低成本，按交期，按订单数生产出必需的良品。

Q：提高品质，持续改善。

D：遵守交期，确保数。

C：降低库存,改善物流。

S：确保安全。

5S：提高职场5S与从业人员素。

3.目视化管理的特点1）以视觉信号显示为基本手段，大家都能看见；2）以公开、透明化为基本原则，尽可能的使管理者的要求和意图让大家看得见，借以推动自主管理和自主控制；3）现场人员可通过目视方式，将自己的建议，作业成果展示出来，与领导同事进行交流。

4.目视化管理的作用1）安全管理目视化。

2）区域目视化。

3）定位目视化。

4）音频、视频目视化。

5）标签、标牌目视化。

6）目视板目视化管理。

7）现场定位目视化管理。

8）着色目视化管理。

9）规章制度与工作标准公开化。

10）生产任务和完成情况图表化。

11）与定置管理相结合，实现视觉显示信息标准化。

12）生产作业控制手段形象直观与使用方便化。

13）物品码放与运送数量标准化。

14）现场人员着装统一化与实行看板制度。

15）色彩的标准化管理。

5.目视化管理的基本要求统一：统一即目视管理要实行标准化，各种标准，色彩，符号须统一制作，统一管理。

工厂车间可视化规划管理培训讲师：培训时间：管道相关颜色标识目 录0102030405电力相关颜色标识车间相关颜色标识特殊物相关颜色标识一般物相关颜色标识l 管道颜色标识l 管道流向标识方法01管道相关颜色标识目的管道内流体可视化，预知管道危险性,预防事故发生,提高管道维护的效率对象公司所有管道,包括气体和液体管道标准1、压缩空气管道涂刷成淡灰色淡灰色2、消防管道涂刷成红色鲜红3、低压氦气管道涂刷成(淡)黄色(淡)黄色4、高压氦气管道涂刷成(淡)黄色5、低压氮气管道涂刷成(淡)黄色6、中、高压氮气管道涂刷成(淡)黄色7、乙炔管道涂刷成白色（乙炔软管为黑色）铝白色8、氧气管道涂刷成天蓝色（氧气软管为红色）天蓝色9、一般水管涂刷成艳绿色绿色10、液化气(淡)黄色(淡)黄色注意具体操作按国标GB_7231-2003_工业管道的基本识别色、识别符号和安全标管道相关颜色标识氮气管道压缩空气管道消防管道乙炔管道氮气管道氧气管道一般水管管道颜色标识管道流向标识方法目的使排管的流向、方向、压力等可视化，提高管道维护的效率。

对象公司所有管道,包括气体和液体管道。

标准1、制作防水不干胶标签，标签上箭头颜色为流体的标准色样。

或直接用油漆喷涂箭头。

2、箭头颜色分为黄色和红色，黄色张贴在消防管道上，红色张贴在其它管道上。

3、规格：长150mmX宽25mm。

4、依据管道大小来选择使用。

5、制作防水不干胶标识，宋体 80#25m m150mmA、红色消防管道上使用B、其它管道上使用25m m150mmC、管道标识氮气宋体80#l 配电柜、消防设施警戒线l 凸起物警戒线02电力相关颜色标识l 电器控制开关标识方法l额定电压标识方法45度角/10cm40c m20cm配电柜、消防设施警戒线目的线区域内为重要安全设施，禁止堆放物品对象配电柜、消防栓、灭火器标准1、电柜、消防栓等区域线使用斑马线绘制，线宽100mm；2、各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为：30mm≤距离≤50mm电柜、消防栓、灭火器凸起物警戒线目的对可能造成安全事故的凸起物，墙上配电盒进行警示对象墙上配电盒、凸起物（消防器材除外）标准1、对于墙上固定的凸出配电盒，可在配电柜两端绘制或粘贴斑马线，线宽100mm2、对于车间内地面或墙上的凸起物可在周围绘制斑马线：30mm≤宽度≤50mm电气控制开关标识方法目的通过贴标识，确定开关控制什么物品（如电扇、灯等）对象工作现场所有小电器开关盒标准电器盒内控制开关标识：1、确定各标识控制什么2、量好区域大小，根据区域确定标识大小，将标识塑封3、将制作完毕的标识用双面胶或海绵胶附着在控制开关下方4、必要时增加平面控制区域图壁扇西灯1、2总开关插座插座平衡吊额定电压标识方法目的为防止不同电源接错而造成设备的损坏对象所有的电源插头、插座、电缆标准1、制作不干胶电压标签，如图所示（常用为两种）2、规格：长30mmX宽20mm。

安全生产现场可视化管理安全生产可视化管理是指用形象直观、色彩符合安全色要求的各种感知信息来组织现场生产安全活动，达到提高员工安全意识的一种管理方式。

它是以视觉信号为基本手段，以公开化为基本原则，尽可能将管理者对安全生产的要求和意图让员工明白，借以推动安全的自主管理、自我控制，提升企业安全管理的现场指导水平。

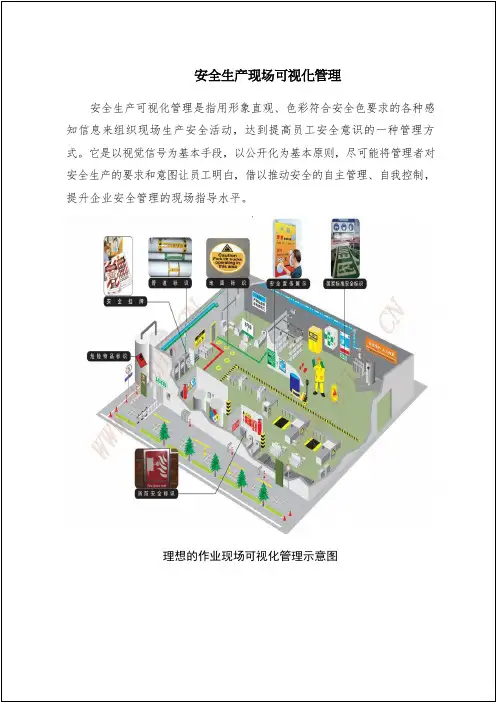

理想的作业现场可视化管理示意图企业安全生产可视化管理主要参照：《安全色》（GB2893）、《安全标志及其使用导则》（GB2894）、《道路交通标志和标线》（GB5768）、《消防安全标志>(GB13495)、《化学品分类和危险性公示通则》（GB13690）、《消防安全标志设置要求》（GB15630）等国家标准执行。

安全色和对比色安全色和对比色的搭配各类线条的标准适用项目宽度规格基准颜仓库主通道线100mm车间主通道线100mm施工现场区域主通道线100mm辅助通道线50mm待修理工具50mm工器具存放点50mm原材料存放点50mm闲置物50mm路口导向箭头150mm安全区域100mm紧急集合区域线100mm禁止进入的危险区域50mm危险化学品位置50mm消防设备、设施位置50mm警告警示50mm配电柜50mm突出物50mm坑道周围50mm道路路沿线形视情况定设备转动区100mm根据企业区域功能划分，安全生产可视化管理通常可按照外围空间、生产运行、物控库房、维修配套、办公休息五个功能区进行规范。

一、外围公共区域（一）安全教育及文化目的营造厂区良好的安全文化。

标准1.在出入厂区显目的位置，如公司出入口、管道桥架、楼顶外墙面等部位设置宣传标语、警示词和安全生产计时牌；2.宣传标语和警示词通常采用红色字配白色底；3.在员工集散地或主干道两侧设置安全法规和安全常识宣传橱窗。

（二）厂区内道路交通安全目的避免人员车辆伤害事故的发生，保持厂区通道的安全、畅通。

标准1.在工厂门口或主要道路设置机动车限速警示标志；2.道路左右各设置 1.2 米的行人通道，中间部分为左右行车通道，保持车辆遵守交通规则行驶。
