汽车起重机吊臂结构与伸缩原理汽车起重机吊臂结构主要有固定吊臂和伸缩吊臂两种类型。
固定吊臂是最常见的吊臂结构，其长度固定不变，无法进行伸缩。
伸缩吊臂则可以根据需求进行伸缩操作，适用于更大范围的作业。
无论是固定吊臂还是伸缩吊臂，它们都有一套相似的结构，主要包括基座、动臂、起重臂和配重块。
首先是基座，它是起重机吊臂的主要支撑部分，可以固定在汽车底盘上。
基座通常由上方和下方两部分构成，上方是一个回转机构，通过液压系统控制吊臂的旋转；下方是一个液压机构，用于调整吊臂的倾角和高度，以满足不同工作的要求。
接下来是动臂，它是吊臂的起始部分，与基座相连接。
动臂一般较短，用于提升和转动起重臂。
然后是起重臂，它是吊臂的重要部分。
起重臂主要承担起重和搬运重物的作用，其长度和形状不同，可以适应不同种类和重量的货物。
起重臂一般由多个折叠节段组成，这些节段可以通过液压缸伸缩或折叠，以实现吊臂的伸缩操作。
最后是配重块，它是起重机吊臂的重要组成部分，用于平衡起重臂的重力和提升重物时产生的力矩。
配重块通常位于起重臂的尾部，可以根据工作需求增减数量，以达到平衡和稳定的状态。
伸缩吊臂相较于固定吊臂，具有更大的灵活性和适应性。
伸缩吊臂通过液压缸控制伸缩节段的伸缩，从而改变吊臂的长度，以适应不同距离的起重作业。
伸缩吊臂可以灵活伸展，能够实现大范围内的水平和垂直移动，提高吊装能力和作业效率。
总结起来，汽车起重机的吊臂主要包括固定吊臂和伸缩吊臂。
吊臂由基座、动臂、起重臂和配重块组成，其中起重臂可以通过液压缸的伸缩控制长度的变化。
伸缩吊臂具有更大的灵活性和适应性，能够提高起重机的作业范围和效率。
伸缩臂的工作原理
伸缩臂是一种能够自由伸长和缩短的装置，常见于吊车、挖掘机和机械臂等工程设备中。
其工作原理是由液压系统驱动，通过控制液压油的流动来改变机械臂的长度。
伸缩臂的主要部分包括伸缩油缸、活塞、密封圈和液压管路等。
液压系统通过泵将液压油送入伸缩油缸，使活塞向外伸出。
活塞上的密封圈起到密封作用，防止液压油泄漏。
当伸缩臂需要缩短时，液压系统控制液压油回流，使油缸内的液压油减少，从而使活塞向内收回，缩短伸缩臂的长度。
为了确保伸缩臂的安全和稳定，通常会在伸缩油缸上安装防止过载的安全阀。
当液压油压力超过预设的安全值时，安全阀会打开并释放液压油，以保护伸缩臂不受损坏。
伸缩臂的长度可通过操纵台控制，在操作人员的指令下，液压系统调节液压油的流动速度和方向，从而实现伸缩臂的伸长和缩短。
这种工作原理使得伸缩臂可以适应不同工作环境和需求，具有灵活性和高效性的特点。
总之，伸缩臂的工作原理是通过液压系统的驱动，控制液压油的流动来改变机械臂的长度，实现伸缩功能。
这种机制使得伸缩臂在工程设备中发挥着重要作用。
伸缩臂原理
伸缩臂原理是一种基于力学原理的设计理念，被广泛应用于机械设备和工程建筑中。
它的设计思路源于人体骨骼结构的运动原理，通过具有一定弹性的材料和结构，使得机械臂能够在不同的工作条件下伸缩自如。
伸缩臂原理的核心概念是基于杠杆原理和弹性力学的相互作用。
通过设计合理的杆件连接和结构支撑，能够在外力作用下进行伸缩和调节。
而弹性材料的运用，则能够提供主动的力量，并且在外力消失之后能够回复原样，使机械臂能够灵活适应不同的工作环境和工作要求。
伸缩臂原理的应用领域非常广泛。
在工程建筑中，伸缩臂能够用于吊装重物、搭建临时结构等工作。
在机械设备中，伸缩臂则能够用于取料、堆放、抓取等操作。
其灵活的伸缩性能，不仅能够提高工作效率，还能够减轻工作人员的劳动强度，提高工作安全性。
总的来说，伸缩臂原理的应用，既能够提高机械设备的工作效率，又能够适应不同工作环境的需求。
其独特的设计理念和结构优势，使得伸缩臂在现代工程和机械领域中得到了广泛的应用和发展。

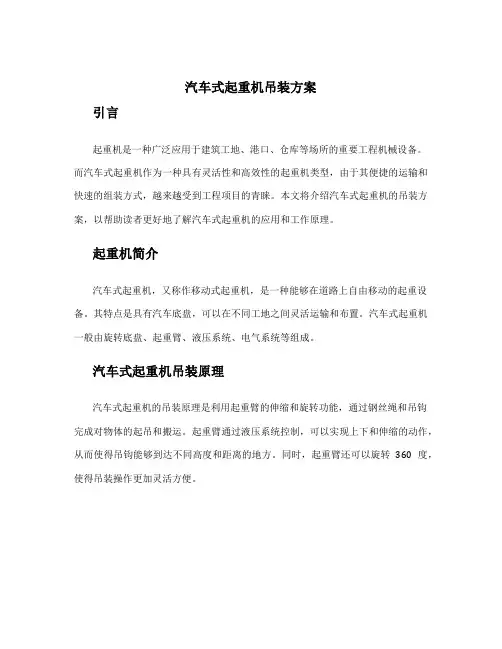

汽车式起重机吊装方案引言起重机是一种广泛应用于建筑工地、港口、仓库等场所的重要工程机械设备。
而汽车式起重机作为一种具有灵活性和高效性的起重机类型，由于其便捷的运输和快速的组装方式，越来越受到工程项目的青睐。
本文将介绍汽车式起重机的吊装方案，以帮助读者更好地了解汽车式起重机的应用和工作原理。
起重机简介汽车式起重机，又称作移动式起重机，是一种能够在道路上自由移动的起重设备。
其特点是具有汽车底盘，可以在不同工地之间灵活运输和布置。
汽车式起重机一般由旋转底盘、起重臂、液压系统、电气系统等组成。
汽车式起重机吊装原理汽车式起重机的吊装原理是利用起重臂的伸缩和旋转功能，通过钢丝绳和吊钩完成对物体的起吊和搬运。
起重臂通过液压系统控制，可以实现上下和伸缩的动作，从而使得吊钩能够到达不同高度和距离的地方。
同时，起重臂还可以旋转360度，使得吊装操作更加灵活方便。
汽车式起重机吊装方案步骤一：工程现场调查和准备1.根据吊装物体的重量和尺寸，确定合适的汽车式起重机型号。
同时，要对工程现场进行全面调查，评估是否有足够的空间和道路状况是否适合汽车式起重机的操作。
2.准备起吊计划和风险评估报告，确保吊装过程中的安全性。
步骤二：起重机组装和调试1.将汽车式起重机运输到工程现场，并进行组装和安装。
根据厂家提供的说明书，正确地安装起重臂、液压系统和电气系统等部件。
2.对汽车式起重机进行调试，测试各项功能和操作。
步骤三：准备吊装操作1.根据吊装物体的重量、尺寸和形状，选择合适的吊具和吊具配件。
2.对吊具进行检查和测试，确保其完好无损，并正确设置好要吊装物体的吊点。
步骤四：实施吊装操作1.由具有相关资质的起重机操作人员操作汽车式起重机，在操作前做好安全检查和交底工作。
2.根据起吊计划和操作规程，控制起重机进行起吊和搬运操作。
3.在吊装过程中，操作人员应密切关注起重机的工作状态和信号，确保吊装操作的安全性。
步骤五：结束吊装操作1.在吊装操作完成后，将起重机移动到安全位置，并对其进行必要的维护和检修。
起重机大臂伸缩原理起重机是一种用于吊装和搬运重物的机械设备，广泛应用于建筑工地、港口码头、工厂等领域。
而起重机的大臂伸缩功能是其重要的工作原理之一。
起重机的大臂伸缩原理主要依靠液压系统来实现。
液压系统是利用液体的压力传递力量和控制运动的一种技术，通过液体的传递来实现机械设备的工作。
起重机的大臂伸缩液压系统由液压泵、液压缸、液压阀等组成。
起重机的大臂伸缩液压系统中的液压泵起到了压力传递的作用。
液压泵将液体从液压油箱中抽取出来，并通过压力传递给液压缸。
液压泵产生的压力使液压缸中的液体产生压力，从而推动液压缸的活塞运动。
液压缸是起重机大臂伸缩液压系统中的核心部件。
当液压泵产生的压力传递到液压缸时，液压缸的活塞就会受到压力的作用而运动。
液压缸的活塞由密封件密封，使得液压缸内的液体无法泄漏，从而保证了液压缸的工作效果。
液压阀是起重机大臂伸缩液压系统中的控制部件。
液压阀可以控制液压缸的运动方向和速度，从而实现起重机大臂的伸缩。
液压阀通过控制液压系统中液体的流动方向和流量来控制液压缸的运动。
当液压泵产生的液体通过液压阀流入液压缸时，液压阀可以控制液体的流动方向，使液压缸的活塞向外伸出或向内收回，从而实现起重机大臂的伸缩。
起重机大臂伸缩液压系统的工作过程中，液压泵不断地将液体送入液压缸，使液压缸的活塞不断向外伸出，起重机大臂也随之伸出。
而当液压阀控制液体的流向改变时，液压缸的活塞也会相应地向内收回，起重机大臂也会收回。
通过液压系统的控制，起重机大臂的伸缩可以灵活地调整，以适应各种工作需要。
起重机大臂伸缩原理的应用使得起重机具备了更高的灵活性和适应性，能够满足不同工作场景的需求。
通过液压系统的控制，起重机大臂的伸缩可以实现快速、精确的调节，提高了起重机的工作效率和安全性。
起重机大臂伸缩原理是依靠液压系统来实现的，液压泵、液压缸和液压阀是起重机大臂伸缩液压系统中的关键组成部分。
通过液压系统的工作原理，起重机大臂能够实现灵活的伸缩运动，提高起重机的工作效率和适应性。

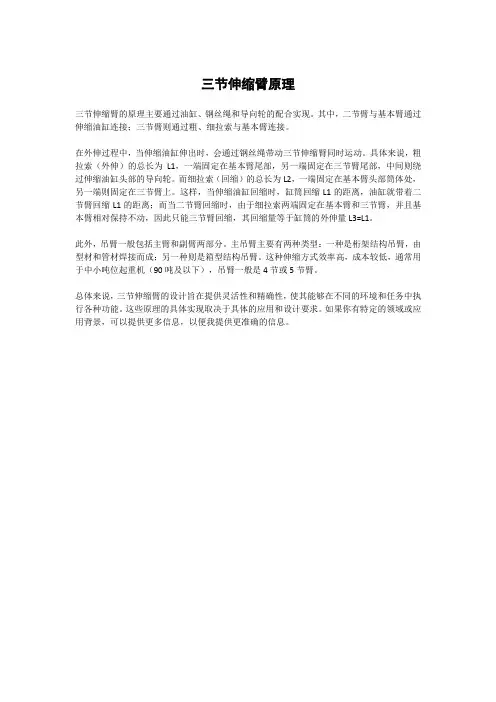

三节伸缩臂原理
三节伸缩臂的原理主要通过油缸、钢丝绳和导向轮的配合实现。
其中，二节臂与基本臂通过伸缩油缸连接；三节臂则通过粗、细拉索与基本臂连接。
在外伸过程中，当伸缩油缸伸出时，会通过钢丝绳带动三节伸缩臂同时运动。
具体来说，粗拉索（外伸）的总长为L1，一端固定在基本臂尾部，另一端固定在三节臂尾部，中间则绕过伸缩油缸头部的导向轮。
而细拉索（回缩）的总长为L2，一端固定在基本臂头部筒体处，另一端则固定在三节臂上。
这样，当伸缩油缸回缩时，缸筒回缩L1的距离，油缸就带着二节臂回缩L1的距离；而当二节臂回缩时，由于细拉索两端固定在基本臂和三节臂，并且基本臂相对保持不动，因此只能三节臂回缩，其回缩量等于缸筒的外伸量L3=L1。
此外，吊臂一般包括主臂和副臂两部分。
主吊臂主要有两种类型：一种是桁架结构吊臂，由型材和管材焊接而成；另一种则是箱型结构吊臂。
这种伸缩方式效率高，成本较低，通常用于中小吨位起重机（90吨及以下），吊臂一般是4节或5节臂。
总体来说，三节伸缩臂的设计旨在提供灵活性和精确性，使其能够在不同的环境和任务中执行各种功能。
这些原理的具体实现取决于具体的应用和设计要求。
如果你有特定的领域或应用背景，可以提供更多信息，以便我提供更准确的信息。

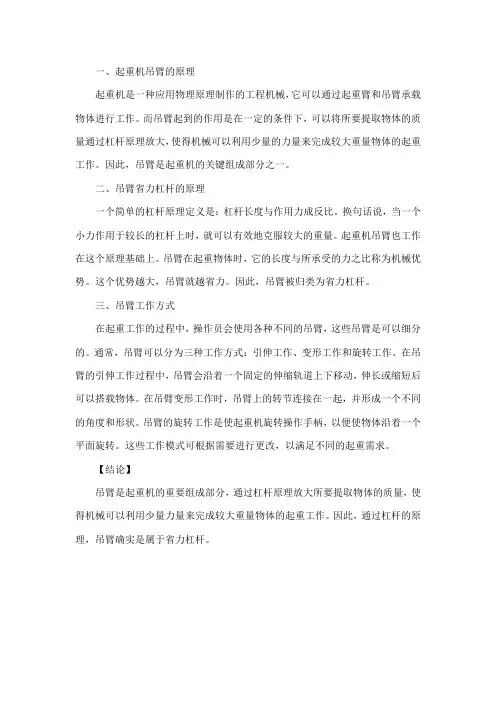

一、起重机吊臂的原理
起重机是一种应用物理原理制作的工程机械，它可以通过起重臂和吊臂承载物体进行工作。
而吊臂起到的作用是在一定的条件下，可以将所要提取物体的质量通过杠杆原理放大，使得机械可以利用少量的力量来完成较大重量物体的起重工作。
因此，吊臂是起重机的关键组成部分之一。
二、吊臂省力杠杆的原理
一个简单的杠杆原理定义是：杠杆长度与作用力成反比。
换句话说，当一个小力作用于较长的杠杆上时，就可以有效地克服较大的重量。
起重机吊臂也工作在这个原理基础上。
吊臂在起重物体时，它的长度与所承受的力之比称为机械优势。
这个优势越大，吊臂就越省力。
因此，吊臂被归类为省力杠杆。
三、吊臂工作方式
在起重工作的过程中，操作员会使用各种不同的吊臂，这些吊臂是可以细分的。
通常，吊臂可以分为三种工作方式：引伸工作、变形工作和旋转工作。
在吊臂的引伸工作过程中，吊臂会沿着一个固定的伸缩轨道上下移动，伸长或缩短后可以搭载物体。
在吊臂变形工作时，吊臂上的转节连接在一起，并形成一个不同的角度和形状。
吊臂的旋转工作是使起重机旋转操作手柄，以便使物体沿着一个平面旋转。
这些工作模式可根据需要进行更改，以满足不同的起重需求。
【结论】
吊臂是起重机的重要组成部分，通过杠杆原理放大所要提取物体的质量，使得机械可以利用少量力量来完成较大重量物体的起重工作。
因此，通过杠杆的原理，吊臂确实是属于省力杠杆。
吊车大臂伸缩绳排原理
吊车大臂伸缩绳排是吊车的重要部件，其原理是通过绳索的伸缩来实现吊车大
臂的伸缩功能。
在吊车工作中起着至关重要的作用。
下面将详细介绍吊车大臂伸缩绳排的原理。
吊车大臂伸缩绳排由伸缩绳、绳轮、绳轮座、伸缩绳排架等部件组成。
伸缩绳
排架固定在吊车大臂的伸缩梁上，伸缩绳穿过绳轮，一端固定在伸缩绳排架上，另一端固定在吊车大臂上。
当吊车需要伸缩大臂时，通过控制伸缩绳的收放，可以实现大臂的伸缩功能。
伸缩绳排的原理主要是利用绳索的伸缩性质来实现大臂的伸缩。
当伸缩绳收紧时，大臂向内收缩；当伸缩绳放松时，大臂向外伸展。
绳轮的作用是改变绳索的方向，使得伸缩绳能够顺利地收放，同时减小了伸缩绳的磨损。
吊车大臂伸缩绳排原理简单而有效，通过控制伸缩绳的收放，可以实现吊车大
臂的伸缩功能，从而适应不同工作场景的需求。
在实际工作中，操作人员通过控制伸缩绳的伸缩来调整吊车大臂的长度，以适应不同的起重距离和工作高度。
总的来说，吊车大臂伸缩绳排原理是通过控制伸缩绳的伸缩来实现吊车大臂的
伸缩功能，其结构简单而有效，能够满足吊车在不同工作场景下的需求。
在吊车的操作和维护中，需要注意定期检查伸缩绳排的工作状态，及时更换磨损严重的部件，确保吊车大臂伸缩绳排的正常工作，提高吊车的工作效率和安全性。
以上就是关于吊车大臂伸缩绳排原理的介绍，希望能够对大家有所帮助。

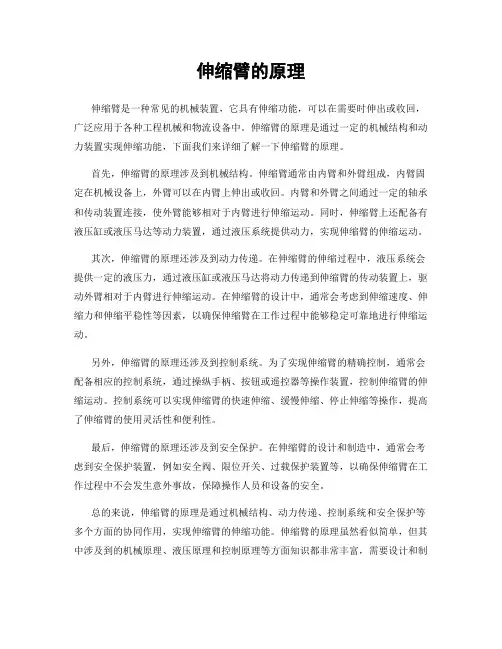

伸缩臂的原理伸缩臂是一种常见的机械装置，它具有伸缩功能，可以在需要时伸出或收回，广泛应用于各种工程机械和物流设备中。
伸缩臂的原理是通过一定的机械结构和动力装置实现伸缩功能，下面我们来详细了解一下伸缩臂的原理。
首先，伸缩臂的原理涉及到机械结构。
伸缩臂通常由内臂和外臂组成，内臂固定在机械设备上，外臂可以在内臂上伸出或收回。
内臂和外臂之间通过一定的轴承和传动装置连接，使外臂能够相对于内臂进行伸缩运动。
同时，伸缩臂上还配备有液压缸或液压马达等动力装置，通过液压系统提供动力，实现伸缩臂的伸缩运动。
其次，伸缩臂的原理还涉及到动力传递。
在伸缩臂的伸缩过程中，液压系统会提供一定的液压力，通过液压缸或液压马达将动力传递到伸缩臂的传动装置上，驱动外臂相对于内臂进行伸缩运动。
在伸缩臂的设计中，通常会考虑到伸缩速度、伸缩力和伸缩平稳性等因素，以确保伸缩臂在工作过程中能够稳定可靠地进行伸缩运动。
另外，伸缩臂的原理还涉及到控制系统。
为了实现伸缩臂的精确控制，通常会配备相应的控制系统，通过操纵手柄、按钮或遥控器等操作装置，控制伸缩臂的伸缩运动。
控制系统可以实现伸缩臂的快速伸缩、缓慢伸缩、停止伸缩等操作，提高了伸缩臂的使用灵活性和便利性。
最后，伸缩臂的原理还涉及到安全保护。
在伸缩臂的设计和制造中，通常会考虑到安全保护装置，例如安全阀、限位开关、过载保护装置等，以确保伸缩臂在工作过程中不会发生意外事故，保障操作人员和设备的安全。
总的来说，伸缩臂的原理是通过机械结构、动力传递、控制系统和安全保护等多个方面的协同作用，实现伸缩臂的伸缩功能。
伸缩臂的原理虽然看似简单，但其中涉及到的机械原理、液压原理和控制原理等方面知识都非常丰富，需要设计和制造人员有较高的专业技术水平才能够设计出性能稳定、安全可靠的伸缩臂设备。
希望通过本文的介绍，能够让大家对伸缩臂的原理有更深入的了解。
吊车伸缩原理吊车是一种常见的起重设备，广泛用于工地、港口等各种场所。
吊车的伸缩原理是指吊车在工作时可以根据需要进行伸缩，以适应不同的起重距离和工作环境。
吊车的伸缩原理主要包括伸缩机构、伸缩液压系统和控制系统三个方面。
首先，吊车的伸缩机构是实现吊臂伸缩的关键部件。
吊臂通常由多节伸缩臂组成，通过伸缩机构的作用，可以使吊臂在水平方向上伸缩。
伸缩机构通常由液压缸、伸缩臂、滑道等部件组成。
当液压缸工作时，伸缩臂在滑道上进行伸缩运动，从而改变吊臂的长度。
通过控制伸缩机构的工作，可以实现吊臂的伸缩，以满足不同的起重距离需求。
其次，吊车的伸缩液压系统是实现吊臂伸缩动作的动力来源。
伸缩液压系统通常由油箱、油泵、液压缸、液压阀等部件组成。
在工作时，液压泵将液压油从油箱中抽出，并通过液压阀控制液压油进入液压缸，从而驱动伸缩机构的运动。
液压系统的工作稳定性和可靠性直接影响到吊臂的伸缩性能，因此对液压系统的设计和维护非常重要。
最后，吊车的伸缩控制系统是实现吊臂伸缩动作的控制中枢。
伸缩控制系统通常由控制阀、传感器、执行元件等部件组成。
通过控制阀对液压系统的工作进行调节，可以实现对吊臂伸缩运动的精确控制。
传感器用于检测吊臂的伸缩位置和状态，将反馈信号传输给控制系统，从而实现对吊臂伸缩动作的闭环控制。
总的来说，吊车的伸缩原理是通过伸缩机构、伸缩液压系统和控制系统的协同作用，实现吊臂在水平方向上的伸缩运动，以满足不同的起重距离需求。
吊车的伸缩原理在工程机械领域具有重要的应用价值，对于提高吊车的工作效率和灵活性具有重要意义。
汽车吊的工作原理
汽车吊是一种用于吊装和搬运重物的设备，它通常安装在汽车底盘上。
汽车吊的工作原理是利用电动机或液压系统驱动，通过起重机构将吊装物体抬升、移动和放下。
汽车吊的基本工作原理是通过电动机或液压泵来提供动力，使液压油流经液压缸、液压马达和液压阀等组件，实现吊装操作。
首先，电动机或液压泵产生动力，将液压油送入液压缸，通过液压缸的伸缩来抬升或放下吊钩和起重臂。
同时，液压马达的工作使得汽车吊可以旋转或移动，以达到需要的作业位置。
汽车吊的起重机构通常包括主起重臂、副起重臂和吊杆。
主起重臂是汽车吊的主要起重部件，负责承担较大的吊重。
副起重臂则是主起重臂的延伸，用于进一步延长起重距离。
吊杆则是起重臂的末端，用于连接吊装物体。
在进行吊装操作时，操作员根据需要调整起重臂的角度和伸缩长度，以使吊钩准确抓住吊装物体。
一旦吊装物体抓住，操作员可以控制液压系统提升或放下吊装物体，并且还可以通过液压马达让汽车吊进行旋转或移动，以将物体移至指定位置。
总之，汽车吊通过电动机或液压系统提供动力，利用起重机构实现吊装和搬运重物的工作。
这种工作原理可以灵活地适应各种吊装需求，提高工作效率和安全性。
吊车伸缩臂原理
吊车伸缩臂是一种能够伸缩的吊车设备，常常用于高空作业、建筑施工、道路维护等领域。
其原理是通过液压系统控制伸缩臂的长度，从而实现吊物体的上升、下降、左右移动等操作。
吊车伸缩臂主要由伸缩臂、液压缸、油泵、控制器等部件组成。
伸缩臂由多个活动节段组成，每个节段之间通过液压缸相连接，当液压缸缩短时，伸缩臂长度缩短，反之则延长。
油泵提供压力油，通过管路输送到液压缸中，使伸缩臂伸缩。
控制器则用于控制油泵的启停和控制液压缸的伸缩方向，从而实现吊车的操作。
吊车伸缩臂的伸缩范围通常在10米至40米之间，最大吊重能力也有几吨至几十吨不等。
使用时需要注意伸缩臂的稳定性，并按照制造商的指示进行操作和维护，以确保设备的安全和正常运行。
- 1 -。
起重机的伸缩臂原理“哇，你们看那个大起重机，好厉害啊！”我和小伙伴们在路边看着正在施工的起重机，发出阵阵惊叹。
那起重机就像一个巨大的钢铁巨人，高高地耸立在那里。
它的伸缩臂一会儿伸长，一会儿缩短，就像孙悟空的金箍棒一样神奇。
我心里充满了好奇，这起重机的伸缩臂到底是怎么工作的呢？起重机的伸缩臂是由很多节组成的，就像我们玩的可伸缩的玩具一样。
这些节可以一节一节地伸出来，也可以一节一节地缩回去。
每一节都有自己的作用呢！关键部件之一就是液压缸啦！它就像起重机的“大力水手”，给伸缩臂提供强大的力量。
还有那些钢丝绳，就像起重机的“安全带”，把伸缩臂紧紧地拉住，不让它掉下来。
这些关键部件可重要了，没有它们，起重机可就没法工作了。
起重机的伸缩臂原理其实挺简单的，就像我们叠罗汉一样。
当需要伸长的时候，液压缸就会把一节节的臂推出去，就像我们一个一个地往上叠人。
当需要缩短的时候，液压缸就会把臂拉回来，就像我们一个一个地下来。
嘿嘿，是不是很好理解呀？那起重机的伸缩臂都用在哪些地方呢？有一次，我和爸爸妈妈去公园玩。
在路上，我们看到一辆大卡车坏了，停在路边。
不一会儿，一辆起重机开了过来。
起重机的伸缩臂慢慢地伸出来，就像一只长长的手臂，把大卡车轻轻地吊了起来。
哇，太厉害了！如果没有起重机，那大卡车可就不知道怎么办了。
还有一次，我们学校旁边的工地在盖大楼。
起重机的伸缩臂一会儿伸长，一会儿缩短，把那些重重的建筑材料吊到高高的楼上。
工人们叔叔们就像小蚂蚁一样，在大楼上忙碌着。
如果没有起重机，那些建筑材料可怎么运上去呢？起重机的伸缩臂可真是个神奇的东西啊！它就像一个超级英雄，哪里有需要，它就出现在哪里。
它让我们的生活变得更加方便，更加美好。
我觉得起重机的伸缩臂就像我们的梦想一样，可以不断地伸展，去追求更高更远的目标。
只要我们有梦想，有努力，就一定能像起重机的伸缩臂一样，创造出属于自己的精彩。
汽车起重机的吊臂是起重机最重要的部分，起重机是利用吊臂顶端的滑轮组支承卷扬钢丝绳悬挂重物，利用吊臂的长度和倾角的变化改变起升高度和工作半径。
虽然吊臂的作用都是悬挂和搬运物体，但是不同的吊臂结构和技术，使起重机的性能和效率有很大的不同。
一、汽车起重机的吊臂结构汽车起重机的吊臂一般包括主臂和副臂两部分。
汽车起重机主吊臂主要有两种类型，一种是由型材和管材焊接而成的桁架结构吊臂，一种是有各种断面的箱型结构吊臂。
随着汽车起重机的发展，现在大部分的汽车起重机主吊臂都是箱型结构，只有少部分是桁架结构。
汽车起重机副臂的作用是，当主臂的高度不能满足需要时，可以在主臂的末端连接副臂，达到往高处提升物体的目的。
副臂只能提升较轻的物体。
副臂一般只有一节臂，也有两节以上的折叠式副臂或伸缩式副臂，其中以折叠式的桁架结构副臂最为常见。
二、汽车起重机的吊臂伸缩原理（一）汽车起重机的吊臂伸缩形式有以下几种：1、顺序伸缩机构--伸缩臂的各节臂以一定的先后次序逐节伸缩。
2、同步伸缩机构--伸缩臂的各节臂以相同的相对速度进行伸缩。
3、独立伸缩机构--各节臂能独立进行伸缩的机构。
4、组合伸缩机构--当伸缩臂超过三节时，可以同时采用上列的任意两种伸缩方式进行伸缩的机构。
（二）汽车起重机按伸缩机构的技术分，可以分为无销全液压伸缩机构和自动插销式伸缩机构。
1、无销全液压伸缩机构的优点是臂长变化容易，工作臂长种类多，实用性很强。
缺点是自重大，对整机稳定性的影响较大。
无销全液压伸缩机构有不同的组合形式，可以是多液压缸加一级绳排，可以是单液压缸或多液压缸加两级绳排。
多液压缸加一级绳排的特点是最末一节伸缩臂采用钢丝绳伸缩，其它伸缩臂采用多级缸或多个单级缸或多级缸和单级缸套用等方式直接用油缸伸缩。
因而最末伸缩臂的截面变化较大，其它臂节截面的变化较小。
多液压缸加一级绳排示意图1-基本臂；2-二节臂；3-三节臂；4-四节臂；5-一级油缸；6-二级油缸；7-三级油缸单液压缸或多液压缸加两级绳排的特点是单缸或双缸加两级绳排实现四节或五节臂的伸缩。
汽车起重机副臂工作原理汽车起重机是一种用于起重和搬运重物的机械设备，它具有灵活、高效、安全等特点，被广泛应用于建筑工地、港口、物流中心等场合。
而副臂作为汽车起重机的重要组成部分，起到了支撑和延伸主臂的作用。
下面将介绍汽车起重机副臂的工作原理。
副臂是由多个臂节组成的，臂节之间通过铰链连接，形成一个整体。
副臂的长度可以根据实际需要进行调节，以适应不同的工作场景。
副臂的主要作用是延长起重机的工作半径，使其能够在更远的距离内进行起重作业。
副臂的工作原理可以简单归纳为以下几个步骤：1. 固定支撑：在进行起重作业之前，副臂需要先进行固定支撑。
通常情况下，副臂的底部会与起重机车身的底盘相连接，通过液压或机械系统来实现稳定固定。
这样可以确保副臂在工作过程中不会晃动或倾斜，保证起重作业的安全性。
2. 起重操作：当起重机需要进行起重作业时，副臂会被调至适当的位置。
起重机的操作人员通过控制台或遥控器，调整副臂的角度和伸缩长度。
副臂通过液压缸、液压马达等液压系统来实现伸缩和旋转的动作。
液压系统可以提供足够的动力，使副臂能够承载和操控重物。
3. 承载重物：当副臂调整到合适的位置后，起重机可以开始承载重物。
副臂的设计使得其能够承受一定的重量和压力，从而确保起重作业的顺利进行。
在承载重物的过程中，副臂会保持稳定并保持一定的角度，以确保重物的安全搬运。
4. 释放重物：当起重作业完成后，副臂可以将重物放置在指定位置。
通过控制副臂的伸缩和旋转动作，起重机可以将重物缓慢放下，避免产生冲击力。
副臂的设计使得其能够平衡和控制重物的下降速度，以确保重物的安全。
总结起来，汽车起重机副臂的工作原理可以简单概括为固定支撑、起重操作、承载重物和释放重物。
副臂通过液压系统和铰链连接的臂节实现伸缩和旋转的动作，从而延长起重机的工作半径，提高工作效率。
副臂在起重作业过程中起到了重要的支撑和延伸作用，为起重机的安全高效运行提供了保障。
总的来说，汽车起重机副臂的工作原理是基于液压系统和铰链连接的臂节，通过固定支撑、起重操作、承载重物和释放重物等步骤实现的。
汽车起重机吊臂结构与伸缩原理
发布日期：2012-05-03 来源：网络我要评论(0)
核心提示：汽车起重机的吊臂是起重机最重要的部分，起重机是利用吊臂顶端的滑轮组支承卷扬钢丝绳悬挂重物，利用吊臂的长度和倾角的变化改变起升高度和工作半径。
虽然吊臂的作用都是悬挂和搬运物体，但是不同的吊臂结构和技术，使起重机的性能和效率有很大的不同。
汽车起重机的吊臂是起重机最重要的部分，起重机是利用吊臂顶端的滑轮组支承卷扬钢丝绳悬挂重物，利用吊臂的长度和倾角的变化改变起升高度和工作半径。
虽然吊臂的作用都是悬挂和搬运物体，但是不同的吊臂结构和技术，使起重机的性能和效率有很大的不同。
一、汽车起重机的吊臂结构
汽车起重机的吊臂一般包括主臂和副臂两部分。
汽车起重机主吊臂主要有两种类型，一种是由型材和管材焊接而成的桁架结构吊臂，一种是有各种断面的箱型结构吊臂。
随着汽车起重机的发展，现在大部分的汽车起重机主吊臂都是箱型结构，只有少部分是桁架结构。
汽车起重机副臂的作用是，当主臂的高度不能满足需要时，可以在主臂的末端连接副臂，达到往高处提升物体的目的。
副臂只能提升较轻的物体。
副臂一般只有一节臂，也有两节以上的折叠式副臂或伸缩式副臂，其中以折叠式的桁架结构副臂最为常见。
二、汽车起重机的吊臂伸缩原理
(一)汽车起重机的吊臂伸缩形式有以下几种：
1、顺序伸缩机构--伸缩臂的各节臂以一定的先后次序逐节伸缩。
2、同步伸缩机构--伸缩臂的各节臂以相同的相对速度进行伸缩。
3、独立伸缩机构--各节臂能独立进行伸缩的机构。
4、组合伸缩机构--当伸缩臂超过三节时，可以同时采用上列的任意两种伸缩方式进行伸缩的机构。
(二)汽车起重机按伸缩机构的技术分，可以分为无销全液压伸缩机构和自动插销式伸缩机构。
1、无销全液压伸缩机构的优点是臂长变化容易，工作臂长种类多，实用性很强。
缺点是自重大，对整机稳定性的影响较大。
CPW铁甲工程机械网-挖掘机网-工程机械网
无销全液压伸缩机构有不同的组合形式，可以是多液压缸加一级绳排，可以是单液压缸或多液压缸加两级绳排。
多液压缸加一级绳排的特点是最末一节伸缩臂采用钢丝绳伸缩，其它伸缩臂采用多级缸或多个单级缸或多级缸和单级缸套用等方式直接用油缸伸缩。
因而最末伸缩臂的截面变化较大，其它臂节截面的变化较小。
多液压缸加一级绳排示意图
1-基本臂;2-二节臂;3-三节臂;4-四节臂;5-一级油缸;6-二级油缸;7-三级油缸
单液压缸或多液压缸加两级绳排的特点是单缸或双缸加两级绳排实现四节或五节臂的伸缩。
这种伸缩方式在国内最先进，但解决五节臂以上起重臂的伸缩难度很大。
汽车起重机吊臂结构与伸缩原理
发布日期：2012-05-03 来源：网络我要评论(0)
单液压缸加两级绳排示意图
1、7-导向滑轮;2-伸臂钢丝绳;3、4、6-固定绳卡;5-缩臂钢丝绳;8、9-油缸固定绳;10-平衡滑轮
五节臂双液压缸两级绳排主臂示例图
2、自动插销式伸缩机构采用单缸、互锁的缸销和臂销、精确测长电子技术，其优点是重量轻，对整机稳定性的影响最小，伸缩速度较快、吊臂截面变化小、吊重刚度好，但技术难度大，成本较高，臂长种类少。
(顺序伸缩，从内向外)
单缸插销式起重机吊臂伸缩结构图
自动插销式伸缩机构具有能互锁的缸销和臂销，且缸销设计在吊臂两侧，臂销设计在吊臂上平面。
其优点是结构简单，自锁性强，缺点是大变形拔臂销时费劲，需要来回伸缩才能拔出。
了解了汽车起重机的吊臂结构和伸缩原理，就了解了汽车起重机的性能关键点，用户在购买时，就可以根据具体的工作需要，选择适合自己的汽车起重机产品了。
