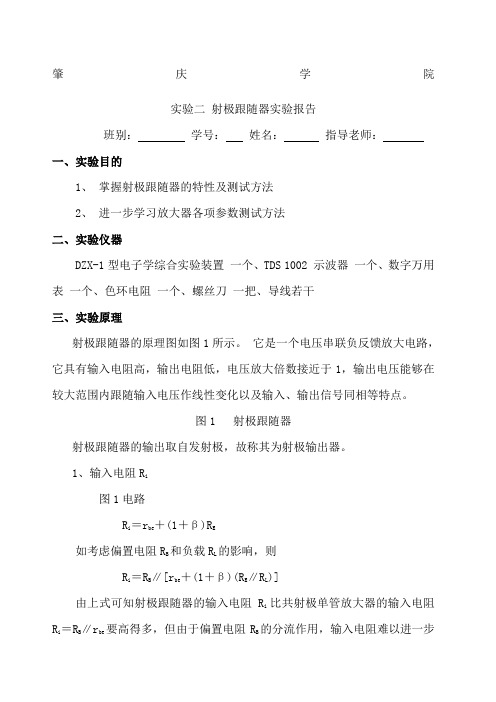

肇庆学院实验二射极跟随器实验报告班别：学号：姓名：指导老师：一、实验目的1、掌握射极跟随器的特性及测试方法2、进一步学习放大器各项参数测试方法二、实验仪器DZX-1型电子学综合实验装置一个、TDS 1002 示波器一个、数字万用表一个、色环电阻一个、螺丝刀一把、导线若干三、实验原理射极跟随器的原理图如图1所示。

它是一个电压串联负反馈放大电路，它具有输入电阻高，输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。

图1 射极跟随器射极跟随器的输出取自发射极，故称其为射极输出器。

1、输入电阻R i图1电路R i＝r be＋(1＋β)R E如考虑偏置电阻R B和负载R L的影响，则R i＝R B∥[r be＋(1＋β)(R E∥R L)]由上式可知射极跟随器的输入电阻R i比共射极单管放大器的输入电阻R i＝R B∥r be要高得多，但由于偏置电阻R B的分流作用，输入电阻难以进一步提高。

输入电阻的测试方法同单管放大器，实验线路如图2所示。

图2 射极跟随器实验电路（其中，R L 的测量值为ΩK ，取ΩK ；R 的测量值为ΩK ）即只要测得A 、B 两点的对地电位即可计算出R i 。

2、输出电阻R O 图1电路如考虑信号源内阻R S ，则由上式可知射极跟随器的输出电阻R 0比共射极单管放大器的输出电阻R O ≈R C 低得多。

三极管的β愈高，输出电阻愈小。

输出电阻R O 的测试方法亦同单管放大器，即先测出空载输出电压U O ，再测接入负载R L 后的输出电压U L ，根据 即可求出 R O3、电压放大倍数图1电路)R ∥β)(R (1r )R ∥β)(R (1A L E be L E u +++=≤ 1上式说明射极跟随器的电压放大倍数小于近于1，且为正值。

这是深度电压负反馈的结果。

但它的射极电流仍比基流大(1＋β)倍， 所以它具有一定的电流和功率放大作用。

共集电极放大电路的输入电压和输出电压相位,输入电阻,输出电阻等特点,所以常用
共集电极放大电路（又称为射极跟随器或共射-共集电路）在放大电路中有着特殊的地位和应用，这主要归功于它的几个关键特性：
1. 输入电压和输出电压相位：在共集电极放大电路中，输出电压与输入电压同相。

这意味着当输入信号上升时，输出信号也会上升，反之亦然。

这一特性使得该电路在某些需要保持信号相位不变的场合特别有用。

2. 输入电阻：共集电极放大电路的输入电阻相对较低。

这通常是由于基极和发射极之间的正向偏置造成的。

低输入电阻意味着该电路对前级电路的影响较小，可以减轻信号源的负担。

但这也可能限制了该电路在某些高阻抗场合的应用。

3. 输出电阻：与共射极放大电路相比，共集电极放大电路的输出电阻要小得多。

低输出电阻意味着该电路能够提供更强的驱动能力，更容易驱动后级负载，如扬声器、继电器或其他电路。

4. 电压增益：尽管共集电极放大电路在电压放大方面并不突出（其电压增益略小于1，但通常非常接近1），但它在电流放大和功率放大方面表现出色。

此外，由于输出电压与输入电压同相且几乎相等，该电路常用作缓冲器或隔离器，以减小信号在传输过程中的损失或失真。

综上所述，共集电极放大电路因其独特的电压相位、输入电阻、输出电阻和电压增益特性，在模拟电路设计中占有重要地位。

它常用作缓冲器、驱动器、电流放大器或前级放大器的输出级，以提高电路的整体性能和稳定性。

作者：吴俊东射随，是我们通常对射极跟随器的简称，其实也就是共集电极放大器，它的特点：1、晶体管射随电路具有较高的输入阻抗和较低的输出阻抗--基极回路电阻的1/1+β(β是晶体管的直流放大系数，也就是三极管规格书中的hFE,BC857AW正常工作时为250)，具有隔离阻抗变换的作用。

2、电流增益很大，Ie=Ib(1+β)。

3、电压增益接近1，输入信号与输出信号同相，大小基本相等，这也是射随名字的由来。

由于射随的这几个特点，我们将其用在例如中放VIDEO输给DECODER，DECODER 的AV OUT等电路，弥补原先器件输出电流小，带载能力不足的缺点，减少后级电路对前级电路的影响,从而达到增强电路的带负载能力和前后级阻抗匹配,射随器同时还可以隔离逆向干扰，一路信号可以通过两个射随分成两路，而不会互相干扰，所以AV OUT，AUDIO OUT 也经常使用这个电路。

目前我们常用的射随电路根据使用PNP或NPN三极管也有两种形式：A、PNP图1上面这个电路经常用于我们的AV OUT电路。

输入信号VIDEO IN波形变高时，三极管截止，VCC通过R1给C1充电；输入信号VIDEO IN波形变低时，三极管导通，C1通过导通的三极管对地放电。

电路形式看似很简单，器件不多，但如果器件使用不当的话，很容易造成输出波形失真：1、电容C1：C1在这个电路中起着仅次于三极管的作用。

电容的特性直观的说就是会保持电容两端电压不突变，电容量越大，这个阻止电压突变的能力就越强。

而通常我们说的通交流隔直流，可以通过这个公式来分析：电路中电容的容抗Xc=1/2πf C ，其中f为信号的频率，C为电容量的大小。

那么也就是说，当C不变时，频率越高，容抗Xc越小，那么电流越大，信号越容易通过。

那么为什么直流会被隔离呢？直流电平，相当于f=0,这时候容抗Xc=无穷大，相当于开路，信号自然无法传送过去了。

当f不变时，C越大，容抗Xc越小，那么电流越大，信号越容易通过。

射极跟随器实验报告 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】肇庆学院实验二射极跟随器实验报告班别：学号：姓名：指导老师：一、实验目的1、掌握射极跟随器的特性及测试方法2、进一步学习放大器各项参数测试方法二、实验仪器DZX-1型电子学综合实验装置一个、TDS 1002 示波器一个、数字万用表一个、色环电阻一个、螺丝刀一把、导线若干三、实验原理射极跟随器的原理图如图1所示。

它是一个电压串联负反馈放大电路，它具有输入电阻高，输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。

图1 射极跟随器射极跟随器的输出取自发射极，故称其为射极输出器。

1、输入电阻Ri图1电路Ri ＝rbe＋(1＋β)RE如考虑偏置电阻RB 和负载RL的影响，则Ri ＝RB∥[rbe＋(1＋β)(RE∥RL)]由上式可知射极跟随器的输入电阻Ri 比共射极单管放大器的输入电阻Ri＝RB∥rbe要高得多，但由于偏置电阻RB的分流作用，输入电阻难以进一步提高。

输入电阻的测试方法同单管放大器，实验线路如图2所示。

图2 射极跟随器实验电路（其中，RL 的测量值为ΩK，取ΩK；R的测量值为ΩK）即只要测得A、B两点的对地电位即可计算出Ri。

2、输出电阻RO图1电路如考虑信号源内阻R S ，则由上式可知射极跟随器的输出电阻R 0比共射极单管放大器的输出电阻R O ≈R C 低得多。

三极管的β愈高，输出电阻愈小。

输出电阻R O 的测试方法亦同单管放大器，即先测出空载输出电压U O ，再测接入负载R L 后的输出电压U L ，根据 即可求出 R O3、电压放大倍数图1电路)R ∥β)(R (1r )R ∥β)(R (1A L E be L E u +++=≤ 1上式说明射极跟随器的电压放大倍数小于近于1，且为正值。

这是深度电压负反馈的结果。

实验五射极跟随器25实验五射极跟随器一、实验目的1.掌握射极跟随器的特性及测试方法。

2.进一步学习放大器各项参数测试方法。

二、实验设备与器件三、实验原理射极跟随器的原理图如图5－1所示。

它是一个电压串联负反馈放大电路，它具有输入电阻高，输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。

图5－1射极跟随器射极跟随器的输出取自发射极，故称其为射极输出器。

1. 输入电阻R i图5－1电路R i＝r be＋(1＋β)R E如考虑偏置电阻R B和负载R L的影响，则R i＝R B∥[r be＋(1＋β)(R E∥R L)]26 模拟电子技术实验由上式可知射极跟随器的输入电阻R i 比共射极单管放大器的输入电阻R i ＝R B ∥r be 要高得多，但由于偏置电阻R B 的分流作用，输入电阻难以进一步提高。

输入电阻的测试方法同单管放大器，实验线路如图5－2所示。

图5－2 射极跟随器实验电路R U U U I U R is ii i i -==即只要测得A 、B 两点的对地电位即可计算出R i 。

2. 输出电阻R O 图5－1电路βr R βr R be E be O ∥≈=如考虑信号源内阻R S ，则βR R r R βR R r R )∥(∥)∥(B S be E B S be O +≈+=由上式可知射极跟随器的输出电阻R 0比共射极单管放大器的输出电阻R O ≈R C 低得多。

三极管的β愈高，输出电阻愈小。

输出电阻R O 的测试方法亦同单管放大器，即先测出空载输出电压U O ，再测接入负载R L 后的输出电压U L ，根据O L O LL U R R R U +=即可求出 R OL LOO 1)(R U U R -= 3. 电压放大倍数图5－1电路)∥)((1)∥)((1L E be L E V R R βr R R βA +++=≤ 1实验五 射极跟随器 27上式说明射极跟随器的电压放大倍数小于近于1，且为正值，这是深度电压负反馈的结果。

射极跟随器 实验报告一、实验目的1、掌握射极跟随器的特性及测试方法2、进一步学习放大器各项参数测试方法二：实验仪器：1.示波器2.信号发生器3.交流毫伏表4.万用表5.直流稳压电源三：实验原理：射极跟随器的原理图如图1所示。

它是一个电压串联负反馈放大电路，它具有输入电阻高，输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。

射极跟随器的输出取自发射极，故称其为射极输出器。

1、输入电阻RiRi ＝rbe ＋(1＋β)RE如考虑偏置电阻RB 和负载RL 的影响，则Ri ＝RB ∥[rbe ＋(1＋β)(RE ∥RL)]由上式可知射极跟随器的输入电阻Ri 比共射极单管放大器的输入电阻Ri ＝RB ∥rbe 要高得多，但由于偏置电阻RB 的分流作用，输入电阻难以进一步提高。

R U U U I U R is i i i i -== 即只要测得A 、B 两点的对地电位即可计算出R i 。

2、输出电阻R Oβr R ∥βr R be E be O ≈= 如考虑信号源内阻R S ，则β)R ∥(R r R ∥β)R ∥(R r R B S be E B S be O +≈+= 由上式可知射极跟随器的输出电阻R 0比共射极单管放大器的输出电阻R O ≈R C 低得多。

三极管的β愈高，输出电阻愈小。

输出电阻R O 的测试方法亦同单管放大器，即先测出空载输出电压U O ，再测接入负载R L 后的输出电压U L ，根据O LO L L U R R R U +=即可求出 R O L LO O 1)R U U (R -=3、电压放大倍数)R ∥β)(R (1r )R ∥β)(R (1A L E be L E u +++=≤ 1 上式说明射极跟随器的电压放大倍数小于近于1，且为正值。

这是深度电压负反馈的结果。

但它的射极电流仍比基流大(1＋β)倍，所以它具有一定的电流和功率放大作用。
