第七部分低压终端配电产品选型指南7-17-2A c t i 9系列的主要产品Acti 9 断路器安装结构示意图78910115432161. iC65断路器2. iMN/iMN s欠压脱扣器或iMSU过压脱扣器3. iMX/iMX+OF分励脱扣器4. iSD报警接点或OF/SD+OF双重切换接点5. iOF辅助接点6. Vigi iC65剩余电流动作附件7. Multiclip配电模块8. 断路器插拔式底座9. 间隔件10. 旋转手柄11. 手柄锁扣77-37-47-5i C 65断路器选型表-/ + 说明：1. K 系列i C 65断路器分断能力6000A ，额定电流6～32A ，不可选用剩余电流动作保护附件及电气附件。
2. i C 65系列仅B 曲线有3A 的产品。
3. i C 65L 无B 曲线产品。
举例：产品号：i C 65N C 20A /2P V E 30m A 。
表示：i C 65小型断路器，6k A 分断，C 曲线，额定电流20A ，2极带电子式剩余电流保护附件，额定剩余电流30m A 。
7-6i C 60L M A 断路器选型表i C 60/ + 说明：1. i C 60L M A 为单磁式小型断路器，无过载保护。
须与热继电器等元件配合，实现过载保护。
举例：产品号：i C 60L M A 16A /3P i M N 。
表示：i C 60L M A 单磁式小型断路器，分断能力15k A ，额定电流16A ，3极，配i M N 欠压脱扣单元。
7-7i D P N 断路器选型表+ 说明：1. K 系列i D P N 断路器分断能力4500A ，额定电流6～32A ，不可选用剩余电流动作保护附件及电气附件。
2. V E C +表示最新的18m m 一体式剩余电流动作保护器(R C B O )，i D P N a /N V i g i +，电子式，A C 类，30m A ，额定电流10~25A ，不可拼装电气附件3. i D P N a 无2A 型号。
ABB EntrelecSommaireBU0402061SNC 160 003 C0205SummarySelection guide ....................................................................................page 1Screw clamp ........................................................................................page 2Feed through and ground terminal blocks .......................................................page 2 - 5 to 10Single pole, multiclamp terminal blocks..........................................................................page 4Feed through terminal blocks - Double-deck................................................................page 11Feed through terminal blocks - Triple-deck...................................................................page 12Three level sensor, terminal blocks without ground connection...................................page 13Three level sensor, terminal blocks with ground connection ........................................page 14Terminal blocks for distribution boxes, double deck + protection .......................page 15 - 16Interruptible terminal blocks for neutral circuit......................................................page 17 - 18Distribution : phase, ground terminal blocks .......................................................page 19 to 21Single pole or four pole distribution blocks..........................................................page 22 to 24Heavy duty switch terminal blocks with blade......................................................page 25 - 26Heavy duty switch terminal blocks with push-turn knob..............................................page 26Heavy duty switch terminal blocks with contact control pull lever...............................page 29Heavy duty switch terminal blocks with blade - Double-deck .....................................page 27Fuse holder terminal blocks for 5x20 mm (.197x.787 in.) and 5x25 mm (.197x.984 in.)or 6.35x25.4 mm (1/4x1 in.) and 6.35x32 mm (1/4x11/4 in.) fuse s.........................................page 28 - 29Fuse holder terminal blocks for 5x20 mm (.197x.787 in.) and 5x25 mm (.197x.984 in.) fuses -Double-dec k.....................................................................................................................page 27Terminal blocks for test circuits with sliding bridge ......................................................page 30Terminal blocks for metering circuits.............................................................................page 31ESSAILEC terminal blocks.............................................................................................page 32Safety connection terminal blocks ................................................................................page 33Miniblocks for EN 50045 (DIN 46277/2) rail ..........................................................page 34 - 35Spring clamp ......................................................................................page 36Angled terminal blocks - Feed through and ground .....................................................page 36Feed through and ground terminal blocks ...........................................................page 37 to 41Feed through terminal blocks - Double deck ................................................................page 42Terminal blocks for sensors / actuators ........................................................................page 42Terminal blocks for distribution boxes...........................................................................page 43Switch terminal blocks for neutral conductor........................................................page 44 - 45Heavy duty switch terminal blocks with blade..............................................................page 46Fuse holder terminal blocks for 5x20 mm (.197x.787 in.) and 5x25 mm (.197x.984 in.) fuse s....page 47Miniblocks Spring clamp ......................................................................................page 48 to 52ADO - Screw clamp ...........................................................................page 53Feed through and ground terminal blocks ...........................................................page 53 to 56Feed through and ground terminal blocks - Double-deck............................................page 57Heavy duty switch terminal blocks with blade..............................................................page 58Fuse holder terminal blocks for 5x20 mm (.197x.787 in.) and 5x25 mm (.197x.984 in.) fuse s ......page 59 - 60Miniblocks ADO - Screw clamp............................................................................page 61 to 65ADO - ADO .........................................................................................page 66Feed through and ground terminal blocks ...........................................................page 66 to 69Feed through and ground terminal blocks - Double-deck............................................page 70Terminal blocks for sensors / actuators ........................................................................page 71Heavy duty switch terminal blocks with blade..............................................................page 72Fuse holder terminal blocks for 5x20 mm (.197x.787 in.) and 5x25 mm (.197x.984 in.) fuse s ......page 73 - 74Miniblocks ADO - ADO .........................................................................................page 75 to 79Accessories ADO ...........................................................................................................page 80Power terminal blocks .............................................................page 81 to 84Quick-connect terminal blocks .................................................page 85 - 86Terminal blocks for railway applications ................................page 87 to 97Pluggable terminal blocks .....................................................page 98 to 100Accessories......................................................................................page 101Marking..................................................................................page 102 to 104GrossAutomation(877)268-3700··*************************PR30PR3.Z2PR3.G2PR5PR4PR1.Z2Rated wire size :Rated wire size :Rated wire size :Rated wire size :Mounting railsShield terminals forcollector barMarking tableHorizontal Rated wire size :0.5 to 16 mm² (22 to 8 AWG)Rated wire size :Rated wire size :Rated wire size :P a g e t o 29e30 t o 32ag e e3P a ge 8 t o 60a g e6t o 6574P a ge 7 t o 79P a ge 9P a g P a gGrossAutomation(877)268-3700··*************************2ABB Entrelecd010830402051SNC 160 003 C0205MA 2,5/5 - 2.5 mm² blocks - 5 mm .200" spacingAccessoriesGrossAutomation(877)268-3700··*************************3ABB Entrelec D010740402051SNC 160 003 C0205M 4/6 - 4 mm² blocks - 6 mm .238" spacingAccessoriesGrossAutomation(877)268-3700··*************************4ABB EntrelecD011030402051SNC 160 003 C0205M 4/6.3A - 4 mm² blocks - 6 mm .238" spacingM 4/6.4A - 4 mm² blocks - 6 mm .238" spacingGrossAutomation(877)268-3700··*************************5ABB Entrelec D010840402051SNC 160 003 C0205M 6/8 - 6 mm² blocks - 8 mm .315" spacingAccessoriesGrossAutomation(877)268-3700··*************************6ABB EntrelecD010850402051SNC 160 003 C0205M 10/10 - 10 mm² blocks - 10 mm .394" spacingAccessoriesGrossAutomation(877)268-3700··*************************7ABB Entrelec D010860402051SNC 160 003 C0205M 16/12 - 16 mm² blocks - 12 mm .473" spacingAccessoriesGrossAutomation(877)268-3700··*************************8ABB EntrelecD010870402051SNC 160 003 C0205M 35/16 - 35 mm² blocks - 16 mm .630" spacingGrossAutomation(877)268-3700··*************************M 95/26 - 95 mm² blocks - 26 mm 1.02" spacingM 70/22.P - 70 mm² ground block with rail contact - 22 mm .630" spacingSelection35 mm / 1.37"12 mm / 0.47"14-30 Nm / 124-260 Ib.in 1.2-1.4 Nm / 10.6-12.3 Ib.in1000600600415400400577070240 mm 2500 MCM 500 MCM 10 mm 2 6 AWG 6 AWG IEC UL CSANFC DIN0.5 - 160.5 - 100 AWG-600 MCM 2 AWG-500 MCM 50 - 30035 - 24018-6 AWGD 150/31.D10 - 150 mm² blocks - 31 mm 1.22" spacingCharacteristicsD 240/36.D10 - 240 mm² blocks - 36 mm 1.41" spacingSelectionWire size main circuit mm² / AWG VoltageV Current main circuit A Current outputARated wire size main circuit mm² / AWG Rated wire size outputmm² / AWG Wire stripping length main circuit mm / inches Wire stripping length output mm / inches Recommended torque main circuit Nm / Ib.in Recommended torque outputNm / Ib.inSolid Stranded Solid Stranded Wire size output mm² / AWG9.5 mm / .37"0.5-0.8 Nm / 4.4-7.1 Ib.in5003003003220204 mm 212 AWG12 AWG0.2 - 422-12 AWG 22-12 AWG 0.22 - 4IEC ULCSANFC DINCharacteristicsWire size mm² / AWGSolid Stranded D 4/6.T3 - 4 mm² blocks - 6 mm .238" spacingSelectionVoltage V CurrentARated wire sizemm² / AWG Wire stripping length mm / inches Recommended torqueNm / Ib.inM 4/6.T3.P - 4 mm² block - 6 mm .238" spacingD 2,5/6.D - 2.5 mm² blocks - 6 mm .238" spacingD 2,5/6.DL - 2.5 mm² blocks - 6 mm .238" spacingD 2,5/6.DPA1 - 2.5 mm² blocks - 6 mm .238" spacingD 2,5/6.DPAL1 - 2.5 mm² blocks - 6 mm .238" spacingD 4/6... - 4 mm² blocks - 6 mm .238" spacingD 4/6.LNTP - 4 mm² closed blocks - 17.8 mm .700" spacingMA 2,5/5.NT- 2.5 mm² block - 5 mm .200" spacingAccessories**SFB2 : 16 to 35 mm² 6 to 2 AWG H= 3 mm/.12"M 10/10.NT- 10 mm² block - 10 mm .394" spacingAccessories(1) Except for M 35/16 NT (closed block)*SFB1 : 0.5 to 35 mm² 18 to 2 AWG H= 7 mm/.28"**SFB2 : 16 to 35 mm² 6 to 2 AWG H= 3 mm/.12"MB 4/6... - 4 mm² blocks - 6 mm .238" spacingMB 6/8... - 6 mm² blocks - 8 mm .315" spacingMB 10/10... - 10 mm² blocks - 10 mm .394" spacingBRU 125 A - 35 mm² block - 27 mm 1.063" spacingBRU 160 A - 70 mm² block - 35.2 mm 1.388" spacingBRU 250 A - 120 mm² blocks - 44.5 mm 1.752" spacingBRU 400 A - 185 mm² block - 44.5 mm 1.752" spacingAccessoriesAccessoriesBRT 80 A - 16 mm² block - 48 mm 1.89" spacingBRT 125 A - 35 mm² block - 48 mm 1.89" spacingBRT 160 A - 50 mm² block - 50 mm 1.97" spacing9.5 mm / .37"0.5-0.6 Nm / 4.4-5.3 Ib.in4003003002010104 mm 210 AWG 12 AWG 0.5 - 422-10 AWG20-12 AWG0.5 - 2.5IEC ULCSANFC DINMA 2,5/5.SNB - 2.5 mm² blocks - 5 mm .200" spacingCharacteristicsM 4/6.SNB - 4 mm² blocks - 6 mm .238" spacingSelectionWire size mm² / AWGVoltage V CurrentARated wire sizemm² / AWG Wire stripping length mm / inches Recommended torqueNm / Ib.inSolid StrandedM 6/8.SNB - 6 mm² blocks - 8 mm .315" spacing - blade switchingSelectionAccessoriesM 4/8.D2.SF - for fuses 5x20 mm .197x.787 in. and 5x25 mm .197x.984 in. -4 mm² blocks - 8 mm .315" spacingM 4/6.D2.SNBT - 4 mm² blocks - 6 mm .238" spacing - blade switchM 4/8.SF- 4 mm² blocks - 8 mm .315" spacingM 4/8.SFL - 4 mm² blocks - 8 mm .315" spacing12 mm / .472"1.2-1.4 Nm / 10.6-12.3 Ib.in800(1)60060016252510 mm 210 AWG8 AWG0.5 - 1622-10 AWG 22-8 AWG 0.5 - 10IEC ULCSANFC DINCBD2SML 10/13.SF - for fuses 6.35x25.4 mm 1/4x1 in. and 6.35x32 mm 1/4x11/4 in. -10 mm² blocks - 13 mm .512" spacingSelectionAccessoriesCharacteristicsWire size mm² / AWGVoltage V CurrentARated wire sizemm² / AWG Wire stripping length mm / inches Recommended torqueNm / Ib.inSolid Stranded (1) Insulation voltage of terminal block - operating voltage : according to fuse.M 4/6.D2.2S2... - 4 mm² blocks - 6 mm .238" spacing11 mm / .43"0.8-1 Nm / 7.1-8.9 Ib.in50060030306 mm 28 AWG0.5 - 1022-8 AWG0.5 - 6IECULCSANFC DINM 6/8.ST... - 6 mm² blocks - 8 mm .315" spacingCharacteristicsWire size mm² / AWGVoltage V CurrentARated wire sizemm² / AWG Wire stripping length mm / inches Recommended torqueNm / Ib.inSolid Stranded M 6/8.STA - 6 mm² blocks - 8 mm .315" spacing(3)Only for M 6/8.STAM 4/6.ST- 4 mm² blocks - 6 mm .236" spacingBNT...PC...(2) Only for M10/10.ST-SnThe PREM IUM solution for testing the secondary circuits of current or voltage transformers.ESSAILEC, approved by the major electricity utilities, remains the premium choice for the energy market.Implemented in the transformers secondary circuits, ESSAILEC thanks to its intelligent “make before break” design eases and secures any intervention. Cutting the energy supply is avoided with zero risk for the operator.The plug and socket connection cuts cost installation as well as in-situ wiring errors. ESSAILEC is ideal for the wiring of sub-assemblies in the secondary circuits.ESSAILEC terminal blocksProtection relays,Protection relays,Testing :The ESSAILEC socket supplies energy to the protection or counting devices. The insertion of the test plug, which is connected to the measurement equipment, allows the testing of the devices, without perturbing the circuit.ESSAILEC blocks are well adapted to current or voltage measurement :-Current sockets with make before break contacts and pre-wired test plug for current measures-Voltage sockets with open contacts and pre-wired test plug for voltage measures-Up to 4 ammeters or 4 voltmeters connected to the test plugDistributing :The ESSAILEC plug is continuously mounted on the socket to supply current or voltage to secondary circuits sub assemblies.ESSAILEC blocks extreme versatility allow :-Safe current distribution with current socket with mobile contacts since the secondary circuit is not cut when plug is removed-Voltage or polarity distribution with dedicated voltage or polarity socket with closed contactESSAILEC is designed to offer :Great flexibility :-Connection multi contacts « plug and play »-Panel, rail, rack fixed mounting or stand-alone connector -Two wiring technologies, up to 10 mm²Extreme reliability :-Non symmetric blocks -Coding accessories -IP20 design -Locking system -Sealed coverR S T NFor technical characteristics and complete part numbers list, please ask for the ESSAILEC catalog10005006003225254 mm 21.65 mm²12 AWG 13 mm / .51"IECB.SCSANFC DINTS 50-180.5 - 0.8 Nm /4.4 - 7.1 Ib.in0.2 - 422-12 AWG0.22 - 40.5 - 1.50.28 - 1.6580050060041252562.512 AWG 13 mm / .51"0.8 - 1 Nm / 7.1 - 8.9 Ib.inIECB.S CSANFC DINTS 50-180.5 - 1020-12 AWG0.5 - 60.28 - 2.590050060046406510 mm 26 mm² 6 AWG 14 mm / .55"IECB.S UL/CSANFC DINTS 50-181.2 - 1.4 Nm / 10.6 - 12.3 Ib.in0.5 - 1620 - 6 AWG0.5 - 100.28 - 6M 4/6.RS - 4 mm² blocks - 6 mm .238" spacingCharacteristicsWire size mm² / AWGVoltage V CurrentARated wire sizemm² / AWG Wire stripping lengthmm / inches Recommended torque (screw)Nm / Ib.inSolid wire Stranded wire Solid wire Stranded wire Screw clampLugsM 6/8.RS - 6 mm² blocks - 8 mm .315" spacingCharacteristicsWire size mm² / AWGVoltage V CurrentARated wire sizemm² / AWG Wire stripping lengthmm / inches Recommended torque (screw)Nm / Ib.inSolid wire Stranded wire Solid wire Stranded wire Screw clampLugspending M 10/10.RS - 10 mm² blocks - 10 mm .394" spacingCharacteristicsWire size mm² / AWGVoltage V CurrentARated wire sizemm² / AWG Wire stripping lengthmm / inches Recommended torque (screw)Nm / Ib.inSolid wire Stranded wire Solid wire Stranded wire Screw clampLugspending SelectionAccessories(1) Only for block M 4/6.RS (4) For blocks M 4/6.RS and M 6/8.RS(2) Only for block M 6/8.RS(3) Only for block M 10/10.RSDR 1,5/4 - 1.5 mm² blocks - 4 mm .157" spacingDR 1,5/5... - 1.5 mm² blocks - 5 mm .200" spacing。
Schneider Baoguang关于施耐德宝光施耐德（陕西）宝光电器有限公司（简称SSBEA或施耐德宝光）是施耐德电气有限公司与陕西宝光集团有限公司共同组建的一家专业从事中、系统及相关产品研发、生产和销售的中外合资企业。
高新科技园区。
在世界五百强企业与中国中压电器龙头企业的通力合作下，作为国内中压行业著名的“宝光”品牌真空断路器的唯一合法生产商，施耐德宝光秉承精益生产科学理念，凭借品质过硬、安全可靠的全系列高品质产品和覆盖用户全生命周期的完善服务，帮助用户实现卓越的生产运营绩效和市场竞争力，用品质的“不妥协”实现可持续发展之道。
我们致力于将施耐德宝光打造成为中国卓越和高效的中压断路器和系统的制造平台，依托自身的专业优势，为广大用户和合作伙伴提供领先的总成本和长期全面的安心保障。
目录V5系列新一代微机保护测控装置 (1)产品概述 (1)产品特点 (2)型号及功能说明 (3)保护功能 (4)测控功能 (6)技术参数 (7)典型接线图 (8)外形尺寸及面板开孔尺寸 (11)V5订货选型表 (12)V3系列微机保护测控装置 (13)产品概述 (13)产品特点 (14)型号及功能说明 (15)保护功能 (16)测控功能 (17)技术参数 (18)典型接线图 (19)外形尺寸及面板开孔尺寸 (21)V3订货选型表 (22)V3U微机综合保护装置 (23)产品概述 (23)型号及功能说明 (24)保护功能 (25)测控功能 (26)技术参数 (27)外形尺寸图/典型接线图 (28)后台系统 (29)系统总体结构 (30)V5系列新一代微机保护测控装置是一种用于测量、控制、保护、通讯一体化的智能设备，产品主要用于工业及能源领域对线路、变压器、电动机及电容器的保护测控。
此产品外观时尚、结构精巧、大屏幕液晶显示，图形化中文菜单，四位方向导航盘，操作快捷方便。
内部基于SOC芯片软件方案，32位处理器，并根据硬件进行深度改良优化的嵌入式操作系统，使CPU运行效率更高。

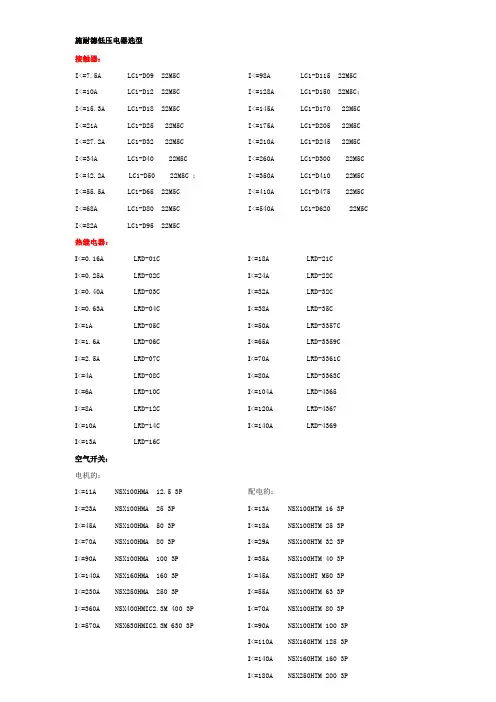

施耐德低压电器选型接触器：I<=7.5A LC1-D09 22M5C I<=10A LC1-D12 22M5C I<=15.3A LC1-D18 22M5C I<=21A LC1-D25 22M5CI<=27.2A LC1-D32 22M5CI<=34A LC1-D40 22M5C I<=42.2A LC1-D50 22M5C ；I<=55.5A LC1-D65 22M5CI<=68A LC1-D80 22M5CI<=82A LC1-D95 22M5C I<=98A LC1-D115 22M5CI<=128A LC1-D150 22M5C；I<=145A LC1-D170 22M5CI<=175A LC1-D205 22M5CI<=210A LC1-D245 22M5CI<=260A LC1-D300 22M5C I<=350A LC1-D410 22M5C I<=410A LC1-D475 22M5C I<=540A LC1-D620 22M5C热继电器：I<=0.16A LRD-01C I<=0.25A LRD-02C I<=0.40A LRD-03C I<=0.63A LRD-04C I<=1A LRD-05C I<=1.6A LRD-06C I<=2.5A LRD-07C I<=4A LRD-08C I<=6A LRD-10C I<=8A LRD-12C I<=10A LRD-14C I<=13A LRD-16C I<=18A LRD-21C I<=24A LRD-22C I<=32A LRD-32C I<=38A LRD-35C I<=50A LRD-3357C I<=65A LRD-3359C I<=70A LRD-3361C I<=80A LRD-3363C I<=104A LRD-4365 I<=120A LRD-4367 I<=140A LRD-4369空气开关：电机的：I<=11A NSX100HMA 12.5 3PI<=23A NSX100HMA 25 3PI<=45A NSX100HMA 50 3PI<=70A NSX100HMA 80 3PI<=90A NSX100HMA 100 3PI<=140A NSX160HMA 160 3PI<=230A NSX250HMA 250 3PI<=360A NSX400HMIC2.3M 400 3P I<=570A NSX630HMIC2.3M 630 3P 配电的：I<=13A NSX100HTM 16 3P I<=18A NSX100HTM 25 3P I<=29A NSX100HTM 32 3P I<=35A NSX100HTM 40 3P I<=45A NSX100HT M50 3P I<=55A NSX100HTM 63 3P I<=70A NSX100HTM 80 3P I<=90A NSX100HTM 100 3P I<=110A NSX160HTM 125 3P I<=140A NSX160HTM 160 3P I<=180A NSX250HTM 200 3PI<=225A NSX250HTM 250 3P I<=360A NSX400HMIC2.3 400 3PI<=600A NSX630HMIC2.3 630 3P三、中间继电器40、31、22CA2-DN□□M5C常闭接点数量常开接点数量四、框架断路器：I=800A 型号：MT08N13P MIC 5.0AI=1000A 型号：MT10N13P MIC 5.0AI=1250A 型号：MT12N13P MIC 5.0AI=1600A 型号：MT16H13P MIC 5.0AI=2000A 型号：MT20H13P MIC 5.0AI=2500A 型号：MT25H13P MIC 5.0AI=3200A 型号：MT32H13P MIC 5.0AI=4000A 型号：MT40H13P MIC 5.0ATD101B(分体式，P<=45kW)TD101BB(分体式，P>45kW，用三只电流互感器)TD101B-#-M(#用数字1~5代替，1：1A、2：6.3A、3：25A、4：63A、5：100A)(M代表有4~20mA输出，不输出时取消M)TD101BB-#-M(#用数字6~7代替，6：200A、7：400A)(M代表有4~20mA输出，不输出时取消M) 并注明电流互感器的变比。

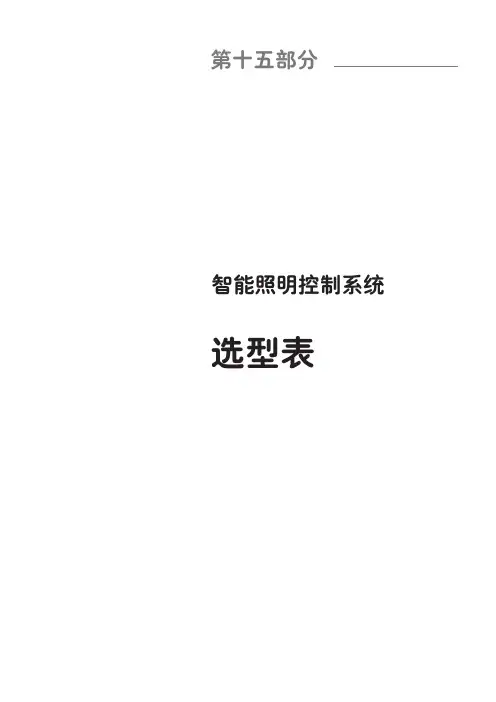

第十五部分智能照明控制系统选型表产品类型产品系列产品型号产品中文描述极数模数(18mm倍数) 额定电流备注/尺寸(mm) （A）CBS 系统附件5500PS C-BUS 总线电源模块—— 4 ——CBS 系统附件5500CN C-BUS 网络接口模块—— 4 ——CBS 系统附件5500NB C-BUS 网络桥模块—— 4 ——CBS 系统附件5500PC C-BUS RS232接口模块—— 4 ——CBS 系统附件5500PCU C-BUS USB接口模块—— 4 ——CBS 系统附件5100NLA 冷阴极管/霓虹灯补偿模块——50 x 30 x 30mm ——CBS 系统附件5100TAU/001 电话接口模块——146 x 145 x 30mm ——CBS 系统附件5500PACA 智能逻辑控制器—— 4 ——实现定时、逻辑功能CBS 系统附件5104BCL 4路总线耦合器——55 x 49 x 18mm ——CBS 系统附件E5504GI 4路通用输入模块——8 ——CBS 系统附件L5504AUX 4路开关量输入模块—— 4 ——CBS 系统附件WHC-5918 智慧家居系统控制器——230 x 140 x 25mm ——网络远程控制CBS 智能继电器L5504RVF20 4路20A智能继电器(内置总线电源) 3P 12 20CBS 智能继电器L5504RVF20P 4路20A智能继电器(不带总线电源) 3P 8 20CBS 智能继电器L5504RVF16 4路16A智能继电器(内置总线电源) 3P 12 16CBS 智能继电器L5504RVF16P 4路16A智能继电器(不带总线电源) 3P 8 16CBS 智能继电器L5504RVF 4路10A智能继电器(内置总线电源) 3P 12 10CBS 智能继电器L5504RVFP 4路10A智能继电器(不带总线电源) 3P 8 10CBS 智能继电器L5508RVF 8路10A智能继电器(内置总线电源) 3P 12 10CBS 智能继电器L5508RVFP 8路10A智能继电器(不带总线电源) 3P 12 10CBS 智能继电器L5512RVF 12路10A智能继电器(内置总线电源) 3P 12 10CBS 智能继电器L5512RVFP 12路10A智能继电器(不带总线电源) 3P 12 10CBS 智能继电器L5501RBCP 单路窗帘模块（不带总线电源）1P 2 10CBS 调光器5502DAL 2路DALI网关接口模块——12 ——CBS 调光器5502DAL2PS 2路DALI网关接口模块带电源——12 ——CBS 调光器L5101D20 单路20A专业级调光器1P 202 x 240 x 75mm 20CBS 调光器L5102D10 2路10A专业级调光器1P 202 x 240 x 75mm 10CBS 调光器L5104D5 4路5A专业级调光器1P 202 x 240 x 75mm 5CBS 调光器L5112D20LP 12路20A专业级调光器3P 713 x 455 x 164mm 20CBS 调光器L5112D16LP 12路16A专业级调光器3P 713 x 455 x 164mm 16CBS 调光器L5112D10LP 12路10A专业级调光器3P 713 x 412 x 164mm 10CBS 调光器L5112D5LP 12路5A专业级调光器3P 713 x 405 x 115mm 5CBS 调光器L5112D3LP 12路3A专业级调光器3P 602 x 405 x 115mm 3CBS 调光器L5106D20LP 6路20A专业级调光器3P 451 x 455 x 164mm 20CBS 调光器L5106D10LP 6路10A专业级调光器3P 451 x 412 x 164mm 10CBS 调光器L5106D5LP 6路5A专业级调光器3P 451 x 405 x 115mm 5CBS 调光器L5106D3LP 6路3A专业级调光器3P 358 x 405 x 115mm 3CBS 调光器L5103D20LP 3路20A专业级调光器3P 289 x 455 x 164mm 20CBS 调光器L5103D10LP 3路10A专业级调光器3P 289 x 412 x 164mm 10CBS 调光器L5103D5LP 3路5A专业级调光器3P 289 x 405 x 115mm 5CBS 调光器L5112D10UA 12路10A通用调光器3P 713 x 412 x 164mm 10CBS 调光器L5112D5UA 12路5A通用调光器3P 713 x 405 x 115mm 5CBS 调光器L5106D10UA 6路10A通用调光器3P 451 x 405 x 115mm 10CBS 调光器L5106D5UA 6路5A通用调光器3P 358 x 405 x 115mm 5CBS 调光器L5103D10UA 3路10A通用调光器3P 289 x 412 x 164mm 10CBS 调光器L5103D5UA 3路5A通用调光器3P 289 x 405 x 115mm 5CBS 调光器L5504AMP 4路模拟输出（0-10V）模块—— 4 ——CBS 调光器L5504D2A 4路2A调光器(内置总线电源) 1P 12 2CBS 调光器L5504D2AP 4路2A调光器(不带总线电源) 1P 8 2CBS 调光器L5504D2U 4路2.5A通用调光器(内置总线电源) 1P 12 2CBS 调光器L5504D2UP 4路2.5A通用调光器(不带总线电源) 1P 8 2CBS 调光器L5508D1A 8路1A调光器(内置总线电源) 1P 12 1CBS 调光器L5508D1AP 8路1A调光器(不带总线电源) 1P 8 1产品类型产品系列产品型号产品中文描述极数模数(18mm倍数) 额定电流备注/尺寸(mm) （A）CBS 调光器L5508DSI 8路荧光灯数字式调光接口(内置总线电源) ——12 ——CBS 调光器L5508DSIP 8路荧光灯数字式调光接口(不带总线电源) ——8 ——CBS 传感器5031PEWP>GY 室外型亮度传感器_E2000系列_IP56(防水型) ——————CBS 传感器E5031PE 室内型亮度传感器_E2000系列——————CBS 传感器5753L 室内型360度红外传感器——————CBS 传感器E5750WPL 室外型红外传感器——————CBS 传感器E5751L 室内型90度红外传感器——————CBS Neo控制面板5055DL NEO 动态标识可编程控制面板(灰+银) ——127 x 87mm ——带液晶中英文显示面板CBS Neo控制面板E5054DL GB NEO 动态标识可编程控制面板_灰+银_86型——87 x 87mm ——带液晶中英文显示面板CBS Neo控制面板E5052NL NEO双联可编程控制面板(灰+银) ——87 x 87mm ——CBS Neo控制面板E5052NL>WE NEO双联可编程控制面板(白+白) ——87 x 87mm ——CBS Neo控制面板E5054NL NEO四联可编程控制面板(灰+银) ——87 x 87mm ——CBS Neo控制面板E5054NL>WE NEO四联可编程控制面板(白+白) ——87 x 87mm ——CBS Neo控制面板E5058NL NEO八联可编程控制面板(灰+银) ——87 x 87mm ——CBS Neo控制面板E5058NL>WE NEO八联可编程控制面板(白+白) ——87 x 87mm ——CBS ULTI控制面板5085DL>GF ULTI动态标识可编程控制面板(水晶玻璃) ——127 x 87mm ——带液晶中英文显示面板CBS ULTI控制面板E5084DL GF ULTI动态标识可编程控制面板_水晶玻璃_86型——87 x 87mm ——带液晶中英文显示面板CBS ULTI控制面板EA5082NL>GF ULTI 2键可编程控制面板(平滑玻璃) ——87 x 87mm ——CBS ULTI控制面板EA5084NL>GF ULTI 4键可编程控制面板(平滑玻璃) ——87 x 87mm ——CBS ULTI控制面板EA5086NL>GF ULTI 6键可编程控制面板(平滑玻璃) ——87 x 87mm ——CBS ULTI控制面板5070THBRPG WE 单区域带继电器温控器(水晶玻璃) ——127 x 92 x 27 mm 2 空调控制面板CBS ULTI控制面板5070THBR BK 单区域带继电器温控器(黑色玻璃) ——127 x 92 x 27 mm 2 空调控制面板CBS 触摸屏5000CT2WB 单色触摸屏安装底盒——133 x 106 x 41mm ——CBS 触摸屏5050CT2F GB 单色触摸屏边框_灰+银——152 x 115mm ——CBS 触摸屏5050CTL2 WE NEO黑白触摸屏带逻辑功能（白+白）——194 x 160 x 94 mm ——CBS 触摸屏5050CT2 WE NEO黑白触摸屏无逻辑功能（白+白）——194 x 160 x 94 mm ——CBS 触摸屏5000CTD2 WE 桌面型黑白触摸屏（白色）——194 x 160 x 94 mm ——CBS 触摸屏5000CTD2 BK 桌面型黑白触摸屏（黑色）——194 x 160 x 94 mm ——CBS 触摸屏5000CTDL2 WE 桌面型黑白触摸屏带逻辑功能（白色）——194 x 160 x 94 mm ——CBS 触摸屏5000CTDL2 BK 桌面型黑白触摸屏带逻辑功能（黑色）——194 x 160 x 94 mm ——CBS 触摸屏C-5050CTL2-WE 迷你型彩色触摸屏带逻辑功能(白色) ——194 x 160 x 94 mm ——CBS 触摸屏C-5050CTL2-BK 迷你型彩色触摸屏带逻辑功能(黑色) ——194 x 160 x 94 mm ——CBS 触摸屏C-5000CTDL2-WE桌面型迷你彩色触摸屏带逻辑功能(白色) ——194 x 160 x 94 mm ——CBS 触摸屏C-5000CTDL2-BK 桌面型迷你彩色触摸屏带逻辑功能(黑色) ——194 x 160 x 94 mm ——CBS 触摸屏5000CTCPS/2 彩色触模屏用电源——————CBS 触摸屏5000CTCWB 彩色触模屏安装底盒——224 x 167 x 68mm ——CBS 触摸屏5080CTC2 GF 彩色触模屏(不含底盒/电源)_平滑玻璃——246 x 173 x 73 mm ——产品类型产品系列产品型号产品中文描述极数模数（18mm倍数）产品规格/尺寸(mm)MTS 系统元件及附件MTN683890 640mA电源供应器(可接应急电源模块) 1P 4 ——MTS 系统元件及附件MTN683901 应急电源模块(可接蓄电池) —— 4 ——MTS 系统元件及附件MTN684016 160mA电源模块1P 4 ——MTS 系统元件及附件MTN684032 320mA电源模块1P 4 ——MTS 系统元件及附件MTN684064 640mA电源模块1P 4 ——MTS 系统元件及附件MTN676090 KNX 逻辑模块—— 4 ——MTS 系统元件及附件MTN693004 DC 24V电源模块1P 4 ——MTS 系统元件及附件MTN663529 AC24V/1A 电源模块1P 4 ——MTS 系统元件及附件MTN677129 年度计时器 REG/4/324 —— 6 ——MTS 系统元件及附件MTN680204 支线耦合器—— 2 ——MTS 系统元件及附件MTN680401 扼流器 REG —— 2 ——MTS 系统元件及附件MTN682991 气象站模块—— 4 ——MTS 系统元件及附件999999 EIB 总线——————MTS 系统接口模块MTN680329 KNX/IP 网关—— 2 ——MTS 系统接口模块MTN680790 电话控制器——8 ——MTS 系统接口模块MTN681829 USB 接口REG-K —— 2 ——MTS 系统接口模块MTN682191 模拟执行器 REG 4路输入—— 4 ——MTS 系统接口模块MTN682192 模拟执行器扩展模块 REG 4路输入—— 4 ——MTS 系统接口模块MTN682291 四路模拟量输出模块—— 4 ——MTS 系统接口模块MTN682292 四路模拟量输出模块扩展模块—— 4 ——MTS 系统接口模块MTN695190 IC1 EIB互联网控制器 REG-K —— 6 ——MTS 开关执行器MTN649202 2路10A开关控制模块1P 2.5 10A MTS 开关执行器MTN649204 4路10A开关控制模块1P 4 10A MTS 开关执行器MTN649208 8路10A开关控制模块1P 4 10A MTS 开关执行器MTN649212 12路10A开关控制模块1P 6 10A MTS 开关执行器MTN647393 2路16A开关控制模块1P 2 16A MTS 开关执行器MTN647593 4路16A开关控制模块1P 4 16A MTS 开关执行器MTN647893 8路16A开关控制模块1P 8 16A MTS 开关执行器MTN648493 12路16A开关控制模块1P 12 16A MTS 开关执行器MTN647395 2路16A开关控制模块带电流检测1P 2 16A MTS 开关执行器MTN647595 4路16A开关控制模块带电流检测1P 4 16A MTS 开关执行器MTN647895 8路16A开关控制模块带电流检测1P 8 16A MTS 开关执行器MTN648495 12路16A开关控制模块带电流检测1P 12 16A MTS 窗帘执行器MTN648704 4路24VDC百叶窗控制模块1P 4 6AMTS 窗帘执行器MTN649802 2路230V百叶窗控制模块1P 4 10A MTS 窗帘执行器MTN649804 4路230V百叶窗控制模块1P 4 10A MTS 窗帘执行器MTN649808 8路230V百叶窗控制模块1P 8 10A MTS 窗帘执行器MTN649908 8路百叶窗或16路10A开关控制模块1P 8 10A MTS 窗帘执行器MTN649912 12路百叶窗或24路10A开关控制模块1P 12 10A MTS 调光执行器MTN646991 3路日光灯调光模块(0-10V) 1P 4 10A MTS 调光执行器MTN647091 单路日光灯调光模块(0-10V) 1P 2 10A MTS 调光执行器MTN649315 4路150W通用调光模块1P 4 150W MTS 调光执行器MTN649325 4路250W通用调光模块1P 6 250W MTS 调光执行器MTN649330 2路300W通用调光模块1P 4 300W MTS 调光执行器MTN649350 单路500W通用调光模块1P 4 500W MTS 调光执行器MTN649310 单路1000W通用调光模块1P 4 1000W MTS 信号采集/转换接口模块MTN639898 双值输入齐平安装/4*10 ——48 x 44 x 33mm 干接点MTS 信号采集/转换接口模块MTN644492 双值输入 REG-K/4*10 —— 2 干接点MTS 信号采集/转换接口模块MTN644592 双值输入 REG-K/8*10 —— 4 干接点MTS 信号采集/转换接口模块MTN644892 双值输入 REG-K/4*24 —— 2 AC/DC24V MTS 信号采集/转换接口模块MTN644792 双值输入 REG-K/8*24 —— 4 AC/DC24V MTS 信号采集/转换接口模块MTN644992 双值输入 REG-K/4*230 —— 2 AC220V MTS 信号采集/转换接口模块MTN644692 双值输入 REG-K/8*230 —— 4 AC220V MTS 信号采集/转换接口模块MTN670802 2路通用输入/输出接口——40 x 30 x 13mm 干接点MTS 信号采集/转换接口模块MTN670804 4路通用输入/输出接口——40 x 30 x 13mm 干接点产品类型产品系列产品型号产品中文描述极数模数（18mm倍数）产品规格/尺寸(mm)MTS 控制面板MTN6275xx M系列带底座单联按键面板——85 x 85 x 30mm ——MTS 控制面板MTN6276xx M系列带底座双联按键面板——85 x 85 x 30mm ——MTS 控制面板MTN6278xx M系列带底座四联按键面板——85 x 85 x 30mm ——MTS 控制面板MTN6279xx M系列带底座四联带红外接收按键面板——85 x 85 x 30mm ——MTS 控制面板MTN6280xx 设计系列带底座单联按键面板——85 x 85 x 30mm ——MTS 控制面板MTN6281xx 设计系列带底座双联按键面板——85 x 85 x 30mm ——MTS 控制面板MTN6282xx 设计系列带底座三联按键面板——85 x 85 x 30mm ——MTS 控制面板MTN6283xx 设计系列带底座四联按键面板——85 x 85 x 30mm ——MTS 控制面板MTN6284xx 设计系列带底座四联带红外接收按键面板——85 x 85 x 30mm ——MTS 触摸屏MTN6260-0007 KNX 7’触摸屏——208 x 148 x 40mm AC220V MTS 触摸屏MTN6270-0001 KNX 7’触摸屏安装底盒——————MTS 触摸屏MTN6270-0119 KNX 7’触摸屏内边框套件(白色) ——————MTS 触摸屏MTN6270-0019 KNX 7’触摸屏外边框(白色) ——————MTS 触摸屏MTN683090 IP 10’触摸屏——225 x 278 x 50mm 24V DC MTS 触摸屏MTN489960 IP 10’触摸屏玻璃边框——————MTS 触摸屏MTN683093 IP 10’触摸屏KNX接口模块——————MTS 触摸屏MTN683092 IP 10’触摸屏空心墙安装底盒——————MTS 感应器MTN6318xx 设计系列移动感应器180 ——85 x 85 x 30mm ——MTS 感应器MTN6326xx M系列移动感应器180 ——85 x 85 x 30mm ——MTS 感应器MTN6308xx 存在感应器——Ø105 x 43mm ——MTS 感应器MTN6309xx 存在感应器带照度控制以及红外接收功能——Ø105 x 43mm ——MTS 感应器MTN6327xx 移动感应器 220 ——85 x 85 x 30mm ——MTS 感应器MTN6306xx 存在感应器 220 ——85 x 85 x 30mm ——MTS 感应器MTN663591 风速传感器(0-10V) ————0-10V MTS 感应器MTN663592 风速传感器带加热(0-10V) ————0-10V MTS 感应器MTN663593 光亮度传感器(0-10V) ————0-10V MTS 感应器MTN663594 微光传感器(0-10V) ————0-10V MTS 感应器MTN663595 雨水传感器(0V-10V) ————0-10V MTS 感应器MTN663596 温度传感器(0-10V) ————0-10V MTS 感应器MTN663692 组合式气象传感器————0-10V MTS 感应器MTN663990 KNX 小型气象站——————MTS 感应器MTN663991 KNX亮度&温度传感器——————MTS 室温控制产品MTN6212-04xx M系列双联LCD温控面板带耦合器——85 x 85mm ——MTS 室温控制产品MTN6214-04xx M系列四联LCD温控面板带耦合器——150 x 85mm ——MTS 室温控制产品MTN6212-40xx 设计系列双联LCD温控面板带耦合器——85 x 85mm ——MTS 室温控制产品MTN6214-40xx 设计系列四联LCD温控面板带耦合器——125x85mm ——MTS 室温控制产品MTN645094 风机盘管控制模块(2管4管通用) 1P 6 5A MTS 室温控制产品MTN645129 6路电热阀控制模块1P 4 0.06A2011年DALI控制系统选型表产品类型产品系列产品型号产品中文描述极数模数（18mm倍数）产品规格/尺寸(mm)DALI 系统元件及附件DCBM1-1608 DALI 线路控制器_1条线路_16输入8输出——12 ——DALI 系统元件及附件DCBM2-1608 DALI 线路控制器_2条线路_16输入8输出——12 ——DALI 系统元件及附件DCP12/30 12V DALI控制器电源_30W 1P 4 ——DALI 系统元件及附件DCP12/60 12V DALI控制器电源_60W 1P 4 ——DALI 系统元件及附件DCP24/30 24V DALI控制器电源_30W 1P 4 ——DALI 系统元件及附件DCP24/60 24V DALI控制器电源_60W 1P 4 ——DALI 系统元件及附件DCDALP200 DALI系统电源_200mA 1P 1 ——DALI 系统元件及附件DCDALP250 DALI系统电源_245mA 1P 1 ——DALI 系统元件及附件DCDALCI2 DALI接口—— 1 ——DALI 系统元件及附件DCDALIO-0402 DC200 4回路输入模块——————DALI 系统元件及附件DCDALO-02 DC200 2回路输出模块——————DALI 感应器DCDALMS TA_DALI 多功能感应器——————DALI 感应器DCPIR360-S 360° 存在感应器——Ø102 x 30mm ——DALI 感应器DCPIR90-C 90° 存在感应器——80 x 65 x 50mm ——DALI 感应器DCPE-S 照度感应器——Ø102 x 30mm ——DALI 控制器DCLCD35 LCD230T 3.5英寸控制器——135 x 105 x 35mm ——DALI 控制器DCLCD35WB LCD230墙面安装底盒——131 x 99 x 52mm ——DALI 控制器DCLCD70 LCD230T 7英寸控制器——————DALI 控制器DCLCD70WB LCD470墙面安装底盒——————15-1115-1215-13施耐德电气 (中国) 有限公司施耐德电气 (中国) 有限公司北京市朝阳区望京东路6号施耐德电气大厦邮编：100102 电话：(010) 84346699 传真：(010) 84501130■上海分公司上海市普陀区云岭东路89号长风国际大厦 5-14楼邮编：200062 电话：(021) 60656699 传真：(021) 60656688■张江办事处上海市浦东新区龙东大道3000号9号楼邮编：201203 电话：(021) 61598888■广州分公司广州市珠江新城临江大道3号发展中心大厦25层邮编：510623 电话：(020) 85185188 传真：(020) 85185190■武汉分公司武汉市汉口建设大道568号新世界国贸大厦I 座37层01、02、03、05单元邮编：430022 电话：(027) 68850668 传真：(027) 68850488■天津办事处天津市河西区围堤道125号天信大厦22层2205-07室邮编：300074 电话：(022) 28408408 传真：(022) 28408410■天津分公司天津市河东区十一经路78号万隆太平洋大厦1401-1404室邮编：300171 电话：(022) 84180888 传真：(022) 84180222■济南办事处山东省济南市顺河街176号齐鲁银行大厦31层邮编：250001 电话：(0531) 8167 8100 传真：(0531) 86121628■青岛办事处青岛崂山区秦岭路18号青岛国展财富中心二号楼四层414室邮编：266061 电话：(0532) 85793001 传真：(0532) 85793002■石家庄办事处石家庄市中山东路303号世贸广场酒店办公楼12层1201室邮编：050011 电话：(0311) 86698713 传真：(0311) 86698723■沈阳办事处沈阳市沈河区青年大街219号华新国际大厦8层F/G/H/I座邮编：110016 电话：(024) 23964339 传真：(024) 23964296■哈尔滨办事处哈尔滨市南岗区红军街15号奥威斯发展大厦21层J座邮编：150001 电话：(0451) 53009797 传真：(0451) 53009640 ■长春办事处长春解放大路 2677号长春光大银行大厦1211-12室邮编：130061 电话：(0431) 88400302/03传真：(0431) 88400301■大连办事处大连沙河口区五一路267号17号楼201-I室邮编：116023 电话：(0411) 84769100 传真：(0411) 84769511■西安办事处陕西省西安市高新区科技二路72号西岳阁201室邮编：710075 电话：(029) 65692599 传真：(029) 65692555■太原办事处太原市府西街268号力鸿大厦B区1003室邮编：030002 电话：(0351) 4937186 传真：(0351) 4937029■乌鲁木齐办事处乌鲁木齐市新华北路5号美丽华酒店A座2521室邮编：830002 电话：(0991) 2825888 ext. 2521传真：(0991) 2848188■南京办事处南京市中山路268号汇杰广场2001-2005室邮编： 210008 电话：(025) 83198399 传真：(025) 83198321■苏州办事处苏州市工业园区苏华路2号国际大厦1711-1712室邮编：215021 电话：(0512) 68622550 传真：(0512) 68622620■无锡办事处无锡市太湖广场永和路28号无锡工商综合大楼17层邮编：214021 电话：(0510) 81009780/61/62传真：(0510) 81009760■南通办事处江苏省南通市工农路111号华辰大厦A座1103室邮编：226000 电话：(0513) 85228138 传真：(0513) 85228134■常州办事处常州市局前街2号常州椿庭楼宾馆1216室邮编：213000 电话：(0519) 88130710 传真：(0519) 88130711■合肥办事处合肥市长江东路1104号古井假日酒店913房间邮编：230011 电话：(0551) 4291993 传真：(0551) 2206956■杭州办事处杭州市滨江区江南大道588号恒鑫大厦10楼邮编：310053 电话：(0571) 89825800 传真：(0571) 89825801■南昌办事处江西省南昌市红谷滩赣江北大道1号中航广场1001-1002室邮编：330008 电话：(0791) 2075750 传真：(0791) 2075751■福州办事处福州市仓山区建新镇闽江大道169号水乡温泉住宅区二期29号楼101单元邮编：350000 电话：(0591) 87114853 传真：(0591) 87112046■洛阳办事处洛阳市涧西区凯旋西路88号华阳广场国际大饭店609室邮编：471003 电话：(0379) 65588678 传真：(0379) 65588679■厦门办事处厦门市思明区厦禾路189号银行中心2502-03 B室邮编：361003 电话：(0592) 2386700 传真：(0592) 2386701■宁波办事处宁波市江东北路1号宁波中信国际大酒店833室邮编：315040 电话：(0574) 87706806 传真：(0574) 87717043■温州办事处温州市车站大道高联大厦写字楼9层B2号邮编：325000 电话：(0577) 86072225 传真：(0577) 86072228■成都办事处成都市科华北路62号力宝大厦22楼1、2、3、5单元邮编：610041 电话：(028) 66853777 传真：(028) 66853778■重庆办事处重庆市渝中区邹容路68号重庆大都会商厦12楼1211-12室邮编：400010 电话：(023) 63839700 传真：(023) 63839707■佛山办事处佛山市祖庙路33号百花广场26层2622-2623室邮编：528000 电话：(0757) 83990312/0029/1312传真：(0757) 83992619■昆明办事处昆明市三市街6号柏联广场A座10楼07-08单元邮编：650021 电话：(0871) 3647550 传真：(0871) 3647552■长沙办事处长沙市劳动西路215号湖南佳程酒店14层01, 10, 11室邮编：410011 电话：(0731) 85112588 传真：(0731) 85159730■郑州办事处郑州市金水路115号中州皇冠假日酒店C座西翼2层邮编：450003 电话：(0371) 6593 9211 传真：(0371) 6593 9213■泰州办事处江苏省泰州市青年南路39号会宾楼永泰酒店8512房间邮编：225300 电话：(0523) 86397849 传真：(0523) 86397847■中山办事处中山市东区兴政路1号中环广场3座1103室邮编：528403 电话：(0760) 88235979 传真：(0760) 88235979■鞍山办事处鞍山市铁东区南胜利路21号万科写字楼2009室邮编：114001 电话：(0412) 5575511/5522传真：(0412) 5573311■烟台办事处烟台市南大街9号金都大厦2516室邮编：264001 电话：(0535) 3393899 传真：(0535) 3393998■扬中办事处扬中市前进北路52号扬中宾馆2018号房间邮编：212000 电话：(0511) 88398528 传真：(0511) 88398538■南宁办事处南宁市青秀区民族大道111号广西发展大厦10层邮编：530000 电话：(0771) 5519761/9762传真：(0771) 5519760■东莞办事处东莞市南城区体育路2号鸿禧中心A406单元邮编：523009 电话：(0769) 22413010 传真：(0769) 22413160■深圳办事处深圳市罗湖区深南东路5047号深圳发展银行大厦17层H-I室邮编：518001 电话：(0755) 25841022 传真：(0755) 82080250■贵阳办事处贵阳市中华南路49号贵航大厦1204室邮编：550002 电话：(0851) 5887006 传真：(0851) 5887009■海口办事处海南省海口市文华路18号海南文华大酒店第六层 607室邮编：570105 电话：(0898) 68597287 传真：(0898) 68597295■施耐德(香港)有限公司香港鱼涌英皇道979号太古坊和域大厦13楼东翼电话：(00852) 25650621 传真：(00852) 28111029■施耐德电气大学中国学习与发展学院北京市朝阳区望京东路6号施耐德电气大厦邮编：100102 电话：(010) 84346699 传真：(010) 8450113015-14。

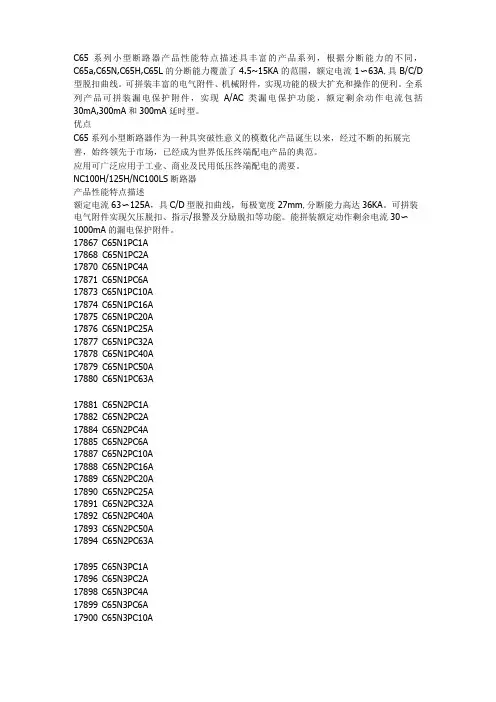

C65系列小型断路器产品性能特点描述具丰富的产品系列，根据分断能力的不同，C65a,C65N,C65H,C65L的分断能力覆盖了4.5~15KA的范围，额定电流1〜63A,具B/C/D 型脱扣曲线。
可拼装丰富的电气附件、机械附件，实现功能的极大扩充和操作的便利。
全系列产品可拼装漏电保护附件，实现A/AC类漏电保护功能，额定剩余动作电流包括30mA,300mA和300mA延时型。
优点C65系列小型断路器作为一种具突破性意义的模数化产品诞生以来，经过不断的拓展完善，始终领先于市场，已经成为世界低压终端配电产品的典范。
应用可广泛应用于工业、商业及民用低压终端配电的需要。
NC100H/125H/NC100LS断路器产品性能特点描述额定电流63〜125A，具C/D型脱扣曲线，每极宽度27mm,分断能力高达36KA。
可拼装电气附件实现欠压脱扣、指示/报警及分励脱扣等功能。
能拼装额定动作剩余电流30〜1000mA的漏电保护附件。
17867C65N1PC1A17868C65N1PC2A17870C65N1PC4A17871C65N1PC6A17873C65N1PC10A17874C65N1PC16A17875C65N1PC20A17876C65N1PC25A17877C65N1PC32A17878C65N1PC40A17879C65N1PC50A17880C65N1PC63A17881C65N2PC1A17882C65N2PC2A17884C65N2PC4A17885C65N2PC6A17887C65N2PC10A17888C65N2PC16A17889C65N2PC20A17890C65N2PC25A17891C65N2PC32A17892C65N2PC40A17893C65N2PC50A17894C65N2PC63A17895C65N3PC1A17896C65N3PC2A17898C65N3PC4A17899C65N3PC6A17900C65N3PC10A17902C65N3PC16A17903C65N3PC20A17904C65N3PC25A17905C65N3PC32A17906C65N 3PC40A17907C65N3PC50A17908C65N3PC63A17909C65N4PC1A17910C65N4PC2A17912C65N4PC4A17913C65N4PC6A17914C65N4PC10A17916C65N4PC16A17917C65N4PC20A17918C65N4PC25A17919C65N4PC32A17920C65N4PC40A17921C65N 4PC50A17922C65N4PC63A17924C65N1PD1A17925C65N1PD2A17927C65N1PD4A17928C65N1PD6A17929C65N1PD 10A17931C65N1PD16A17932C65N1PD20A17933C65N1PD25A17934C65N1PD32A17935C 65N1PD40A17987C65N1PD50A17988C65N1PD63A17936C65N2PD1A17937C65N2PD2A17939C65N2PD4A17940C65N2PD6A17941C65N2PD 10A17943C65N2PD16A17944C65N2PD20A17945C65N2PD25A17946C65N2PD32A17947C65N2PD40A17989C65N2PD50A17990C65N2PD63A17948C65N3PD1A17949C65N3PD2A17951C65N3PD4A17952C65N3PD6A17953C65N3PD10A17955C65N3PD16A17956C65N3PD20A17957C65N3PD25A17958C65N3PD32A17959C65N3PD40A17991C65N3PD50A17992C65N3PD63A17960C65N4PD1A17961C65N4PD2A17963C65N4PD4A17964C65N4PD6A17965C65N4PD10A17967C65N4PD16A17968C65N4PD20A17969C65N4PD25A17985C65N4PD32A17986C65N4PD40A17993C65N4PD50A17994C65N4PD63AC65L断路器技术参数标准：IEC60947-2/GB14048.2脱扣曲线：C/D额定电压：1PAC230V2/3/4PAC400V额定电流：1-63A分断能力：15kAReferenceDescription订货号说明917036C65L1PC1A917037C65L1PC2A917038C65L1PC4A917039C65L1PC6A917040C65L1PC10A917041C65L1PC16A917042C6 5L1PC20A917043C65L1PC25A917044C65L1PC32A917045C65L1PC40A917046C65L1PC50 A917047C65L1PC63A917048C65L2PC1A917049C65L2PC2A917050C65L2PC4A917051C65L2PC6A917052C65L2 PC10A917053C65L2PC16A917054C65L2PC20A917055C65L2PC25A917056C65L2PC32A9 17057C65L2PC40A917058C65L2PC50A917059C65L2PC63A917060C65L3PC1A917061C65L3PC2A917062C65L3PC4A917063C65L3PC6A917064C65L3 PC10A917065C65L3PC16A917066C65L3PC20A917067C65L3PC25A917068C65L3PC32A9 17069C65L3PC40A917070C65L3PC50A917071C65L3PC63A917072C65L4PC1A917073C65L4PC2A917074C65L4PC4A917075C65L4PC6A917076C65L4 PC10A917077C65L4PC16A917078C65L4PC20A917079C65L4PC25A917080C65L4PC32A917081C65L4PC40A917082C65L4PC50A917083 C65L4PC63A917084C65L1PD1A917085C65L1PD2A917086C65L1PD4A917087C65L1PD6A917088C65L 1PD10A917089C65L1PD16A917090C65L1PD20A917091C65L1PD25A917092C65L1PD32A 917093C65L1PD40A917094C65L1PD50A917095C65L1PD63A917096C65L2PD1A917097C65L2PD2A917098C65L2PD4A917099C65L2PD6A917100C65L 2PD10A917101C65L2PD16A917102C65L2PD20A917103C65L2PD25A917104C65L2PD32A 917105C65L2PD40A917106C65L2PD50A917107C65L2PD63A917108C65L3PD1A917109C65L3PD2A917110C65L3PD4A917111C65L3PD6A917112C65L 3PD10A917113C65L3PD16A917114C65L3PD20A917115C65L3PD25A917116C65L3PD32A 917117C65L3PD40A917118C65L3PD50A917119C65L3PD63A917120C65L4PD1A917121C65L4PD2A917122C65L4PD4A917123C65L4PD6A917124C65L 4PD10A917125C65L4PD16A917126C65L4PD20A917127C65L4PD25A917128C65L4PD32A 917129C65L4PD40A917130C65L4PD50A917131C65L4PD63AC65H断路器技术参数标准：IEC60898/GB10963-1999脱扣曲线：C/D额定电压：1PAC230V 2/3/4PAC400V额定电流：1-63A分断能力：10kAReferenceDescription订货号说明17570C65H1PC1A17571C65H1PC2A17573C65H1PC4A17574C65H1PC6A17575C65H1PC10A17577C65H1PC16A17578C65H1PC20A17579C65H1PC25A17580C65H1PC32A17581C65H1PC40A17582C65H1PC50A17583C65H1PC63A17584C65H2PC1A17585C65H2PC2A17587C65H2PC4A17588C65H2PC6A17589C65H2PC10A17591C65H2PC16A17592C65H2PC20A 17593C65H2PC25A 17594C65H2PC32A 17595C65H2PC40A 17596C65H2PC50A 17597 C65H2PC63A施耐德接触器LC1-D300＊7C380VAC/300A,160KWLC1-F330＊＊＊380VAC/330A,160KW380VAC/18A7.5KW380VAC/38A18.5KW380VAC/50A,22KW380VAC/95A,45KW380VAC/80A,37KWLC1-D11500＊5C380VAC/115A,55KWLC1-D3210＊＊＊380VAC/32A15KWLC1-D2501＊5N380VAC/25A11KWLC1-D3801＊＊＊380VAC/38A18.5KWLC1-D15000＊7C380VAC/150A,75KWLC1-D17000＊7C380VAC/170A,90KWLC1-D1210＊5N380VAC/12A5.5KWLC1-D1201＊＊＊380VAC/12A5.5KWLC1-D2510＊＊＊380VAC/25A11KWLC1-D1210＊＊＊380VAC/12A5.5KWLC1-D2510＊5N380VAC/25A11KWLC1-D3201＊＊＊380VAC/32A15KWLC1-D6511＊＊＊380VAC/65A,30KWLC1-D205＊5C380VAC/205A,110KWLC1-D245＊5C380VAC/245A132KWLC1-D245＊7C380VAC245A,132KWLC1-F185＊＊＊380VAC185A,90KWLC1-D1810＊＊＊ LC1-D3810＊＊＊ LC1-D5011＊＊＊ LC1-D9511＊＊＊ LC1-D8011＊＊＊LC1-D1810＊5N380VAC/18A7.5KWLC1-D0601＊5N380VAC/6A2.2KWLC1-D11500＊7C380VAC/115A,55KWLC1-D2501＊＊＊380VAC/25A11KWLC1-F115＊＊＊380VAC/115A,55KWLC1-F225＊＊＊380VAC/225A,110KWLC1-D0910＊5N380VAC/9A4KWLC1-D1801＊＊＊380VAC/18A7.5KWLC1-D0910＊＊＊380VAC/9A4KWLC1-D4011＊＊＊380VAC/40A18.5KWLC1-D1201＊5N380VAC/12A5.5KWLC1-D0901＊5N380VAC/9A4KWLC1-D0610＊5N380VAC/6A2.2KWLC1-D0901＊＊＊380VAC/9A4KWLC1-D1801＊5N380VAC/18A7.5KW施耐德热继电器（经济型LR2-D1306＊0.37KWLR2-D1310＊2.2KWLR2-D1353＊15KWLR2-D3363＊LR2-D1314＊4KWLR2-D2355＊15KWLR2-D1316＊ 5.5KWLR2-D3359＊25KWLR2-D3365＊LR2-D1312＊3-3.7KWLR2-D1321＊7.5KW LR2-D1322＊11KW LR2-D3353＊15KW LR2-D4365＊LR2-D1301＊＊LR2-D1302＊＊LR2-D1303＊＊LR2-D3322＊LR2-D3357＊LR2-D1308＊LR2-D3361＊LR2-D4369＊LR2-D1307＊LR2-D2353＊LR2-D3355＊11KW22KW1.1-1.5KW 30KW0.55-0.75KW 15KW18.5KWLR2-D1304＊＊LR2-D4367＊。
施耐德电气选型手册施耐德低压电器选型接触器:I<=7.5A LC1-D0922M5C I<=98A LC1-D11522M5C I<=10A LC1-D1222M5CI<=128A LC1-D15022M5C; I<=15.3A LC1-D1822M5C I<=145A LC1-D17022M5CI<=21A LC1-D2522M5C I<=175A LC1-D20522M5C I<=27.2A LC1-D3222M5C I<=210A LC1-D24522M5C I<=34A LC1-D4022M5C I<=260A LC1-D30022M5C I<=42.2A LC1-D5022M5C ; I<=350A LC1-D41022M5C I<=55.5A LC1-D6522M5C I<=410A LC1-D47522M5C I<=68A LC1-D8022M5C I<=540A LC1-D62022M5C I<=82A LC1-D9522M5C 热继电器:I<=0.16A LRD-01C I<=18A LRD-21C I<=0.25A LRD-02C I<=24A LRD-22CI<=0.40A LRD-03C I<=32A LRD-32C I<=0.63A LRD-04C I<=38A LRD-35C I<=1A LRD-05C I<=50A LRD-3357CI<=1.6A LRD-06C I<=65A LRD-3359CI<=2.5A LRD-07C I<=70A LRD-3361CI<=4A LRD-08C I<=80A LRD-3363CI<=6A LRD-10C I<=104A LRD-4365 I<=8A LRD-12C I<=120A LRD-4367I<=10A LRD-14C I<=140A LRD-4369I<=13A LRD-16C空气开关:电机的: 配电的:I<=11A NSX100HMA12.5 3P I<=13A NSX100HTM16 3PI<=23A NSX100HMA25 3P I<=18A NSX100HTM25 3PI<=45A NSX100HMA50 3P I<=29A NSX100HTM32 3PI<=70A NSX100HMA80 3P I<=35A NSX100HTM40 3PI<=90A NSX100HMA100 3P I<=45A NSX100HTM50 3PI<=140A NSX160HMA160 3P I<=55A NSX100HTM63 3PI<=230A NSX250HMA250 3P I<=70A NSX100HTM80 3PI<=360A NSX400HMIC2.3M 400 3P I<=90A NSX100HTM100 3PI<=570A NSX630HMIC2.3M 630 3P I<=110A NSX160HTM125 3PI<=140A NSX160HTM160 3PI<=180A NSX250HTM200 3PI<=225A NSX250HTM250 3PI<=360A NSX400HMIC2.3 400 3P I<=600A NSX630HMIC2.3 630 3P 三、中间继电器40、31、22CA2-DN??M5C常闭接点数量常开接点数量四、框架断路器:I=800A 型号:MT08N13P MIC 5.0AI=1000A 型号:MT10N13P MIC 5.0AI=1250A 型号:MT12N13P MIC 5.0AI=1600A 型号:MT16H13P MIC 5.0AI=2000A 型号:MT20H13P MIC 5.0AI=2500A 型号:MT25H13P MIC 5.0AI=3200A 型号:MT32H13P MIC 5.0AI=4000A 型号:MT40H13P MIC 5.0ATD101B(分体式，P<=45kW)TD101BB(分体式，P>45kW，用三只电流互感器)TD101B-#-M(#用数字1~5代替，1:1A、2:6.3A、3:25A、4:63A、5:100A)(M代表有4~20mA输出，不输出时取消M)TD101BB-#-M(#用数字6~7代替，6:200A、7:400A)(M代表有4~20mA输出，不输出时取消M) 并注明电流互感器的变比。
