施耐德篇低压电器元件知识一

  • 格式：ppt
  • 大小：2.73 MB
  • 文档页数：36

下载文档原格式

  / 36

合集下载

施耐德最新NW低压断路器介绍

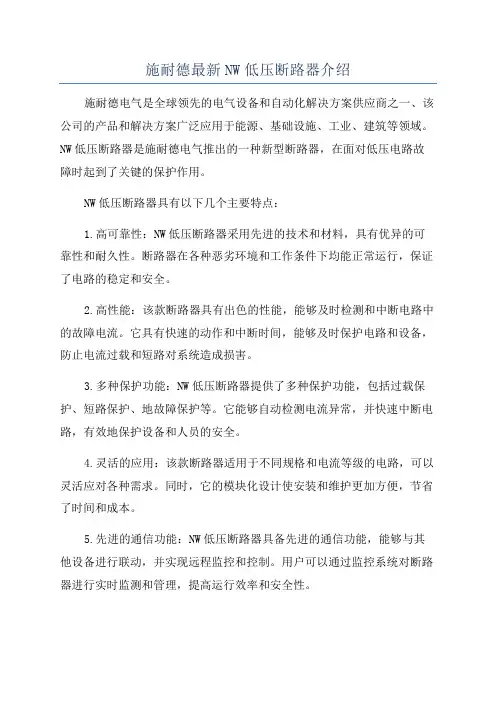

施耐德最新NW低压断路器介绍

施耐德最新NW低压断路器介绍施耐德电气是全球领先的电气设备和自动化解决方案供应商之一、该公司的产品和解决方案广泛应用于能源、基础设施、工业、建筑等领域。

NW低压断路器是施耐德电气推出的一种新型断路器，在面对低压电路故障时起到了关键的保护作用。

NW低压断路器具有以下几个主要特点：1.高可靠性：NW低压断路器采用先进的技术和材料，具有优异的可靠性和耐久性。

断路器在各种恶劣环境和工作条件下均能正常运行，保证了电路的稳定和安全。

2.高性能：该款断路器具有出色的性能，能够及时检测和中断电路中的故障电流。

它具有快速的动作和中断时间，能够及时保护电路和设备，防止电流过载和短路对系统造成损害。

3.多种保护功能：NW低压断路器提供了多种保护功能，包括过载保护、短路保护、地故障保护等。

它能够自动检测电流异常，并快速中断电路，有效地保护设备和人员的安全。

4.灵活的应用：该款断路器适用于不同规格和电流等级的电路，可以灵活应对各种需求。

同时，它的模块化设计使安装和维护更加方便，节省了时间和成本。

5.先进的通信功能：NW低压断路器具备先进的通信功能，能够与其他设备进行联动，并实现远程监控和控制。

用户可以通过监控系统对断路器进行实时监测和管理，提高运行效率和安全性。

施耐德电气的NW低压断路器已经在各个行业得到了广泛应用。

它不仅广泛用于工业生产线、商业建筑和公共设施等场所的电气系统中，还被应用于能源、交通、电信等领域。

总的来说，施耐德电气的NW低压断路器具有高可靠性、高性能、多种保护功能、灵活的应用以及先进的通信功能等特点。

它能够有效地保护电路和设备，提高运行效率和安全性。

通过不断创新和技术升级，施耐德电气将继续推出更加先进的产品，满足客户的需求。

施耐德Smart Panel--低压电器

施耐德Smart Panel--低压电器

Panel board supervisor C120 / NG125 / NSX NA iC60
Smartlink Ethernet Smartlink
IFE / Smartlink Ethernet Smartlink
Connect
新版 产品手册
选型和配置 指南
ቤተ መጻሕፍቲ ባይዱ
配置上图宣 产品 & 网关 选型表 传简页 招投标技术 手册 标准上图标 注典型图
智能配电柜
“智能互联”将受益于全球能源管理服务: 能源管理，网络管理和资产管理 > 以太网连接 – 广泛使用的开放协议，实 现设备间、以及配电系统的互联互通
> 详细的能源和设备数据可视化 – 随时随 地基于详细的数据科学地管理设备运行 > 快速、有效传输到手机或电脑上的预防 性 维护和故障报警信息
VS
硬件
真正、首次 整合 框架、塑壳、微断、电表、网关的完整通信系统方案
Smart Panel 低压配电智能系统方案
适用于Masterpact , Compact NS & NSX 系列断路器 应用 ● 应用于低压断路器,具有以太通讯协议 ● 内嵌网页浏览方式来实现能源监测及设备控制 ● 可作为Modbus串口总线的Master设备 性能 ● 具有两个2 RJ45端口, 实现串行连接 ● 可连接Modbus从设备(多个IFM连接)
卖点 ● ULP连接方式 ● Modbus设备的自动检测 ● 具有通过Email来发送报警信息的功能
Smart Panel 低压配电智能系统方案
适用于Masterpact , Compact NS & NSX 系列断路器的输入输出模块 应用 ● 8个预设定的应用,包括抽架管理(如:抽架模块管理,断路器状态以及照 明控制) ● 12个用户自定义的应用可实现: ● 保护功能 ● 控制功能 ● 能源监控功能 性能 ● 6个数字输入 ● 1个模拟输入(如PTC, PT100) ● 3个数字输出以及通过继电器输出 ● 24VDC输入 卖点 ● 适用于低压断路器的各种不同应用

施奈德2010年培训讲义汇总(内部资料)

施奈德2010年培训讲义汇总(内部资料)
● IEC 60439-1 根据利用隔板或分成不同间隔的内部分隔等级，规 定四种分隔“形式” ● 分隔能达到: ● 防触及相邻功能单元的带电部件的保护 ● 限制发生不测故障的可能性 ● 防外来固体从装置的一个单元进入相邻单元的保护
SLIC- LVDI training – Chen ke – 2009 April
回路导体的截面 根据规范和用电设备要 求校验最大电压降
校验电缆热稳定 选定开关动作时间 IT 或 TN 系统 选定开关短延时
确定导体的截面积
TT 系统
校验回路的电缆 最大允许长度
确认电缆线路的截面积和选择它的电气保护
SLIC- LVDI training – Chen ke – 2009 April
●短路保护：保护电器应在短路电流对导体和连接件产生的热效应和机 械力造成危害之前分断该短路电流。
● 短路保护电器的分段能力不应小于保护电器安装处的预期短路电流——断路器 厂家的产品资料 ● 应在短路电流使导体达到允许的极限温度之前分断该短路电流—— t<=(K^*S^)/I^
●接地故障保护:当发生带电导体与外露可导电部分、装置外可导电部 分、PE线、PEN线、大地之间的接地故障时，保护电器必须自动切 断该故障电路，以防止人身间接电击、电气火灾等事故。
● 不同的接地系统有不同的保护要求。
●例外情况
SLIC- LVDI training – Chen ke – 2009 April 29
低压配电线路保护的一般要求
●针对三种配电线路故障，分断故障电流或发出故障报警信号。 ●低压配电线路上下级保护电器的动作应该有选择性。 ●低压配电线路的保护应与配电系统的特征及接地方式相适应。 ●特殊的用电设备的保护。
本次讲座重点

施耐德开关柜基础知识培训

施耐德开关柜基础知识培训
一般工业用途的开关柜在污染等级3环境下使用
施耐德电气低压盘柜部
14
额定冲击耐受电压（Uimp） ：
在规定的试验条件下，开关柜中的电路能够承 受的 定波形和极性的 脉冲电压峰值，而且电气间隙值参照此电压值确定
额定绝缘电压（Ui） ：
介电试验电压和爬电距离都参照此电压值确定
施耐德电气低压盘柜部
15
主母线
配电母线 即垂直母线
下进线
抽屉功能单元 马达回路
固定式功 能单元 配电回路
PC柜
施耐德电气低压盘柜部
MCC柜 MCC柜 MCC柜
下出线
23
低压开关柜技术协议表
制造及验收标准 污染等级 额定工作电压 额定绝缘电压 外形尺寸（长x宽x深）及柜型 柜体 外壳颜色及表面处理 外壳防护等级 联拼方式 进线方式 出线方式 柜内分割方式 母线系统接地型式 主母线额定电流(A) 主母线短时耐受电流有效值/峰值（KA） 主母线规格 母线 主母线表面处理 配电母线额定电流(A) 配电母线短时耐受电流有效值/峰值（KA） 配电母线规格 配电母线表面处理
尺寸
高mm：2200 宽mm：400，600，800，1000，1200 深mm：600，800，1000 每面柜最多抽屉数：30个
施耐德电气低压盘柜部
29
SIEMENS：SIVACON8PV低压开关柜
主要生产及代理：
江苏西门控电器有限公司(西门子与江苏华鹏合作企业，年产值1.5亿, 8PV, 8PT） 西门子制造工程中心有限公司（西门子公司与上海宝钢于1995年合资 ，低压柜SIMOCON、SIMOTROL、SOMODRAW） 北京第二开关厂 (8PT) 北京华东开关厂 （8PT) 江苏长江电器股份 (Sikus)

施耐德电气知识资料

施耐德电气知识资料

电气知识培训主要培训内容：一．无功功率补偿柜.二．施耐德常用产品选型说明(Masterpact MT/MW). 三．Masterpact MT/MW的性能.四．接地系统.五．通过事例介绍原理(位置控制线路原理图).将若干个回路组合装配成低压开关柜一.无功功率补偿柜1．作用为了减少长距离输送无功电能节约能源，减少电压降以维持供电母线的电压水平，我们需要进行无功补偿提高功率因数cosØ。

施耐德电气公司的低压无功补偿产品我们用到的主要有Varplus M电容器，Varlogic控制器和LC1-D.K专用电容接触器等。

2．Varplus M1和Varplus M4电容器组合成较大容量电容器时，应遵守的规则如下：⏹M1和M1之间可以组合，M4只能和M1组合，M4之间不可以组合。

⏹M1的组装数量最多为4个，即最大组合为：1xM4+4xM1.⏹230V电容器的最大组装容量为60 kvar,其他电压登记电容器的最大组装容量为100kvar注意：2个M4电容器不能组装在一起。

3. 确定无功补偿的电容器容量按装置的有功功率和功率因数计算：Qc (kvar) = P (kW) x (tanØ-tanØ’)其中tanØ市根据补偿前装置的功率因数cosØ计算而来，tanØ’是根据补偿后的cosØ’换算而来，P为装置的有功功率：Qc为无功电容器容量。

4.确定应该选用标准型，加大型或失谐型电容器.根据电网中谐波污染程度选择电容器设备：⏹Gh/Sn <= 5%,可使用标准型Varplus T电容器⏹5% < Gh/Sn <= 15%,可使用标准型Varplus M电容器⏹15% < Gh/Sn <= 25%,可使用加大型Varplus H电容器，这种电容器能承受谐波冲击⏹25% < Gh/Sn <= 60%,可使用失谐型Varplus DR电容器，这种电容器能承受谐波冲击⏹Gh/Sn > 60%,需要安装滤波装置。

施耐德电气之低压配电

施耐德电气之低压配电
功率因数
在电路中，功率因数角是电流滞后电压的角度。 物理意义：对于设备来说，功率因数反映的是能量转换过程中有用功率占总功率的比例。 举例：母线提供给电机的是视在功率；电机中转换为机械做功的部分是有功功率,提供磁场
的电流为无功电流。
功率因数降低的原因
功率因数，或 cos 以 0 到 1.0 之间的数值来表示。 功率因数为 1.0 不含无功功率 功率因数低于 0.9 一般认为较差 系统中有较多的无功功率，其功率因数会较低 电路中电流与电压的空间矢量关系由电阻和电感决定；由于感性负载的存在，电流滞后电
压一定的角度。 物理意义：非阻性负载；为了实现能量转换而消耗的功率，最终转化为热量。
2020/4/23
B
13
各类设备的功率因数
设备
普通的感 应电动机工 作在:
白炽灯
0% 负载 25% 负载 50% 负载 75% 负载 100% 负载
荧光灯
气体放电灯
电阻炉
感应炉
介质加热炉
电阻焊接机
施耐德电气-低压配 电基础知识
电力配电系统示意图
2020/4/23
发电机 架空线路
HV/MV 变电所
变压器
MV/MV配电所
埋地电缆
电动机
工业
B
MV/LV变电所
2
配电电网常识
根据IEC60038 / GB10056标准
低压：1000V以下 中压：10kV, 20kV, 35kV 高压/超高压：110kV, 220kV, 330kV, 500kV 相电压和线电压的关系 UL/Un = 400V/230V = 3
断路器
R 极小
对于 S>100kVA R 极小 R 极小
X = Uo2 (1)

施耐德低压培训Schneider1低压配电原理

低压配电原理
电网
? 根据 IEC60038标准电压: 低压100 V - 1000 V
o 3 相 (4 线) 或 3 相 (3 线): 230/400 V
o 277/480 V; 400/690 V; 1000 V o 单相 (3 线系统):
120/240 V
? 根据 IEC60038标准电压: o中压 10 kV, 20 kV, 35 kV o高压/超高压
2,5v 20 A
2,5v 20 A
1,5v 16 A
1,5v 16 A
2,5v 20 A
8x
8x
浴室
4
BTT 市场部
3
低压配电原理
基本功能
? 分断: o 切实分断指示 o 可视分断 ? 控制: o 功能性控制 o 紧急分断 o 紧急停止 o 机械方面服务分断 ? 以下电气保护: o 过流 o 短路 o 绝缘故障 4
BTT 市场部
电路图中符号
? 接地 ? 外壳 ? 2线 ? 3线 ? 4线
? PE 绿色 黄色
? N 浅蓝色
? Ph1 红色
? Ph2 棕色
? Ph3 黑色 4
13
低压配电原理
截面积的定义方法
? 与以下元素有关: o 工作电流 Ib o 额定电流 In 或 Ir (保护设备额定值) o 导线类型 (铝, 铜) o 绝缘类型 (PVC, PRC...) o 电缆类型 (单芯或多芯) o 安装方式 (电缆槽, 母线槽...) o 接近系数 (回路个数) 4
110kV,220kV,330kV,500kV o 注意: 以下关系
400 V / 230 V = 3 4
BTT 市场部
1
低压配电原理

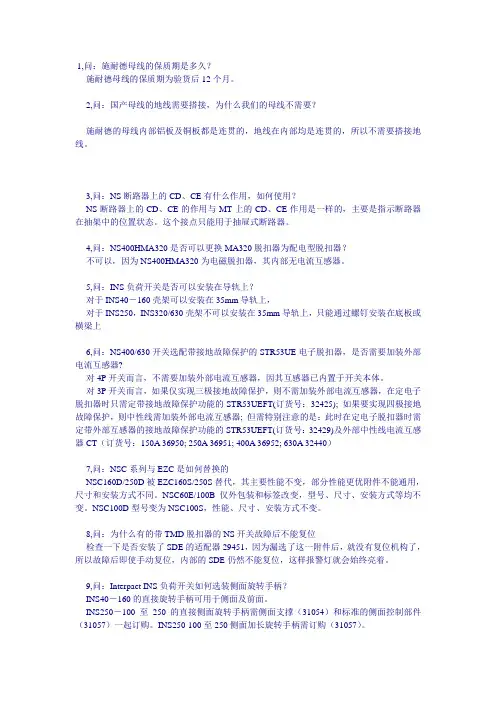

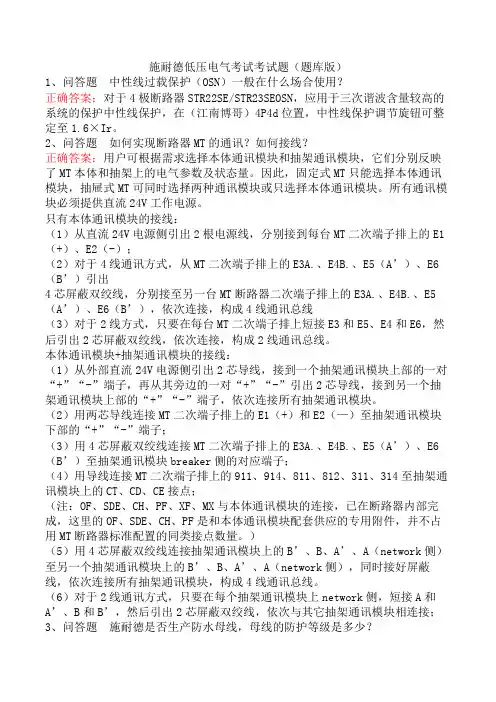

施奈德低压电器知识问答

1,问：施耐德母线的保质期是多久？施耐德母线的保质期为验货后12个月。

2,问：国产母线的地线需要搭接，为什么我们的母线不需要？施耐德的母线内部铝板及铜板都是连贯的，地线在内部均是连贯的，所以不需要搭接地线。

3,问：NS断路器上的CD、CE有什么作用，如何使用？NS断路器上的CD、CE的作用与MT上的CD、CE作用是一样的，主要是指示断路器在抽架中的位置状态。

这个接点只能用于抽屉式断路器。

4,问：NS400HMA320是否可以更换MA320脱扣器为配电型脱扣器？不可以，因为NS400HMA320为电磁脱扣器，其内部无电流互感器。

5,问：INS负荷开关是否可以安装在导轨上？对于INS40－160壳架可以安装在35mm导轨上，对于INS250，INS320/630壳架不可以安装在35mm导轨上，只能通过螺钉安装在底板或横梁上6,问：NS400/630开关选配带接地故障保护的STR53UE电子脱扣器，是否需要加装外部电流互感器?对4P开关而言，不需要加装外部电流互感器，因其互感器已内置于开关本体。

对3P开关而言，如果仅实现三极接地故障保护，则不需加装外部电流互感器，在定电子脱扣器时只需定带接地故障保护功能的STR53UEFT(订货号：32425); 如果要实现四极接地故障保护，则中性线需加装外部电流互感器; 但需特别注意的是：此时在定电子脱扣器时需定带外部互感器的接地故障保护功能的STR53UEFT(订货号：32429)及外部中性线电流互感器CT（订货号：150A 36950; 250A 36951; 400A 36952; 630A 32440）7,问：NSC系列与EZC是如何替换的NSC160D/250D被EZC160S/250S替代，其主要性能不变，部分性能更优附件不能通用，尺寸和安装方式不同。

NSC60E/100B仅外包装和标签改变，型号、尺寸、安装方式等均不变。

NSC100D型号变为NSC100S，性能、尺寸、安装方式不变。

低压配电基础知识 施耐德

? 如果不减少带有低功率因数的高视在 负荷，则从发电站到工厂支路的整个 电气网络，必须能承载比需要大的电 流负荷
? 损耗增加，设备温升严重 ? 线路上压降增加，设备端电压下降，
影响正常工作 ? 供电管理局制定商业和工业的收费标
准，奖励高功率因数运行，处罚低功 率因数运行用户。通常功率因数应大 于0.85，高压供电的工业用户，高压侧 大于0.9
Apr-20 BTT Marketing
9
低压配电基本常识
? 电位
? 电压：两点之间的电位差
? 短路
? 单相短路 ? 两相短路 ? 三相短路
? 过载
? 线路所带负荷容量超过了线路的设计容量 ? 在电气上无损的电路中发生的过电流
? 电能质量
? 电压：偏差允许值范围±7%(10KV三相线路） ? 频率：偏差允许值范围±0.2Hz ? 波形：正弦曲线（电压谐波含有率）
3
? 功率与功率因数 ? 瞬时功率、有功功率、无功功率、视在功率 ? 功率因数：电压与电流夹角的余弦值
? 电压与电流的关系 ? 电阻性、电感性、电容性
Apr-20 BTT Marketing
11
交流电路中的基本公式
? 欧姆定律 R ＝ U/I
? 电流的热效应 Q = I2RT
? 功率
P = Q/T = UI
Apr-20 BTT Marketing
功率 kVA 因数 1.0 100
0.95 105 0.90 111
0.80 125 0.70 143 0.60 167
? 额定频率：额定条件下正弦电路中正弦量每秒钟变化的次数称为频率 f(Hz) ? 我国电网标准频率是50Hz，美国、日本采用 60Hz
? 额定电流：额定电压额定频率下，达到额定功率的电流 -- Ie ? 正弦交流电路中的电流是有效值（均方根值）

施耐德 PCP低压电器


施耐德电气公司HR-SUYU 2002
DISCOVERY / 第三章 / 12
4. 接触器
接触器一般由三个元件组成: ➢由铁芯和线圈组成的电磁铁，这是接触器的动力元件 ➢包括在控制部分中的保障自供电和接触器状态信号指示的辅助触头 ➢包括在主电路部分中的负责接通和断开主电路中电流的电极
接触器的工作特点 ➢通断必须是迅速和肯定的 ➢由小电流、小截面导体的控制系统控制大电流的主回路 安全、节能。 ➢无论处于断续工作制还是连续工作性，都保证相同的功能 ➢为远距离操作、多地操作，集中控制提供了条件 ➢经受所有故障电流，包括短路和过载 ➢最频繁的切换操作，其通断次数在正常情况下远远高于保护元件和隔离元件
1. Compact 系列塑壳断路器 (MCCB) — NSC 开关
保护: 标准保护单元，提供 2 段保护
➢ 过负荷：热保护
固定
➢ 短 路：磁保护
固定
Icu(kA)
18kA
10kA
B
D
D
D
NSC100B NSC100D NSC160D
NSC250D
施耐德电气公司HR-SUYU 2002
Ir Im
分断能力 (AC 380V)
➢ 正装、侧装辅助触点 ➢ 短路故障模块 ➢ 欠压保护功能及分励脱扣功能
DISCOVERY / 第三章 / 9
3. GV2 系列电动机起动器
专为电动机运行而设置的产品
短路信号触头
故障信号触头+ 瞬时辅助触头
欠压脱扣
欠压脱扣 分励脱扣
施耐德电气公司HR-SUYU 2002
瞬时辅助触头
瞬时辅助触头
DISCOVERY / 第三章 / 10
DISCOVERY / 第三章 / 7
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

6
8 9 12 13
QF
断路 器原 1.8 低压断路器原理及符号 (a) 原理图； (b) 符号
NSX 系列
高压 与低 压之 间的 概念
测量 多种 必须 的参 数量
NS80~1600A系列
NX 系列
控制 单元
EZD100~630A系列
NSD 系列
四个系列产品的对比
Icu：额定极限短路分断能力 Ics：额定运行短路分断能力
额定短路接通能力（Icm）： 额定短路接通能力（Icm）：
在规定的条件下，断路器能够接通的电流值，用最大预期电 流峰值来表示
机械特性： 机械特性：
基 本 参 数
多极分断（同时或不同时） 可见的分断或确实可靠的分断指示 可锁性
一、MT系列产品 MT系列产品
隔离开关
在断开位置上能满足对隔离器隔离要求的一种开关。
负荷开关 术 语 名 词 解 释
能够带负荷接通和分断正常电路条件下的电流的开关电器。
断路器
能接通承载和分断正常电路条件下的电流，也能在规定的非 正常条件下（例如短路条件）接通承载电流一定时间和分断电流 的一种机械开关电器。
主要功能
分断
断开装置的全部或部分电源在下述情况下可保障人身安全： 工作时维护设备，维修故障线路，更换设备
NS
80~1600A
NSE
100~630A
2~3段
系列 产品 对比
EZD
100~630A
2~3段
NSE100~630A系列
NSE 系列
1.什么情况下选用 断路器？ 什么情况下选用4P断路器 什么情况下选用 断路器？ 对TT和IT接地系统的三相电源进线处，应选用4P断路器；如电气装置 有一用一备双电源倒换供电时，且两路电源进线上装有RCD，则此两 路进线开关必须为4P断路器。 2.什么是接地故障保护和漏电保护？ 什么是接地故障保护和漏电保护？ 什么是接地故障保护和漏电保护 相线和电气设备或装置外露可导电部分、电气装置外可导电部分、大 地之间的短路，称为接地故障，为防止这种故障造成的危害而采用的 保护叫做接地故障保护； 漏电保护专指为防止小电流（mA）接地故障造成人身触电、火灾等危 害而加装的保护。
控 制 单 元
样 式
高压 与低 压之 间的 概念
二、MTE系列产品 MTE系列产品
• N型：适用于建筑配电系统及工业领域 型 • H型：适用于大容量变压器或并联运行的低 型 压配电系统 H=85KA，2000~4000A H=65KA，400~1600A N=65KA，2000~4000A N=50KA，400~1600A MTE 系列
控制
保证接通和断开部分或全部正常工作设备的电源断开设备电 源，用于设备维护和应急
主 要 功 能
保护
当发生电气故障时，可自动断开部分装置的电源----保护设 备，保护人身安全
隔离
为了安全，将装置、母线从其供电的电源隔离，构成独立的 不带电的部分
低压断路器的分类（GB14048.2)
1.按使用类别分: A类和B类 2.按用途分: 配电用和保护电动机用 3.按结构型式分: 空气式(万能式)和塑料外壳式(模压外壳式) 4.按是否适合隔离分: 适合隔离和不适合隔离 5.按安装方式分: 固定式\插入式\抽屉式
施 耐 德 简 介
施耐德框架断路器
施耐德框架断路器
MT系列产品 1、MT系列产品 MTE系列产品 2、MTE系列产品 MW系列产品 停产） 系列产品（ 3、MW系列产品（停产） NT，NW船用出口型 4、NT，NW船用出口型
低 压 框 架 断 路 器
术语解释
开关电器
用于接通或分断一个或几个电路中电流的电器。
断 路 器 知 识
负荷开关型号： 负荷开关型号：
NA，HA
Micrologic控制单元 Micrologic控制单元
基本型：2.0,5.0 电流表:5.0A,6.0A 电能表:5.0D,6.0D 控制 单元
NT，NW船用出口型 NT，NW船用出口型
产品规格
额定电流800~4000A N，H1，H2性能水平
产品特点
断 路 器 知 识
8. Micrologic 5.0A MW控制单元什么情况下无法测量电流? 当MW断路器空载或负荷电流小于20%In时，5.0A控制单元无法测量显 示电流值。
9. 断路器通常需要配置的附件有哪些 断路器通常需要配置的附件有哪些? 固定式：控制单元、MCH电动触能机构、MX分励线圈、XF合闸线 圈、CDP门框、OF辅助触点，CC消弧罩盖。 抽屉式：控制单元、MCH电动触能机构、MX分励线圈、XF合闸线 圈、VO安全隔板、CC消弧罩盖、CB二次端子盖板、CDP门框、 OF辅助触点。 10.M断路器的 断路器的CCP与CDP有什么区别 有什么区别? 断路器的 与 有什么区别 CDP为不带盖的门框，防护等级为IP405；CCP为带透明盖的门框， 防护等级为IP549。自M08至M63，CDP与CDP只有一种规格尺寸。
断 路 器 知 识
3.应用于直流回路的断路器如何选型？ 应用于直流回路的断路器如何选型？ 应用于直流回路的断路器如何选型 对MCB小型断路器，首推C32H-DC专用直流断路器；当不满足要求 时，建议使用C65H和NC100H。 对MCCB塑壳断路器，NS100-250A选用TM热磁脱扣器，NS400-630 选用MP直流型脱扣器，NS800～1250不能用于直流回路。 对ACB空气断路器，使用专用的Masterpact NW 直流断路器，额定电 流最大至4000A，运行电压最大至DC900V。
为了帮助保护您的隐私，PowerPoint 禁止自动下载此外部图片。若要下载并显示此图片，请单击消息栏中的 “选项”，然后单击 “启用外部内容 ”。
施耐德电气（中国） 施耐德电气（中国）集团限公司是一家法国施耐德
在中国独资建立的以专业制造、开发和生产自动化控制开关电器的 高新技术企业。公司拥有现代化的生产检测设备及一支高素质的研 发队伍和管理团队、团队的骨干人员具备优良的专业知识、不断的 吸纳国际先进的技术和设计理念、为产品的质量品质提供了可靠的 保证,公司现所有产品完全符合IEC标准和国家标准。公司产品广泛 应用于：冶金、煤矿、钢铁、石化、港口、船舶、铁路、机电、大 冶金、 冶金 煤矿、钢铁、石化、港口、船舶、铁路、机电、 型商场等行业的供电控制系统。公司建立了完善的质量保证系统、 并通过了ISO9001-2000质量体系认证、所有产品已获得国家强制性 产品认证及自愿性认证。 施耐德电气（中国）集团限公司将一如既往地以高标准要求自 身、充分利用深厚的专业知识与管理经验、不断研制、开发新品为 电力自动化领域提供一流的解决方案！ 产品功能齐全、 多年来、由于公司产品功能齐全、性能可靠、价格合理、交货 产品功能齐全 性能可靠、价格合理、 及时、服务周到、 及时、服务周到、赢得了广大顾客的信任和好评。雄厚的技术力量、 精湛的检测能力、先进的生产设备、完善的售后服务、为顾客提供 一流的产品质量和信誉。竭诚与国内外新老客户携手合作、共创未 来。
1.MT N1
从630~1600A，分断能力N1=50KA。
2.MT
N2，H1，H1b，H2，H3， N2，H1，H1b，H2，H3，L1
从800~4000A，分断能力L1=150KA， H3=150KA，H2=100KA，H1b=85KA， H1=65KA，N2=50KA。
3.MT MT 系 列
H1， H1，H2
系列号 NSX 电流 100~630A 固定 插入 抽出 80A:固定 100~630A:固\插\抽 630b~1600A:固\抽 100~400A:固\插 400~630A:固\插\抽 100~160A:固 250~630A:固\插 安装方式 脱扣器功能 电磁 电子 DC脱扣器 热磁 电子 DC脱扣器 热磁 电子 DC脱扣器 热磁 电子 2~4段 可带通信 2~4段 可带通信
A类： 类
在短路情况下，不明确用作串联在负荷侧的另一短路保护电器的选 择性保护，无人为短延时，因而无Icw
基 本 参 数
B类： 类
在短路情况下，明确用作串联在负荷側的另一短路保护电器的选择 性保护，有人为短延时（可调节），因而有Icw
分断能力（ 分断能力（在交流情况下用交流分量的有效值来表 示）：
分 类
低压断路器的基本参数
额定工作电压(Ue): 额定工作电压
指与通断能力以及使用类别相关的电压值，多相电路指相间电压
额定电流（ ）： 额定电流（In）：
脱扣器能长期通过的电流
额定短时耐受电流（ ）： 额定短时耐受电流（Iw）：
指在规定的使用和性能条件下，电路或在闭合位置上的开关电器在 指定的短时间内所能承载的电流
高压 与低 压之 间的 概念
NSX100~630A系列 NSX100~630A系列 作为经典产品的最新一代， CompacNSX在极致保护的基础上， 集成精准的测量和便捷通讯功 能， CompacNSX不仅仅是一台断 路器。
NSX 系列
1
2 3
4
5 1—主主主；2—主主主；3—锁锁； 4—搭搭；5—轴；6—电电电电电； 7—杠杠；8—电电电电电电电； 7 9—主主；10—欠欠电电电电电； 11—欠欠电电电；12—双双双双； 13—热热热 10 11
满足美国，英国，法国，德国，意大利，挪威和 韩国等七个国家的船籍社认证，提供英文使用安装 手册
船 用 出 口 型
应用场合
用在出口到国外的船只，要求提供国外船籍社认 证的全球通用的开关型号
三大主品牌元件对比： 三大主品牌元件对比：
品牌 施耐德 ABB 西门子 施耐德 ABB 系列号 电流A MT 新E 3WL MTE F 3WT 630~6300 800~6300 630~6300 400~4000 1250~6300 630~3200 脱扣器功能 四段+通讯 四段+通讯+其它 四段+通讯 四段+电能测量 四段+通讯 四段+电流表
